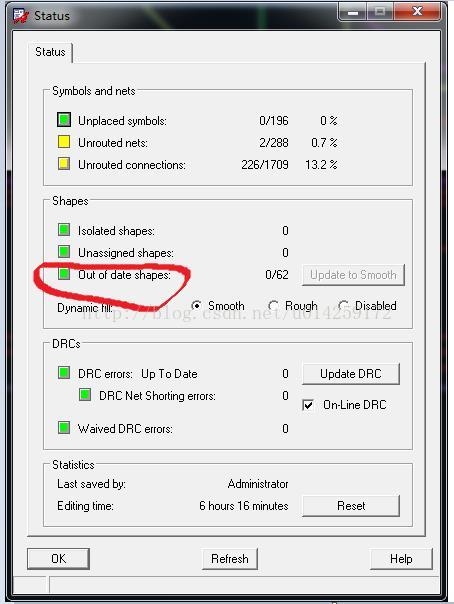

在Status状态栏中的出现Out of date shapes问题解决方式

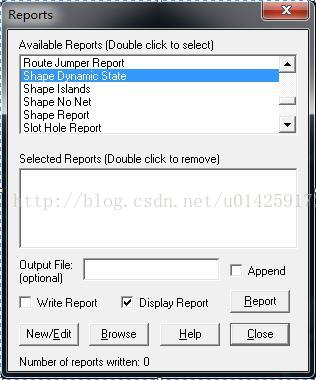

Tools->reports->shape dynamic state. 查看状态：

Layer = TOP
 State: Smooth Point on shape: (-3727.00 -1420.00) Net: VDD5V
 State: No Etch Point on shape: (2217.00 -417.00) Net: GND
 State: Smooth Point on shape: (-4156.00 -826.00) Net: GND

中间一行提示在那个坐标处有一块覆铜，只有boundary，没有fill。找这块覆铜的时候需要认真设置一下。

在display->color/visibility里面发现选中Stack-Up时，最后面有一栏是Boundary，屏蔽其他栏，只选择Top层的Boundary，此时，这个诡异的不能update的shap终于浮出水面了。然后选择删除shape就可以了。


问题解决：
