说明

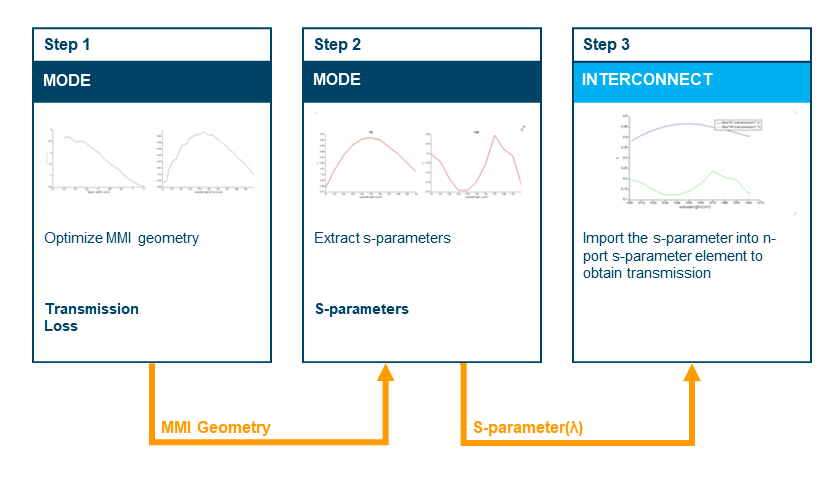

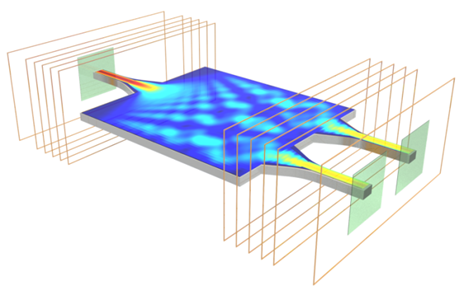

本示例演示通过1×2端口多模干涉(MMI)耦合器计算宽带传输和光损耗，并使用S参数在 INTERCONNECT 中创建 MMI 的紧凑模型。

综述

低损耗光耦合器和光分路器是基于 Mach-Zehnder 的光调制器的基本组件，是集成电路的关键组成部分。通过在输入和输出波导处使用 taper 以确保输入和输出波导的模式与干涉区域之间的良好匹配，可以将损耗降至最低。EME 求解器非常适合表征这些器件，本例中的器件针对TE模式进行了优化，但该方法可以扩展到任何设计和极化。

运行和结果

第1步：优化 MMI 几何结构

使用
