本文介绍了一种用于光子集成电路光纤-波导耦合系统的多尺度仿真工作流程。光与光栅耦合器在微观上的相互作用使用 Ansys Lumerical 进行仿真，而 Ansys Zemax OpticStudio 则用于宏观传播和公差分析。此示例的工作流由四个步骤组成。前两个步骤模拟了光从光栅耦合器传播到光纤（“出”方向），而后两个步骤模拟了光从光纤传播到光栅耦合器（“入”方向）。分析了两个方向对系统损耗的贡献，以及对光纤横向偏移的公差分析。

概述

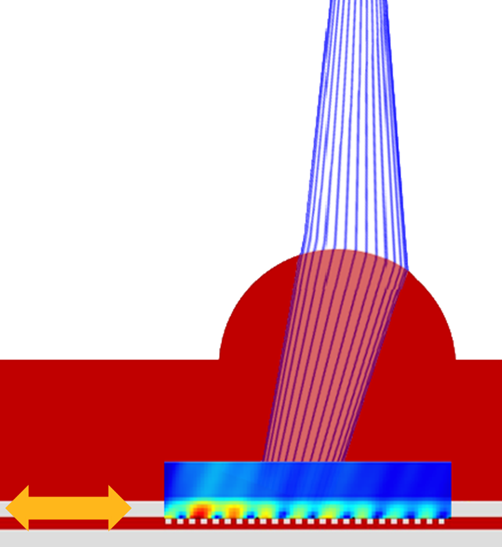

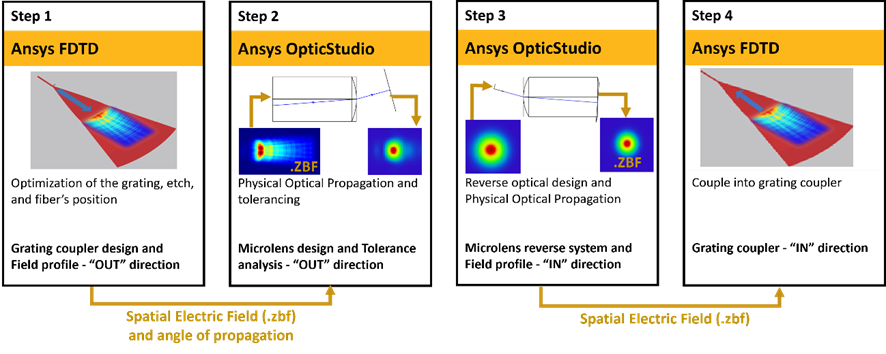

由于模式失配以及对光纤和波导之间的错位高度敏感，高效的光纤-波导耦合器设计非常具有挑战性。为了应对这一挑战，复杂的耦合器设计涉及光与微观及宏观结构相互作用。在不同尺度级别上对这些复杂的相互作用进行仿真和优化对于耦合器的设计至关重要。在本文中，我们介绍了一种多尺度的仿真工作流，利用 Ansys Lumerical 和 Ansys Zemax OpticStudio 之间的互操作性来设计耦合器。在可以解决高效耦合器设计挑战的各种耦合机制中，我们提出了一种带有光栅耦合器的解决方案，其中在光栅上方添加微透镜以提高光纤对准的公差。工作流划分如下：

第 1 步：使用 Lumerical 进行微观设计（“OUT”方向）

对于设计的起点，假设我们有一个经过优化的光栅。有关如何优化光栅以实现波导与光纤耦合的更多详细信息，请参阅文章 Ansys Lumerical｜针对 Grating coupler 的仿真分析方法。

Ansys Lumerical 的 FDTD 求解器用于计算光栅输出端的电场。然后将结果导出到 .zbf 文件中。

第 2 步：使用 Zemax 进行宏观设计（“OUT”方向）

步骤 1 中的 .zbf 文件被导入 OpticStudio 中，用于将光进一步传播到光学系统中。我们介绍了如何进行公差分析，并证明添加微透镜会显著提高光纤对准的公差。在此步骤结束时计算系统的耦合效率。

第 3 步：使用 Zemax 在反方向上进行宏观设计（“IN”方向）

在此步骤中，我们开始设计系统，考虑光从光纤通过微透镜传播到光栅耦合器。

第 4 步：使用 Lumerical 在反方向上进行微观设计（“IN”方向）

在此步骤中，使用 Zemax 中的 POP 计算的场数据将导入到 Lumerical中，用于计算系统的耦合效率。

运行和结果

第 1 步：使用 Lumerical 进行微观设计（“OUT”方向）

系统的起点
