【花雕学编程】Arduino动手做（252）---ESP32-S3-RGB-LED矩阵开发板之全屏循环显示七种颜色

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十二：ESP32-S3-RGB-LED矩阵 WiFi蓝牙陀螺仪姿态传感器QMI8658C开发板



【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十二：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块
项目之三：ESP32-S3-RGB-LED矩阵开发板之全屏循环显示七种颜色

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十二：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块
  项目之三：ESP32-S3-RGB-LED矩阵开发板之全屏循环显示七种颜色
*/

#include <Adafruit_NeoPixel.h>

// 定义WS2812 LED矩阵的引脚和LED数量
#define LED_PIN 14
#define LED_COUNT 64  // 8x8矩阵，共64个LED

// 初始化Adafruit_NeoPixel对象，使用NEO_GRB表示颜色顺序为GRB
Adafruit_NeoPixel strip = Adafruit_NeoPixel(LED_COUNT, LED_PIN, NEO_RGB + NEO_KHZ800);

// 定义亮度值（范围：0-255）
#define BRIGHTNESS 12  // 设置亮度

// 定义七种颜色
uint32_t colors[] = {
  strip.Color(255, 0, 0),    // 红色
  strip.Color(255, 127, 0),  // 橙色
  strip.Color(255, 255, 0),  // 黄色
  strip.Color(0, 255, 0),    // 绿色
  strip.Color(0, 0, 255),    // 蓝色
  strip.Color(75, 0, 130),   // 靛蓝色
  strip.Color(148, 0, 211)   // 紫色
};

void setup() {
  strip.begin();           // 初始化LED矩阵
  strip.setBrightness(BRIGHTNESS); // 设置初始亮度
  strip.show();            // 初始化时关闭所有LED
}

void loop() {
  // 循环显示七种颜色
  for (int colorIndex = 0; colorIndex < 7; colorIndex++) {
    // 设置所有LED为当前颜色
    for (int i = 0; i < LED_COUNT; i++) {
      strip.setPixelColor(i, colors[colorIndex]);
    }
    strip.show();          // 更新LED显示
    delay(500);            // 延时，控制颜色变化速度
  }
}

代码说明

1、初始化：
strip.begin()初始化LED矩阵。
strip.setBrightness(BRIGHTNESS)设置亮度为最大值255。

2、颜色定义：
colors数组定义了七种颜色，分别对应红色、橙色、黄色、绿色、蓝色、靛蓝色和紫色。

3、颜色循环：
在loop函数中，使用一个循环来遍历colors数组中的每种颜色。
strip.setPixelColor(i, colors[colorIndex])将每个LED设置为当前颜色。

4、更新显示：
strip.show()用于更新LED显示。
delay(500)控制颜色变化的速度，500毫秒为一个颜色停留时间。

5、注意事项
确保硬件连接正确，LED矩阵的数据输入引脚连接到指定的LED_PIN。
调整delay的时间可以改变颜色变化的速度。
确保BRIGHTNESS设置适合你的应用场景。
通过这个代码，你可以实现WS2812 LED矩阵全亮并循环显示七种固定颜色。

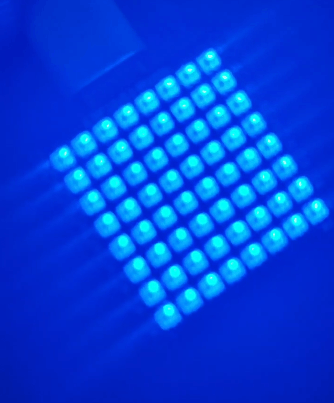

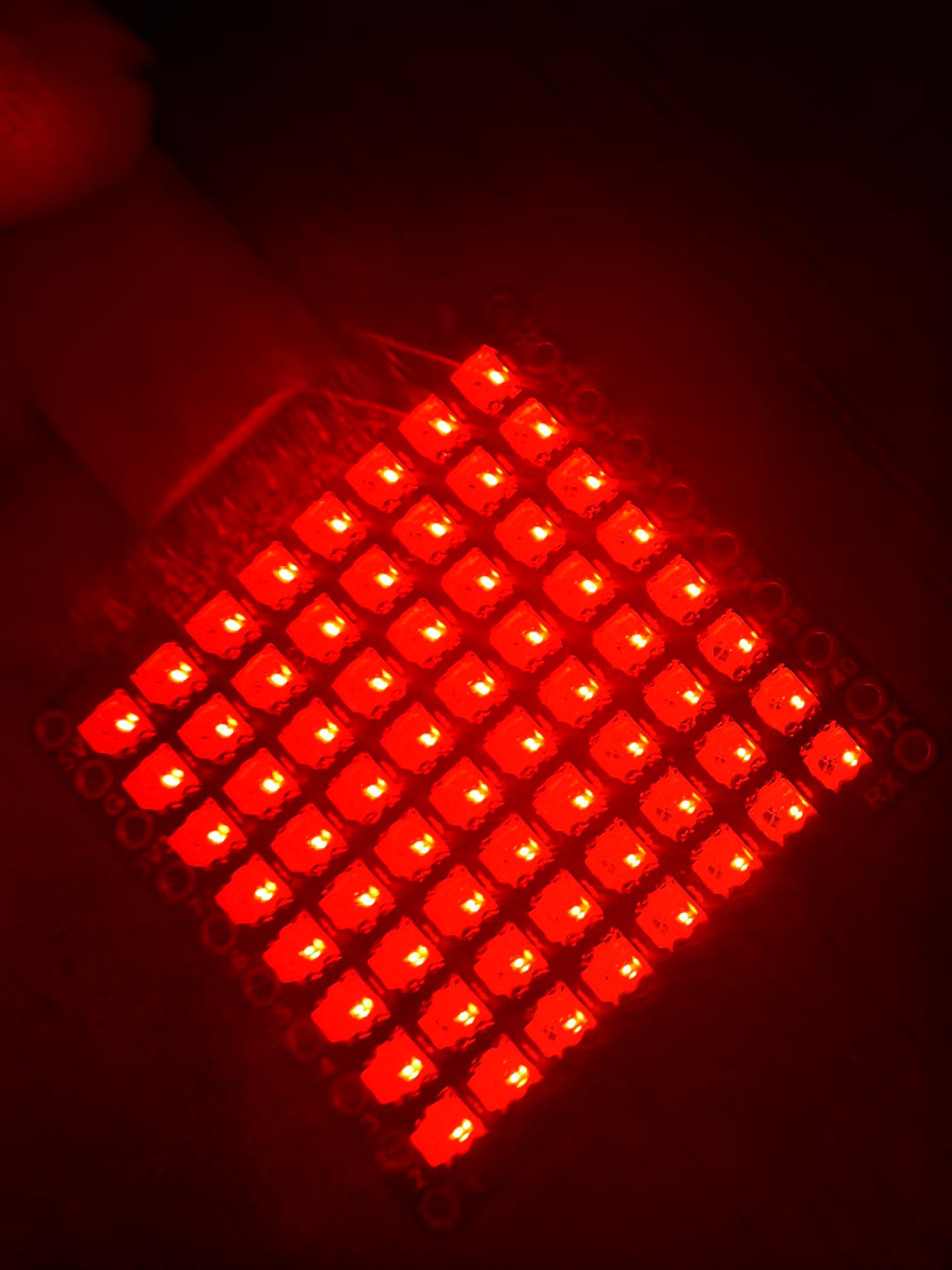

实验场景图 动态图
