利用ENVI处理TIF文件，把多个tif整合到一个完整的tif，例如2003-2011年的tif整合到一个tif上。

最新推荐文章于 2025-03-11 17:32:47 发布
最新推荐文章于 2025-03-11 17:32:47 发布
阅读量1w 收藏 94
点赞数 11
分类专栏： 遥感信息 文章标签： gis tiff 个人开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/unique_sir/article/details/123704770
版权

利用ENVI处理TIF文件，把多个tif整合到一个完整的tif，例如2003-2011年的tif整合到一个tif上。

tif转tif

我的ENVI版本号是5.3，供大家参考一下，envi的安装破解教程可以参考https://www.cnblogs.com/xingyi-qjl/p/9043636.html这个

话不多说，直接上操作。

第一步，打开这个

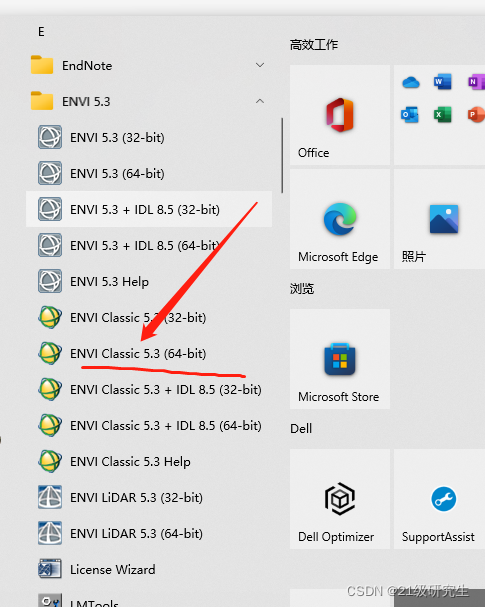

在这里插入图片描述
第二步

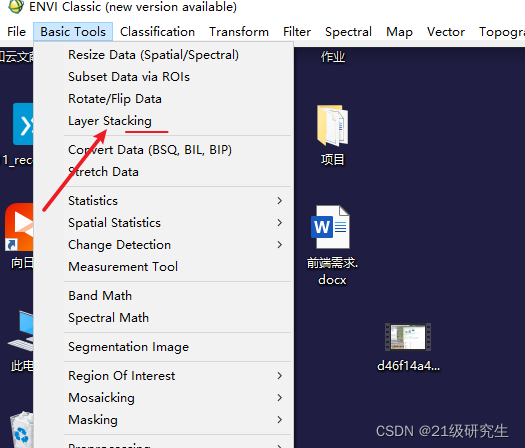

在这里插入图片描述
第三步
在这里插入图片描述
第四步

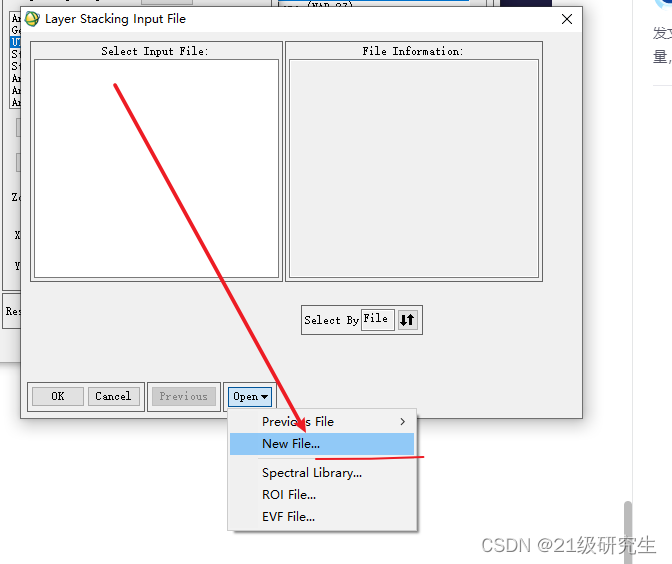

在这里插入图片描述

打开你存放tif的位置，多选几个文件

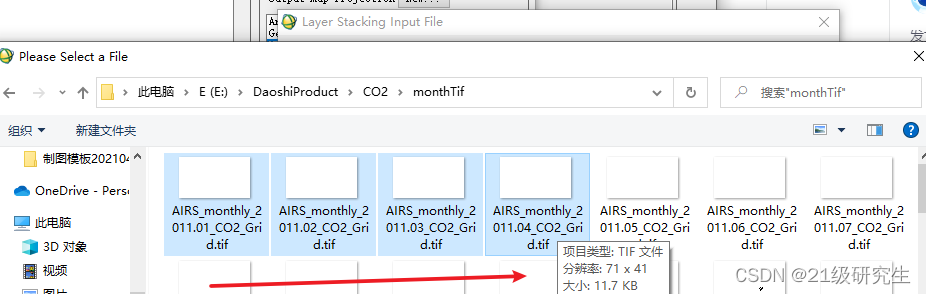

在这里插入图片描述

第五步 点击ok，注意是要全部选中这几个

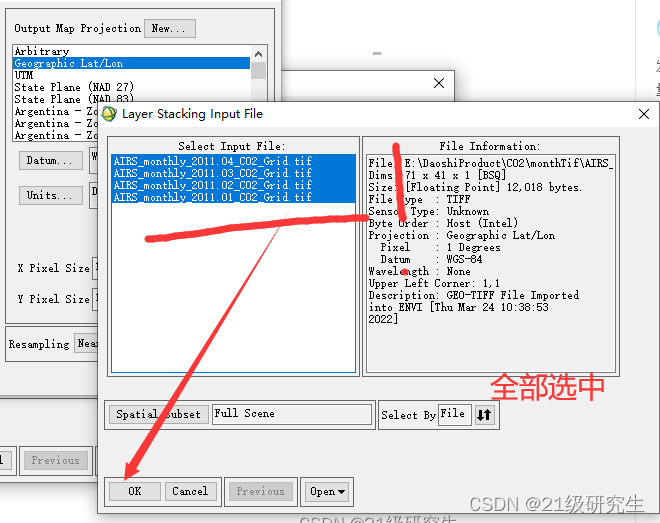

在这里插入图片描述

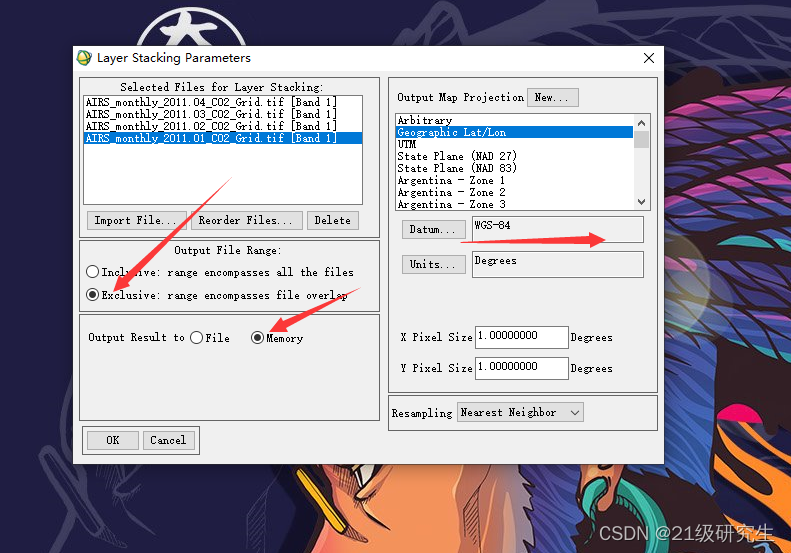

第六步 选中memory和Exolusive

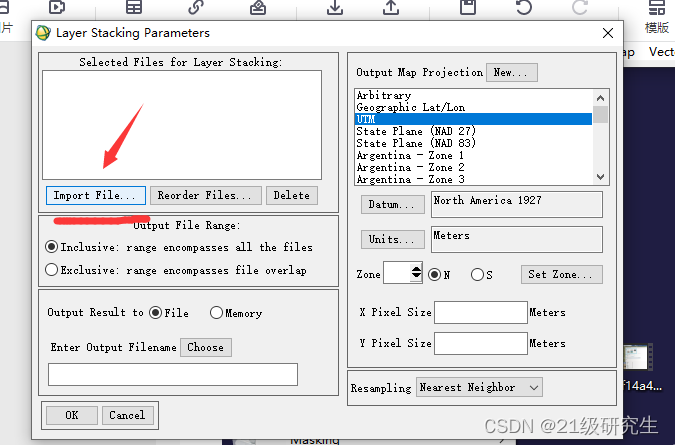

在这里插入图片描述

第七步
在这里插入图片描述
第八步 选中memory。由于导入的是4个tif，这时下面的bands就有4/4

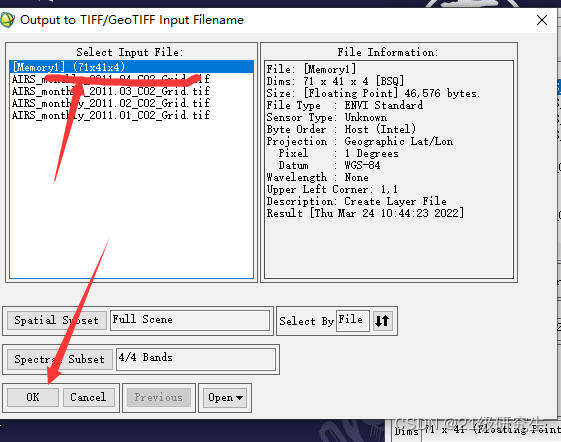

在这里插入图片描述
最后一步，选择输出地址就ok了

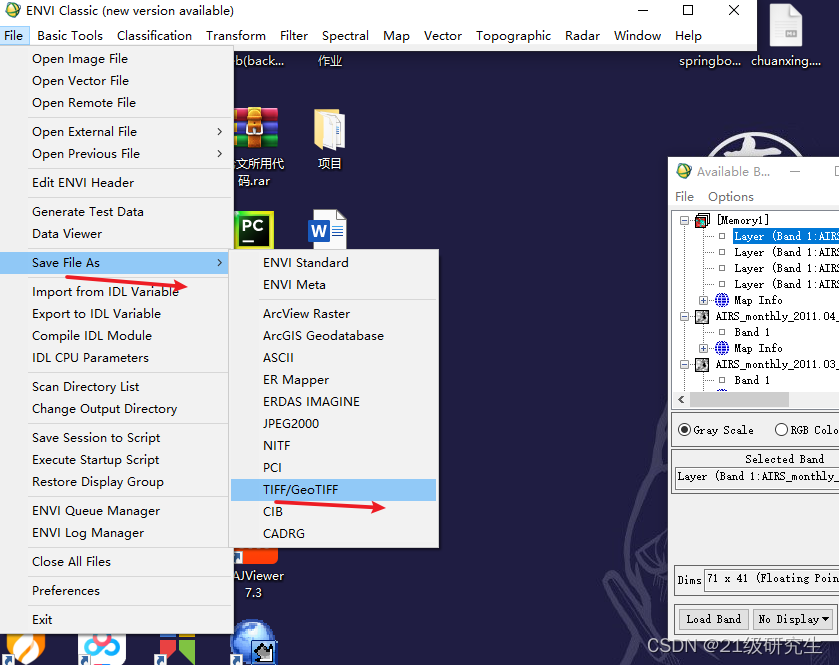

在这里插入图片描述
