2种复制的妙用(复制的扩展)

简介

我们知道在allegro中有2种比较高大上的复制方式（copy mode），今天系统地总结一下PCB Editor软件中相关复制知识。

关于复制的扩展

基准点的选择

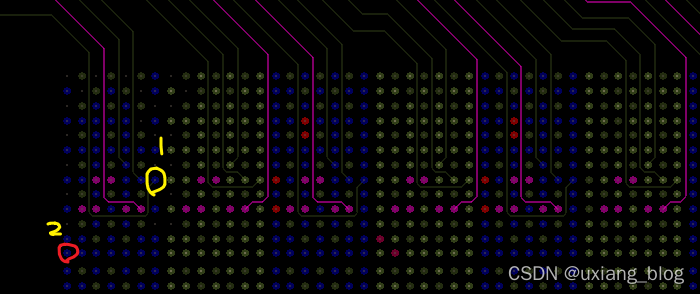

之前：我之前就在傻不楞一直在找图中引出线来的Pin，如图中的黄色1所标，然后复制到下面一个的时候还得去找下一个基准点，如果复制的多的话这样会花很多很多时间，即使你忙活个半死到头来还是赶不上项目的截至日期。

提升：后来我师傅指点一二，直接让我每次COPY就找第一个模块左下角第一个，我才恍然大悟，原来还可以这样找基准点，我悟了。

Polar下的扩展

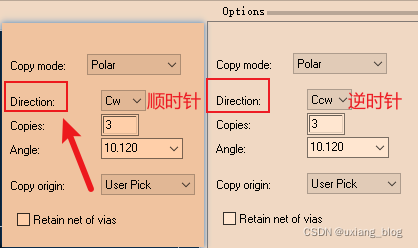

前段时间不是讲过2种Copy Mode嘛，可以上下左右复制的Rectangular方式和按照角度旋转复制的Polar方式。我突然发现这个Polar下竟然还有一Direction：Cw是顺时针选装，Ccw是逆时针旋转，这个Ccw的发现让我省去了很多时间，直接选复制区域，然后输入复制个数，输入复制原点，enter键下，全都安排好了，发出了真香的味道。

点击跳转2种Copy Mode链接Copy Mode

复制相关的变换——镜像和旋转

注意：如果可能走线这些的尽量往对称的方向布线，这样可以利用复制功能，增加效率

比如处在对Clines的复制命令时，可以右键单击出现Mirror Geometry镜像一下会

效果如下：

系统总结复制相关的知识

快捷键

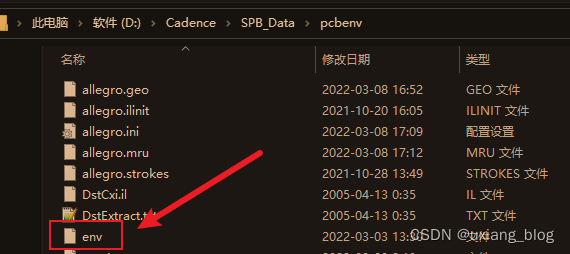

快捷位置：1、，一般在SPB_Data下的pcbenv里面找到env文件，用文本方式打开即可。

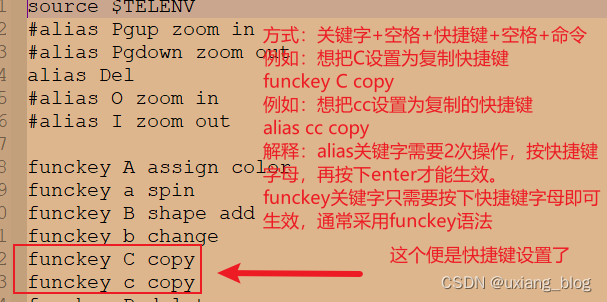

快捷键设置：

注意：命令要小写
alias cc copy:输入cc，按下enter即可生效
funckey C copy:按下C立马生效，推荐用这个语法

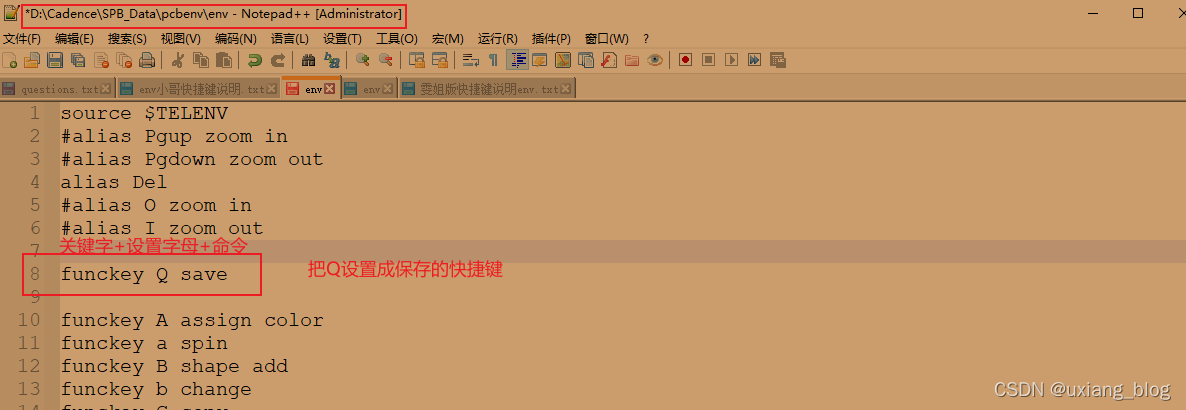

演示：例如我想把保存设置为快捷键Q
1、鼠标点到上面会显示出这个命令（指令）的解释。

2、于是我立马在刚打开的env文件里面输入这样的语法；
3、按理来说应该保存之后就可以了，但是有的字母最好不要设置快捷键，避免与其他快捷键发生冲突

快捷键的命令

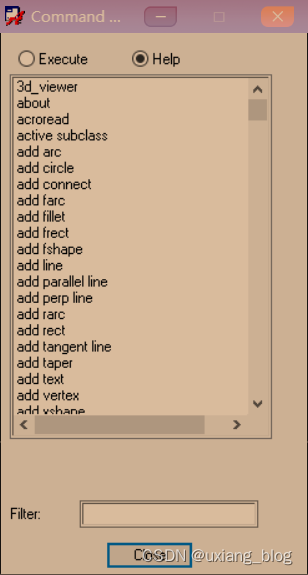

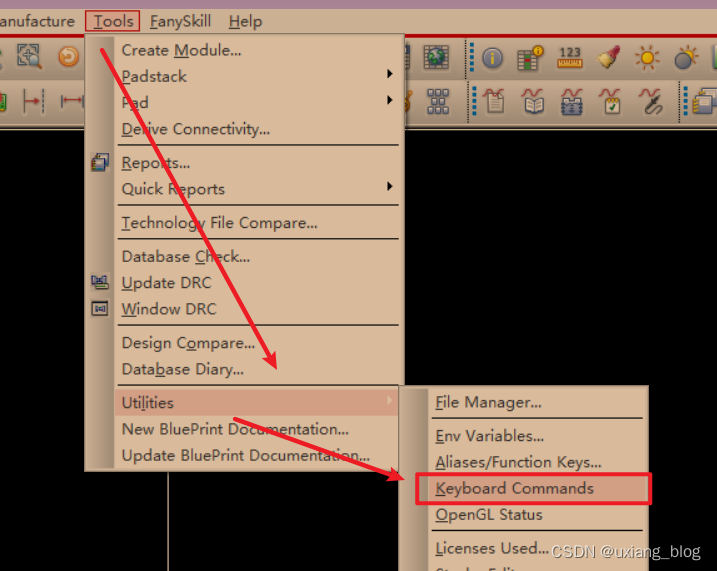

Cadance allegro 软件上面有自带的命令字眼。如下操作：

便会弹出如下a-z字母顺序所有的快捷键的命令字眼。如上面介绍的格式，放到env文件相应的指令的位置即可。

普通复制

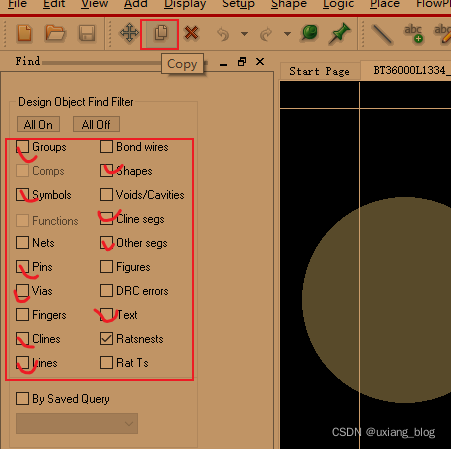

普通的复制通常是这10个对象+Copy组合

高级复制

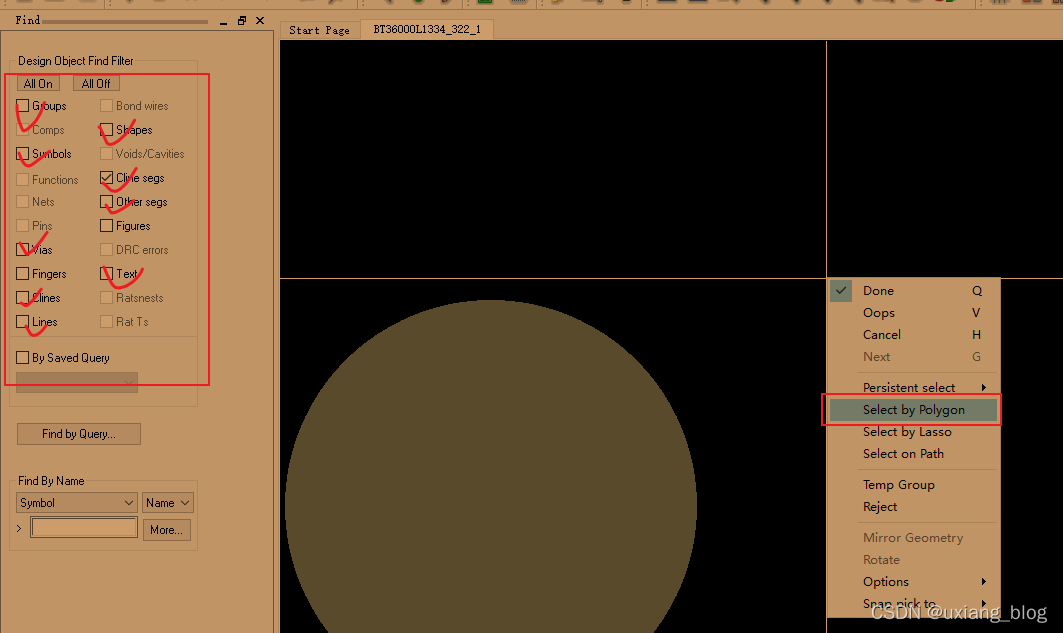

1、对于稍微复杂（复制的区域呈现不规则）一些的复制方式可以使用10种对象+Copy+Select by Polygon这种方式。Select by Polygon（用来选择COPY区域）

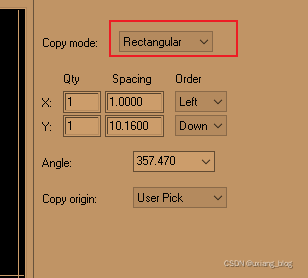

2、上下左右，有距离要求的复制可以采用10种对象+Copy+Rectangular

3、如果复制对象是那种规则的圆，可以采用10种对象+Copy+Polar

具体操作步骤Copy Mode
