ALLEGRO 移动元件到指定坐标点

最新推荐文章于 2024-01-07 12:48:12 发布
最新推荐文章于 2024-01-07 12:48:12 发布
阅读量2.6w 收藏 42
点赞数 2
分类专栏： Cadence 电路图 文章标签： allegero坐标
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jiangchao3392/article/details/83179612
版权



选中器件或pad，然后按移动命令move，再在Command>处输入：例如你想在10，10 位置放置焊盘,命令是 X (空格）10 （空格）（空格）10,即在命令提示里面输入 x 10  10





当鼠标选中器件时， 选中点不为器件中心时，可能是设置问题：

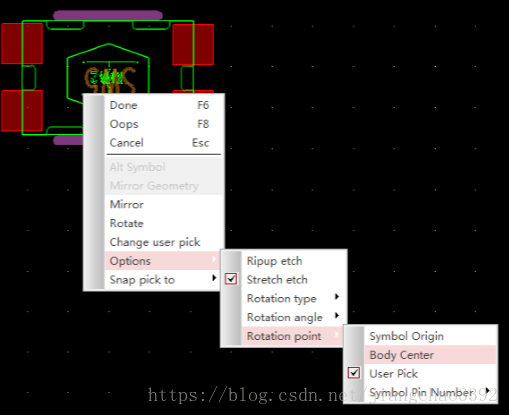

edite选择move ，右键options，rotation point选择body center， 再次选中即可至中心

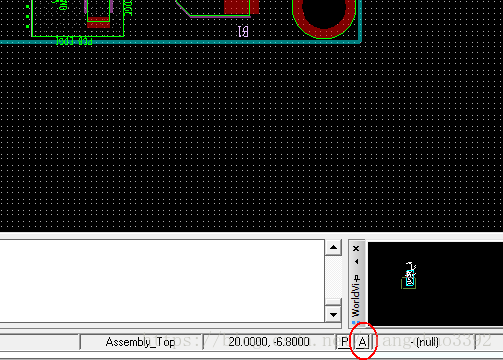

底部的 A or P 设置 绝对坐标显示或是相对坐标显示 ：
