1.创建工程

嘉立创EDA专业版创建工程时会默认创建一个板子、一个原理图和一个PCB，无需再创建工程后再创建PCB。

注意：需要创建好工程文件和板子才能创建图页。

操作步骤：

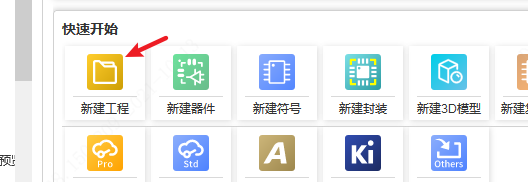

• 编辑器开始页，直接创建工程

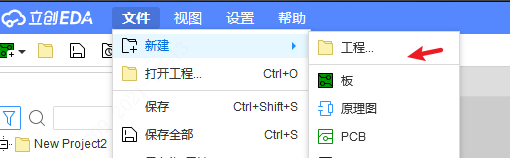

• 顶部菜单 - 新建 - 工程。新建工程会自动创一个板子，里面包含原理图和PCB

2.切换工程版本

2.1自动创建版本

把工程备份到我们嘉立创EDA专业版的云端，备份可分为自动备份和手动备份两种。

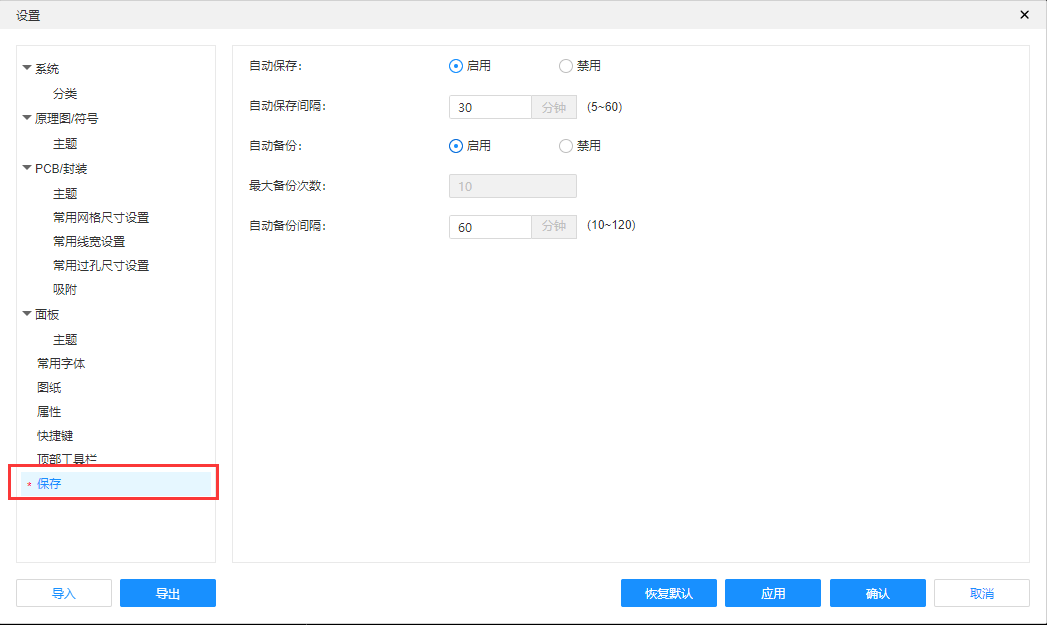

自动备份需要在设置中先打开，勾选启用，即可开启自动备份，自动备份的备份次数最多为10份，超出10分会把旧的备份给覆盖。

自动备份的时间可设置为10-120分钟。

2.2手动创建版本

自动备份则需要手动的讲工程备份到服务器中，手动备份的数量最多只能为15份。

操作步骤：

• 顶部菜单 - 文件 - 创建版本

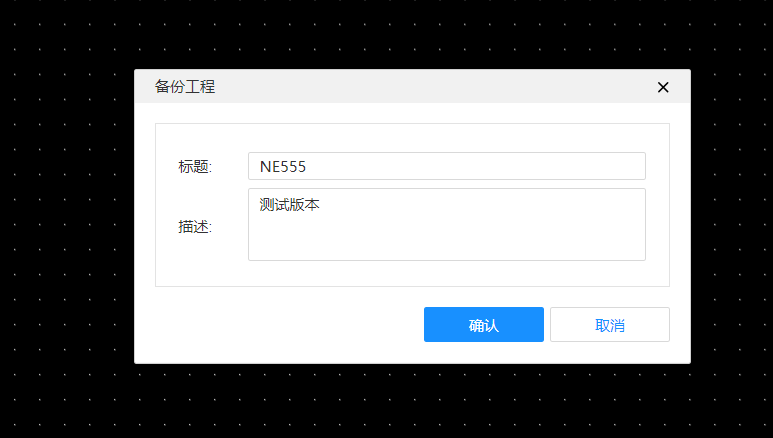

在弹窗中输入名称以及描述，点击确定即可备份在云端。

2.3切换版本

切换版本

目前嘉立创EDA专业版暂不支持直接在工程上切换版本，目前的切换版本是以新建工程的方式实现。

2.4把在云端或之前设计的工程恢复

创建方法：

• 部菜单栏 - 文件 - 切换版本

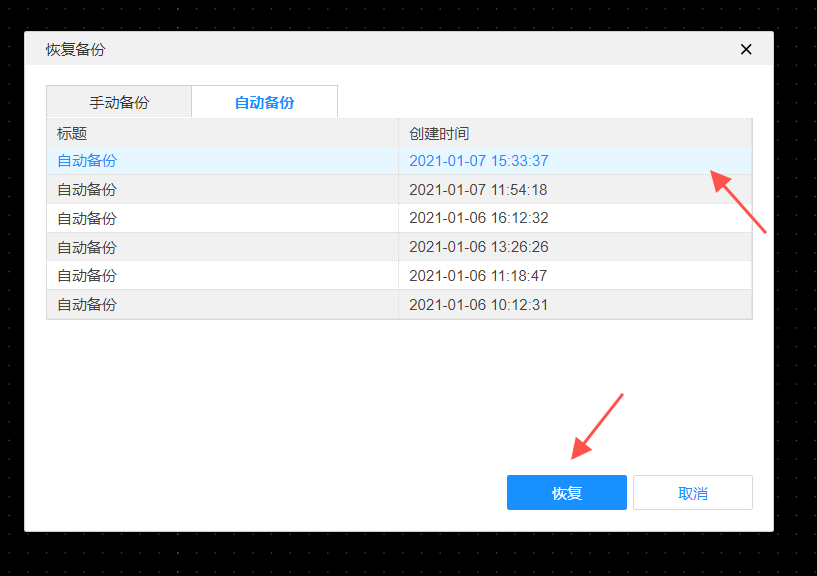

弹窗中显示的是自动备份和手动备份的工程、创建时间和描述。

选择需要恢复的工程文件，点击恢复，即可把备份的工程重新导入到编辑器中，导入备份的工程与原工程不会冲突。

2.5备份管理

备份管理可以进行删除操作。

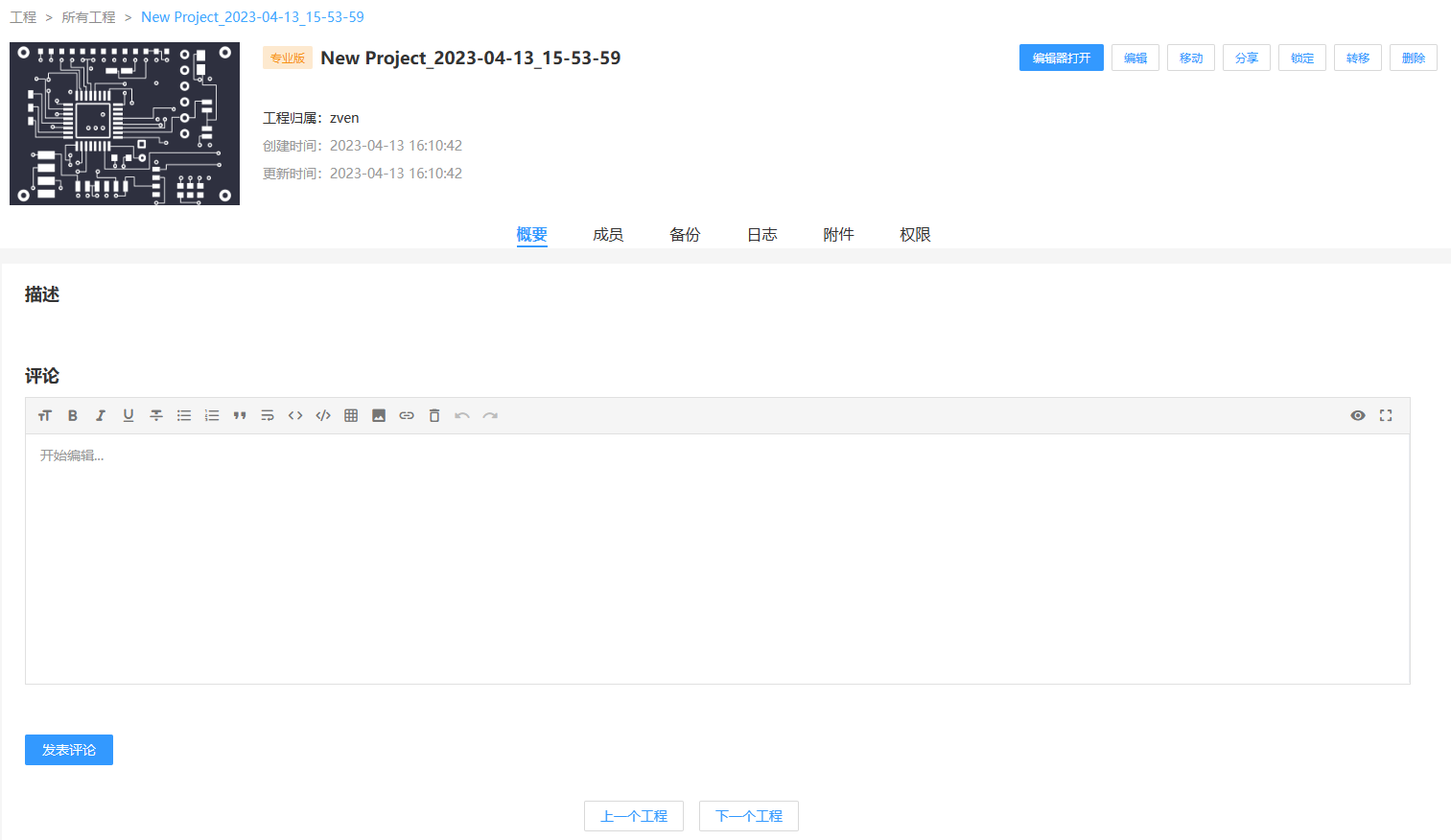

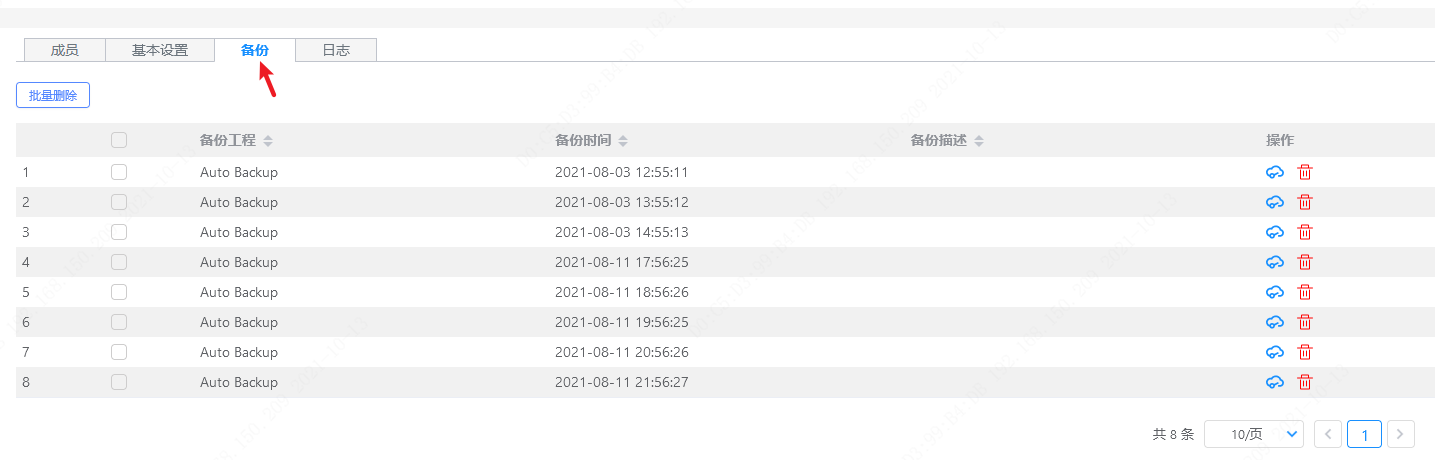

在工作区打开工程详情页面，也可以看到工程的备份列表：

3.缓存恢复

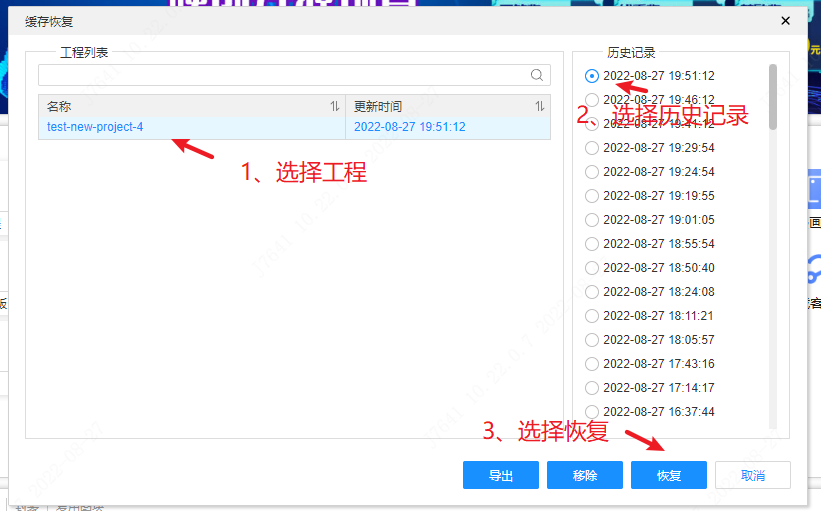

嘉立创EDA专业版提供了一个缓存恢复功能，可以很方便对误删或者编辑器奔溃等情况，进行工程恢复。

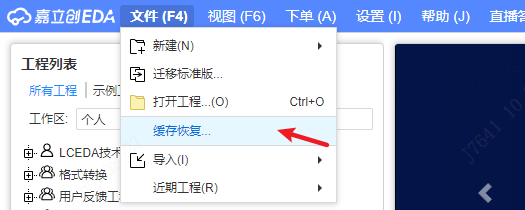

入口：顶部菜单 - 文件 - 缓存恢复。

每个文档打开后都可以在文件菜单下打开缓存恢复。

选择恢复后，会走导入工程逻辑，选择新建工程保存即可。

你还可以把历史记录导出到本地，会作为一个工程压缩包导出。如果不需要保留，可以移除历史记录。

提示：

• 有编辑权限的工程打开后都会进入缓存恢复，没有数量限制；每个工程的历史记录只会记录最近 15 次(当天最近9次，最近6天每天次1次)，超出部分会自动移除旧的记录。
• 缓存恢复是以每 5 分钟一次，把当前的工程状态缓存到本地缓存，如果清理了本地缓存数据会把这个缓存恢复也会清空。

4.导出工程到本地

嘉立创EDA专业版支持把工程文件另存到本地文件中。创建工程默认在云端保存的，需要存在本地需要用户自行操作。

导出流程：

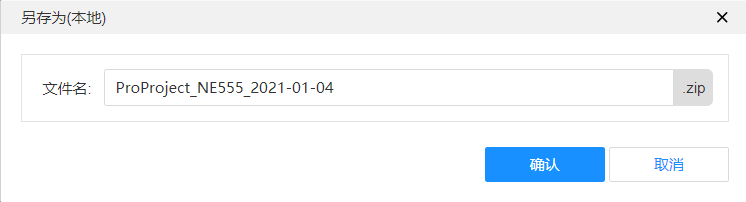

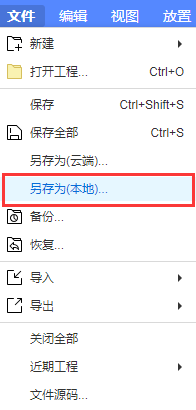

• 顶部菜单 - 文件 - 另存为（本地）

点击后即可将工程里面的文件压缩到本地，压缩包里包括放置在工程原理图的器件库和封装。

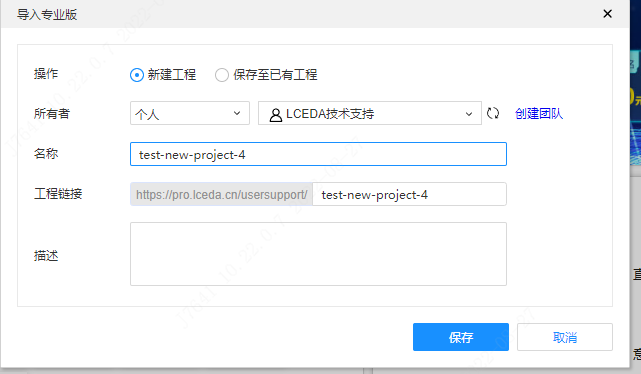

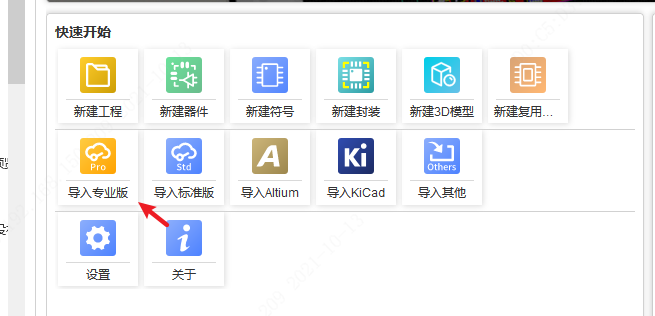

在编辑器开始页可以导入保存在本地的工程压缩包。

5.修改工程信息

在工作区打开工程设置页。

入口

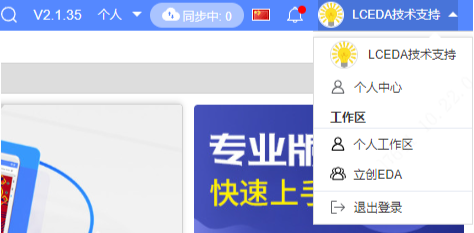

• 在头像下拉中选择需要跳转的工作区。

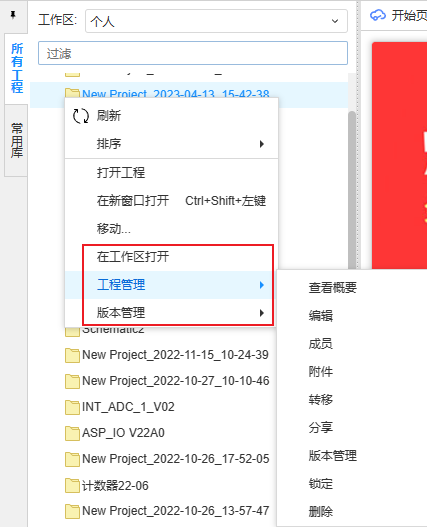

• 在左侧-所有工程的工程上右键，在工作区打开、工程管理、版本管理，都会跳转到工作区。

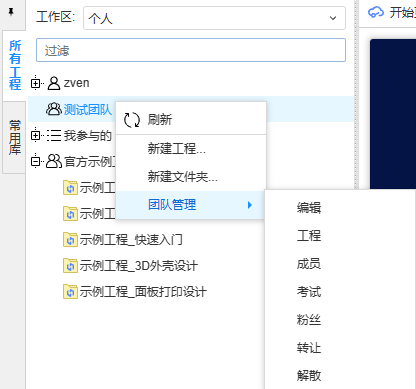

• 在左侧-所有工程的团队归属上右键，团队管理会跳转到工作区。

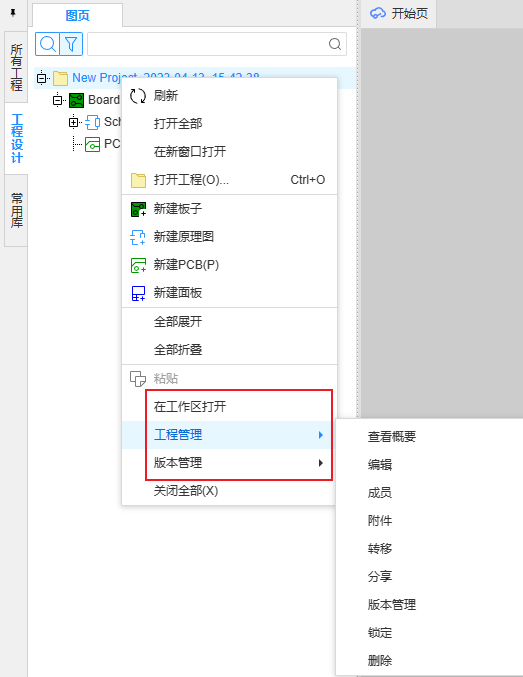

• 打开工程后，在左侧-工程设计的工程名称上右键，在工作区打开、工程管理、版本管理，都会跳转到工作区。

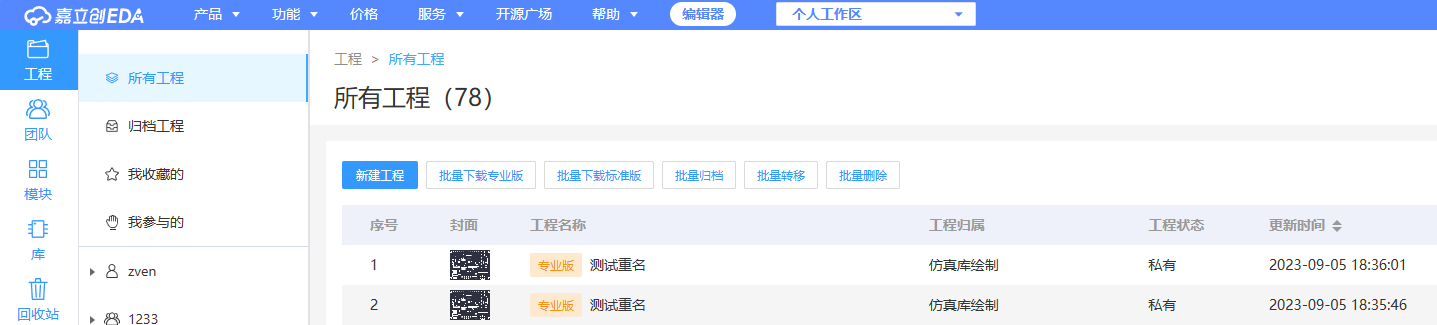

在工作区的工程列表支持对工程进行批量操作

在工作区打开工程后，支持查看编辑工程信息、移动（文件夹）、分享、锁定、转移、删除工程。

当锁定工程后，他们打开工程后无法做任何编辑保存的操作，只能查看。

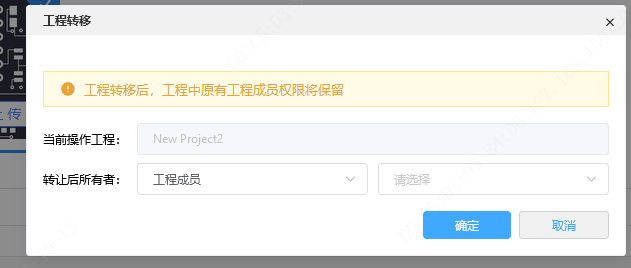

转移工程支持转移给工程成员，和自己加入的团队。

6.工程协作

6.1工程成员管理

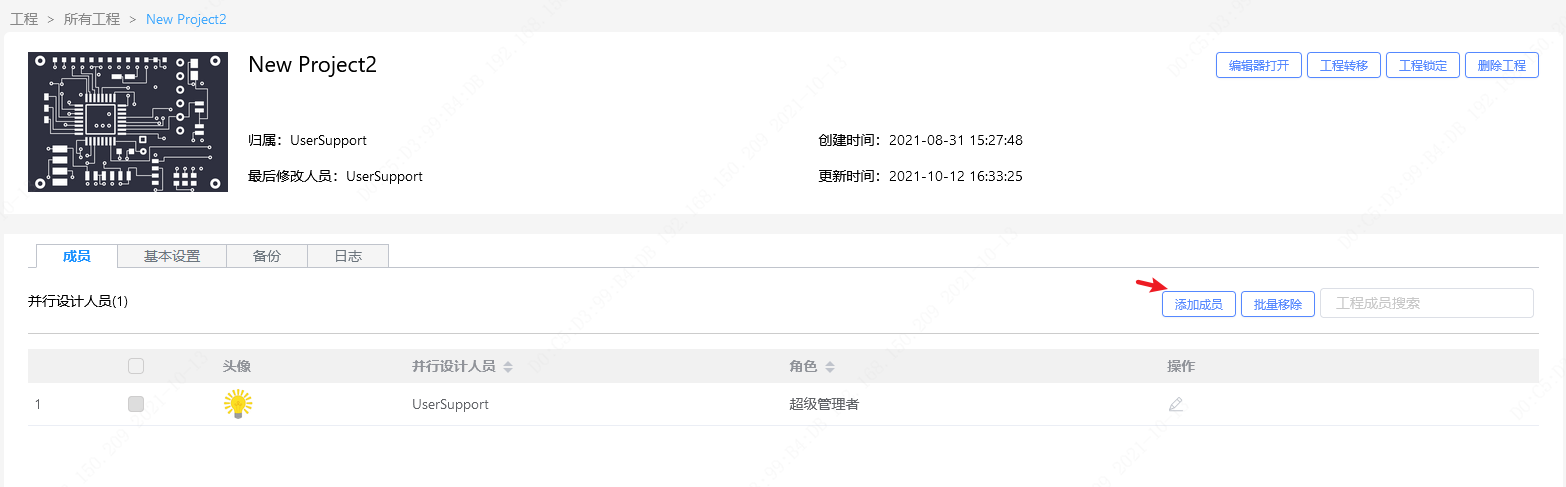

在工作区打开工程设置页，可以添加工程成员，并设置对应的权限，工程成员即可对工程进行读写等操作。

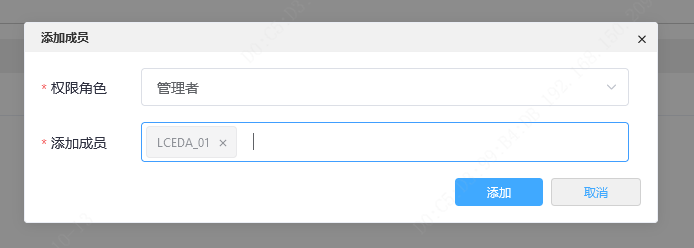

通过输入对方用户名进行添加。

如果不需要对方参与，将其移除成员即可。

注意：当工程进行团队协作时，不能多人同时编辑同一个文档，需要分别编辑不同文档，否则保存会相互覆盖。

6.2角色权限

• 工程负责人：拥有工程管理所有权限。
• 管理者：可以对工程信息进行编辑，添加或移除成员，删除工程，删除文档等。
• 开发者：可以对文档进行创建与编辑保存。
• 观察者：可以对文档打开查看。目前观察者可以导出工程到本地和导出BOM等操作。

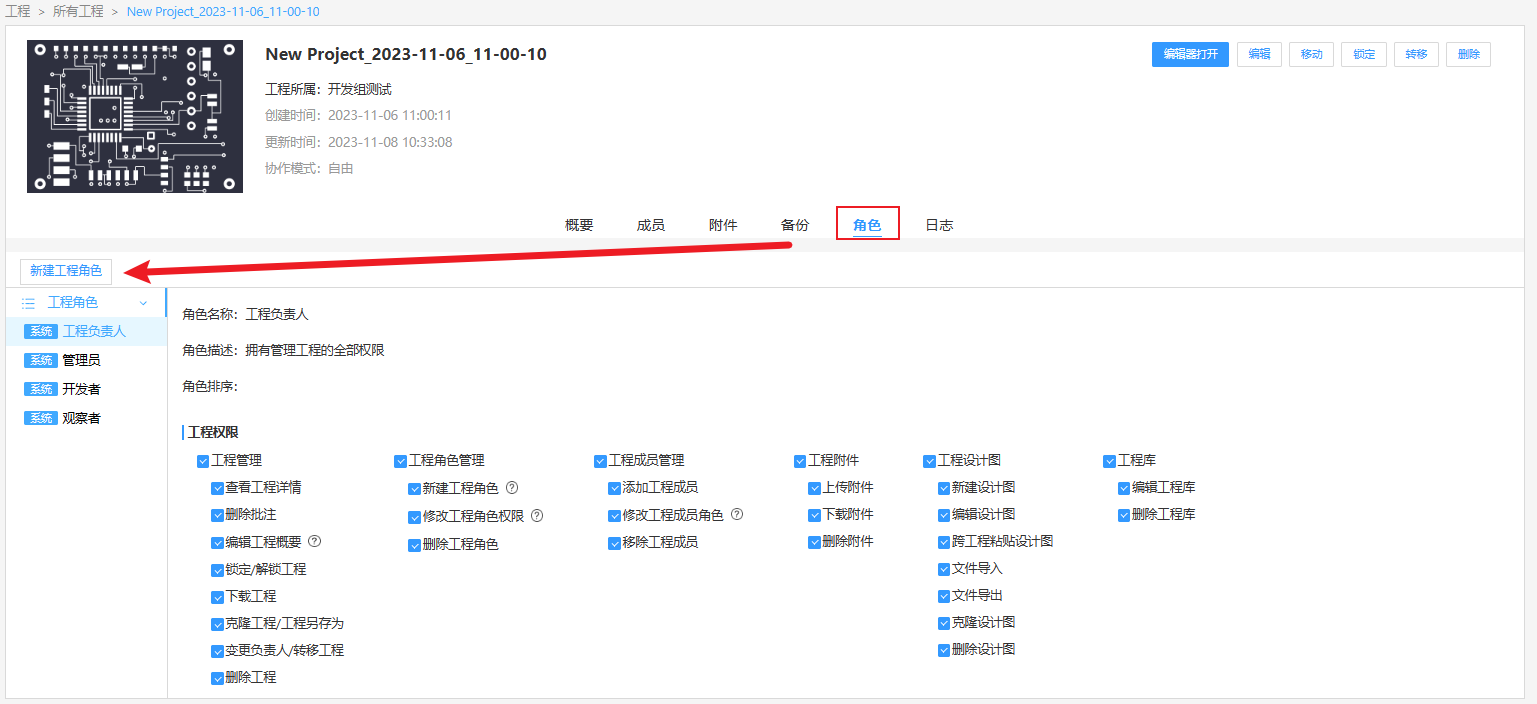

• 自定义权限：工程负责人可以创建自定义角色，给予角色对应的权限。

6.3工程协作模式

提示：该功能暂提供给私有部署，公网版本暂未支持。

组织和团队层面可以预设工程的协作模式，如果预设为严格模式，则所属范围内的工程的协作模式均按照严格模式执行，如果预设为自由模式，则所属范围内的工程可以自定义协作模式。

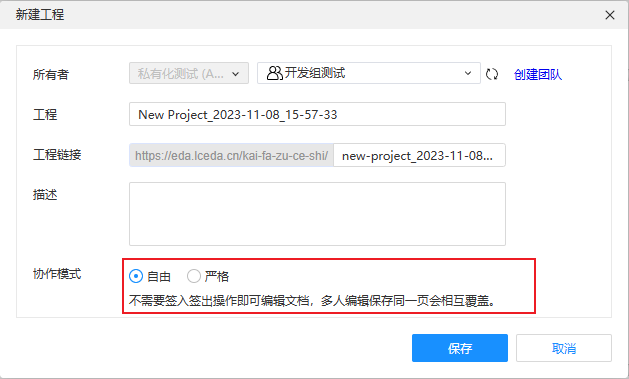

新建工程时可以设置工程的协作模式。

• 自由模式：没有过多的限制，不需要签入签出操作即可编辑文档，多人编辑保存同一页会相互覆盖。
• 严格模式：需要签出获取编辑权限，不能多人同时签出同一页。

6.4严格模式

在严格模式，需要编辑图页内容或属性时，协作者要签出对应图页才能编辑，编辑完成后需要签入图页，其他协作者才能操作签出后继续编辑。

在左侧-工程设计树上，会标注出图页的签出状态。

• 橘黄色的锁图标代表该页已被他人签出，无法编辑，鼠标悬浮在图标上会显示签出人信息。
• 绿色的铅笔图标代表该页被自己签出，可以编辑。

操作

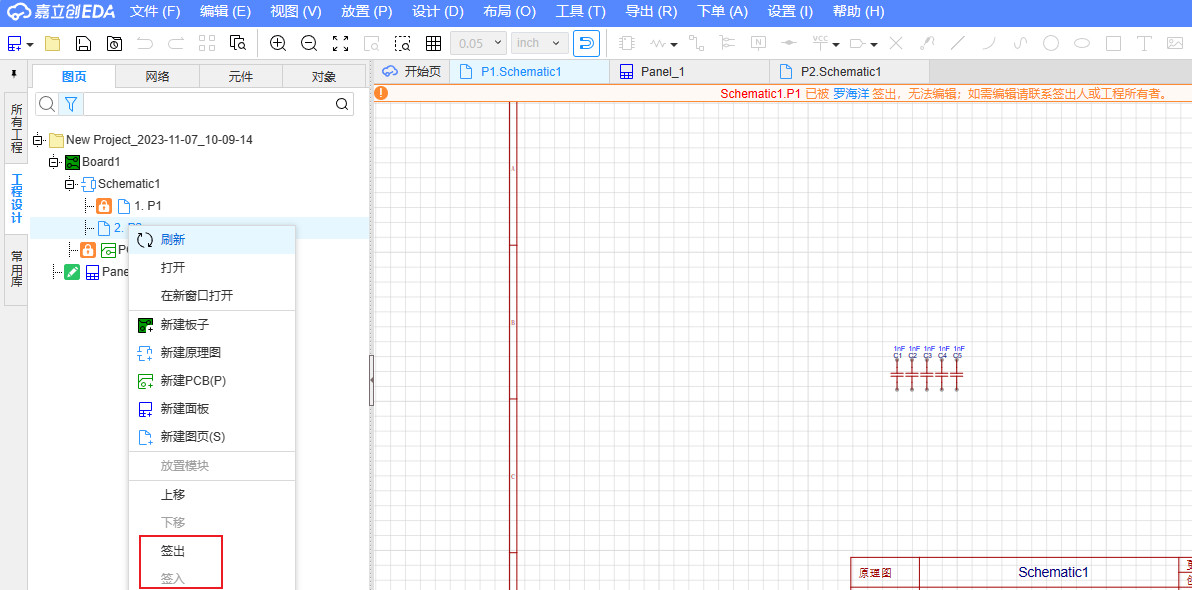

• 可以在左侧-工程设计树中，右键签出、签入图页。

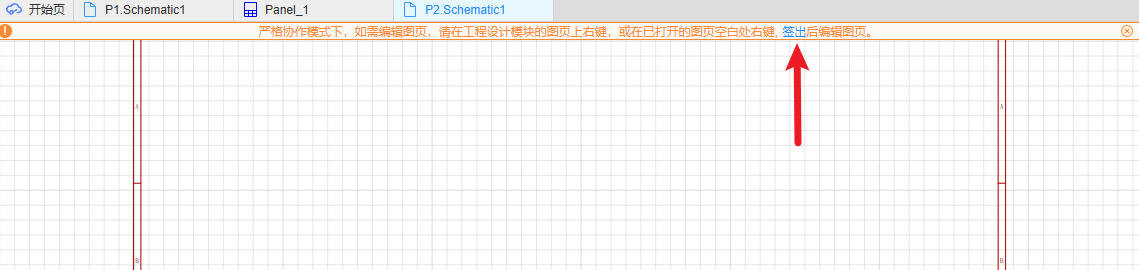

• 可以在图页上方提示语中操作签出。

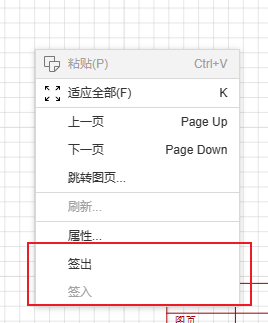

• 可以在画布右键菜单中操作签出、签入图页。

工程所有者可以在工程设计树上清除签出，来收回图页的编辑权限。

7.工程日志

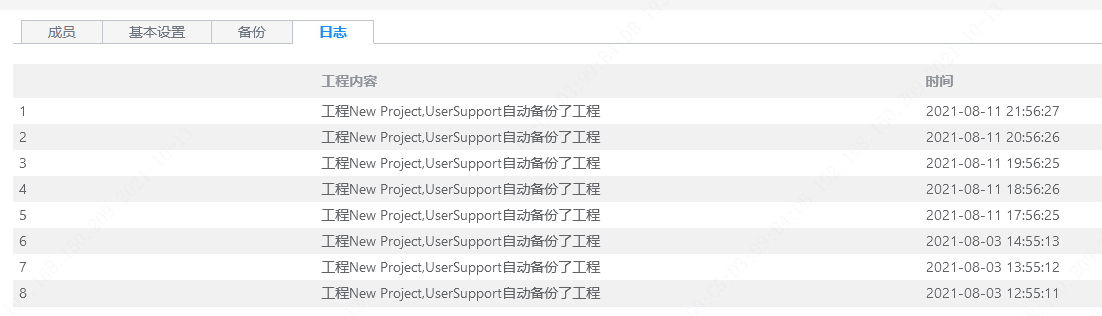

在工作区的工程详情页面，可以查看工程的操作日志，目前仅对几个关键操作进行记录了日志，后面会支持更细粒度的日志记录。
