前言

        关于嘉立创EDA专业版，它是一款电子设计自动化（EDA）软件，在原理图设计、PCB 设计等方面表现出色。嘉立创专业版可以免费注册使用哦。

下面关于使用嘉立创EDA专业版创建工程具体操作步骤进行举例：

一、创建工程：

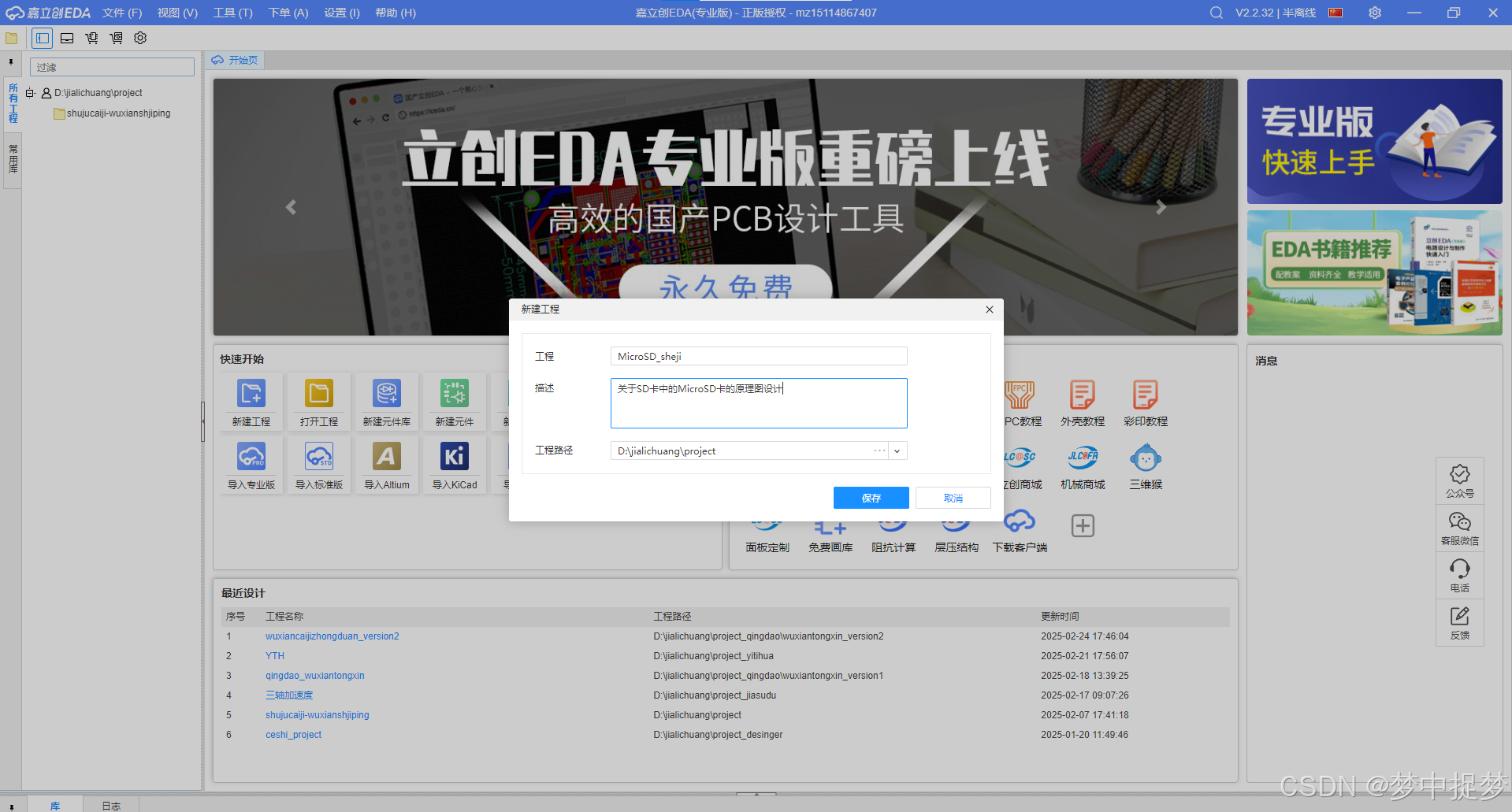

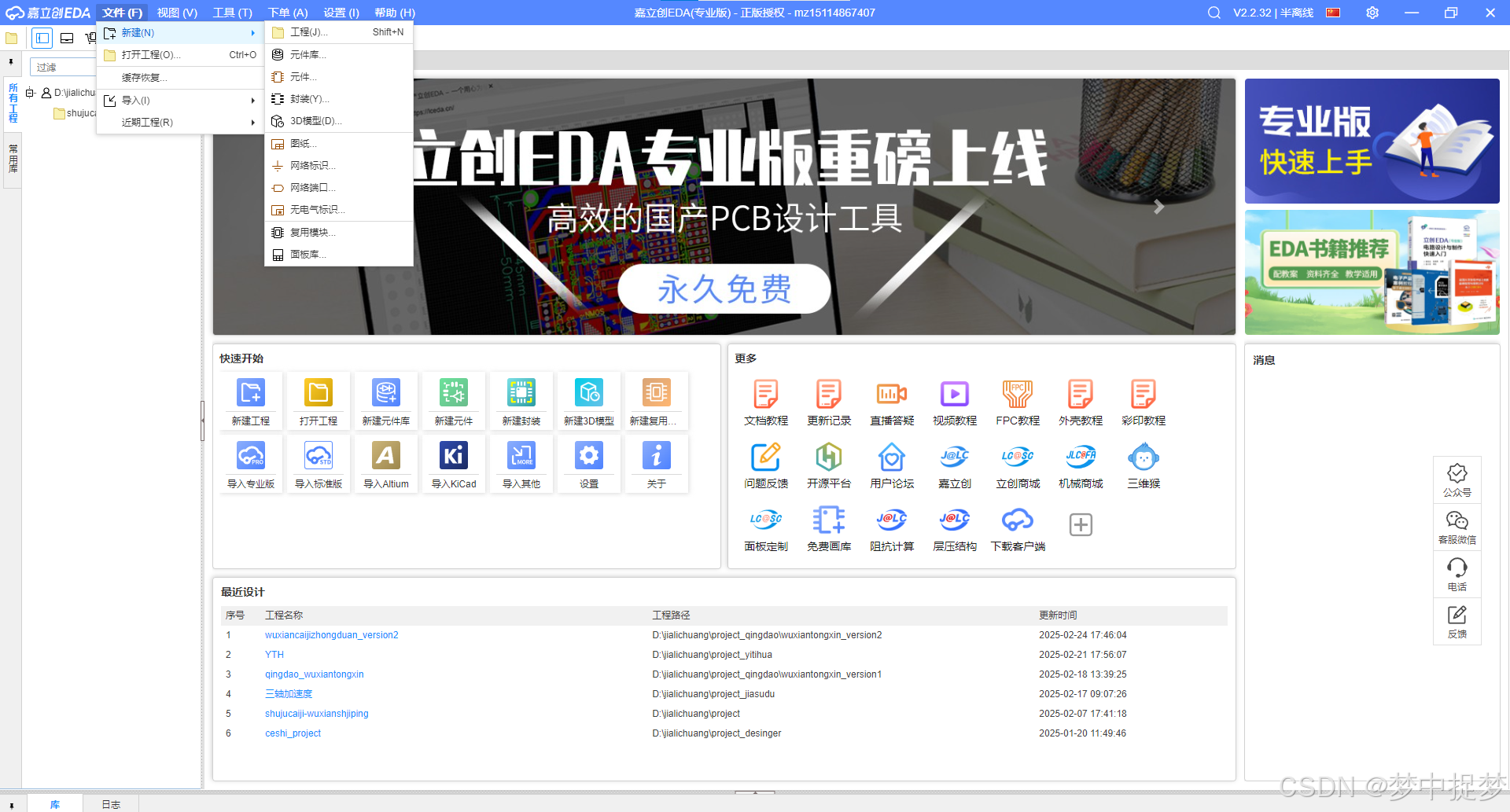

在打开嘉立创后点击文件，选择新建-工程，点击后会进入工程命名，注解和工程保存路径界面。

注：需要注意自己创建的工程路径，最好做上相关工程注解，工程名字尽量不要采用中文名称。

二、工程原理图和pcb

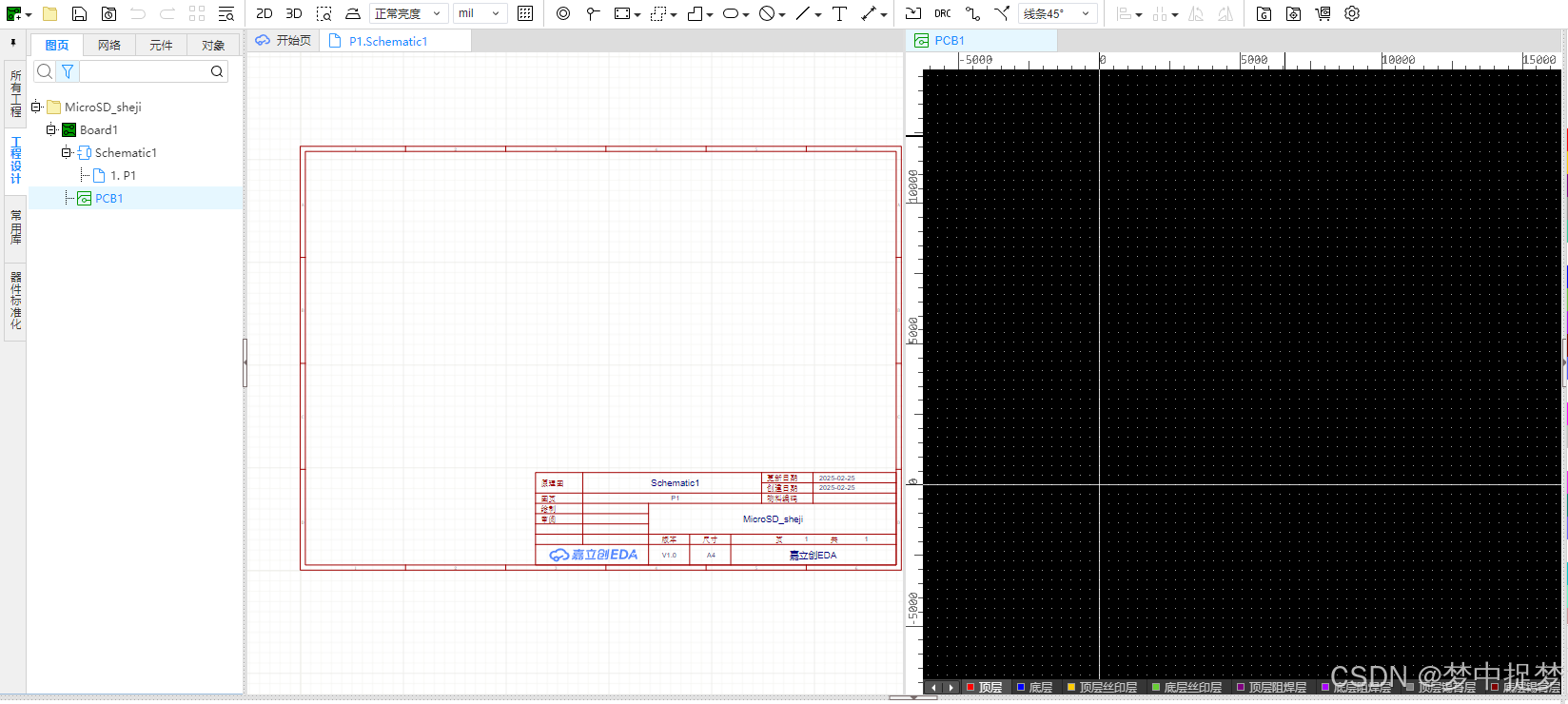

工程创建成功后，在左侧侧边栏中可以看到工程中存在原理图子界面和pcb子界面。

在界面上方菜单栏中从左至右依次为：

1、板：新增pcb，原理图，图页等；

2、文件：打开本地文件（选择已创建的工程文件）；

3、保存：保存工程文件；

4、备份：一般用于用于原有工程改变之前对上一个版本进行备份；

5、原理图和pcb设计撤回上一操作步骤；

6、原理图和pcb设计后撤一步；

7、阵列对象：对所选的单个或多个对象进行有规律的复制排列;

8、查找相似对象；

9、10分别是放大和缩小当前主界面；

11、12分别是适应选中器件或者某部分；

13、14是关于背景选择为网格或者点，以及关于网格或点之间的距离大小；

15、调节原理图中的长度单位：可以在inch和mm两者中选择；

16、吸附  ：让各类对象在操作过程中按照一定规则自动对齐或靠近某些参考点、线或其他对象；

后面都是关于原理图或是pcb绘制时所使用到的器件、网络标识、导线等。

下面通过设计一个降压模块为例，具体说明原理图和pcb整体的绘制过程。

三、原理图器件选型

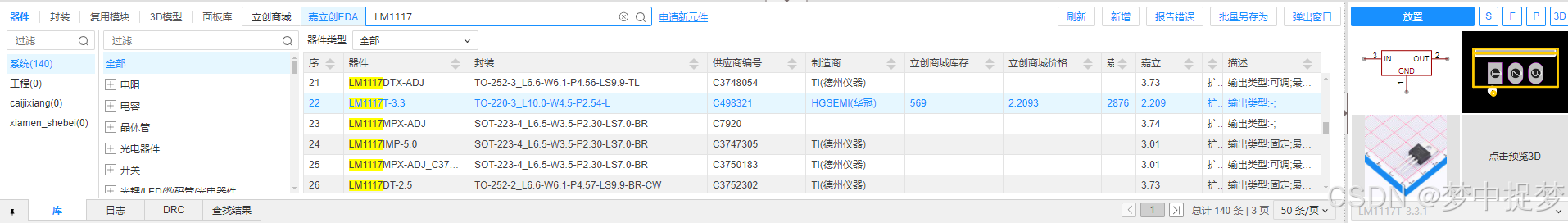

本次用例中降压模块主要器件我们选择使用LM1117T-3.3，那么首先则需要在下方的立创商城中搜索该器件，如下图所示：

在搜索栏中输入要搜寻的器件名称，搜索栏左侧选择立创商城，在下方的器件中选择需要使用的器件，鼠标左键单击后最右侧会出现器件原理图、pcb封装和实物图，有需要的可以点击查看预览3D实物展示，对于所选择的器件如果需要进行更详细的了解，可以将鼠标光标移动到器件上单击鼠标右键，选择查看查看数据手册。

四、原理图绘制

选择好器件后点击右上方的放置，随着鼠标光标移动会原理图中，器件也会出现，单击鼠标左键，就会放置成功。我们选择的是5V将3.3V降压，根据所选择的器件进行相对应的原理图设计。

器件选择完后，通过数据手册可以得知，当给器件接入5V供电，输出电压为3.3V，中间为了让输入输出的电压保持稳定，选择合适的滤波电路进行设计，中间的器件连接通过选择上方菜单栏中的导线进行器件之间的引脚连接。

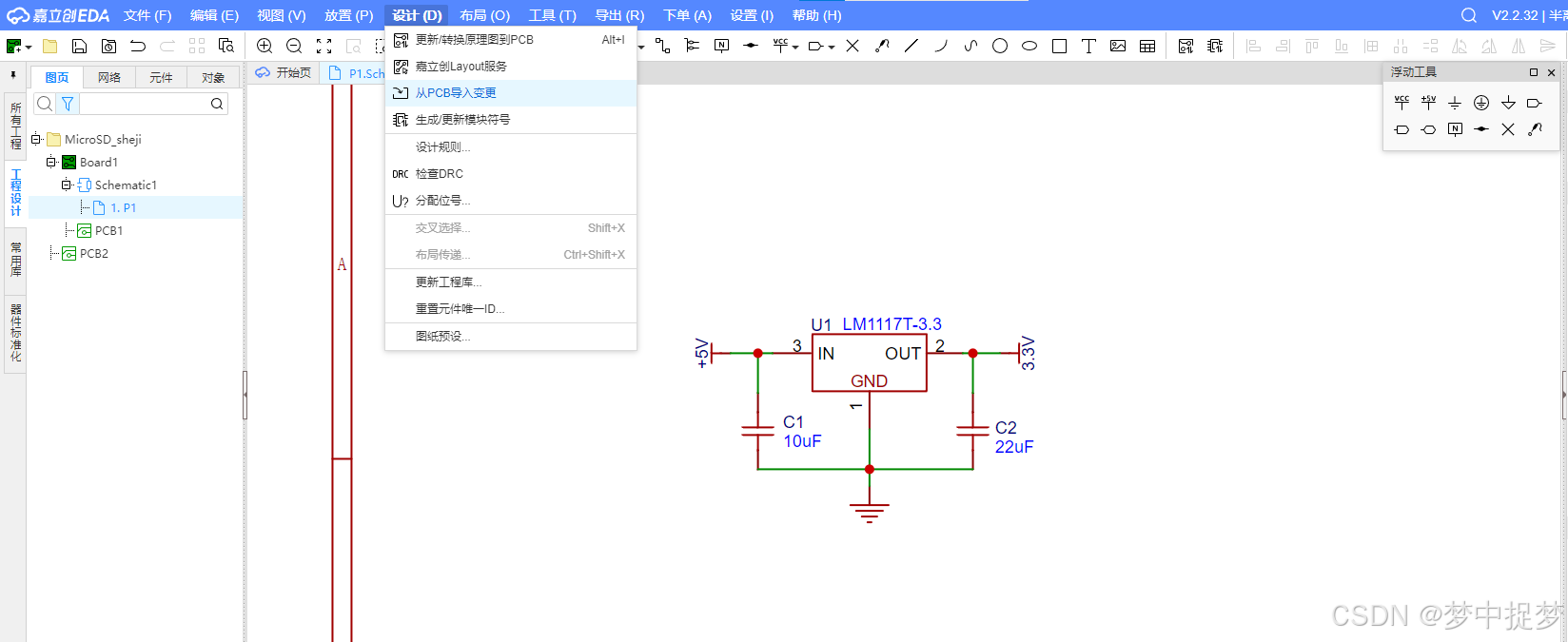

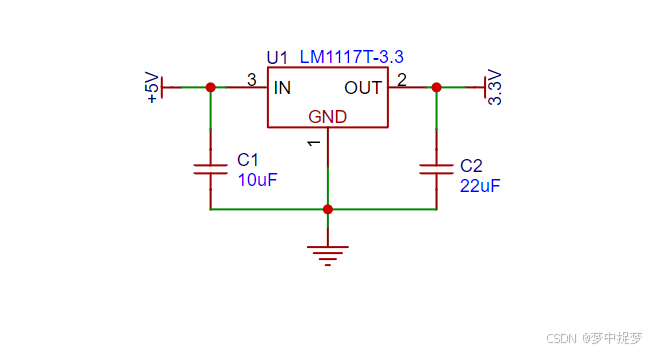

设计结果总体如下图所示。

设计完成后使用快捷键Ctrl+s保存，在通过下方菜单栏中的DRC界面或是上方菜单栏中设计-DRC检测进行原理图设计检测。无问题后点击设计-更新/转换原理图到pcb。

五、pcb设计

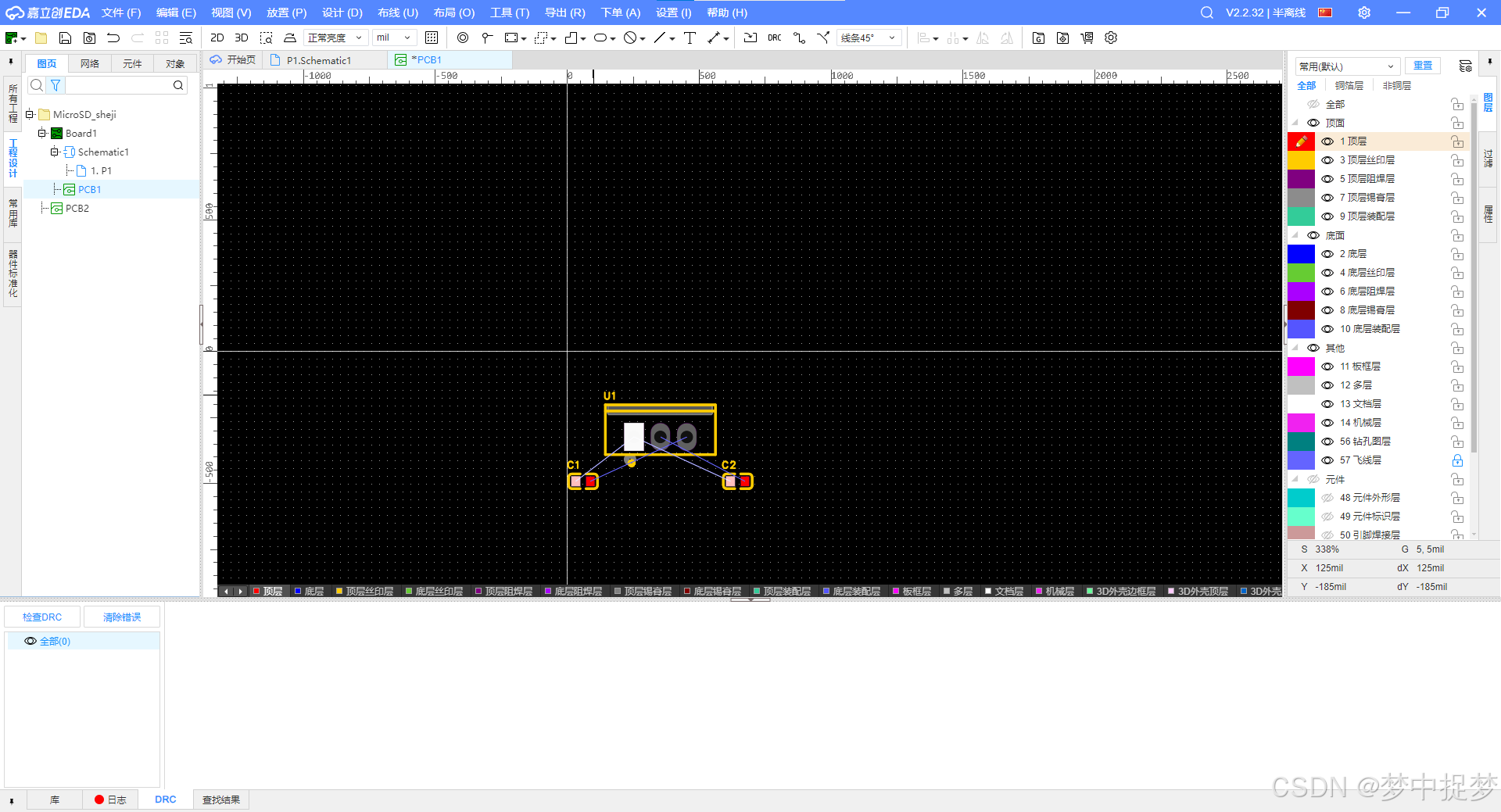

更新转化至pcb中后如下所示：

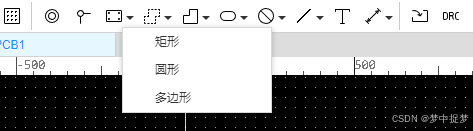

首先根据需求和器件数量绘制pcb板的板框大小，点击右侧图层中其他部分的板框层，接着点击上方菜单栏中的板框，可以下拉选择需要的板框形状，如下图所示：

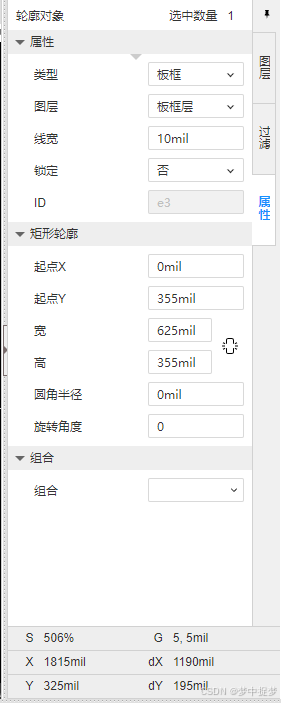

板框的大小长度以及起始位置可以在右键点击已经绘制好的板框形状，选择属性（或左键单击），在右侧菜单栏中更改，如下所示：



在设计好板框之后，在点击右侧菜单栏中的

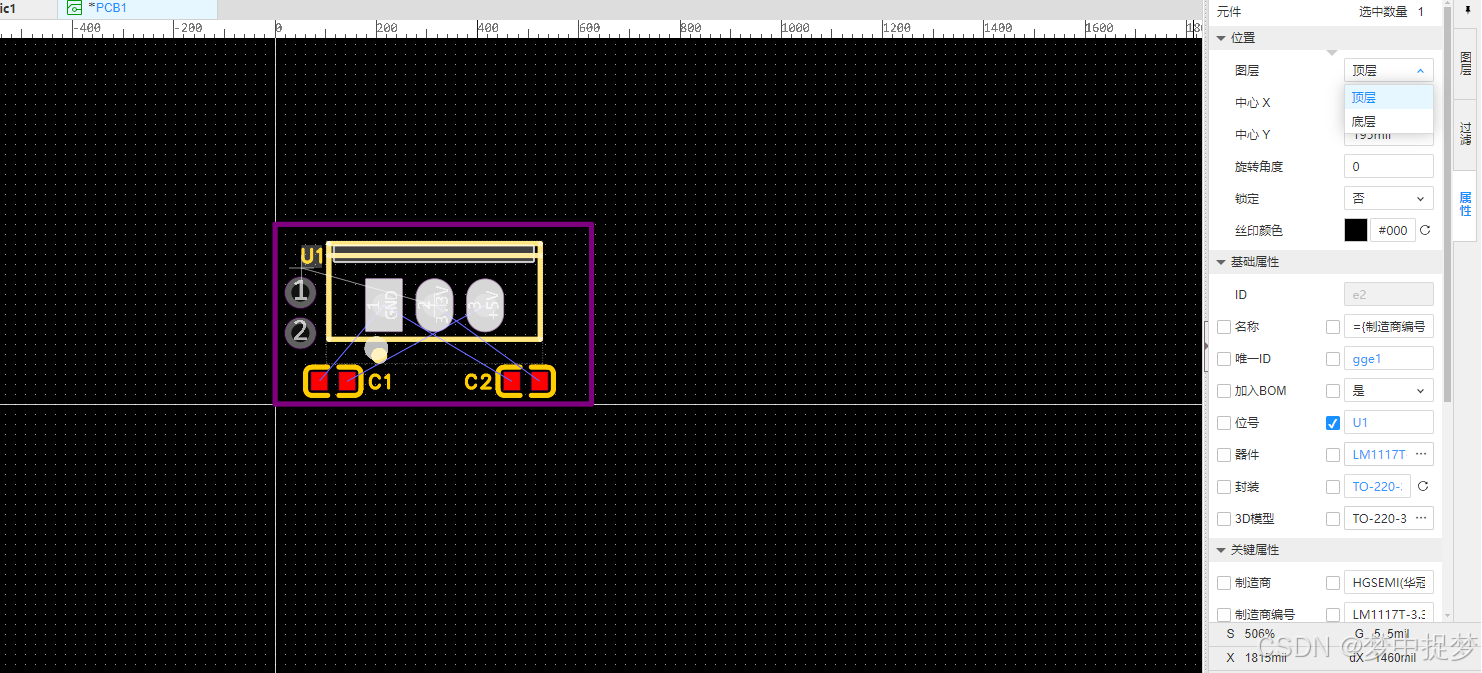

图层，点击顶层，一般从原理图转换至pcb中后，器件默认都是在顶层的，而我们的pcb是双层板，有顶层和底层两层，通过点击某个或者某一部分器件，右侧菜单栏的属性中可以更改器件所在的位置层。如下图所示：

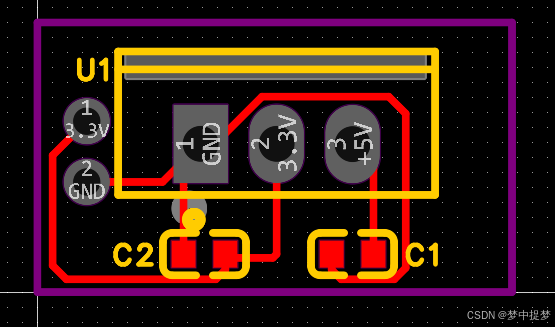

当把所有器件放置在已经绘好的板框上时，可以进行布线了。点击上方菜单栏中的导线，进行器件的连接，在整个pcb中，所有网络规则相同的引脚会连接在一起，根据pcb中提示蓝色虚线对器件进行连接。对于连接的导线我们可以通过设计-设计规则-导线进行线款的修改，选择符合自己要求的线宽进行规整连接，在布线时需注意尽量不要走直角线，因为直角线对于线路有影响。结果如下：

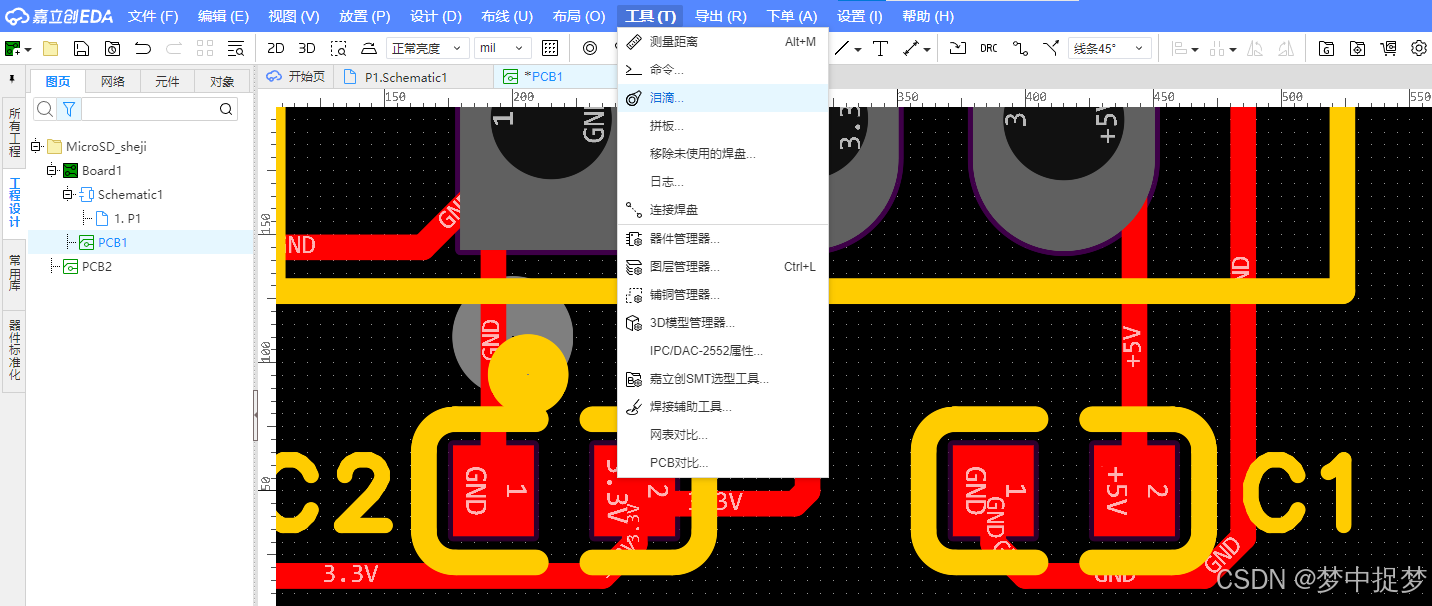

该模块器件全部处于顶层，进行线路连接完成后需要进行泪滴的添加，添加泪滴可以减少应力集中，提高焊接可靠性，降低阻抗不连续等问题。通过工具-泪滴进入选择界面，选择适合自己要求进行泪滴设置，一般默认即可。

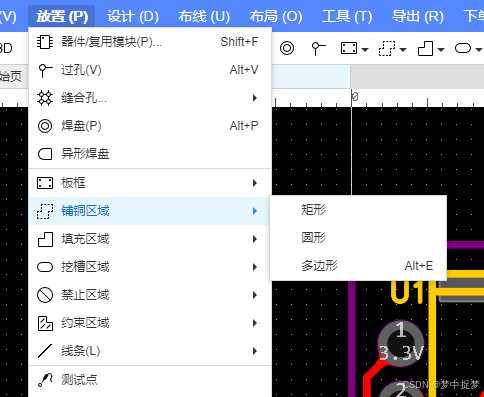

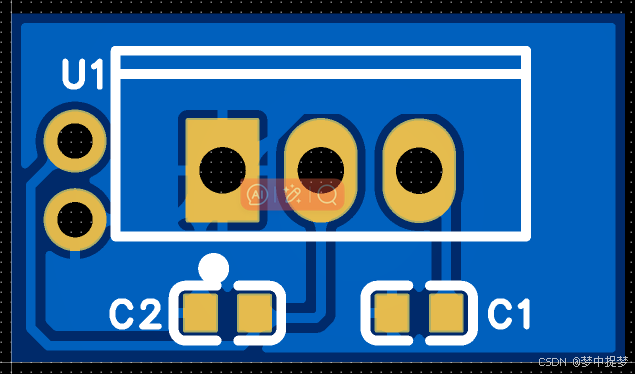

泪滴完成后需要对pcb双层进行铺铜，在上方菜单栏中选择放置-铺铜区域（菜单栏中也有快捷键铺铜，自行尝试），选择自己铺铜的形状，随后单击鼠标左键，开始框选铺铜区域，框选完成后会出现铺铜设置属性界面，选择好相对应的图层和网络规则，其余默认即可。对底层和顶层都完成普通后，整个工程中的原理图和pcb都已经绘制好了。绘制完成后记得保存，并且可以通过上方菜单栏中的2D和3D对自己绘制好的pcb打板后的样式进行观看。

六、总结

本篇文章只是针对使用嘉立创创建工程并进行工程原理图、pcb绘制的流程大致说明，具体关于更多原理图绘制时相关符号的认识和使用、自己创建器件和封装、pcb中布线注意事项、铺铜没有铺涉到的区域怎么解决等等问题并未提及，后续有机会和大家一起分享~
