一、DRC校验

                    --- 创作不易，侵权必究，请点个赞---

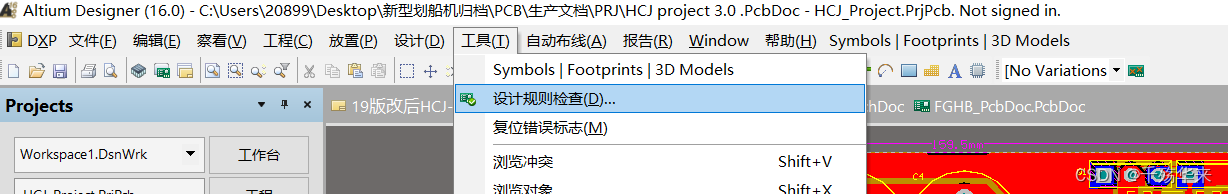

做完板子下单前，首先是要过一遍DRC校验，如下图点击 Tools -> Design Rule Check

​​

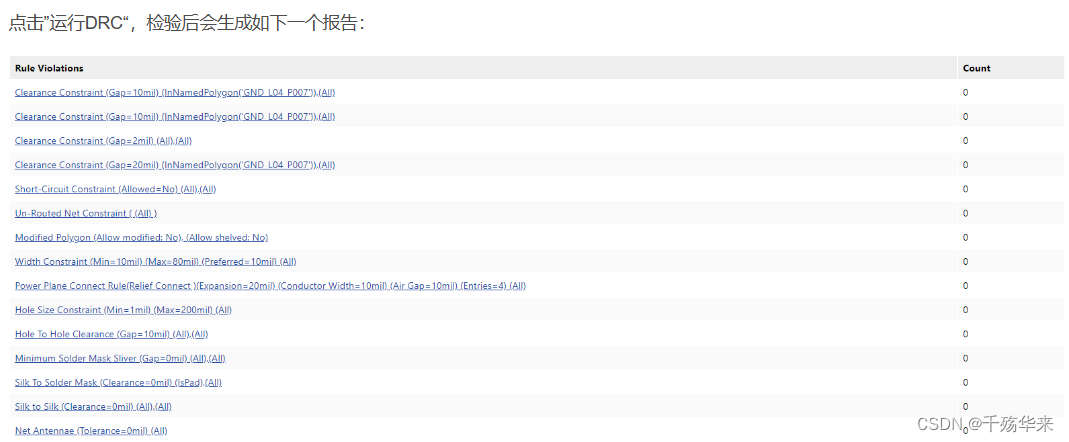

DRC报告的内容依次是：

错误类型	含义	重要性
Clearance Constraint	电气间距，当元件的焊盘间距小于规则中的设定值报警	重要
Short-Circuit Constraint	短路约束，即禁止不同网络的电气相接触	重要
Un-Routed Net Constraint	未布线网络	重要
Modified Polygon	多边形覆铜调整未更新	重要
Width Constraint	布线线宽约束	视情况
Hole Size Constraint	孔大小约束	视情况
Hole To Hole Clearance	孔到孔之间的间距约束	视情况
Minimum Solder Mask Sliver	最小阻焊间隙	可忽略
Silk To Solder Mask	丝印到阻焊距离	可忽略
Silk to Silk	丝印与丝印间距	可忽略
Net Antennae	网络天线	重要

装配图：发给贴片厂，进行元器件装配的参考
BOM表：物料表格，采购可以根据BOM表进行采购
Gerber：板厂进行生产PCB时的文件

二、生产文件导出

DRC检查后，就可以把文件交给工厂生产了，一般有两种方式，一是直接将PCB文件压缩打包，二是导出生产文件交予生产。

直接打包PCB文件给嘉立创生产，PCB的覆铜可能会出错（笔者暂没有找到解决办法）。因此推荐通过导出生产文件进行下单（project outputs：gerber文件、NC钻孔文件、坐标文件）。

                        目前嘉立创支持直接发送PCB文件就可以打板哦------

设计完PCB后，我们还需要通过AD生成一些生产文件，以提供给工程人员、采购人员、制板厂、装配厂等，让我们的设计得到实现。生产文件的输出主要包含以下几个步骤

一、BOM表输出

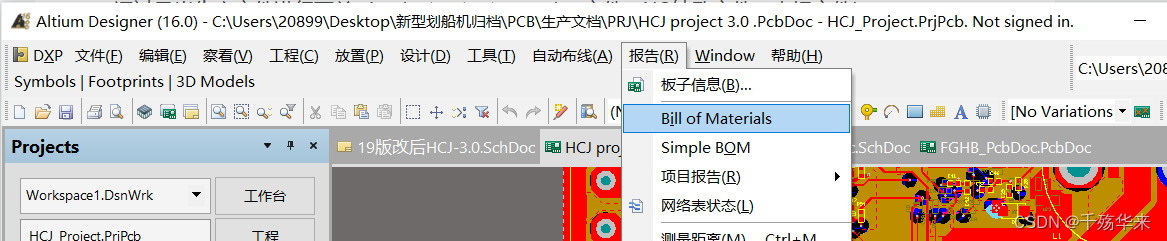

（1）点击报告->Bill of Materials。

​

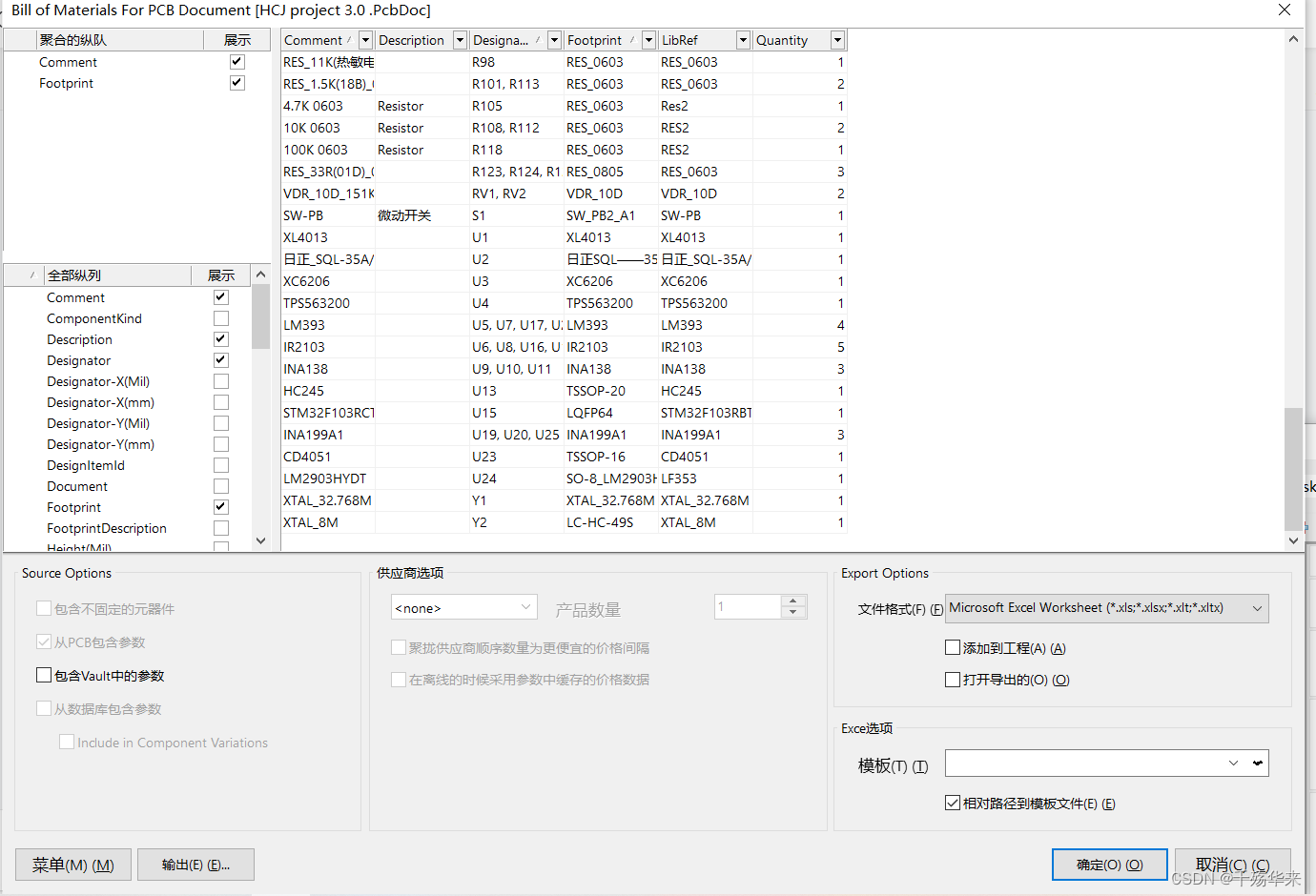

（2）得到如下窗口，在左侧可以选择自己想要输出的数据，比如描述，封装，数目等。选好后点击左下角的导出即可将BOM表导出到输出文件夹中。可将其命名为“bom表.xlsx“。​

二、装配文件输出

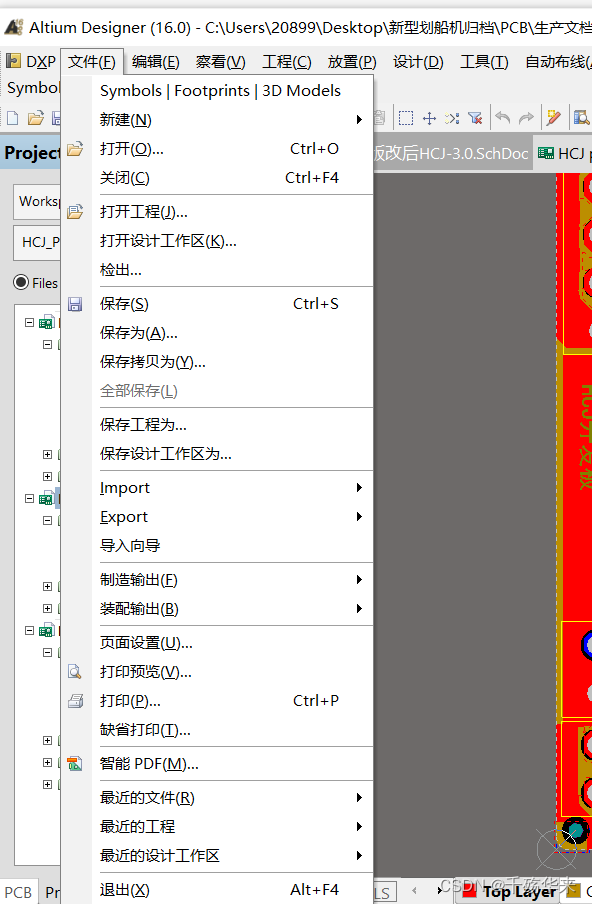

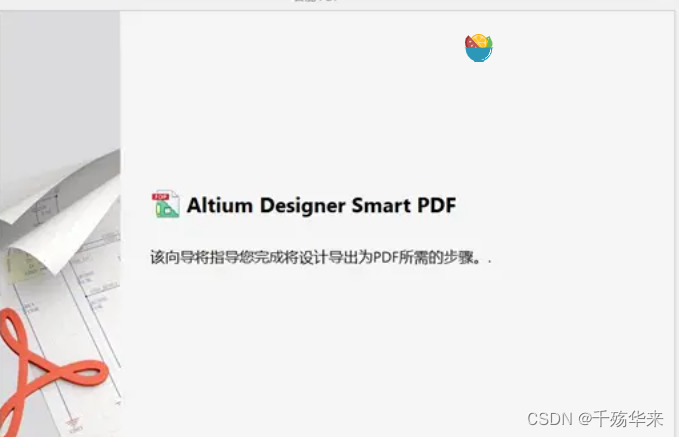

（1）点击文件->智能PDF，进入智能PDF向导，点击Next。

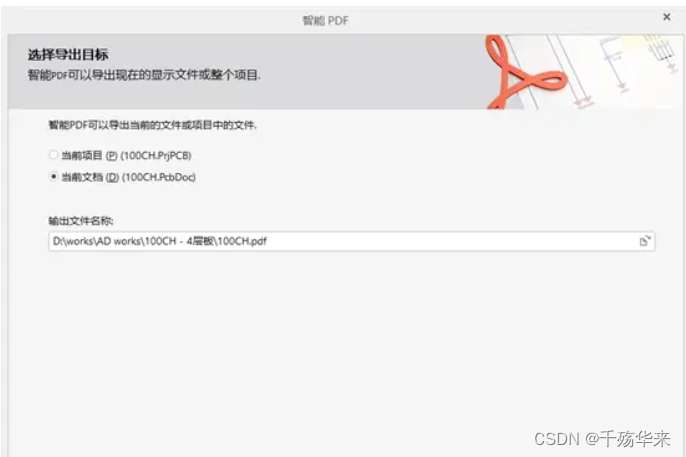

​​（2）选择当前文档，点Next。​

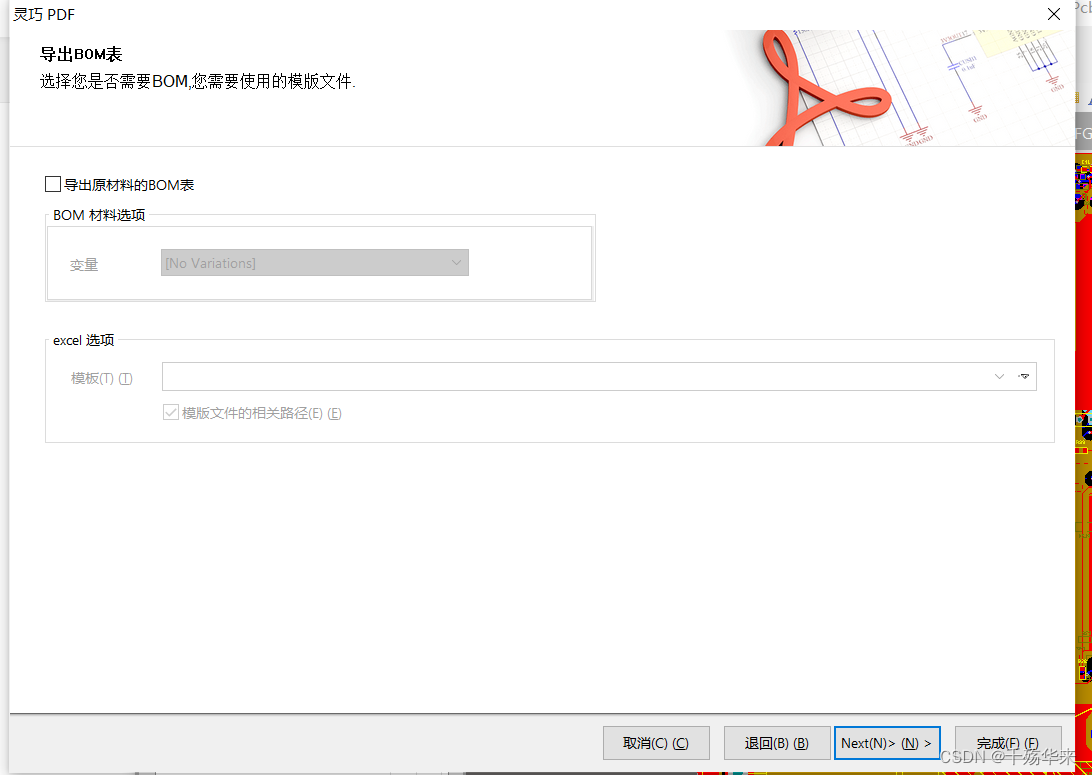

（3）因为之前我们已经导出过BOM表了，所以在这里我们不再重复，将“导出原材料的BOM表”前的勾去掉。

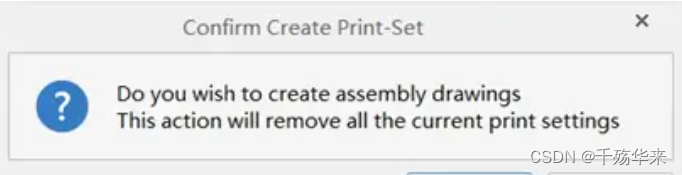

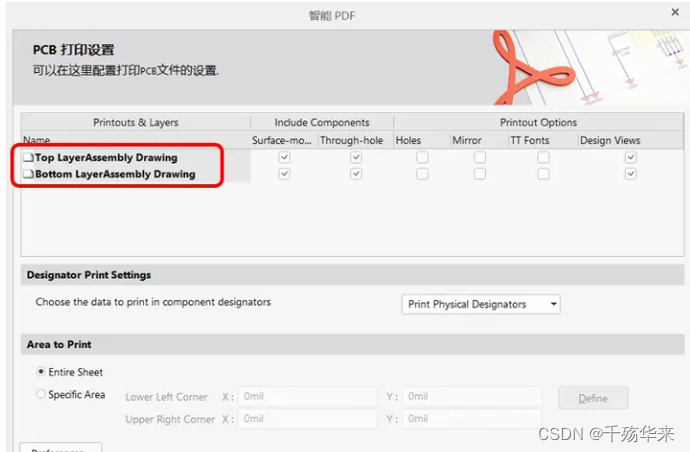

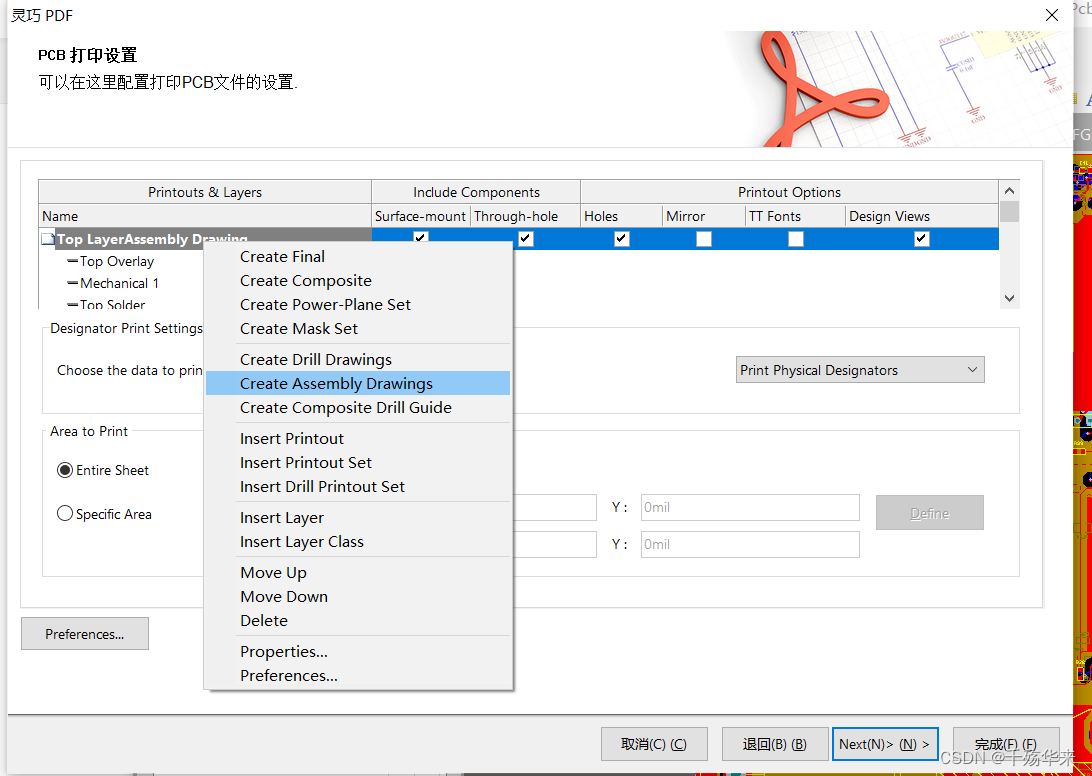

​（4）右键点击”Multilayer Composite Print”，在弹出的列表里点击“Create Assembly Drawings”，然后在弹出的窗口中点Yes。

​

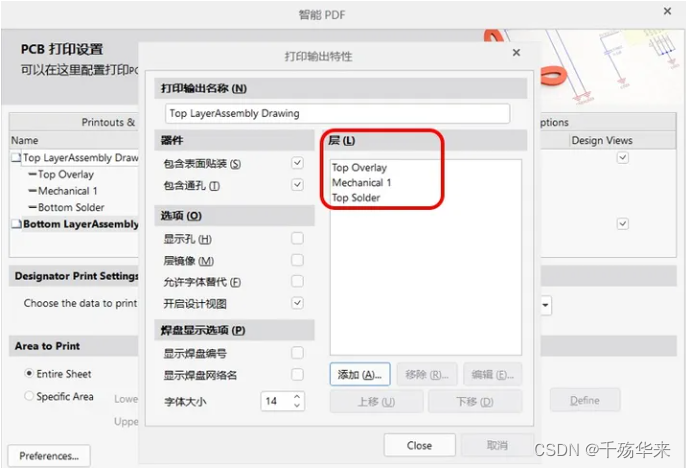

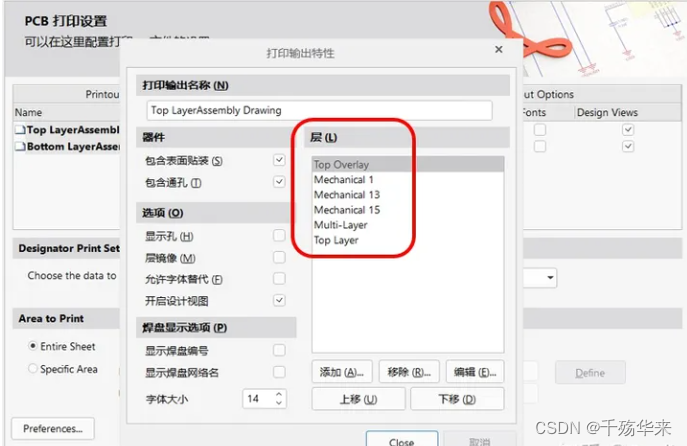

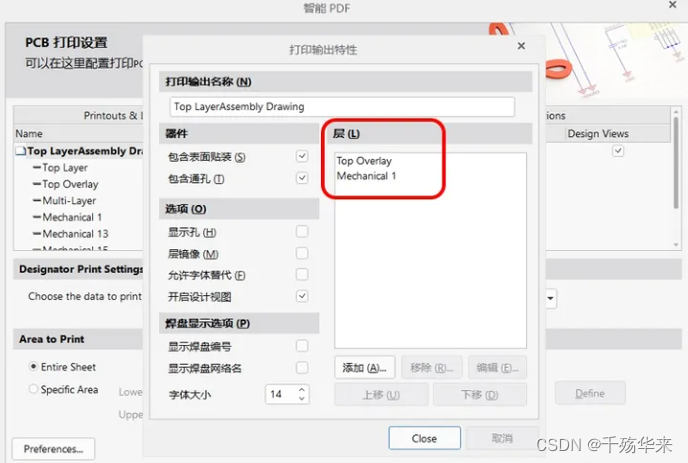

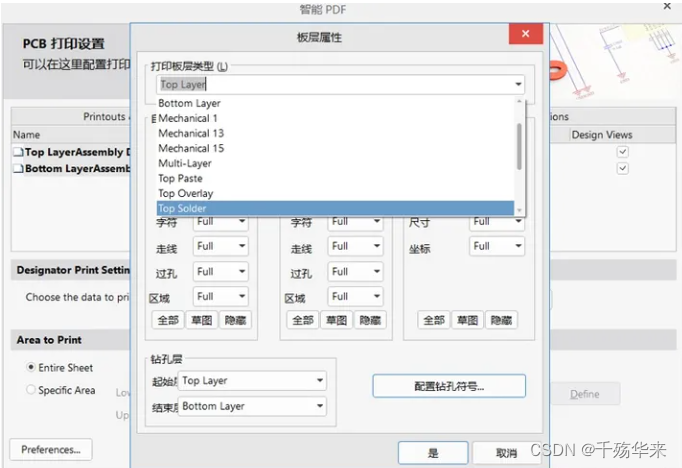

​（5）经过步骤4后会得到两个装配选项，一个顶层的（Top LayerAssembly Drawing），一个底层的（Bottom LayerAssembly Drawing）。先双击Top LayerAssembly Drawing，然后删除Top Layer，Multi-Layer，Mechanical 13，Mechanical 15，只留下Top Overlay 和Mechanical 1层，最后再点击添加，加上Top Solder层，点击close关闭。

​

​​不同版本可能略有差异。结果一样，请及时调整

​

保留结果如下：

​

（6）同理，双击Bottom LayerAssembly Drawing，然后删除Bottom Layer，Multi-Layer，Mechanical 13，Mechanical 15，只留下Bottom Overlay 和Mechanical 1层，最后再点击添加，加上Bottom Solder层，点击close关闭（步骤一致，不再重复截图）。

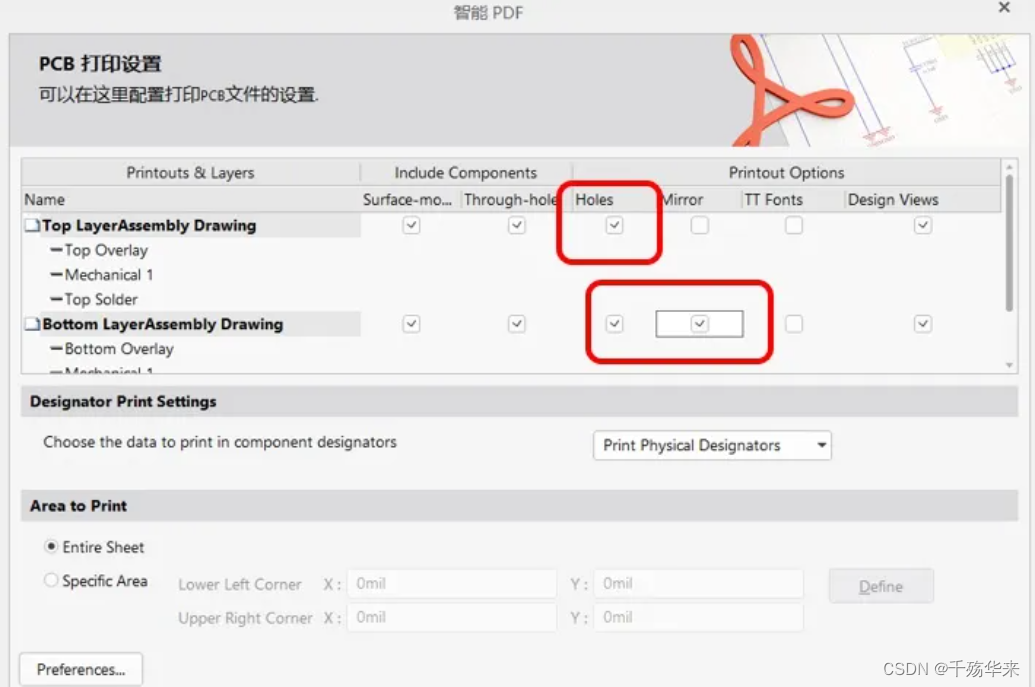

（7）选好层后，再把Top LayerAssembly Drawing后的Holes勾上，Bottom LayerAssembly Drawing后的Holes 和 Mirror勾上，然后点击Next执行下一步。

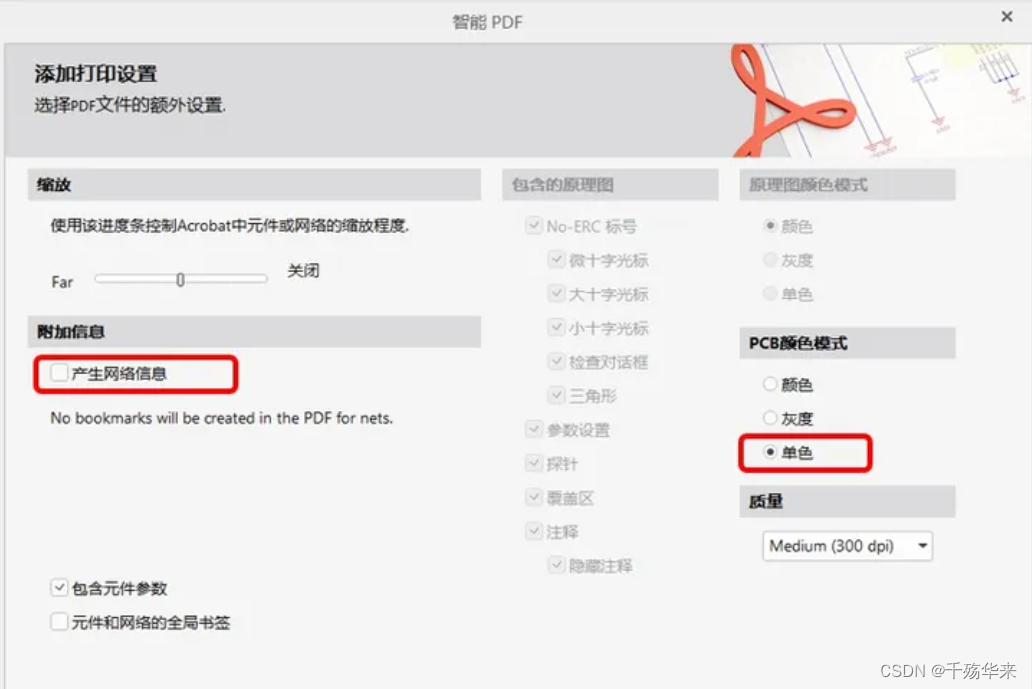

（8）去掉产生网络信息前的勾，然后PCB颜色模式选择单色即可。点击Next。

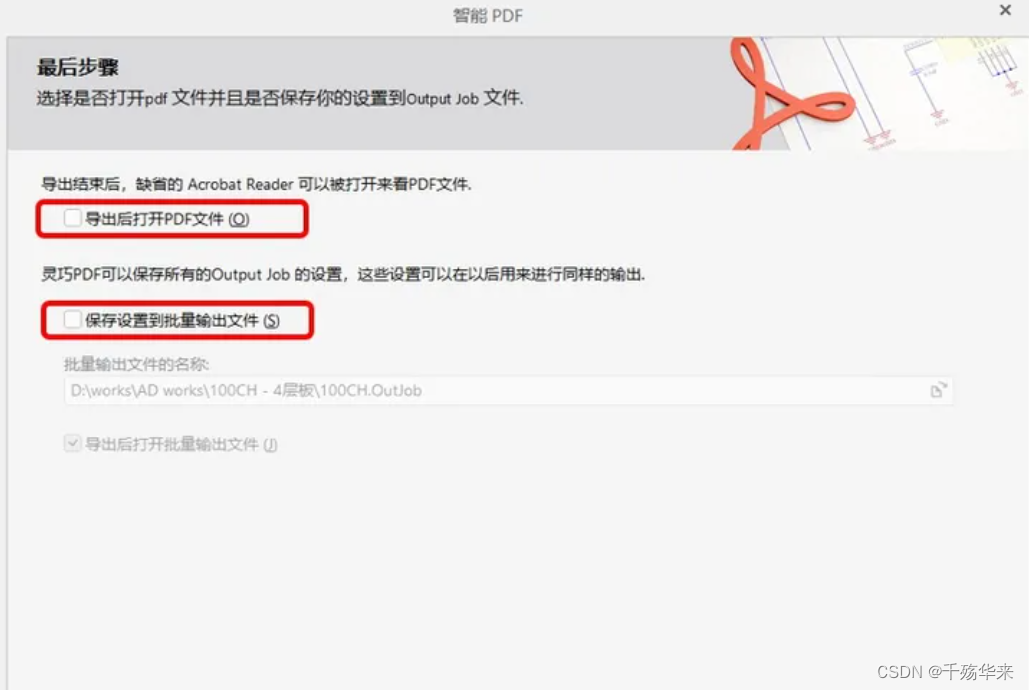

（9）去掉“保存设置到批量输出文件“前的勾，也可以导出后不打开PDF文件。点击Finish结束。

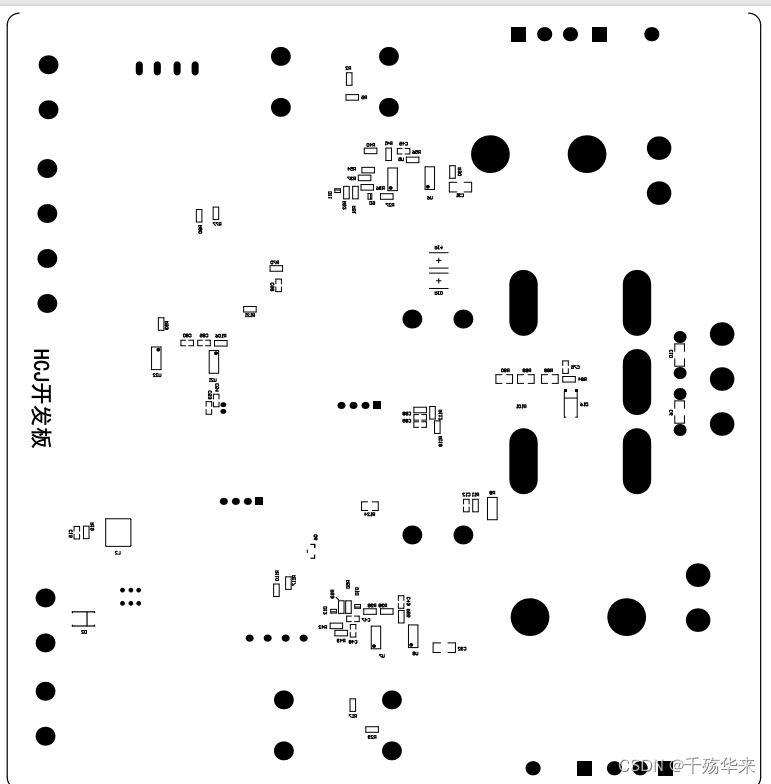

（10）到工程文件夹下即可看到文件类型为PDF的装配文件“100H.pdf”，打开如下。我们可以将此文件改名为“装配图.pdf”。

也可以打印PDF

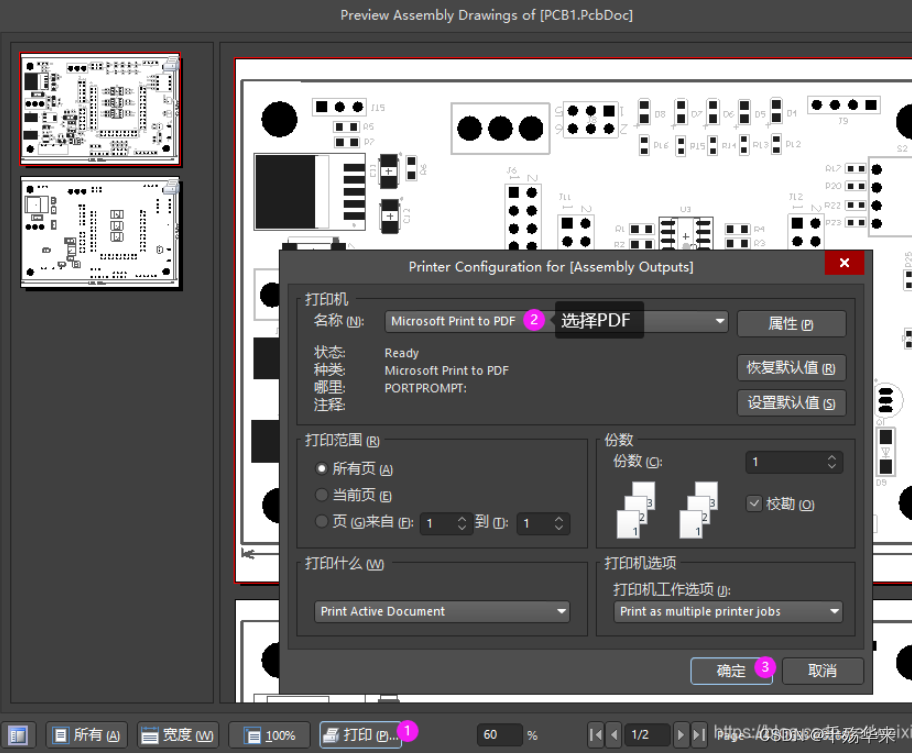

1. 点击F，选择装配输出

2. 保存装配图，点击确定后，将PDF保存到指定目录即可。

三、GerBer文件输出

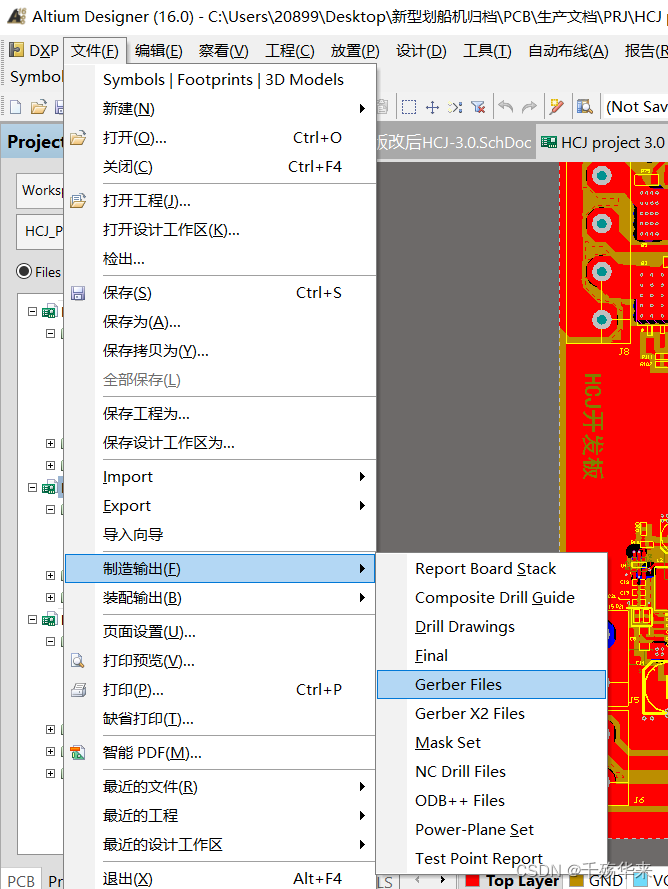

（1）点击文件->制造文件->GerBer Files。       --- 创作不易，侵权必究，请点个赞---

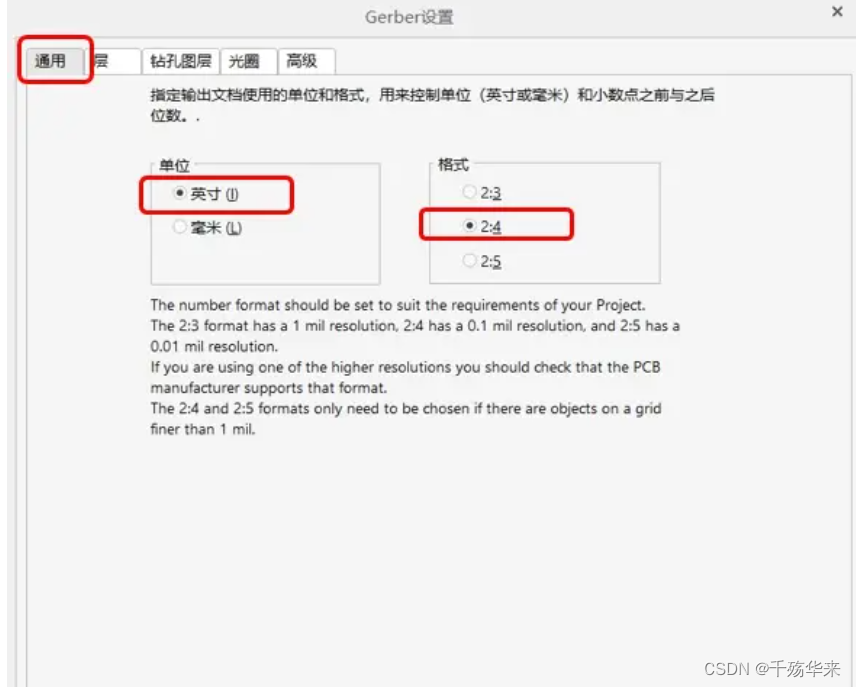

(2)首先进入通用选项，单位选择英寸，格式选择2：4。

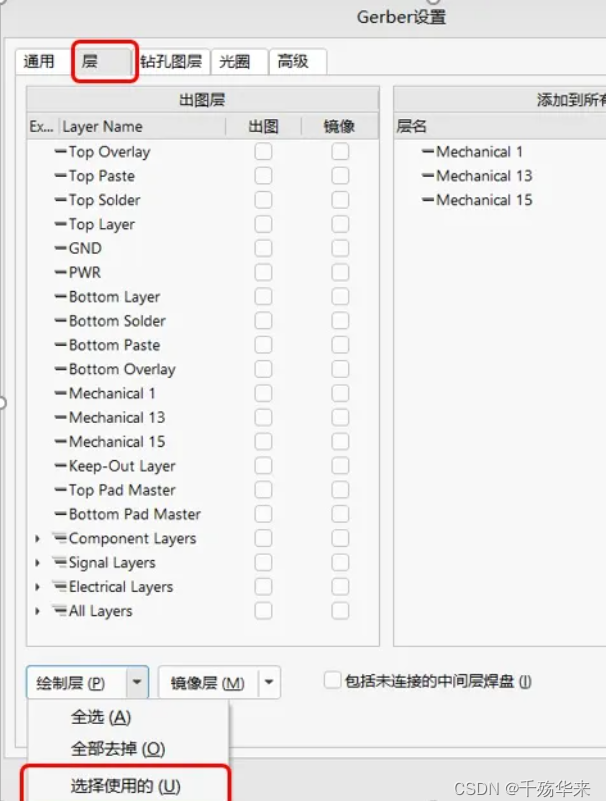

(3)选中层选项，左下角绘制层里点击“选择使用的“层。

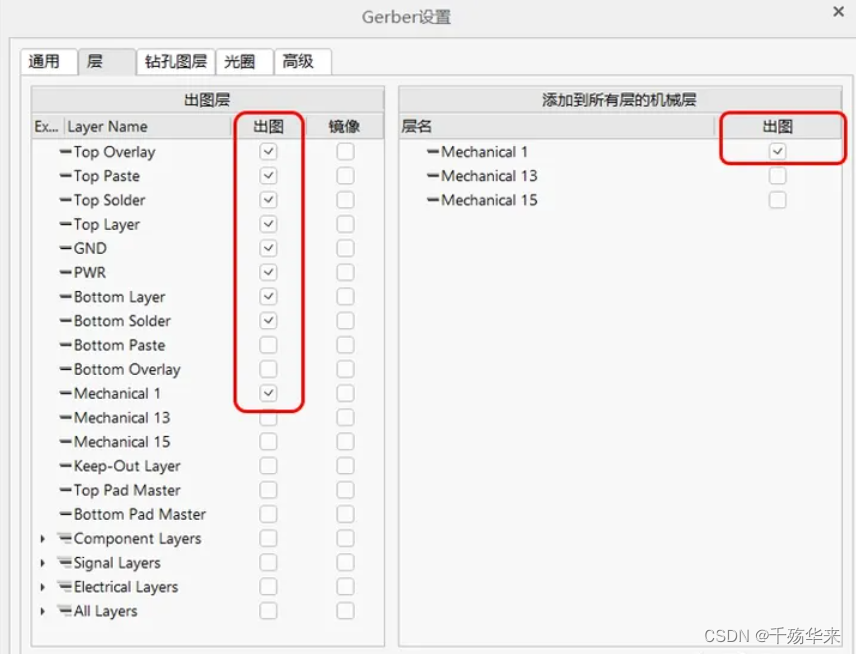

（4）如图中所示勾选左侧相应的出图层，其他不需要。右侧勾选Mechanical 1层，点击确定。

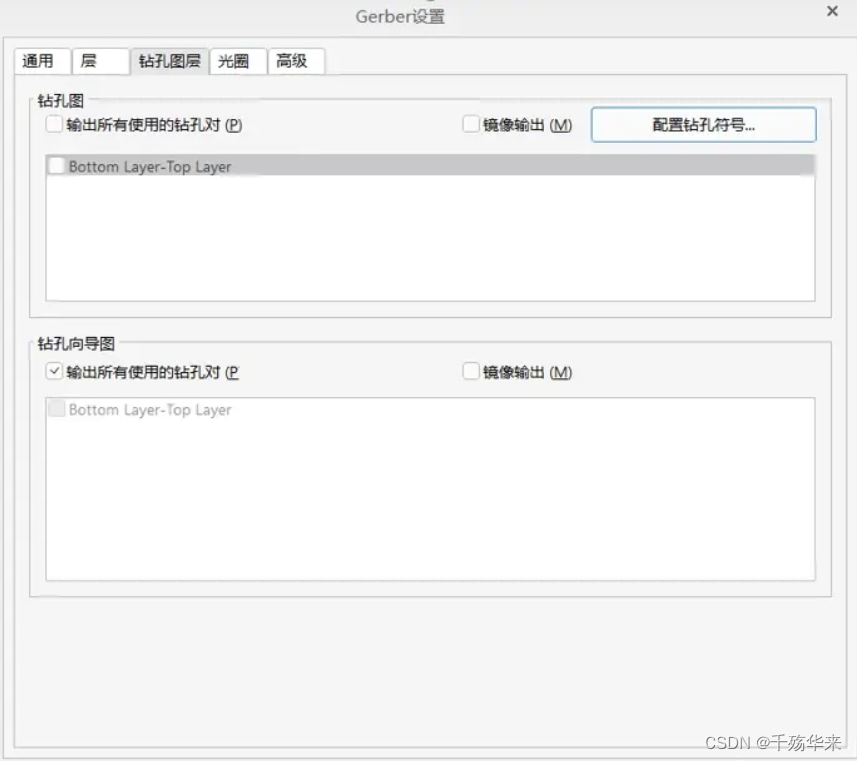

（5）选中钻孔图层，去掉钻孔图的勾，勾上钻孔向导图的“输出所有使用的钻孔对“选项（如图）。

（6）光圈选项不改动，默认。

（7）选中高级选项，在胶片规则的三个数据后面各加一个0（这是为了使尺寸更大以装下板子的所有内容），其他不动，点击确定。GerBer文件输出完成。都在Project Output for 100CH文件夹下。

四、输出钻孔文件

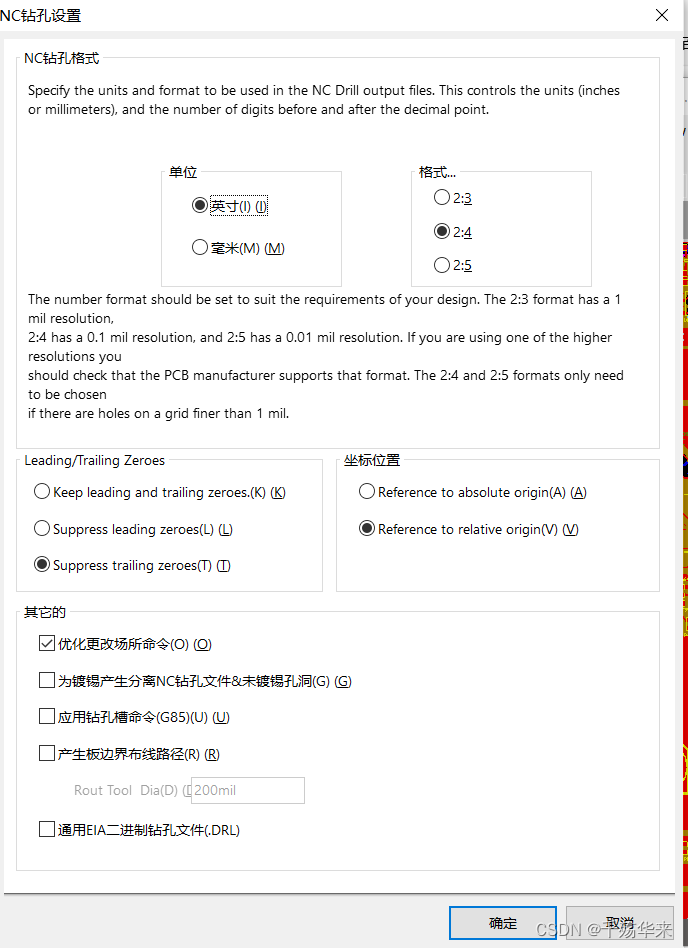

（1）点击文件 -> 制造输出 -> NC Drill Files，然后单位选中英寸，格式选2：4，点击确定，在弹出的窗口中再点击确定。

五、输出坐标文件

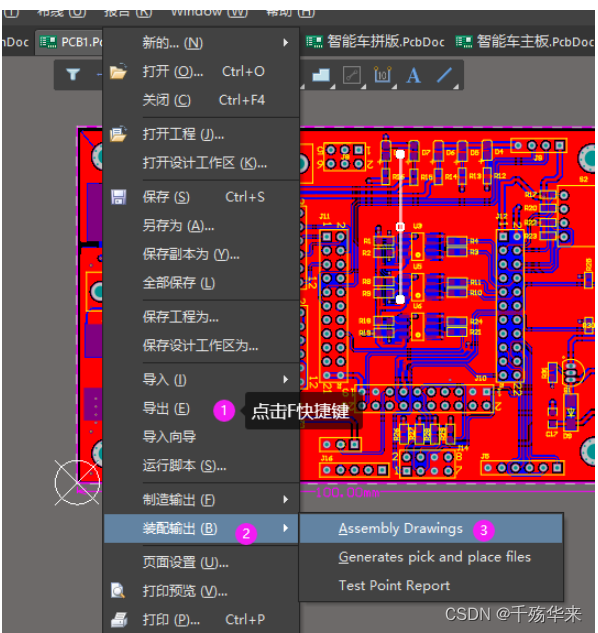

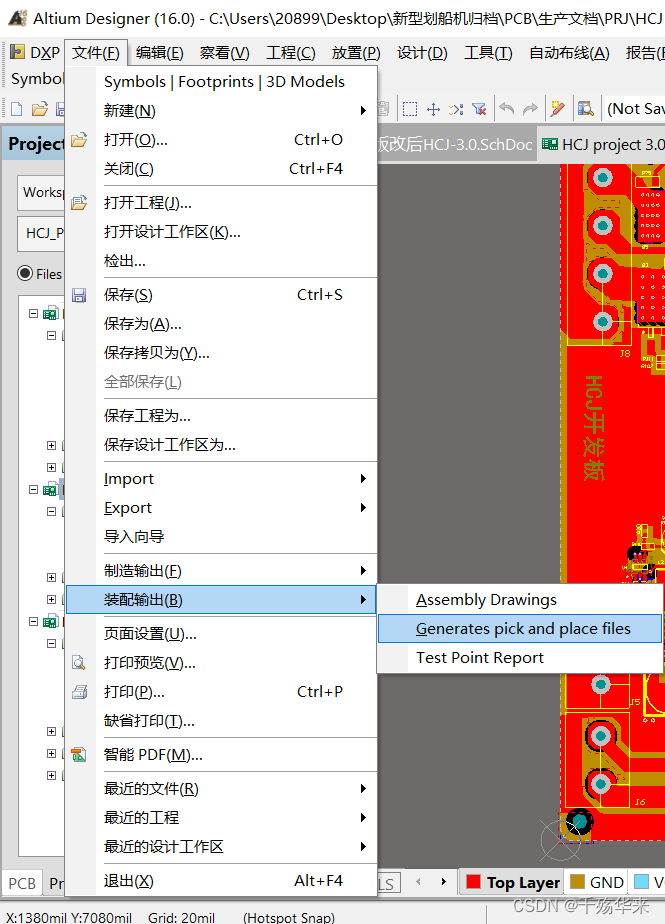

（1）点击文件 -> 装配输出 -> Generates pick and place files。

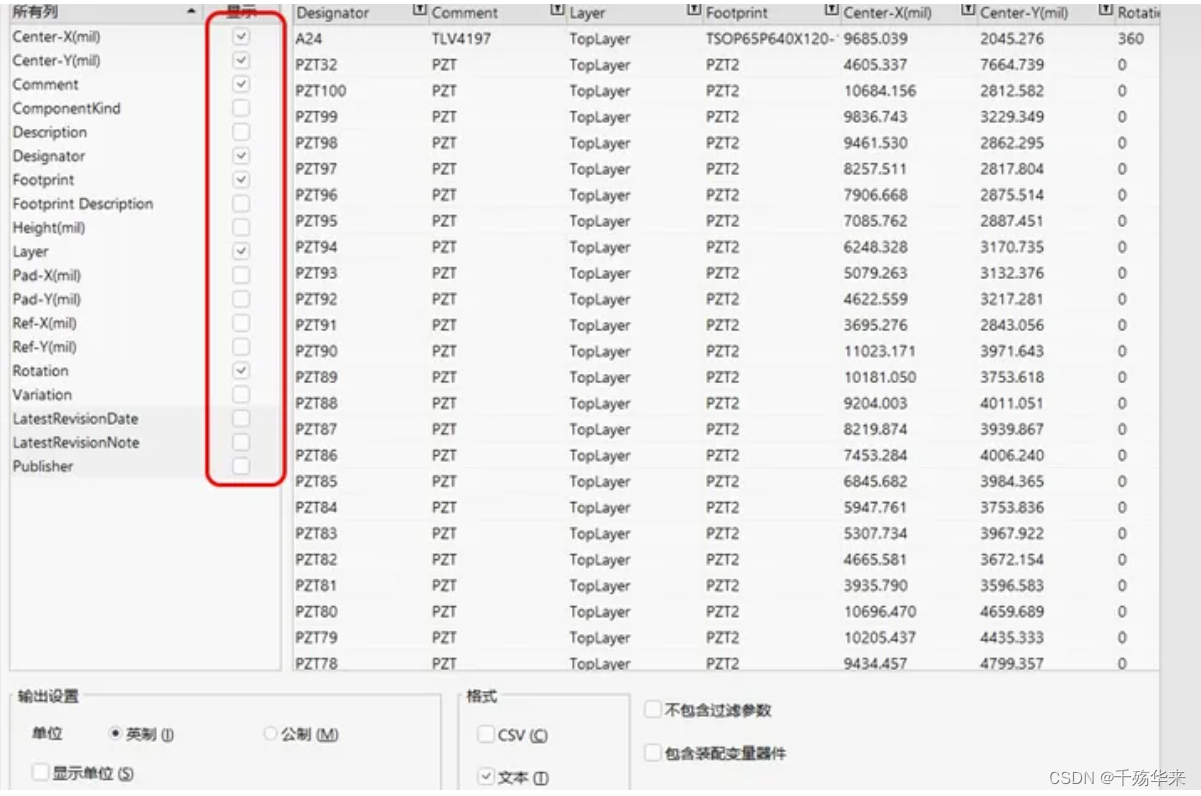

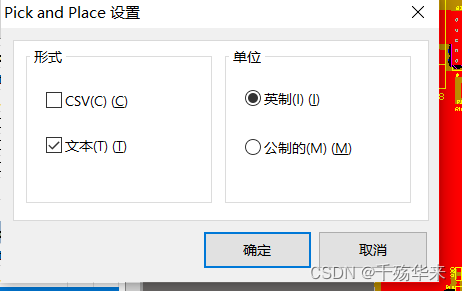

(2) 如图，在弹出的窗口中选中需要输出坐标的列（一般Description不需要输出），其他不动，点击确定即可。此时坐标文件会输出到Project Output for 100CH文件夹下，名称为“Pick Place for 100CH.txt”，我们可以将其直接改名为“坐标文件.txt“。

六、输出IPC文件

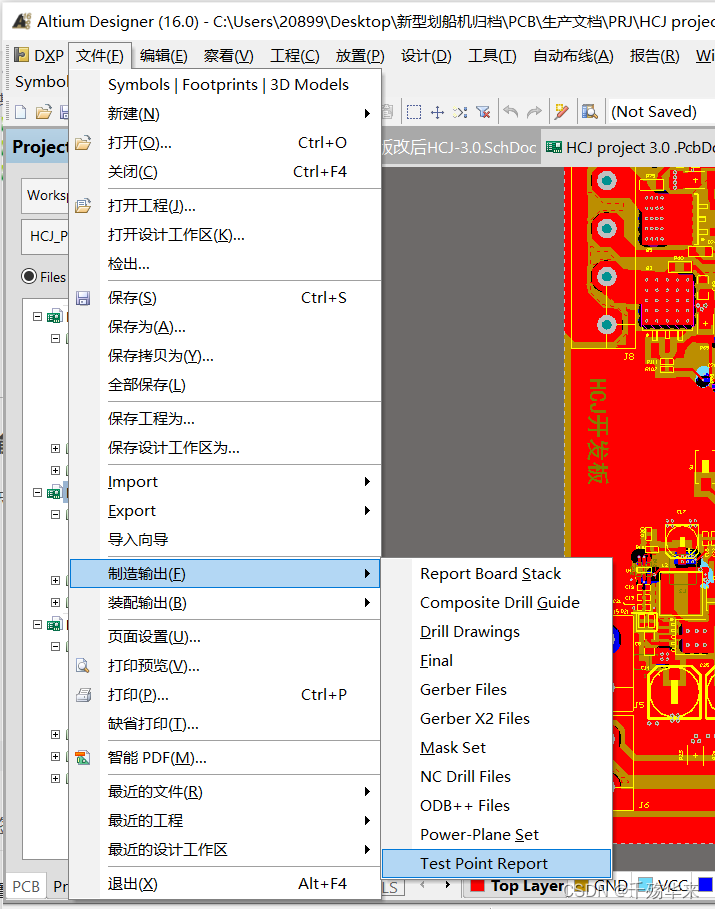

（1）点击文件 -> 制造输出 -> Test Point Report。

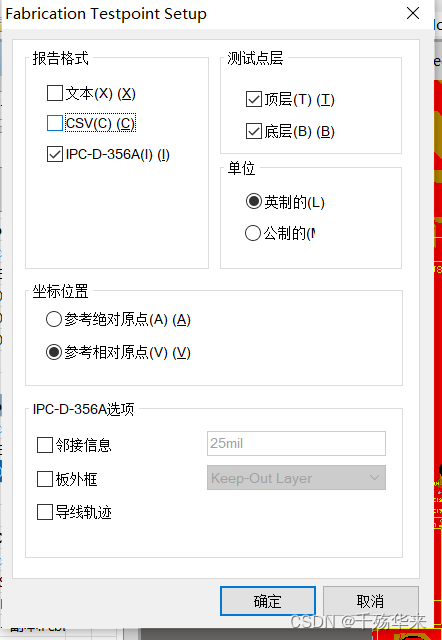

（2）报告格式选第三个选项（IPC-D-356A（l）），点击确定。然后在弹出的窗口中点击确定即可。

七、文件夹整理

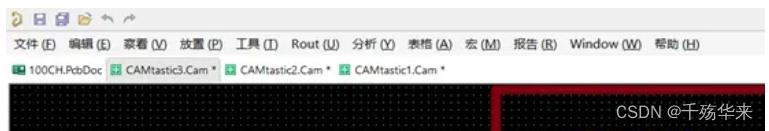

此时所有的文件已经输出完毕，可以关闭掉AD中生成的三个CAM文件了。然后保存好工程文件，关闭AD，进入文件夹整理阶段。

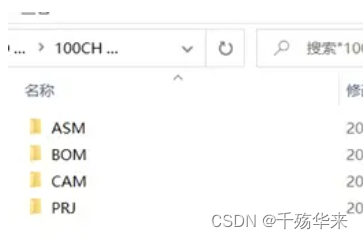

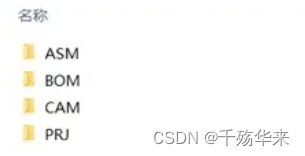

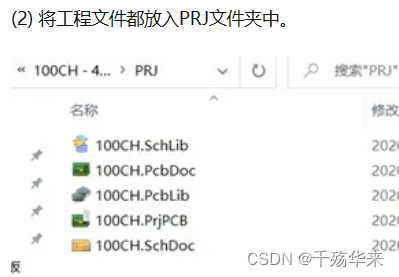

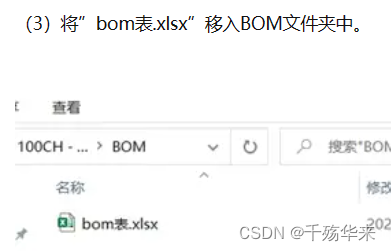

（1）新建四个文件夹：PRJ 、BOM、CAM、ASM。分别供工程人员、采购人员、制板厂、装配厂使用。

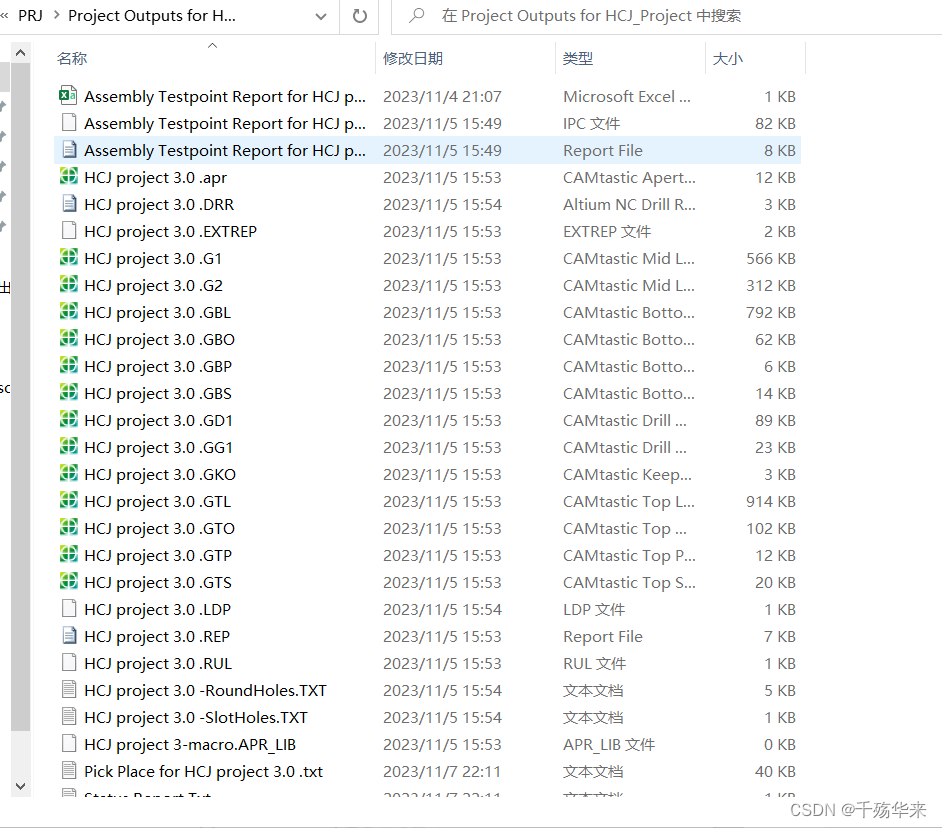

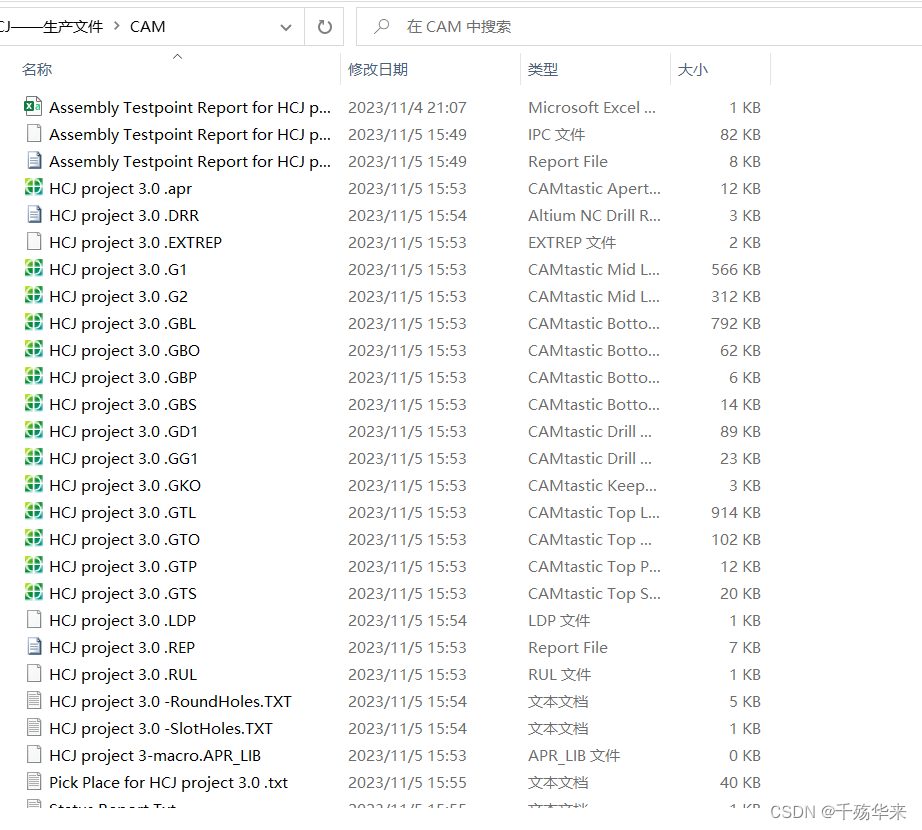

（4）将Project Outputs for 100CH文件夹下的文件全部移入CAM文件夹中。

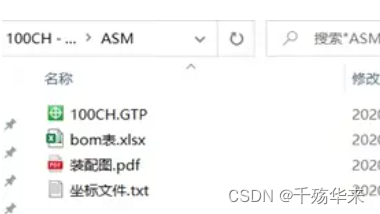

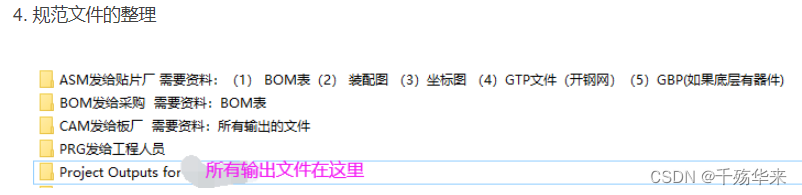

（5）将坐标文件、装配图文件、BOM表和CAM文件夹下的GTP文件拷贝到ASM文件夹下。其中GTP文件夹是顶部钢网层文件，供装配厂制作钢网来贴片使用，如果底层也要贴片，那么还会有一个GBP文件，这个文件也要拷贝。

（6）这样文件就整理完成了，我们可以根据不同需要使用不同文件夹。或者将四个文件夹一起压缩发给制造商也可。

              注意：做完板子下单前，首先是要过一遍DRC校验------主要是Gerber文件

三、嘉利创下单流程

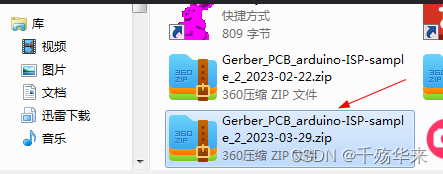

        将压缩的文件拖拽进嘉利创下单助手，按照默认下单流程下单即可，笔者在这里不展开赘述，具体参考官方的下单流程介绍。                        --- 创作不易，侵权必究，请点个赞---
PCB下单指引 (jlc.com)​编辑https://www.jlc.com/portal/server_guide_35092.htmlhttps://www.jlc.com/portal/server_guide_35092.html

10*10免费下单：

• 领取优惠劵
• 上传PCB文件包
• 完善订单信息
• 提交后沟通至正式加工

        在下单之前，必须首先下载一个下单助手，请记住，是必须，否则你领不到优惠券。

                                                     --- 创作不易，侵权必究，请点个赞---
1、去领取一个优惠券

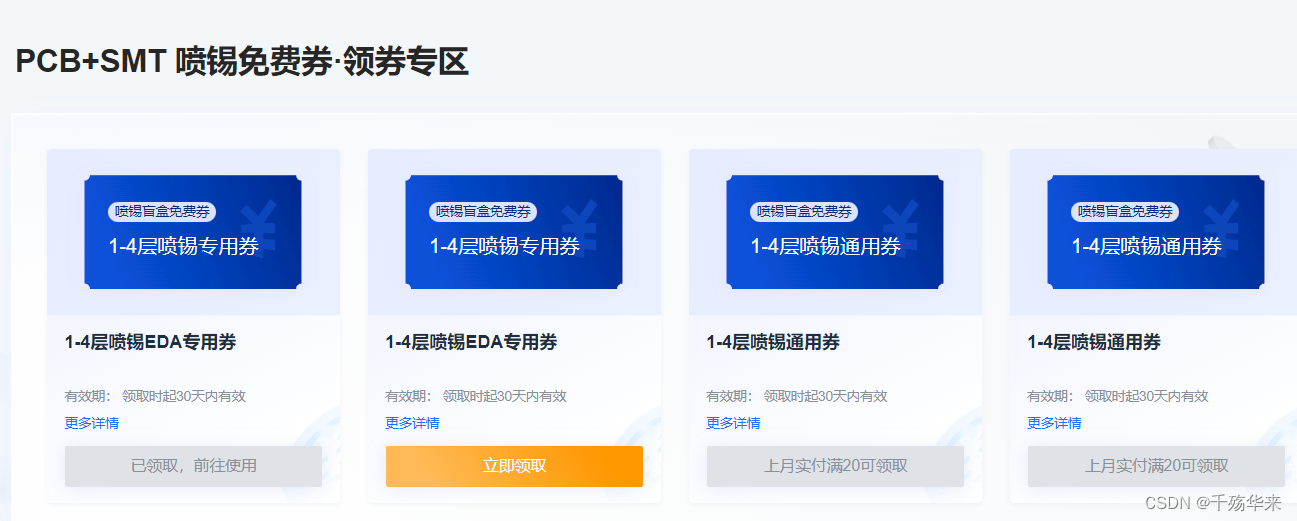

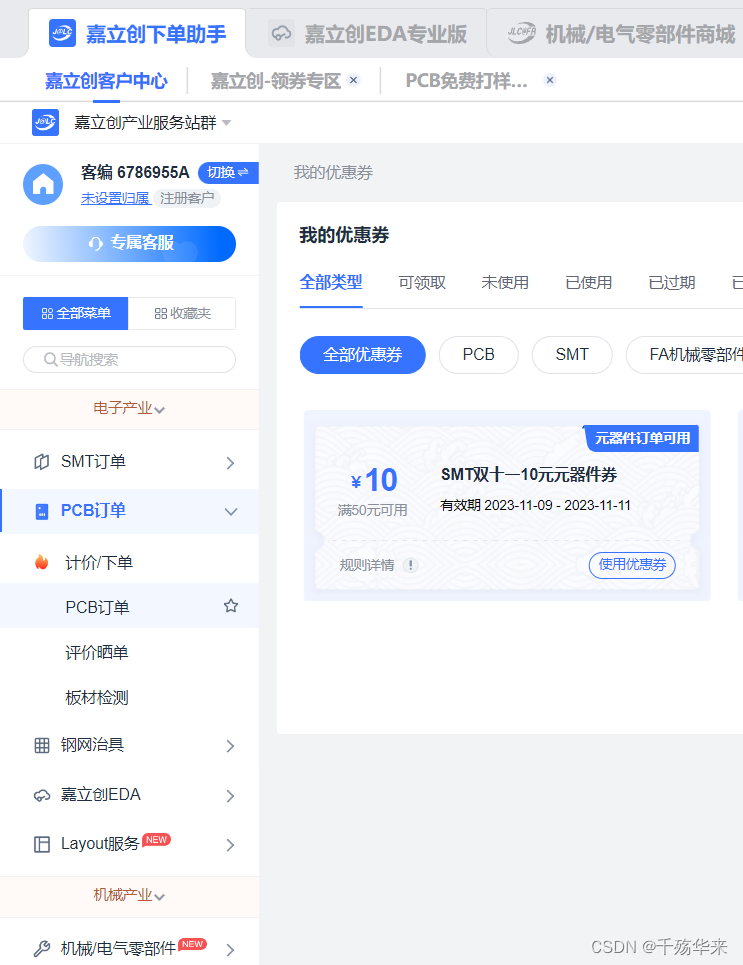

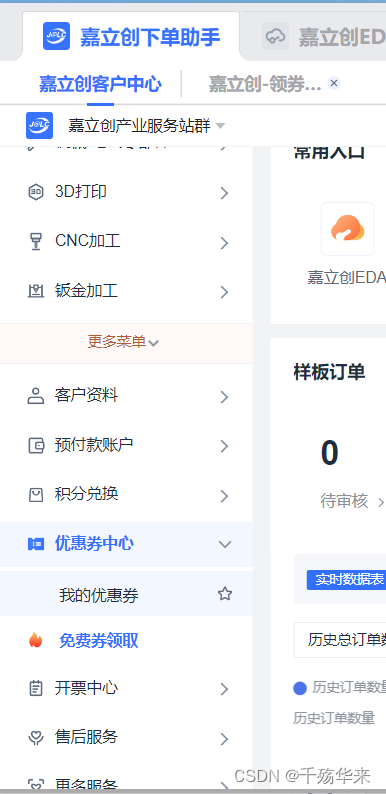

进入下单助手后，往下拉，靠下的部分有“更多的菜单”，连有优惠券中心，点击“免费券领取”，就是它，如果你想免费的话就点它了。

一般新人进来会有三张，我这里领取了一张，所以还剩两张。记得优惠券从领取后计算30天内有效，所以我建议大家不要一股脑全领了，用多少领多少。

领取完你的优惠券，这个时候，重新回到嘉立创客户中心，选择PCB订单。

**注意：**优惠券领取到后不会自动使用哦！下单的时候，下单按钮旁边有一个可使用优惠券的统计和提示，点击进去用上它！

2、上传PCB文件包

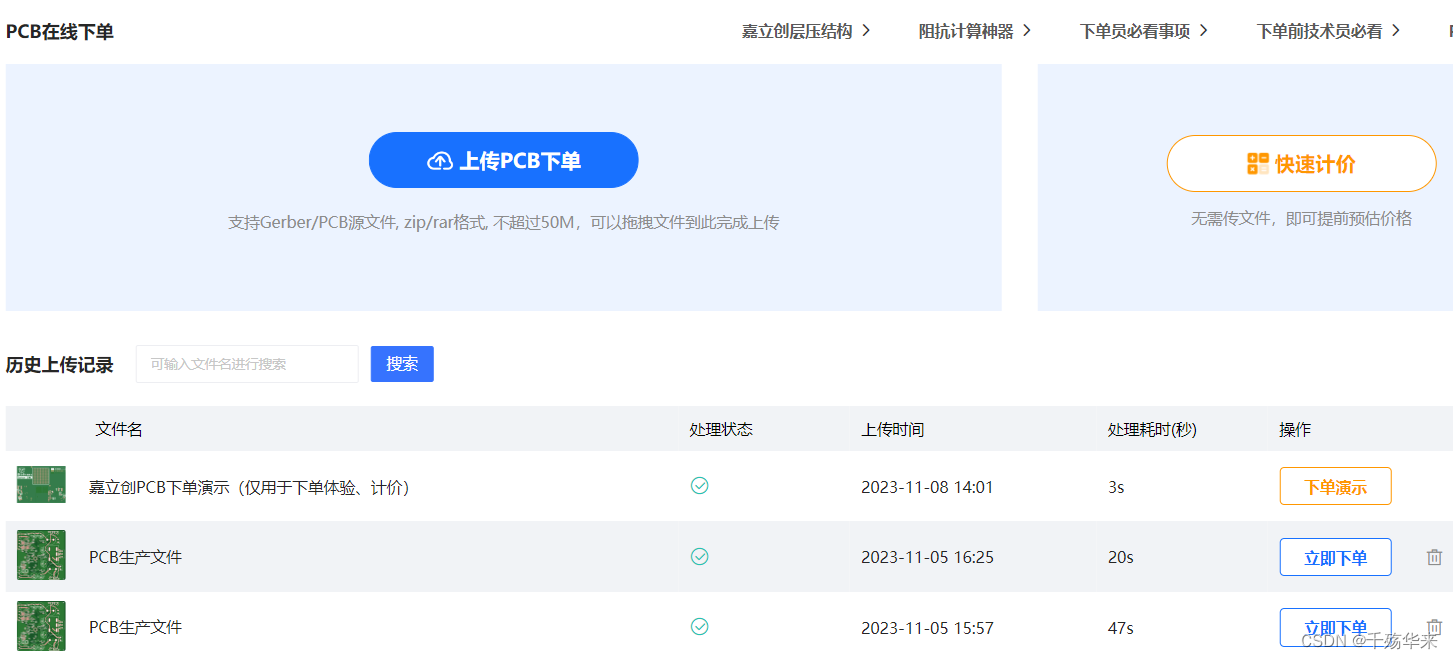

这个时候就要从你的嘉立创EDA中导出PCB了，导出的一般都是打包好了的文件压缩包，不用去管里面是什么了，直接上传，上传后系统会给你做校验检测，这个可以放心。

如果你不是从嘉立创EDA软件中导出的，请专门抽时间阅读一下上传的文件包的规格要求。我是用的是嘉立创的EDA软件导出的zip包，所以没有这个麻烦动作。（传说嘉立创可以导入很多EDA软件的文件，但我测试了两种，貌似不是那么顺滑，有很多地方需要修正，还是在嘉立创EDA中绘制原理图后生成PCB要好一些，如果你一开始就准备用嘉立创免费的PCB）

3、完善有关订单的信息

        上传后立马会解析你的文件是否符合规范，如果没有提示错误，那就是可以继续后面的步骤了

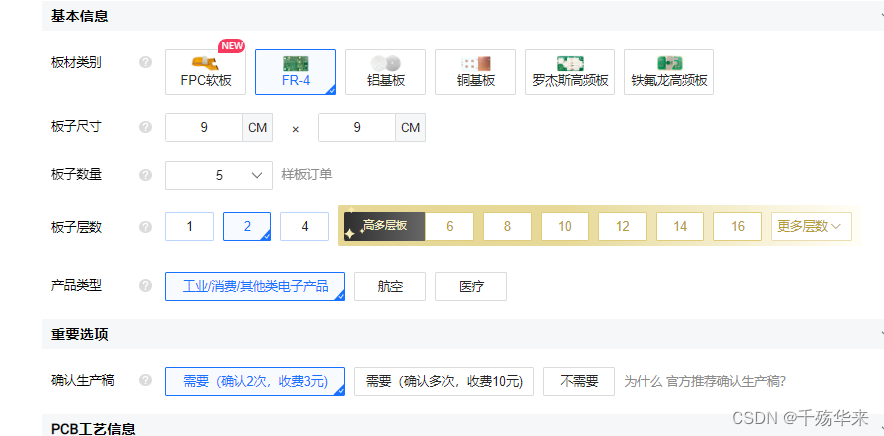

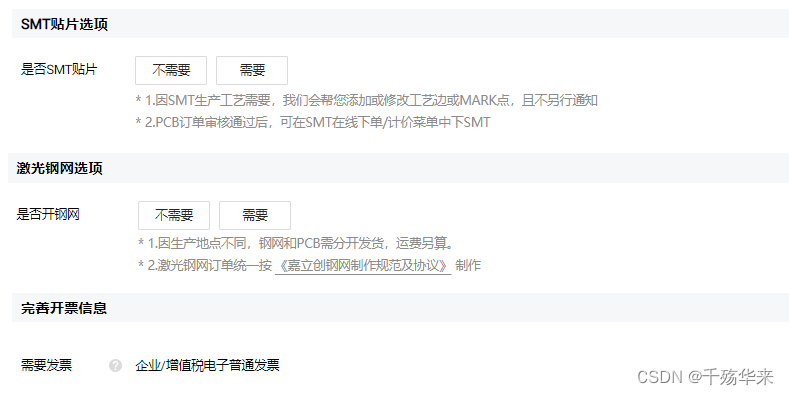

        当如，后面就是让你选择是否要发票，是否要生smt所需要的钢网，还有订单确认方式等等，根据提示来，一般都选择不需要即可。

        选好你的规格，注意这里最好确认俩次，其他默认即可-------------

最后俩个和你的工程师沟通好，是否需要代加工SMT和开钢网

        最后，我们就可以提交订单，等待收获啦，他们会给你发顺丰或者京东，免费包邮到家，真是很贴心。

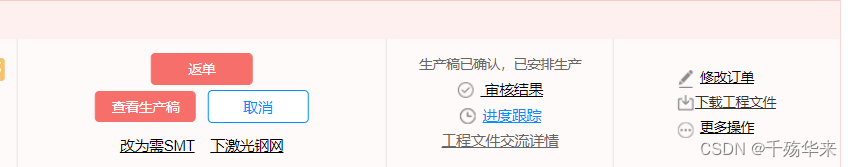

4、提交后沟通至正式加工

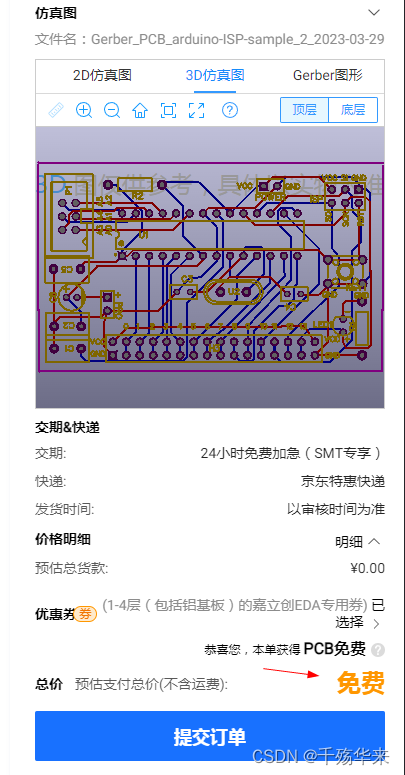

提交后会显示一个你已经提交成功的信息页面，（我本来上传了但CSDN说我的图片违规了，我不知道我的图违规了什么，所以大家看不到）。

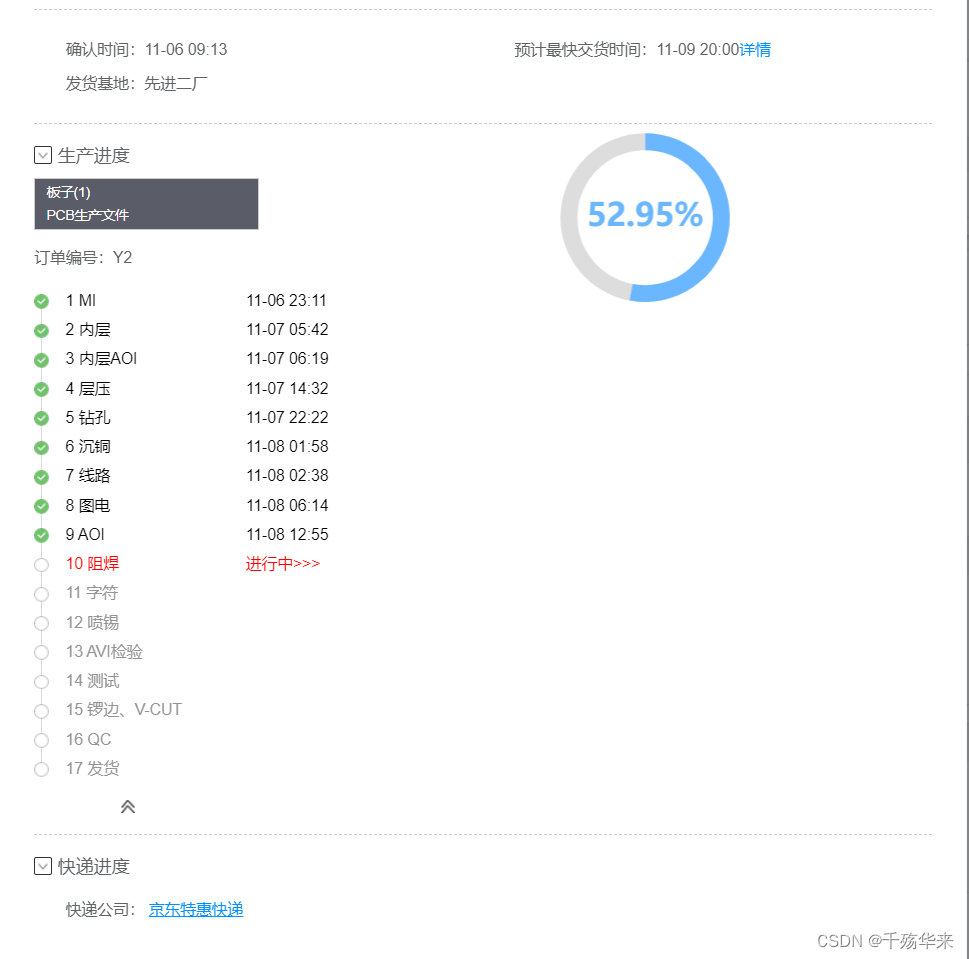

下单成功后，你可以返回订单列表，看看审核的进度。一天天的瞧着吧，一般一个星期内会拿到货。
