螺纹基础知识之管螺纹篇

简述

        螺纹在日常中使用很广泛，且规格种类较多，在我们进行螺栓选型的时候需要知道何种螺纹起到什么作用，本文的目的就是介绍各种螺纹及其应用领域，便于我们在使用的时候可以选择除合适的螺纹。同时为了便于进行螺纹设计或者使用选型，可以查阅第四章标准汇总或私信提供部分资料。

一、分类

        按功能作用：密封螺纹（管螺纹）、连接螺纹、传动螺纹

        按螺纹牙型截面：三角形（60°、55°）、梯形（30°）、矩形（0°）、锯齿形（3°、30°）

        按旋向：左旋螺纹、右旋螺纹

        按螺纹线数：单线、多线

        按螺纹形状：圆柱、圆锥

        ......

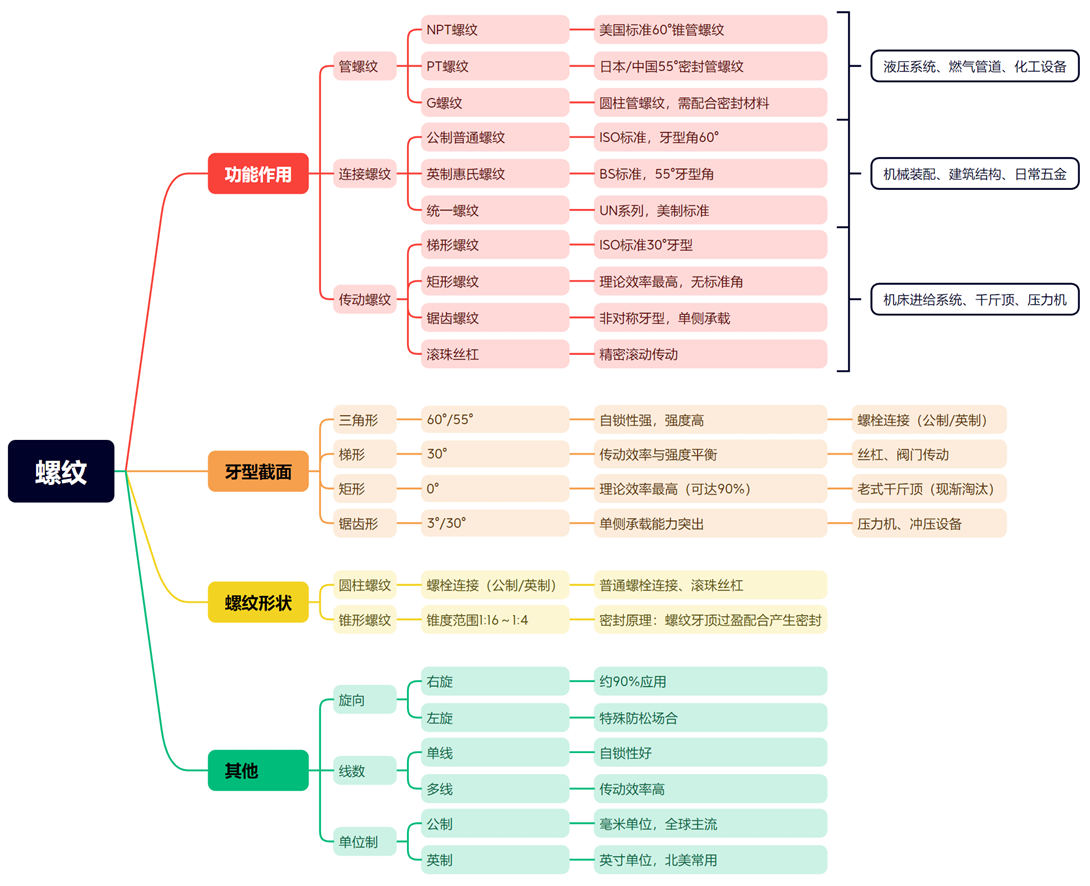

图1. 螺纹分类

二、管螺纹

        本文中主要介绍管螺纹，内容包括NPT、NPSC、NPSI、NPSF、PT、PF、R、Rc、Rp、Mc、Mp、G等管螺纹，目的并不是为了教会大家设计螺纹，而是便于了解基本的管螺纹类型，便于在使用时根据实际需求易于选型，同时也便于查询相关标准文件。

        管螺纹主要使用在各种管路系统（液压、气压、燃料运输管路等）的接头、齿轮箱的注油口、放油口（一般放油口的螺塞需要增加磁铁）、部分零件机加工出来的加工工艺孔等。管螺纹根据牙型角有60°和55°两类，这两种牙型角的管螺纹都能在国标中找到对应的标准号。

——————————————————分——割——线——————————————————

        这里简单解释一下什么是加工工艺孔：

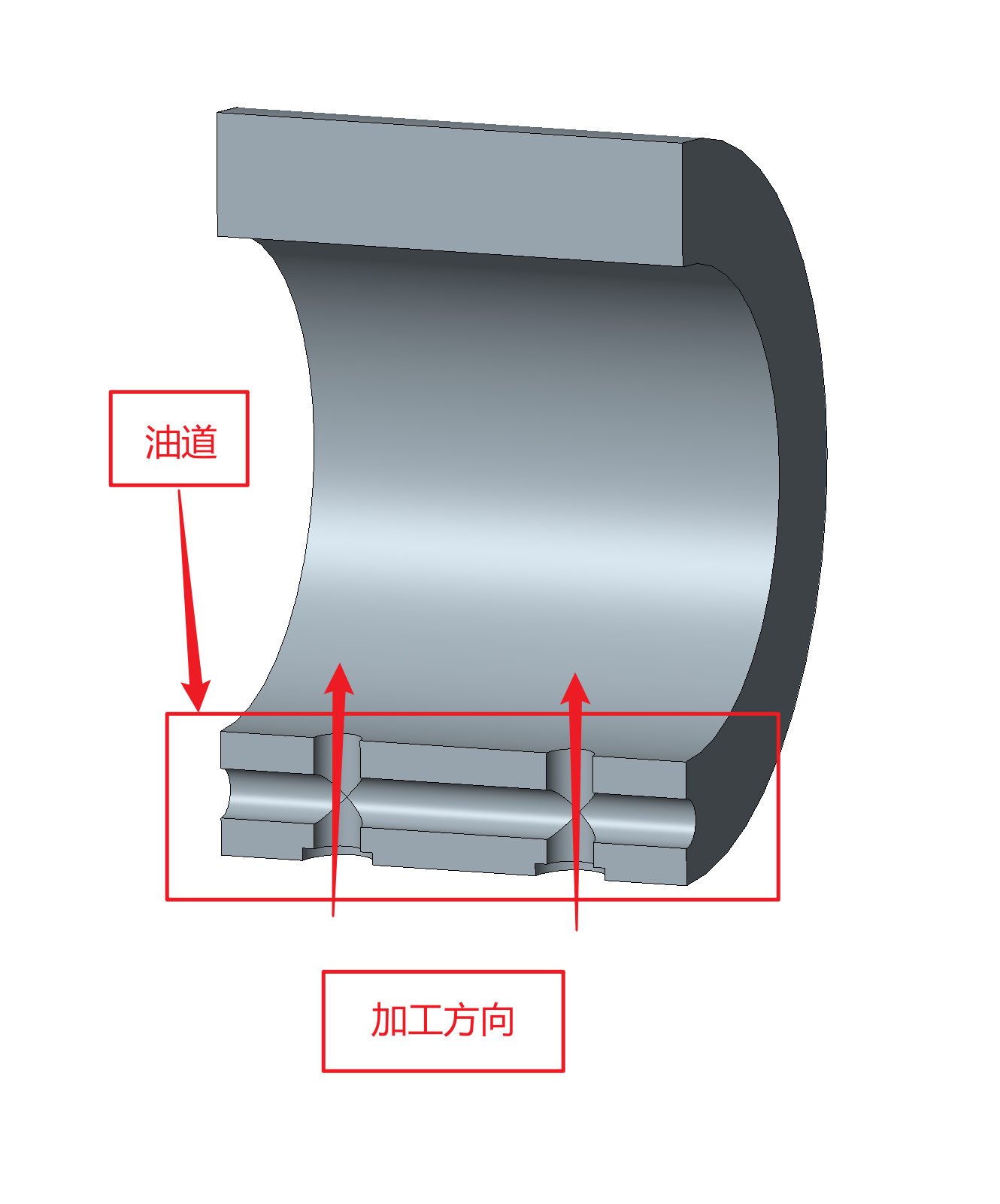

        如下图所示，我有一个零件需要加工油道如图中框选区域所示，当要加工沿零件径向的孔时，零件内腔是不好进刀的，因此从零件外面进沿这箭头方向进行钻孔加工。加工完成之后靠近外侧的孔需要使用螺赌进行封堵避免泄露。

——————————————————分——割——线——————————————————

1、60°通用密封管螺纹（NPT、NPSC）

        NPT即National (American) Pipe Thread的缩写，属美国标准的 60 度锥管螺纹。

A. 设计牙型

        国标中的NPT设计牙型有圆锥螺纹和圆柱螺纹两种，其中圆锥螺纹可作为内螺纹和外螺纹来使用，圆柱螺纹只能作为内螺纹使用。圆锥螺纹螺纹标记为NPT，其锥度为1/16；圆柱内螺纹标记为NPSC。

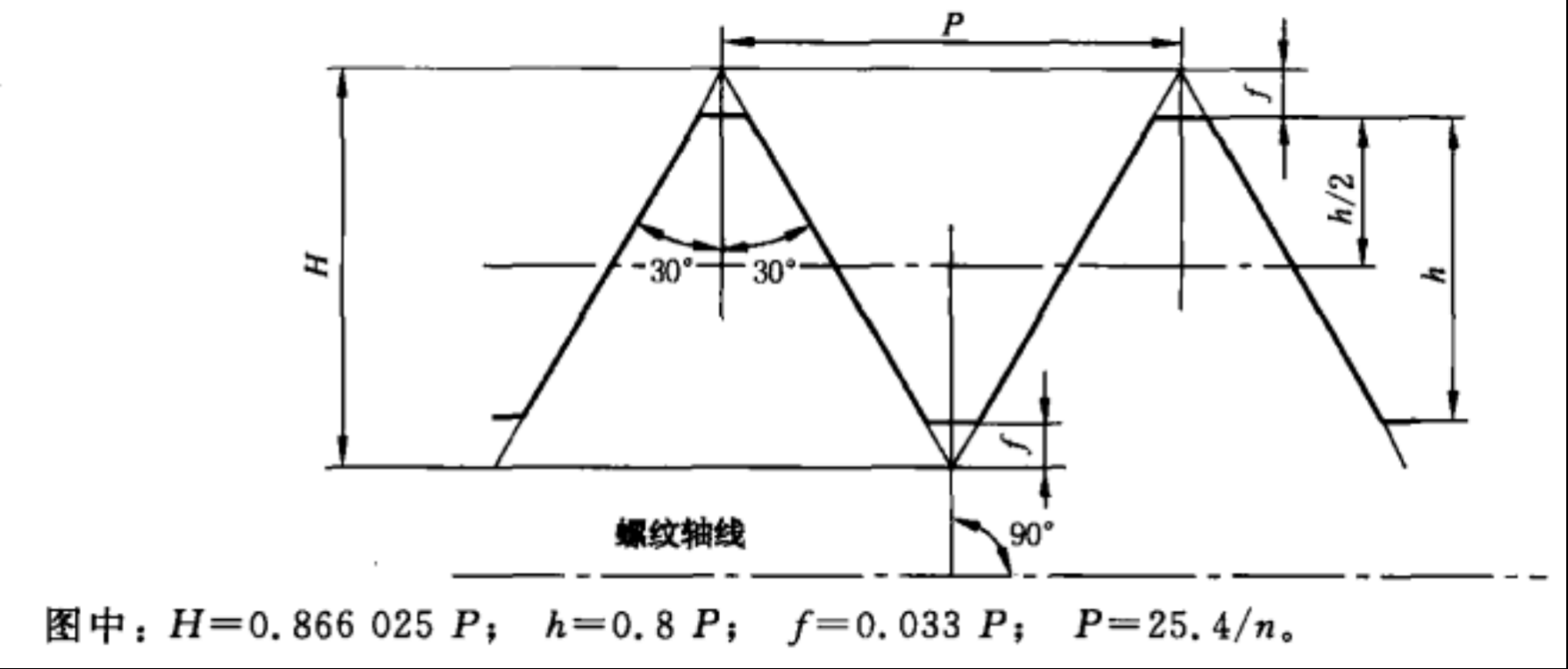

图2. 圆柱内螺纹（NPSC）牙型

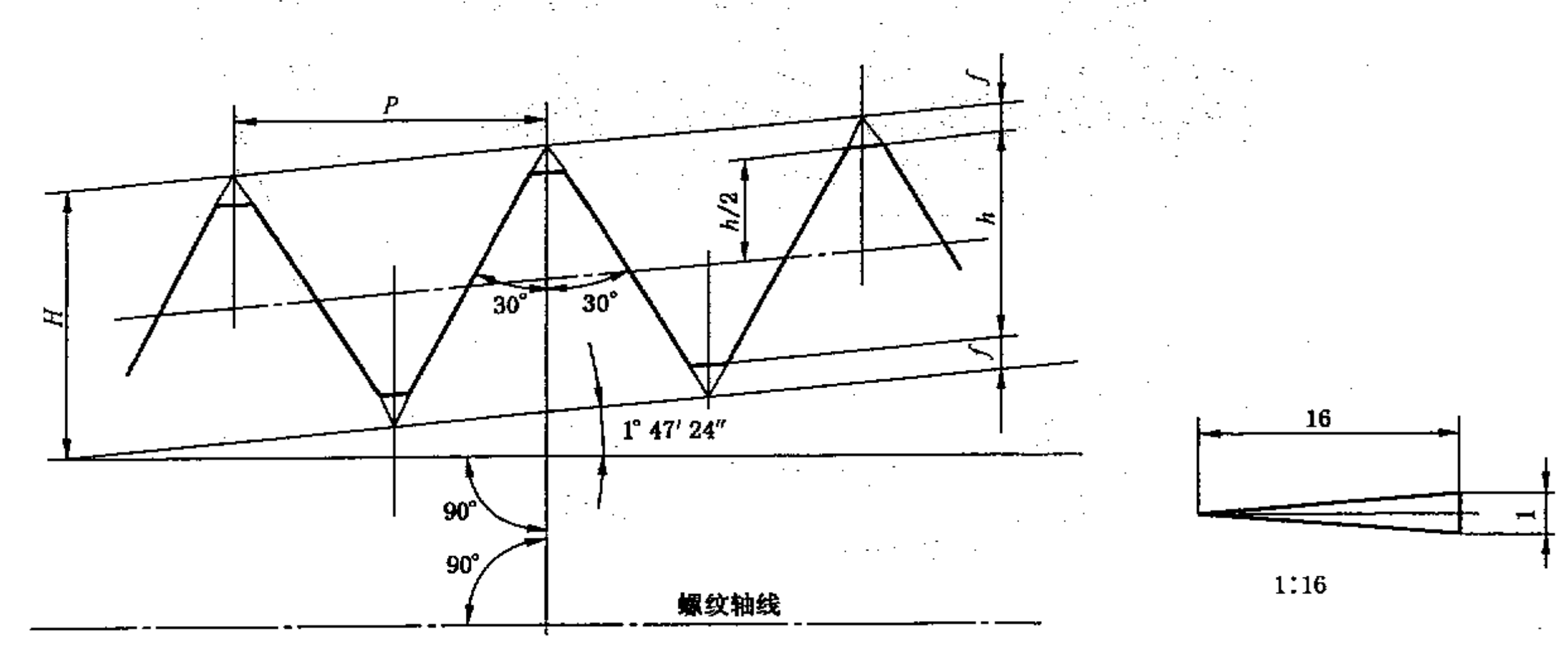

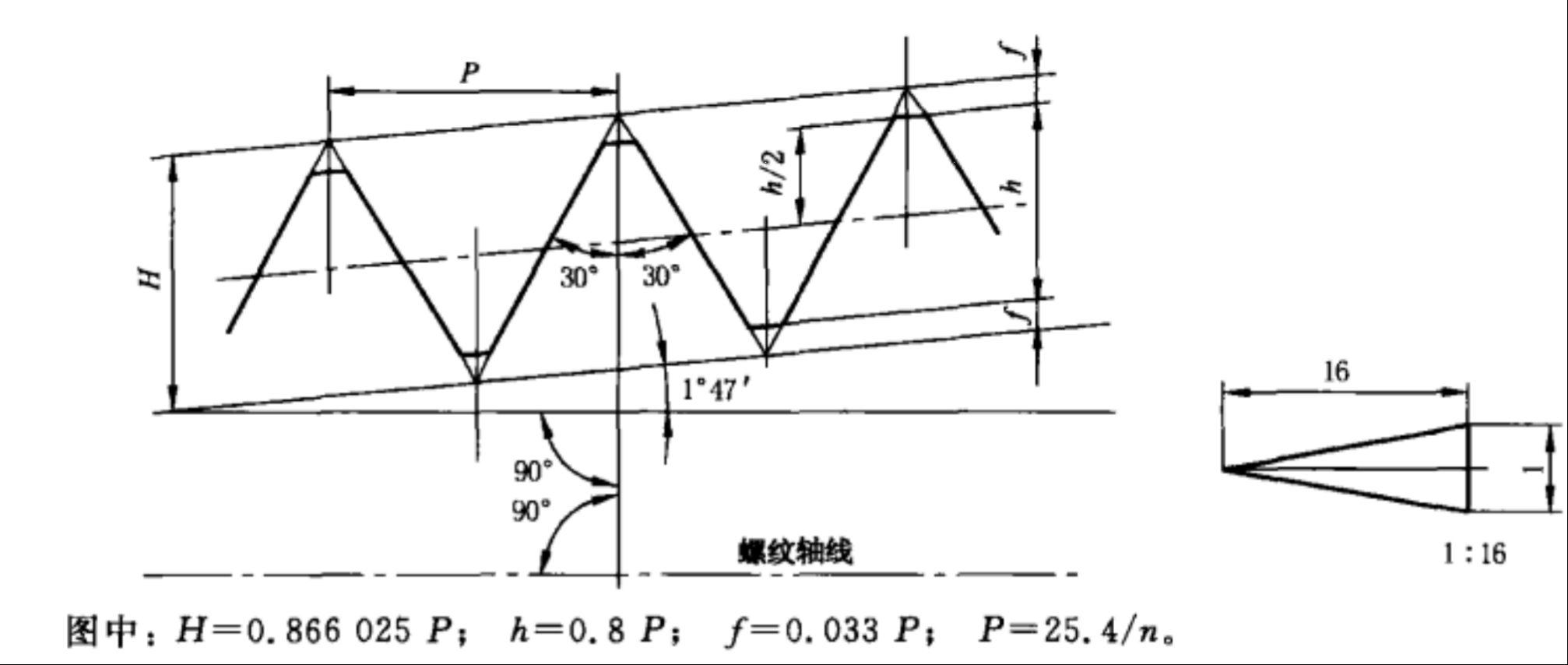

图3. 圆锥螺纹（NPT）牙型

B. 螺纹设计计算：

                                                                𝑷=𝟐𝟓.𝟒/𝒏

                                                                𝑯=𝟎.𝟖𝟔𝟔𝟎𝟐𝟓𝑷

                                                                𝒉=𝟎.𝟖𝟎𝟎𝟎𝟎𝟎𝑷

                                                                𝒇=𝟎.𝟎𝟑𝟑𝑷

                                                                P—螺距

                                                                H—原始三角形高度

                                                                h—螺纹牙型高度

                                                                f—削平高度

                                                                n—在25.4mm轴向长度内所包含的牙数

C. 标注方式（NPT：圆锥管螺纹，NPSC：圆柱内螺纹）：

      a. 尺寸为3/4的右旋圆柱内螺纹：NPSC 3/4；

      b. 尺寸为6的右旋圆锥内螺纹或圆锥外螺纹：NPT 6；

      c. 尺寸为6的左旋圆锥内螺纹或圆锥外螺纹：NPT 6-LH（左旋螺纹加注“LH”）；

D. 螺纹配合方式

        锥/锥配合：即内螺纹和外螺纹都是NPT牙型

        柱/锥配合：内螺纹为NPSC（圆柱螺纹）牙型，外螺纹为圆锥螺纹（NPT）牙型

        使用要求：为确保密封可靠性，应在螺纹副内添加合适的密封介质，如缠胶带或涂抹密封胶。

E. 参考标准：

      a. 国标：GB/T 12716-2011《60°密封管螺纹》

      b. 美标：ASME B1.20.2M《通用60°管螺纹》

                     ASME B1.20.1 《通用管螺纹，英制》

2、60°干密封管螺纹（NPTF、NPSI、NPSF、PTF-SAE SHORT）

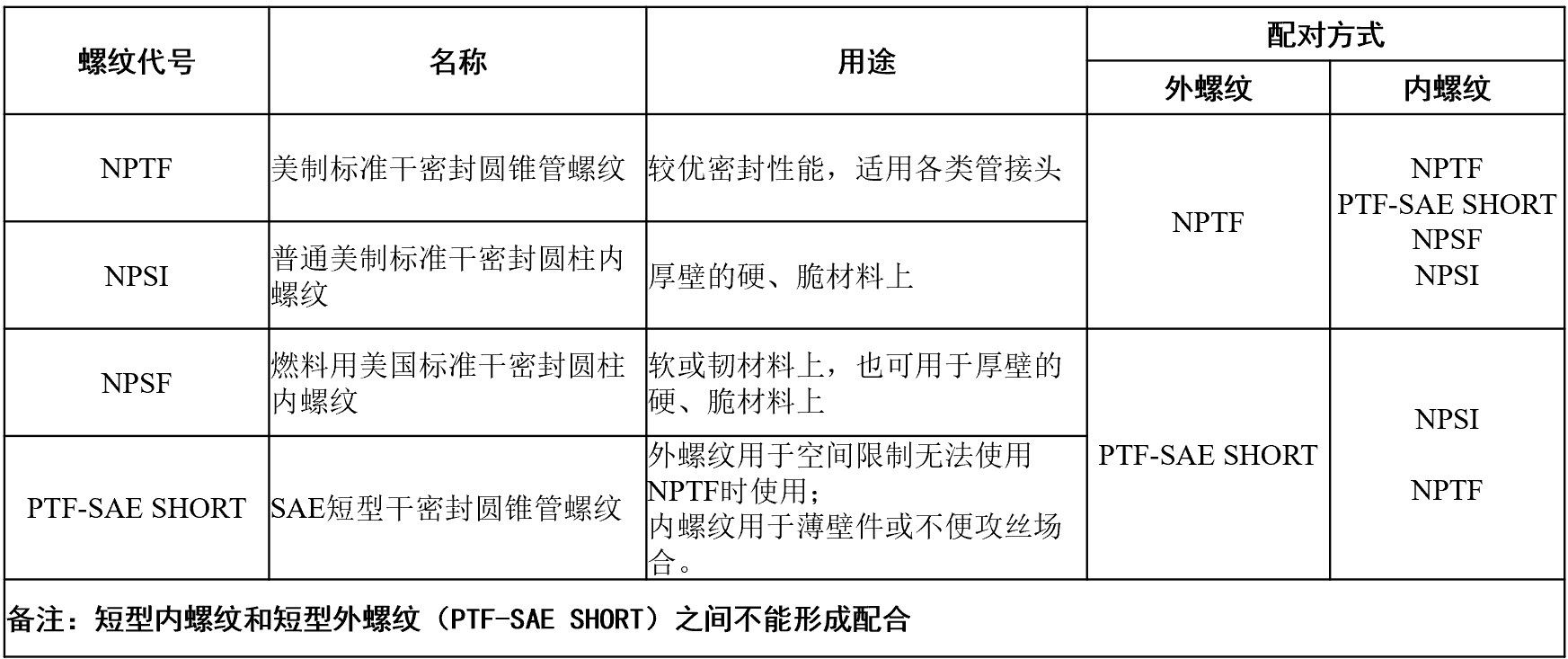

        干密封管螺纹分类较通用密封管螺纹要多，分别为NPTF（1型）、PTF-SAE SHORT（2型）、NPSF（3型）、NPSI（4型）四种，这里的1型、2型、3型、4型为螺纹类型，不清楚时还是以螺纹代号（特征代号为主）。详情查看下图：

图4. 60°干密封管螺纹

A. 设计牙型

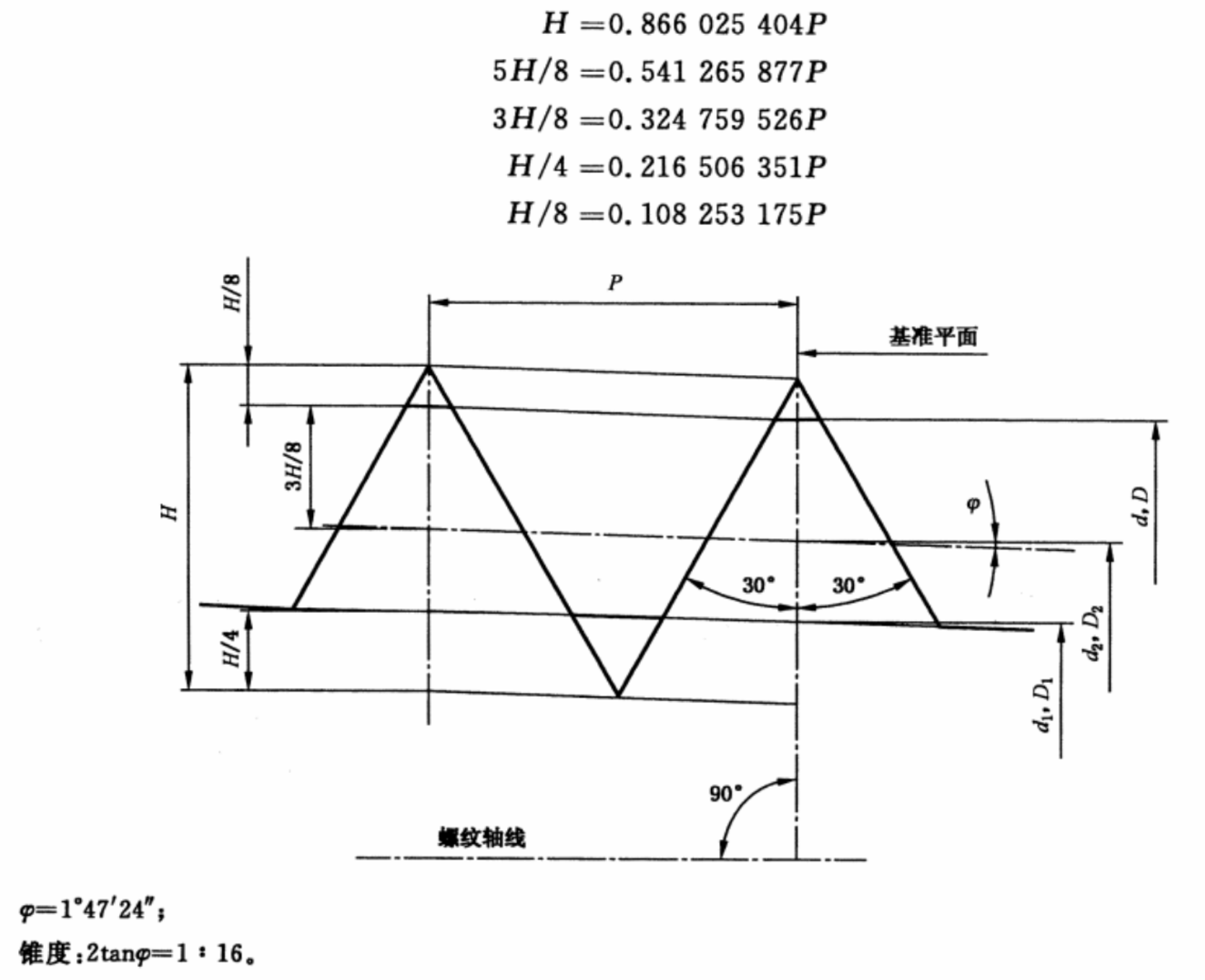

图5. 圆锥螺纹牙型（NPTF、PTF-SAE SHORT）

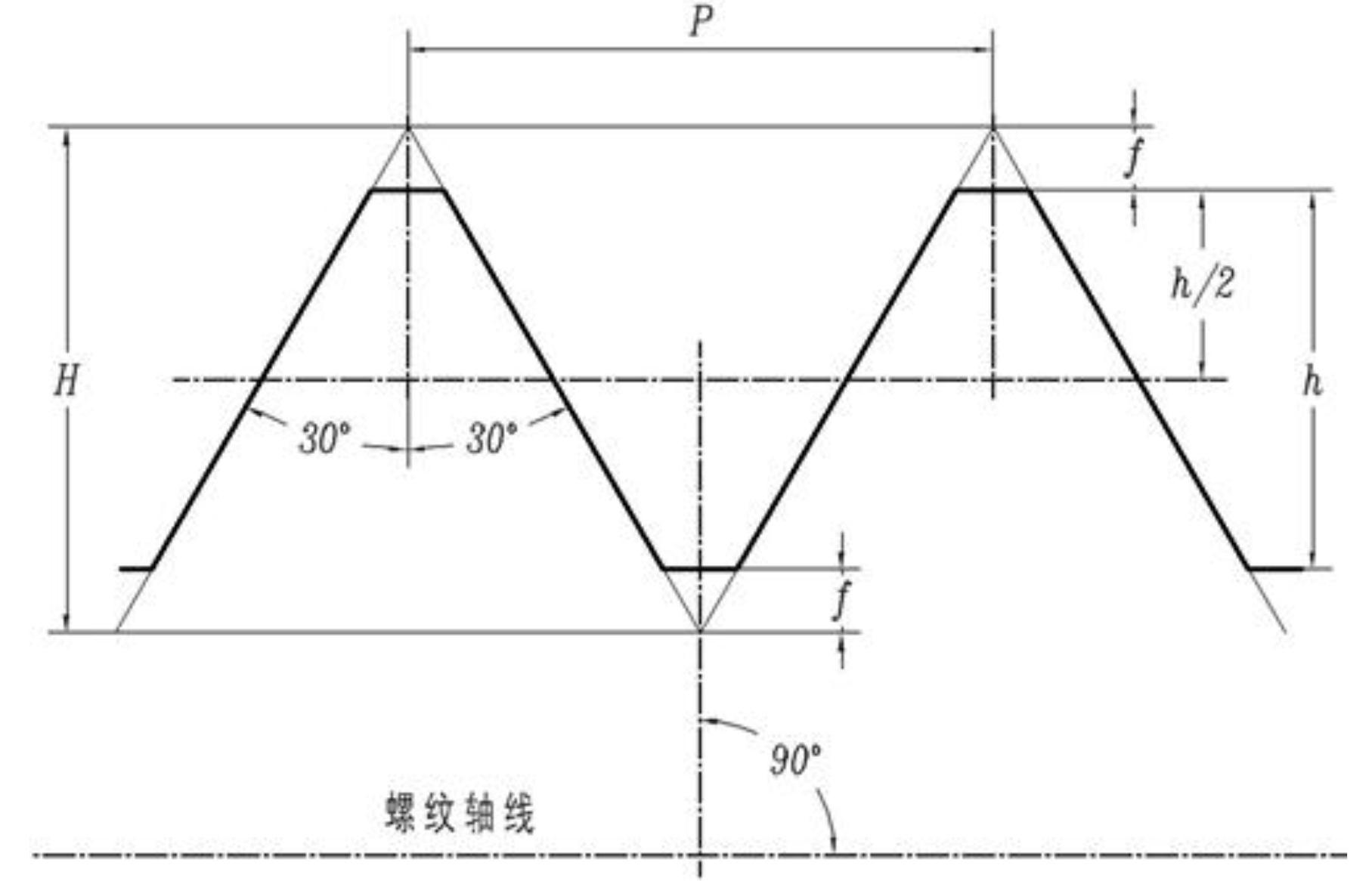

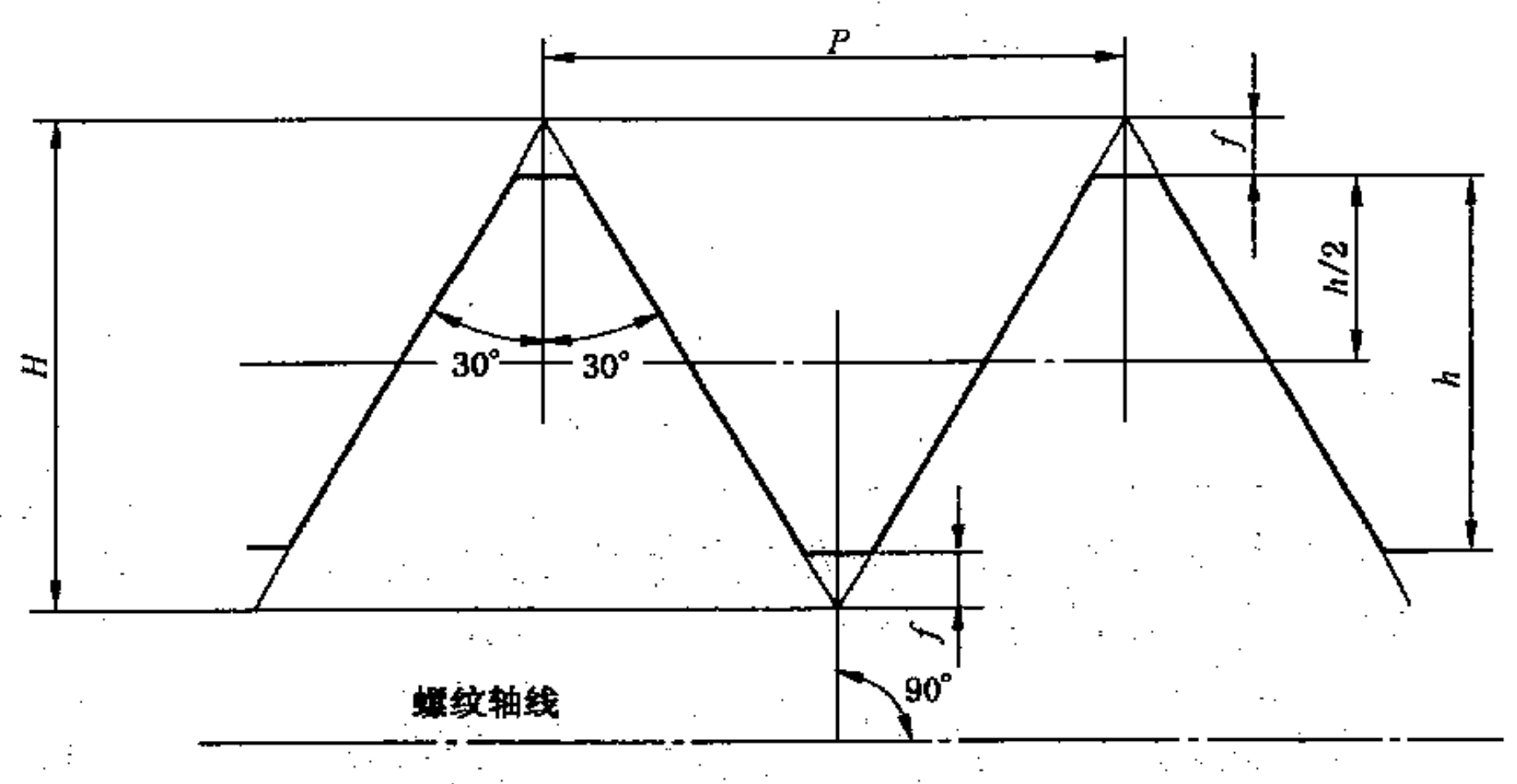

图6. 圆柱螺纹牙型（NPSF、NPSI）

B. 标记方式

        尺寸代号为3/4的1级干密封圆锥螺纹：3/4-14 NPTF-1或3/4-14 NPTF；

        尺寸代号为3/4的2级千密封圆锥螺纹：3/4-14 NPTF—2；

        尺寸代号为3/4的干密封短型圆锥螺纹：3/4-14 PTF-SAE SHORT；

        尺寸代号为1的干密封燃料圆柱内螺纹：1-11 1/2 NPSF；

        尺寸代号为3/4的干密封普通圆柱内螺纹：3/4-14 NPSI。

上述标记方式中的1级和2级表示公差等级，其中1级螺纹的公差等级代号可以省略不标出来。

C. 配合方式

        配合方式查看 “图4. 60°干密封管螺纹” ，干密封螺纹在使用时不需要密封剂或者缠绕胶带，其密封功能式依靠螺纹过盈配合实现。螺纹的详细设计参数可以查看相关标准：

        a. 国标：GB/T 27944《60°干密封管螺纹》

        b. 美标：ASME B1.20.3《干密封管螺纹》

3、60°非密封管螺纹（NPSM、NPSL、NPTR、NPSH、NH、NHR）

        美制非密封管螺纹主要有四种（图7、8、9、10）

图7.  栏杆圆锥螺纹（NPTR）

图8. 紧固圆柱螺纹（NPSM）

图9. 锁紧螺母圆柱螺纹（NPSL）

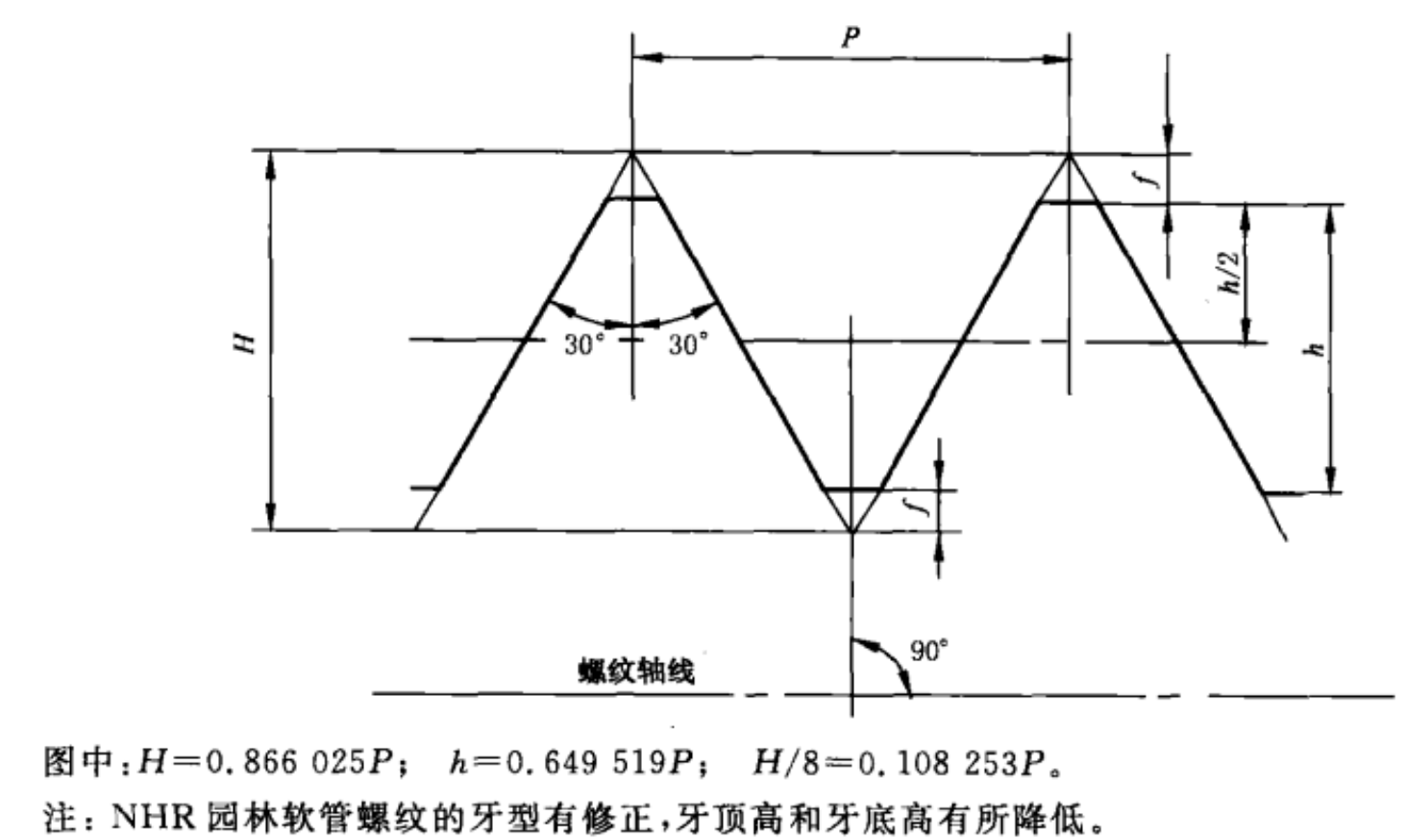

图10. 软管接头圆柱螺纹（NPSH、NH、NHR）

相关参考标准：

        NPSM、NPSL、NPTR可参考标准：ASME B1.20.1 ；

        NPSH、NH、NHR可参考标准：ASME B1.20.7。

4、55°密封管螺纹（PT、Rc、Rp、R1、R2、）

A. PT螺纹

        Pipe Thread的缩写，55°密封圆锥管螺纹，锥度1：16（对应R1/R2和Rc/Rp等英制密封管螺纹，规格相同时PT与R1/R2和Rc/Rp可以直接互换）。在使用时需要添加密封介质才能实现最佳密封效果。

B. 设计牙型

图11. 圆柱内螺纹设计牙型

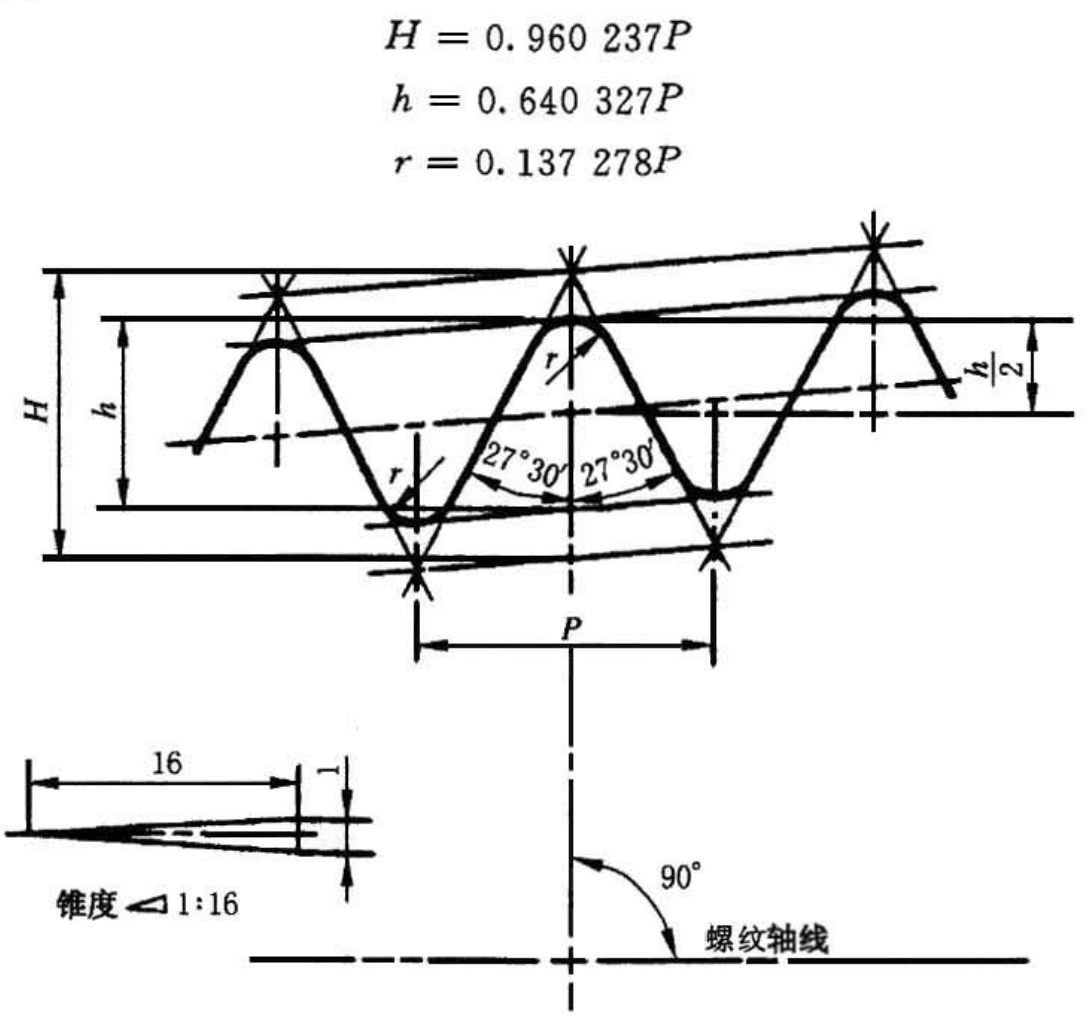

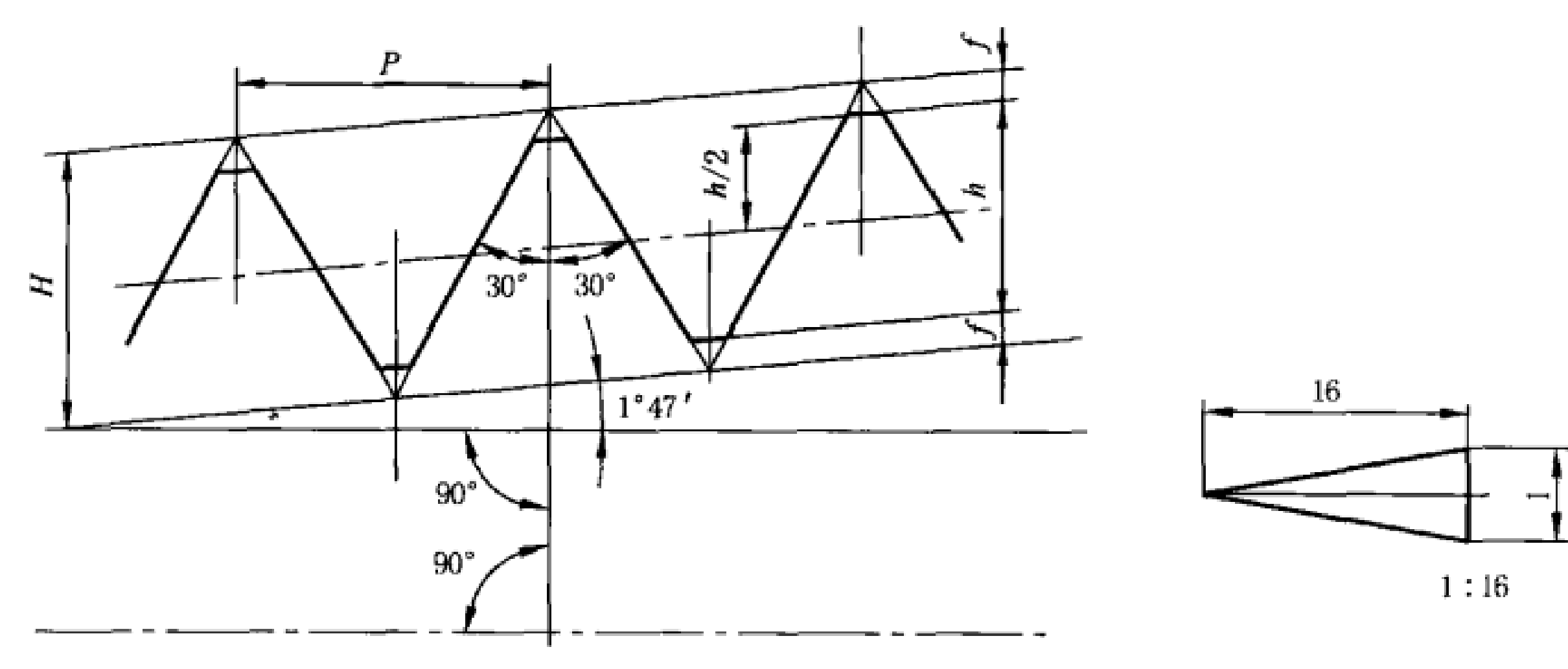

图12. 圆锥外螺纹设计牙型

C. 标记方式

        a. 螺纹特征代号：

        ——表示圆柱内螺纹；

        ——表示与圆柱内螺纹相配合的圆锥外螺纹。

        ——表示与圆锥内螺纹；

        ——表示与圆锥内螺纹配合的圆锥外螺纹。

       b. 标记示例：

       尺寸代号为3/4的右旋圆柱内螺纹的标记：  3/4

       尺寸代号为3的右旋圆锥外螺纹的标记：  3

       尺寸代号为3/4的右旋圆锥内螺纹的标记：  3/4

       尺寸代号为3的右旋圆锥外螺纹的标记：  3

D. 配合方式及参考标准

        柱/锥配合：GB/T 7306.1 《55°密封管螺纹 第一部分：圆柱内螺纹与圆锥外螺纹》

        锥/锥配合：GB/T 7306.2 《55°密封管螺纹 第二部分：圆锥内螺纹与圆锥外螺纹》

5、55°非密封管螺纹（G、PF）

        G是管螺纹的统称(Guan) ，55°非螺纹密封管螺纹，标记为G代表圆柱螺纹（对应英制非密封圆柱管螺纹PF，相同规格时可与G螺纹直接互换），使用时需要密封介质。

A. 设计牙型

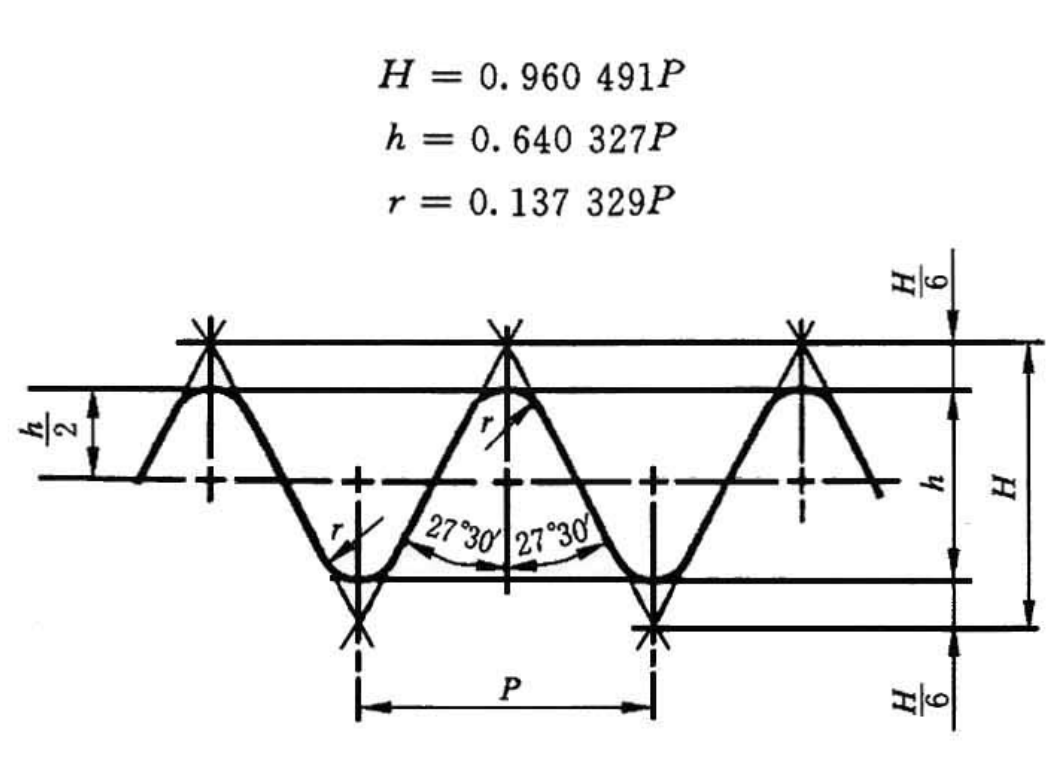

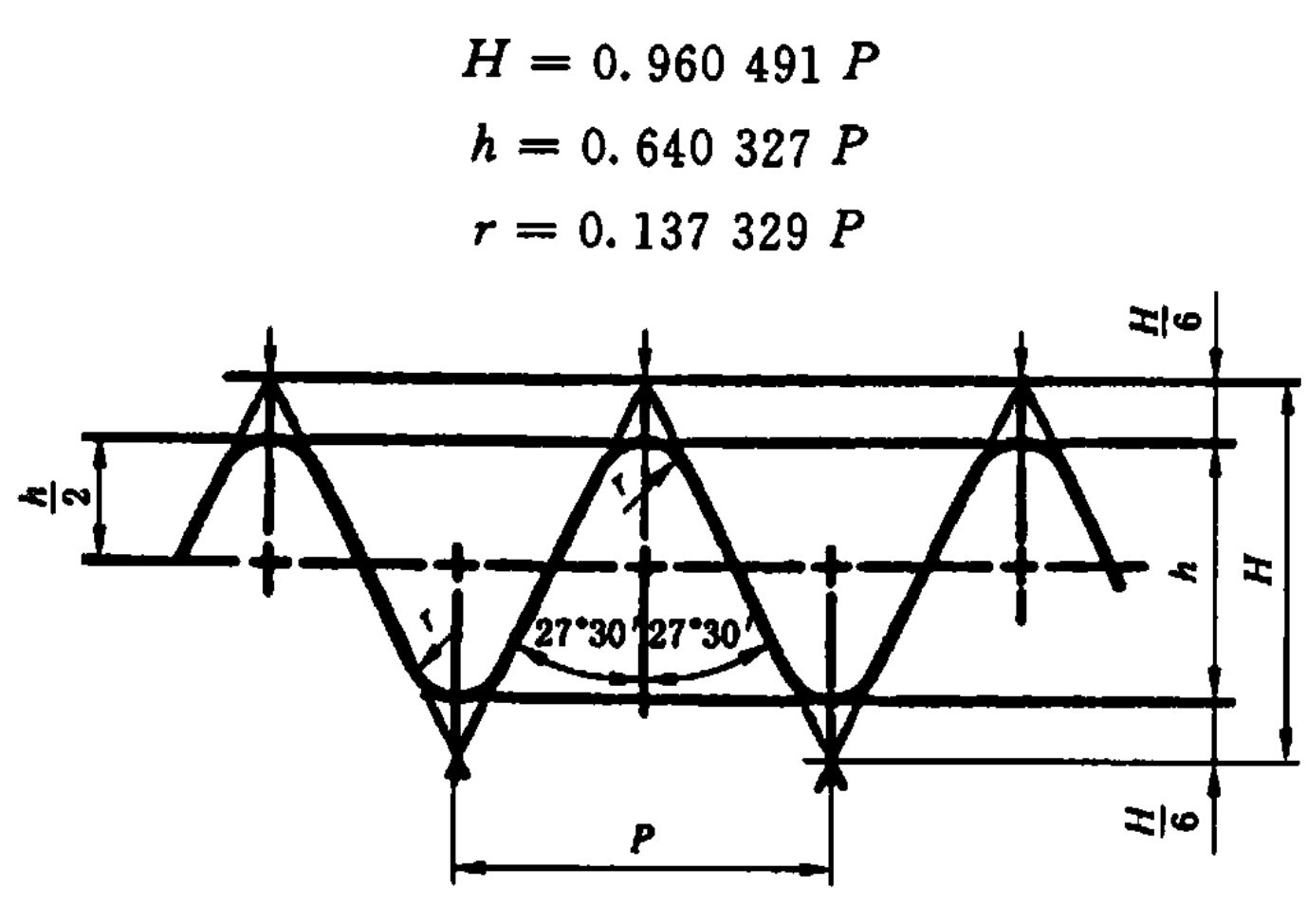

图13. 圆柱螺纹设计牙型

B. 标记方法

        螺纹公差等级代号：对外螺纹，分A、B两级进行标记；对内螺纹，不标记公差等级代号。

        a. 螺纹特征代号：G

        b. 标记示例：

        尺寸代号为2的右旋圆柱内螺纹的标记：G 2

        尺寸代号为3的A级右旋圆柱外螺纹的标记：G 3 A

        尺寸代号为4的B级右旋圆柱外螺纹的标记：G 4 B

C. 参考标准

        GB/T 7307《55°非密封管螺纹》、ISO228-1

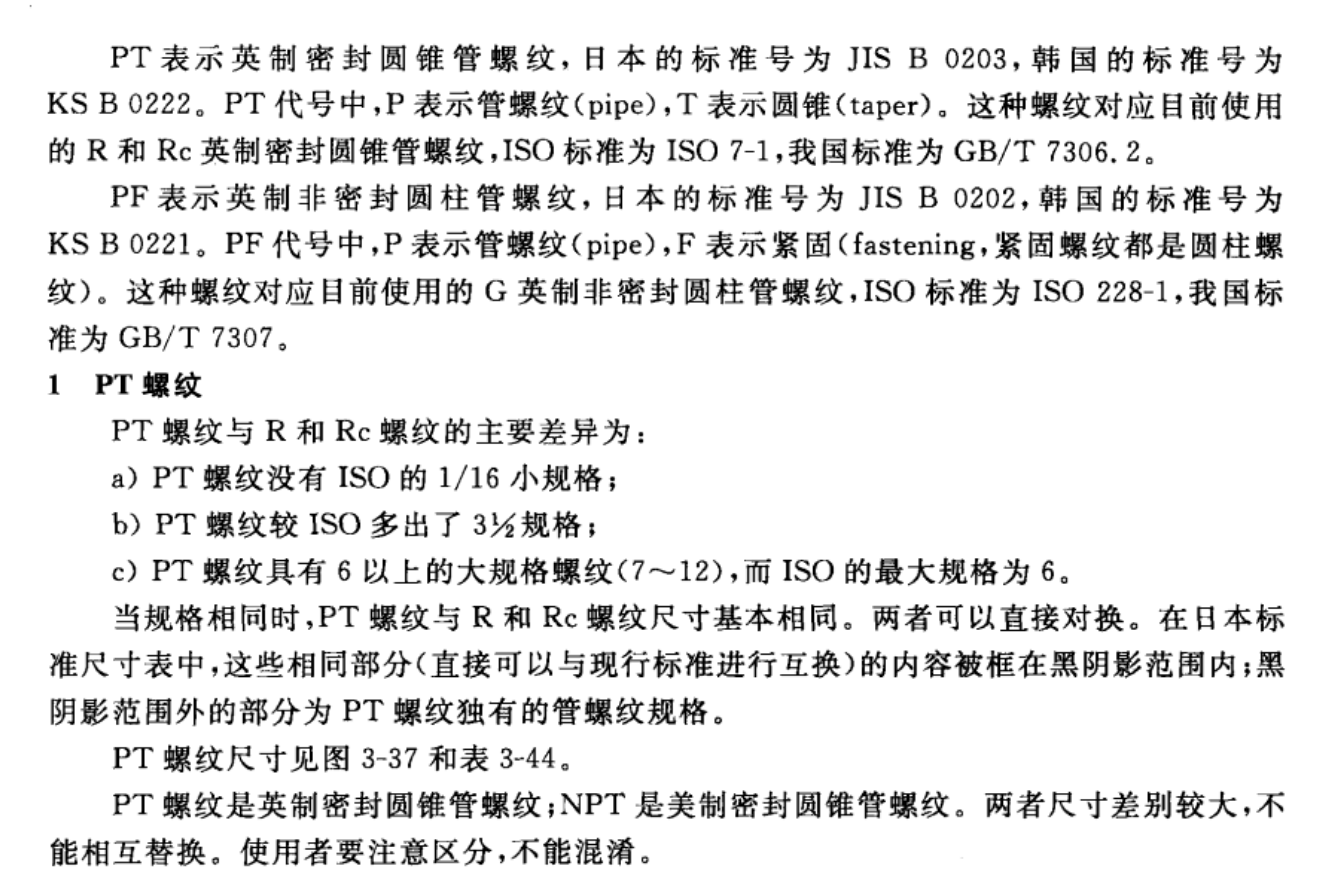

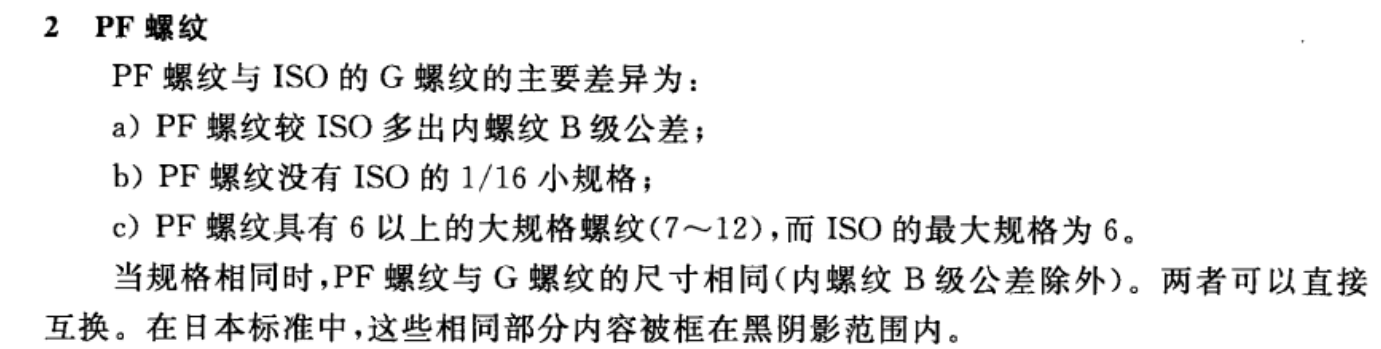

D. 引用《公制、美制和英制螺丝标准手册》中的部分内容如下

6、60°米制密封管螺纹（Mc、Mp）

        60°米制密封管螺纹和60°通用密封管螺纹一样，在使用时需要涂抹密封剂或者缠胶带才能实现最佳的密封效果。

A. 基本牙型

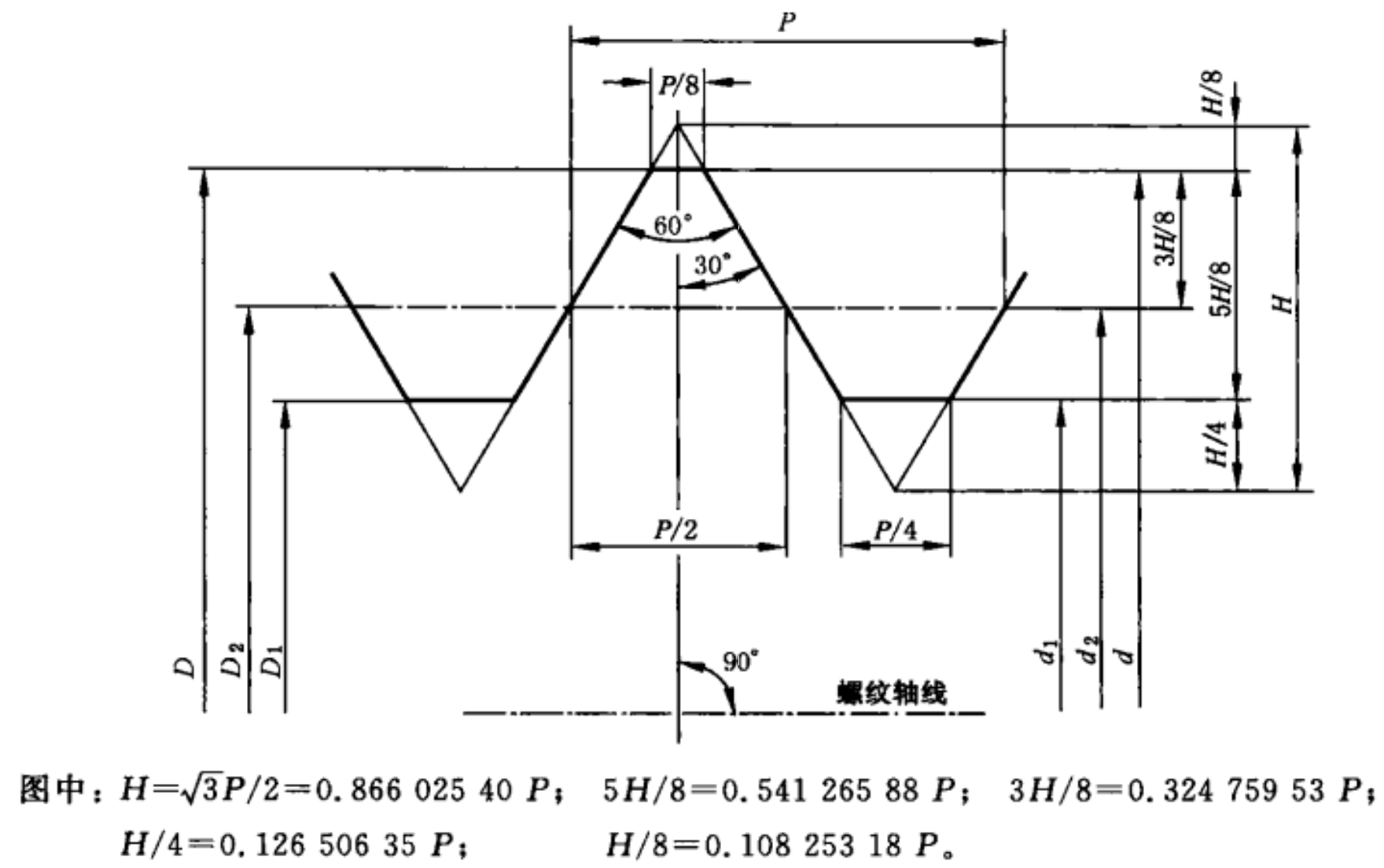

图14. 圆锥外螺纹设计牙型

B. 配合方式

        锥/锥配合

        柱/锥配合：圆柱螺纹只能作为内螺纹使用。

C. 标记方式

a. 螺纹特征代号

        圆锥螺纹的特征代号为 “Mc”；圆柱内螺纹的特征代号为 “Mp”；螺纹尺寸代号为“公称直径x螺距”，公称直径和螺距数值的单位为毫米。

b. 标记示例:
        公称直径为 12 mm、螺距为1mm、标准型基准距离、右旋的圆锥螺纹：Mc12x1；

        公称直径为 20 mm、螺距为1.5 mm、短型基准距离、右旋的圆锥外螺纹：Mc20x1.5-S；

        公称直径为 42 mm、螺距为2mm、短型基准距离、右旋的圆柱内螺纹：Mp42X2-S。

D. 参考标准

        GB/T 1415《米制密封螺纹》

7、60°米制非密封螺纹

        其基本螺纹设计与普通螺纹区别不大，这里不做过多赘述，相关标准可查阅：

        GB/T 1414《普通螺纹 管路系列》

三、应用

        管螺纹主要应用在齿轮箱的注、放油口，零件的工艺孔、管路接头等，常见的有NPT、NPSC。以前还有ZG（即锥管），现在已经替换为R系列。有相关标准可查（第四章）。锥螺纹常见于汽车行业标准中如QC/T 378、QC/T 403等。

        对于管螺纹的标准件应用（螺堵、管接头），可查《汽车标准件手册》，吉林科学技术出版社出版的和东风汽车紧固件有限公司的均可。内容差不多。这里简单列举一些，详情可查阅标准件手册。

标准件代号	参考标准	名称
Q614B	QC/T 379	方头锥形螺塞
Q618B	QC/T 381	六角头锥形螺塞
Q619B	QC/T 378	内六角锥形螺塞
Q805	QC/T 399	卡套式锥螺纹 直通接头体

        标准件手册参考链接（提供标准查询、标准件三维模型下载）：标准件手册https://www.cnsph.com/

四、总结

        管螺纹根据牙型角、密封性能等分类较多，在实际使用过程中，多数情况还是需要查询相关标准。因此这里列出简单的内容汇总便于查询，同时提供可参考的资料以供大家查询使用。

        需要说明的是，表中的内容是对上文的总结，比如标注方式看不懂，可以返回根据类型查看相关目录内容，都有介绍。

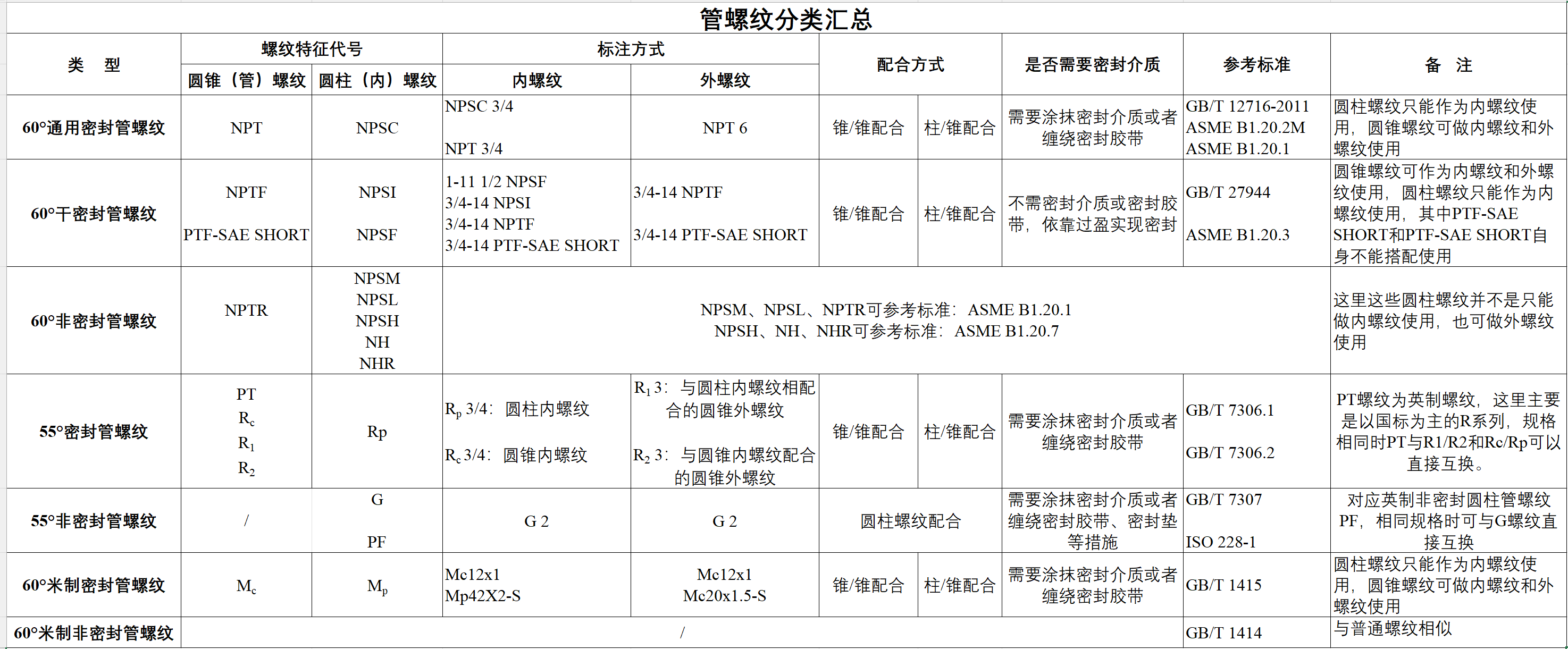

图15. 管螺纹汇总

        针对文中难免会出现错误，欢迎纠错指正，同时大家也可以参考中国标准出版社出版的《公制、美制和英制螺丝标准手册》。
