【沁恒WCH CH32V307V-R1在RT-Thread Studio上环境配置教程】

1. 前言

• 作为全新一代开源精简指令集，RISC-V在嵌入式领域备受关注，沁恒微电子基于自研RISC-V架构青稞微处理器，推出高性能、无线型、低功耗等多个系列的RISC-V MCU产品。采用RISC-V架构的MCU已获得越来越多工程师的青睐，并应用到实际产品开发中，RISC-V生态正逐渐起步。🌻🌻🌻
• “RISC-VMCU创新应用大赛”以嵌入式应用为导向，以培养RISC-V MCU产业人才为目标，打造RISC-V MCU创新应用平台，助力RISC-V在国内更好的扎根落地，并在应用中快速发展壮大。🌼🌼🌼
• 首届“RISC-V MCU创新应用大赛”，共有500多名工程师报名参赛，收获了众多基于通用增强型CH32V103、低功耗蓝牙CH573等RISC-V MCU的创意作品。为了进一步培养RISC-V产业人才，助力RISC-V生态建设，现开启第二届“RISC-V MCU 创新应用大赛”。本次大赛推荐基于互联型CH32V307、无线型 CH32V208两款RISC-V MCU进行创意开发。✨✨✨
• 比赛详情官网：https://www.wch.cn/RISC-V-MCU-competition/#/?indexFromSubmit=0

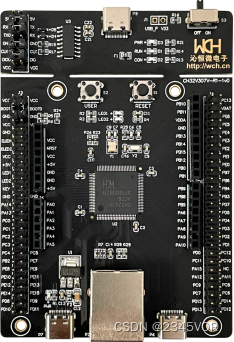

这是使用RT-thread IDE开发的项目，支持在RISC-V核心基础硬件CH32V307评估板上使用带有msh Shell的RTOS快速原型。

MCU：CH32V307VCT6，主频 144MHz，FLASH和RAM可配置
LED：2个，用户 LEDs， LED1（blue），LED2(red)。
按键：3个，Reset， User 和 Download。
USB：2个，Tpye-C。
网口：1个，内置 10M PHY。
板载 WCH-Link 下载调试工具。

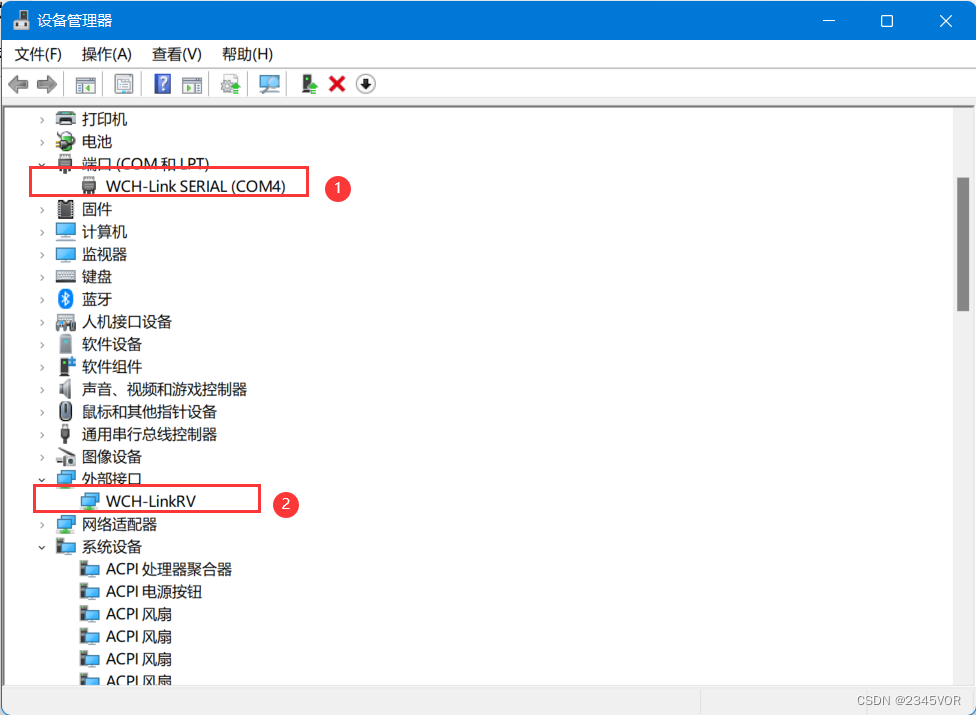

首先，应安装 CH32V307 评估板的驱动程序，打开设备管理器查看USB 端口和外部接口已准备就绪。

• CH32V307数据手册：https://www.wch.cn/downloads/CH32V20x_30xDS0_PDF.html
• CH32V307参考手册：https://www.wch.cn/downloads/CH32FV2x_V3xRM_PDF.html
• 评估板说明及参考例程：https://www.wch.cn/downloads/CH32V307EVT_ZIP.html
• CH343SER.ZIP串口地址

2. 软件配置

2.1 安装RT-Thread Studio

本次程序开发采用RT-Thread Studio集成开发环境，安装RT-Thread Studio。🥳🥳🥳

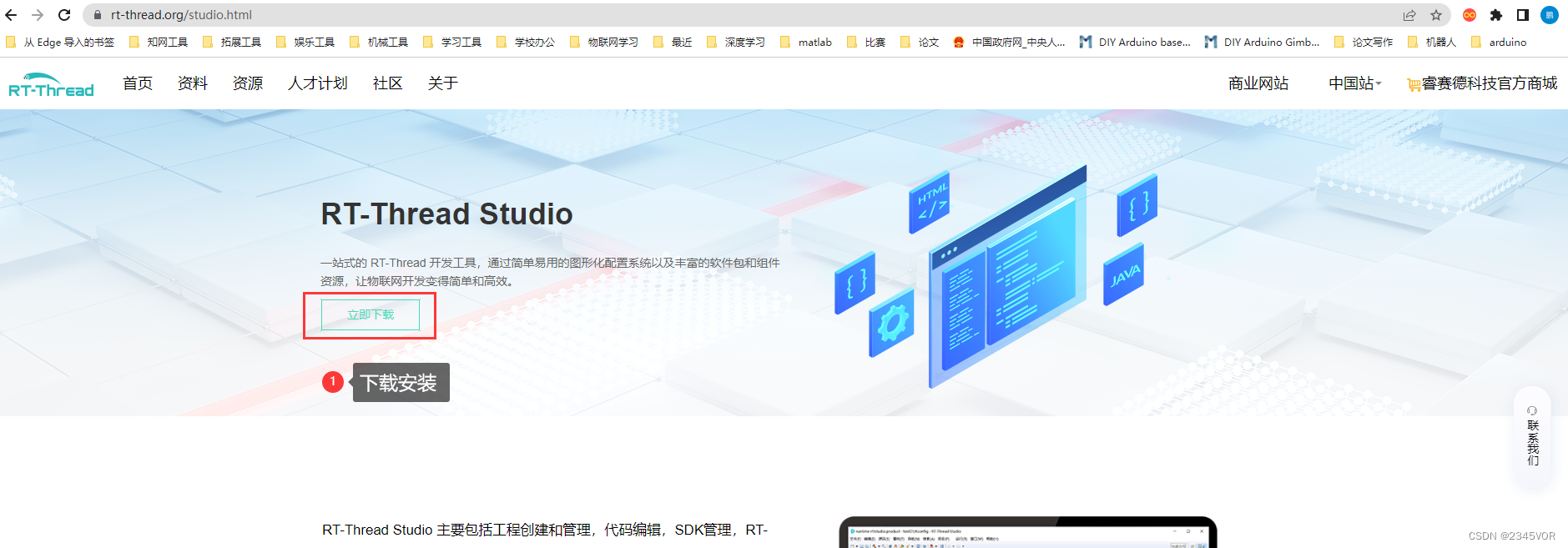

官网地址：https://www.rt-thread.org/studio.html

安装完成如下

2.2 RT-Thread Studio配置沁恒WCH CH32V307V-R1

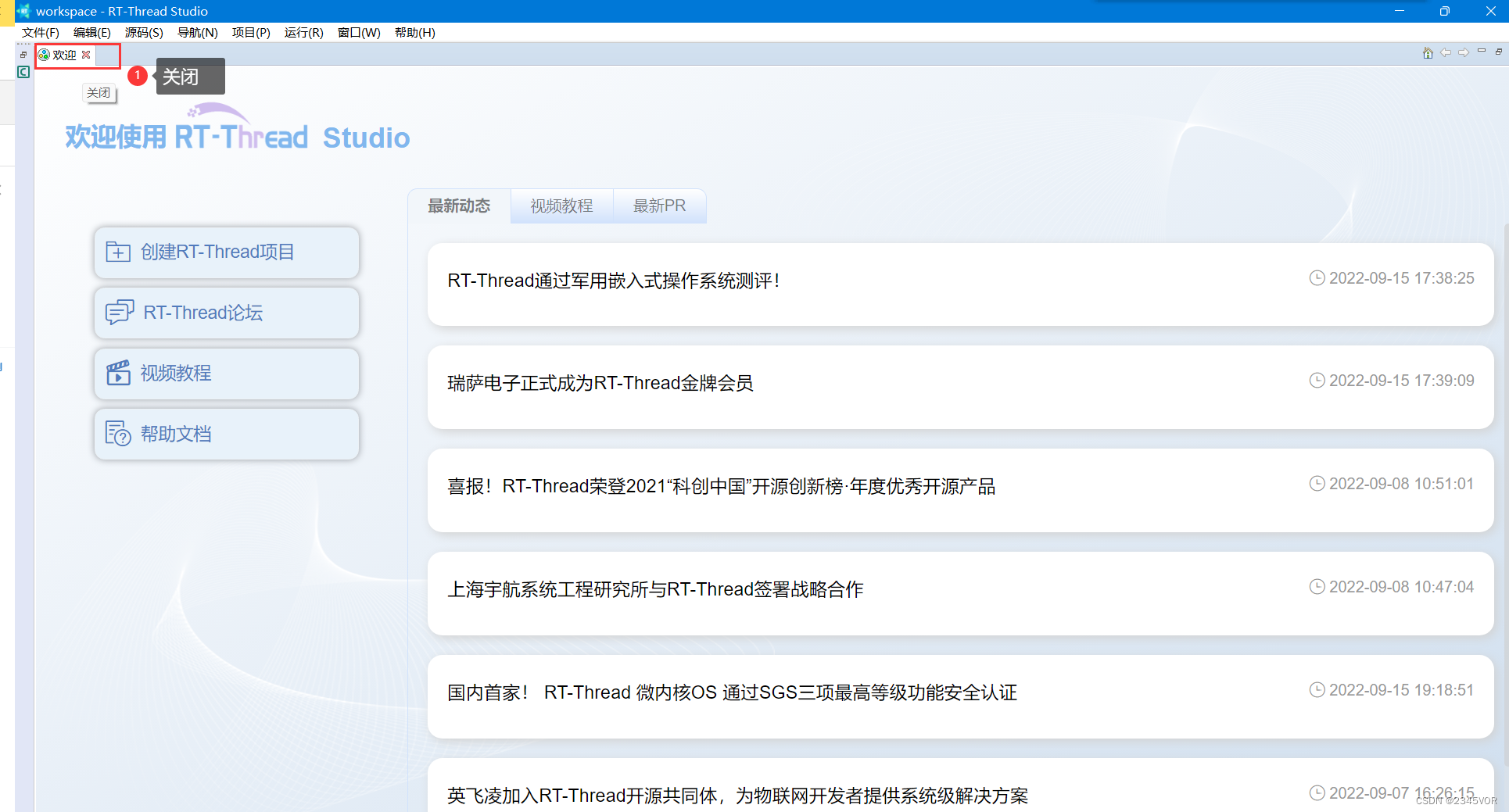

进入RT-Thread Studio然后登陆，显示如下

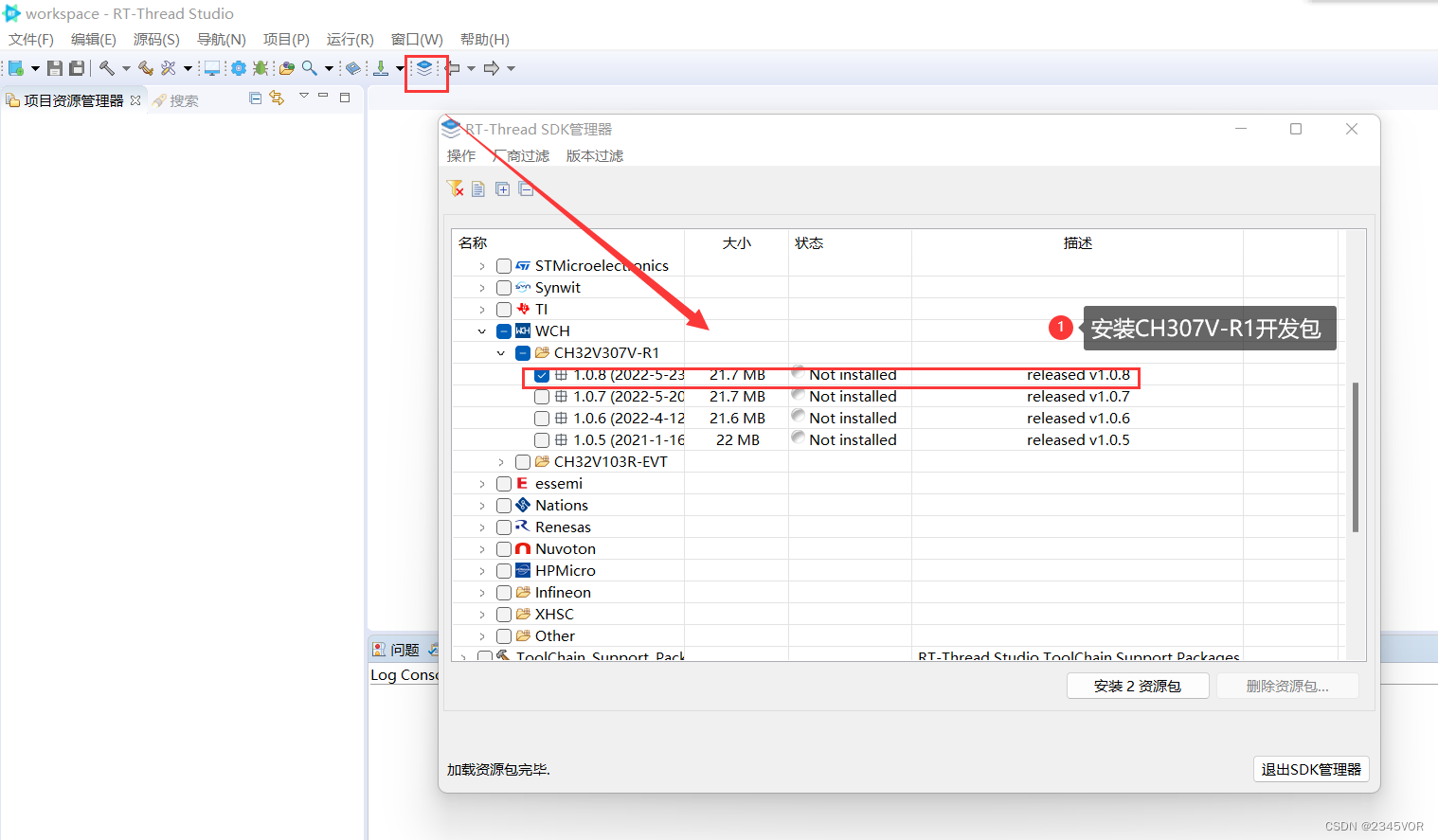

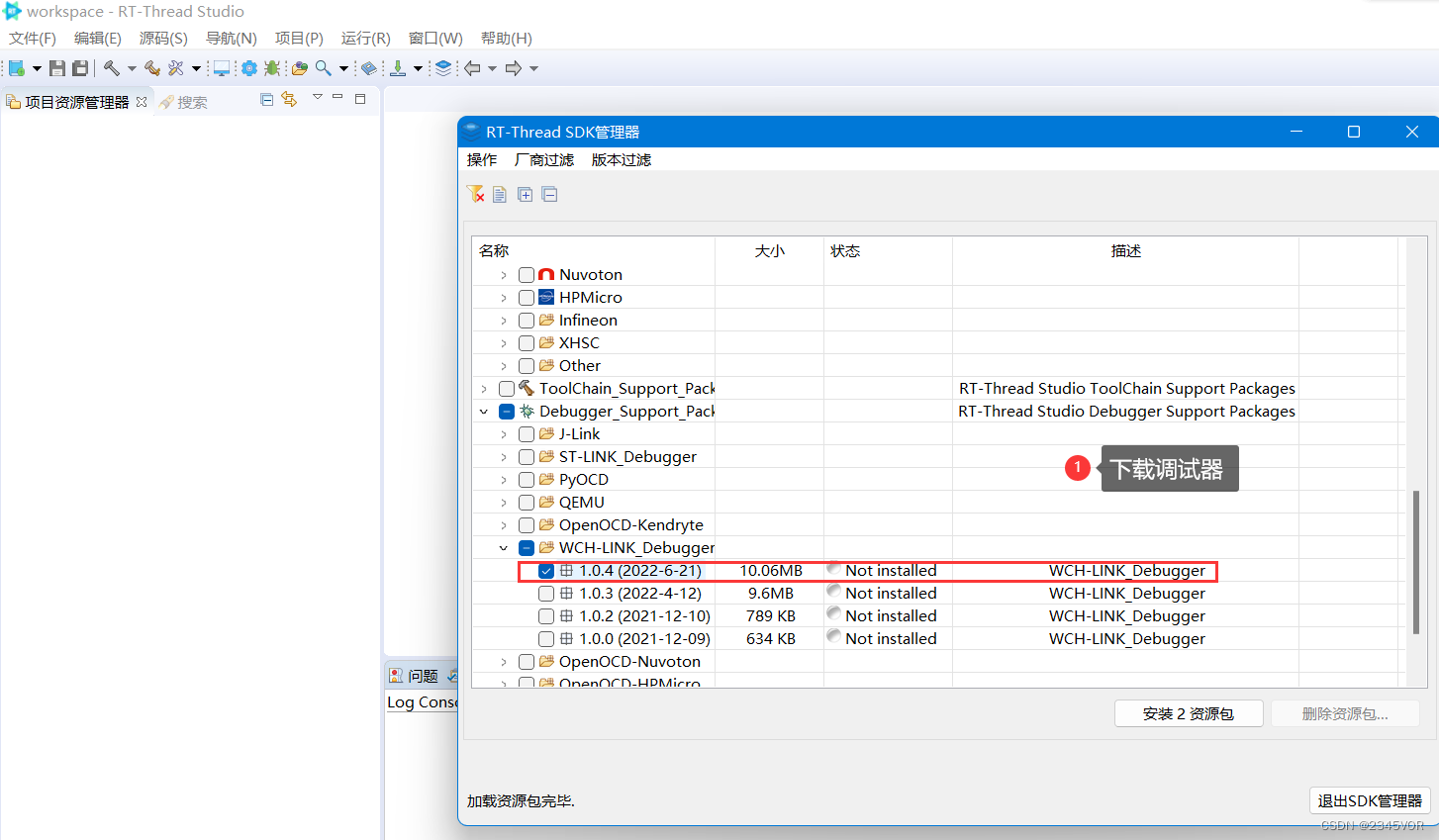

点击SDK Manage，选择安装CH307V-R1开发包和下载调试器

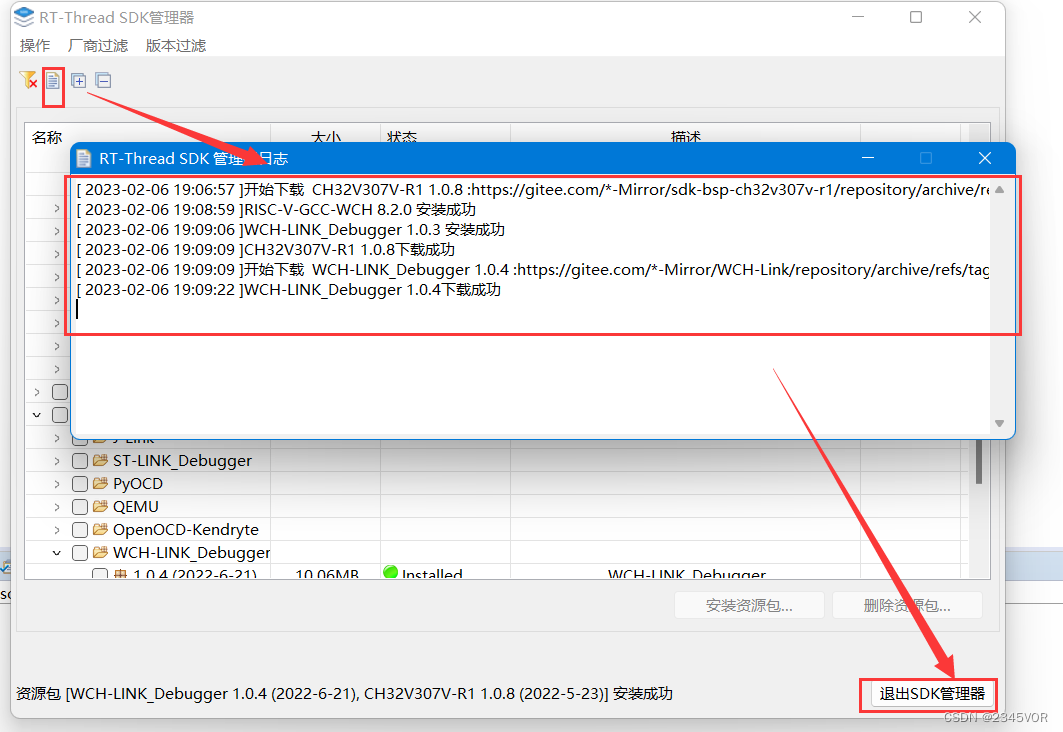

根据安装日志，可见相关包已经安装成功，退出SDK管理器

3 项目搭建

3.1 新建RT-Thread项目

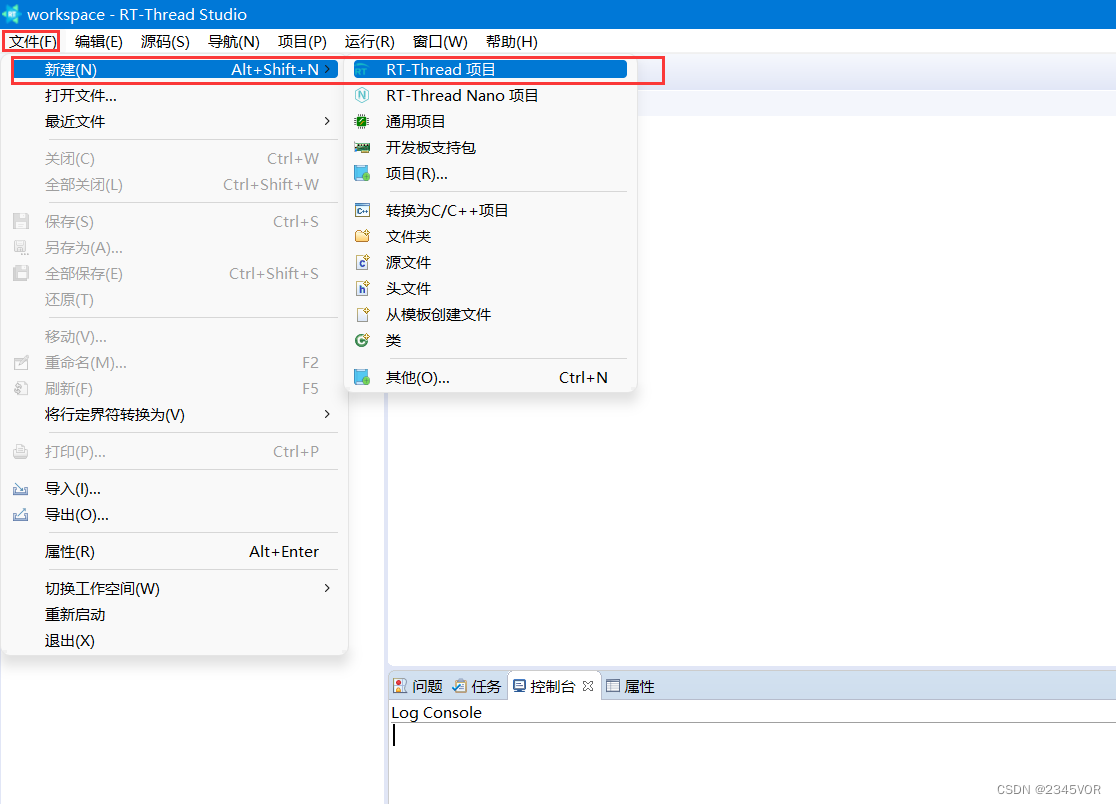

点击文件，依次新建RT-Thread项目

选择基于开发板，项目工程名称Blinky，查看对应开发板，点击完成

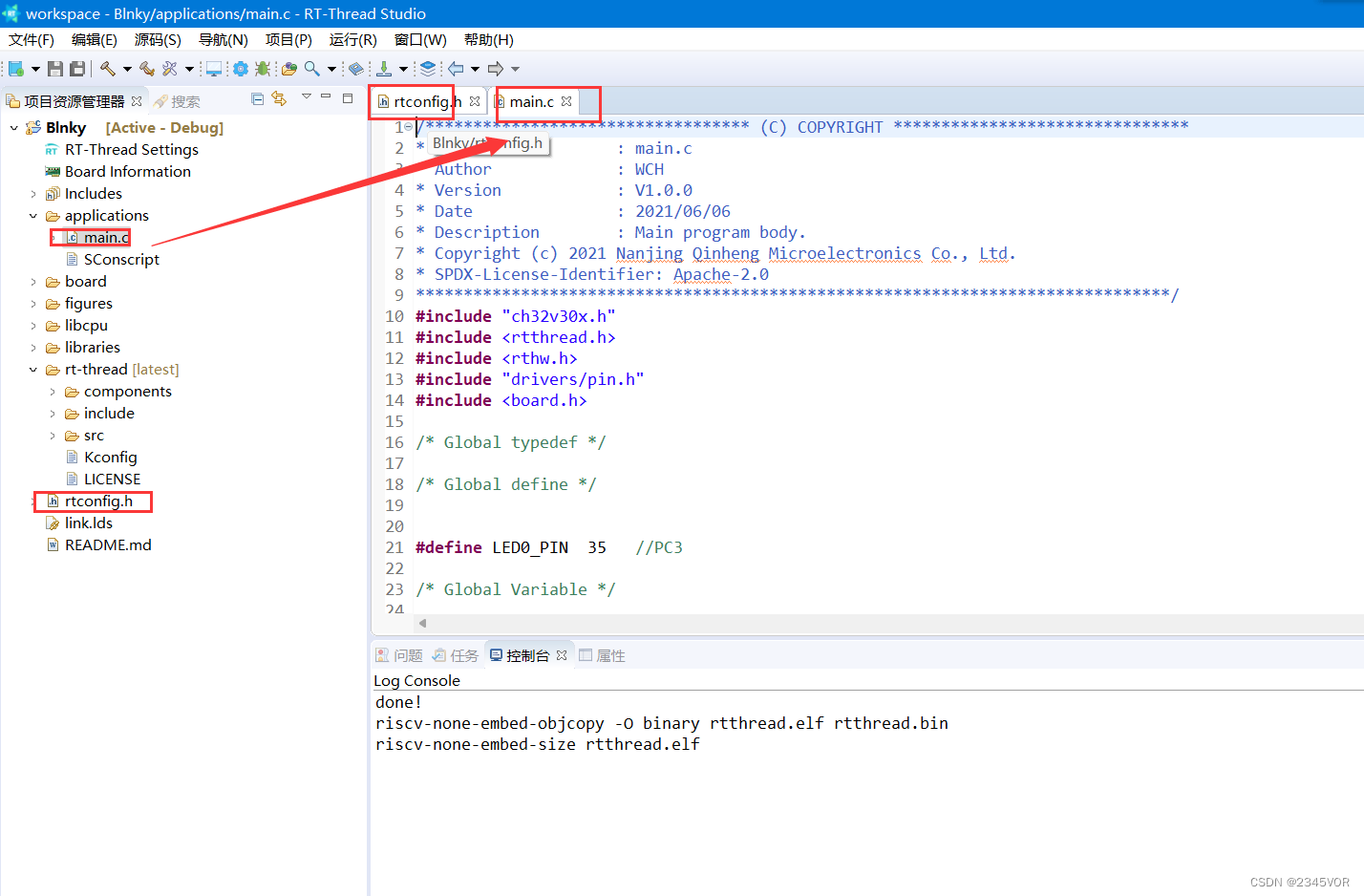

展开项目，点击applications下的main.c

main.c文件

/********************************** (C) COPYRIGHT *******************************
* File Name          : main.c
* Author             : WCH
* Version            : V1.0.0
* Date               : 2021/06/06
* Description        : Main program body.
* Copyright (c) 2021 Nanjing Qinheng Microelectronics Co., Ltd.
* SPDX-License-Identifier: Apache-2.0
*******************************************************************************/
#include "ch32v30x.h"
#include <rtthread.h>
#include <rthw.h>
#include "drivers/pin.h"
#include <board.h>

/* Global typedef */

/* Global define */


#define LED0_PIN  35   //PC3

/* Global Variable */

/*********************************************************************
 * @fn      main
 *
 * @brief   Main program.
 *
 * @return  none
 */
int main(void)
{
    rt_kprintf("MCU: CH32V307\n");
	rt_kprintf("SysClk: %dHz\n",SystemCoreClock);
    rt_kprintf("www.wch.cn\n");
	LED1_BLINK_INIT();

	GPIO_ResetBits(GPIOA,GPIO_Pin_0);
	while(1)
	{
	    GPIO_SetBits(GPIOA,GPIO_Pin_0);
	    rt_thread_mdelay(500);
	    GPIO_ResetBits(GPIOA,GPIO_Pin_0);
	    rt_thread_mdelay(500);
	}
}


/*********************************************************************
 * @fn      led
 *
 * @brief   gpio operation by pins driver.
 *
 * @return  none
 */
int led(void)
{
    rt_uint8_t count;

    rt_pin_mode(LED0_PIN, PIN_MODE_OUTPUT);
    rt_kprintf("led_SP:%08x\r\n",__get_SP());
    for(count = 0 ; count < 10 ;count++)
    {
        rt_pin_write(LED0_PIN, PIN_LOW);
        rt_kprintf("led on, count : %d\r\n", count);
        rt_thread_mdelay(500);

        rt_pin_write(LED0_PIN, PIN_HIGH);
        rt_kprintf("led off\r\n");
        rt_thread_mdelay(500);
    }
    return 0;
}

MSH_CMD_EXPORT(led,  led sample by using I/O drivers);

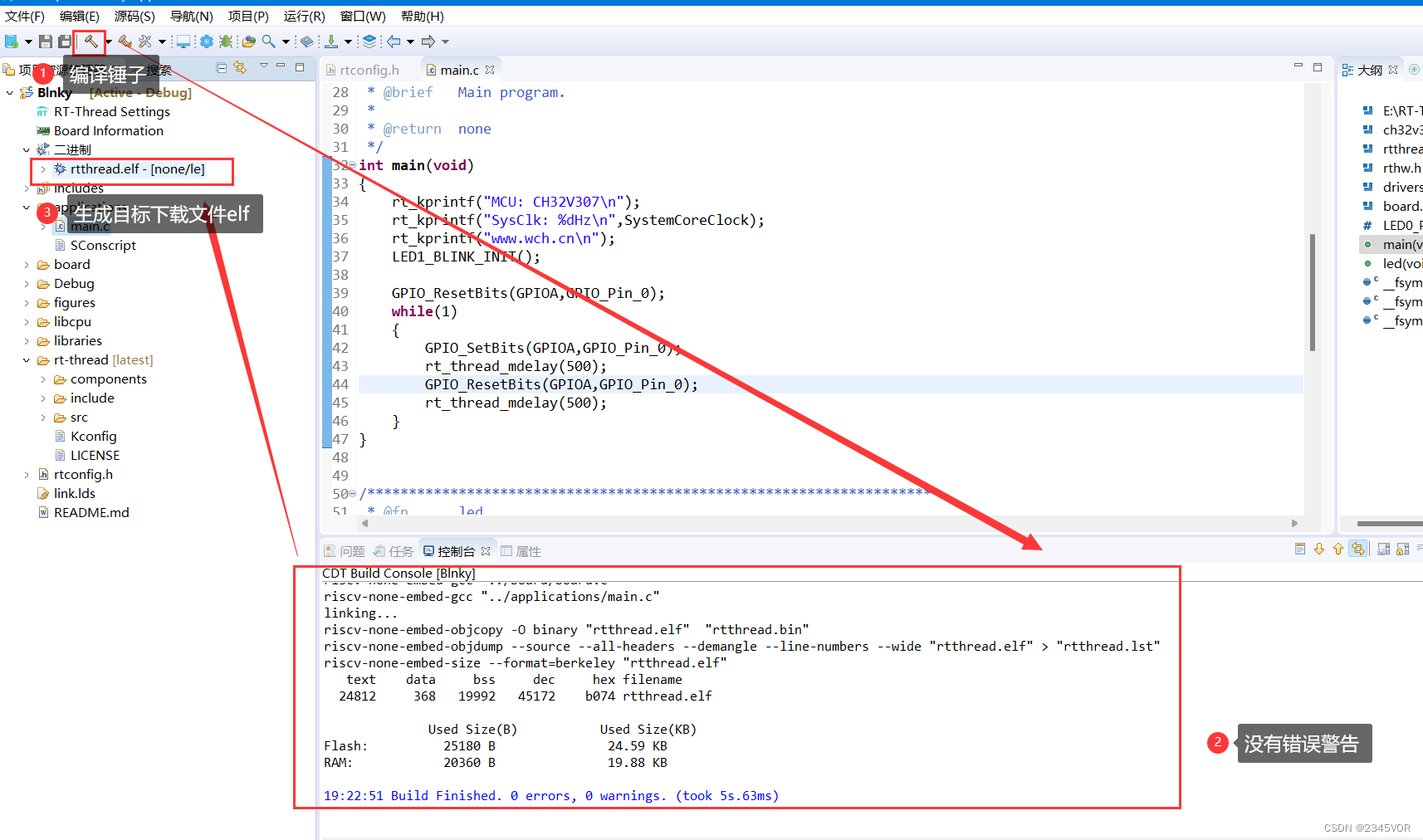

3.2 编译项目

开发板数据线连接电脑就可以开始连接调试🛹🛹🛹

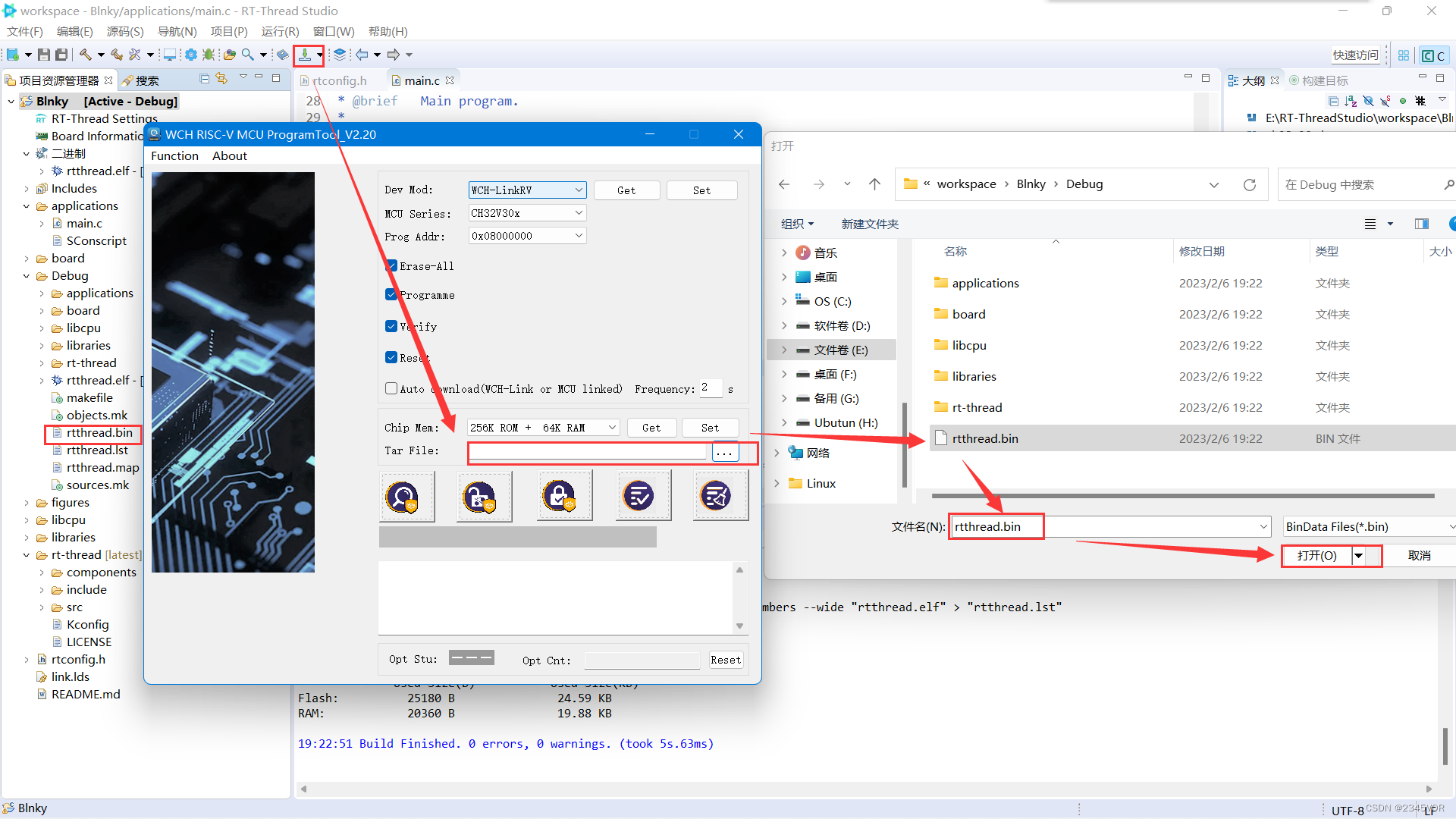

然后下载，设置下载方式，选择rtthread,bin文件（在Debug文件夹下）

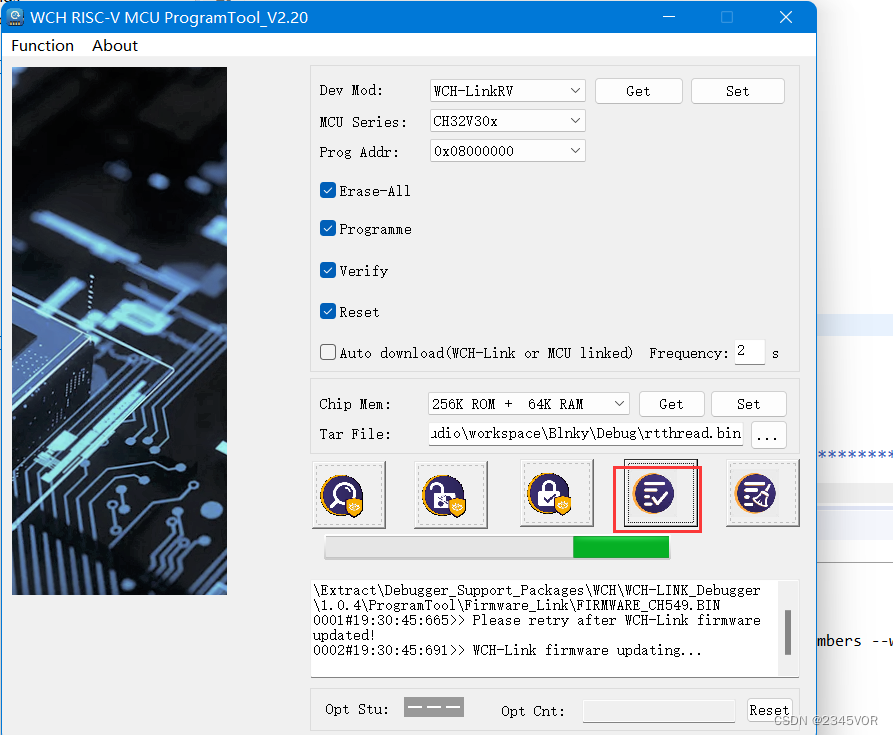

有时需要更新Execute，更新成功

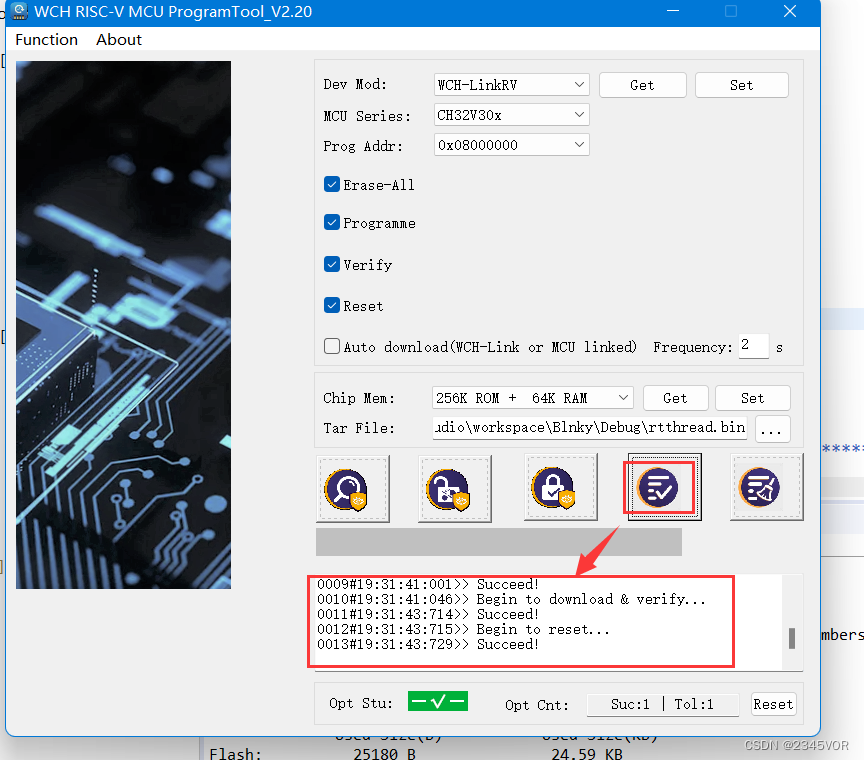

再次点击下载Execute,下载成功

4. 下载验证

4.1 接线

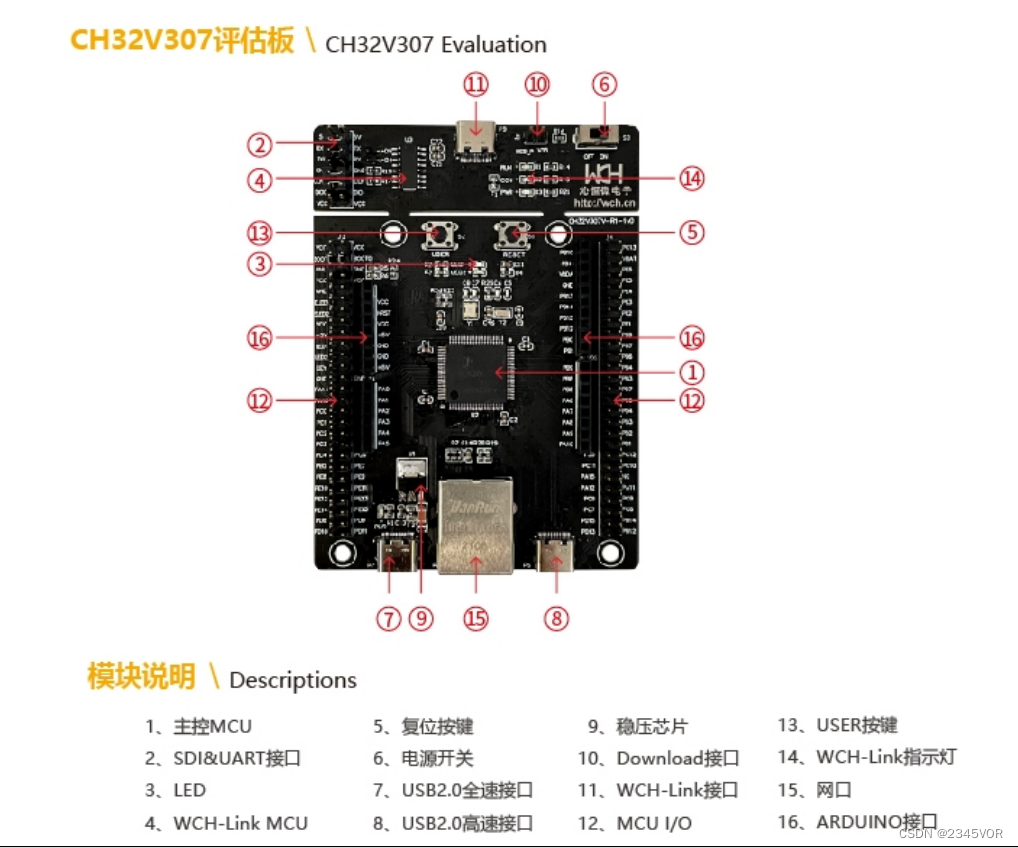

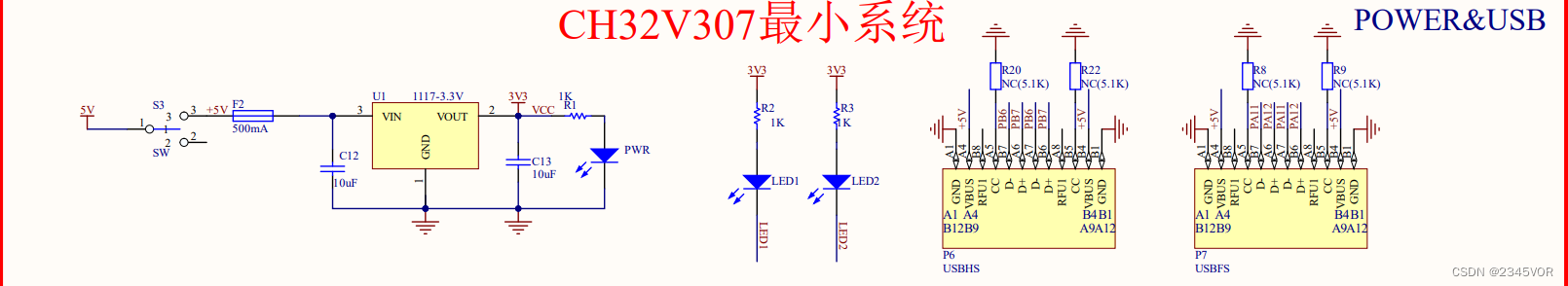

根据原理图

需要用杜邦线吧LED1与PA0连接起来，即可点灯

4.2 演示效果

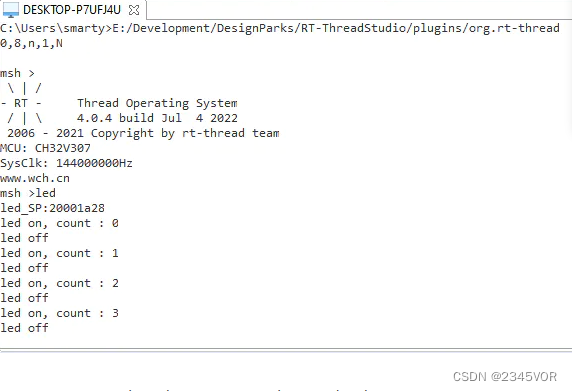

代码下载后验证，输入led运行成功。

5. 小结

🥳🥳🥳通过对这篇文章我们掌握了沁恒WCH CH32V307V-R1在RT-Thread Studio上环境配置教程，接下来会有许多有趣的实验，尝试与Arduino通讯做更加好玩的实验，进而丰富我们的生活。🛹🛹🛹从而实现对外部世界进行感知，充分认识这个有机与无机的环境，🥳🥳🥳科学地合理地进行创作和发挥效益，然后为人类社会发展贡献一点微薄之力。🤣🤣🤣

参考文献：

• CH32V307数据手册：https://www.wch.cn/downloads/CH32V20x_30xDS0_PDF.html
• CH32V307参考手册：https://www.wch.cn/downloads/CH32FV2x_V3xRM_PDF.html
• 评估板说明及参考例程：https://www.wch.cn/downloads/CH32V307EVT_ZIP.html
• CH343SER.ZIP串口地址：https://www.wch.cn/downloads/CH343SER_ZIP.html
• 官网地址：https://www.rt-thread.org/studio.html
• Blink the future：https://www.hackster.io/norths/blink-the-future-92e3da
