1、设置启动、停止按钮，且设置指示灯显示车库的开关状态；
2、7个车位的车俩可以自由存取，且车库可以实现自动存取（存取选择最优路径）；
3、每个车位均有电机控制；
4、车库可显示各个车位状态和剩余车位
5、电动机控制电路有各种常规电气保护，如短路保护、过载保护、正反转互锁等。

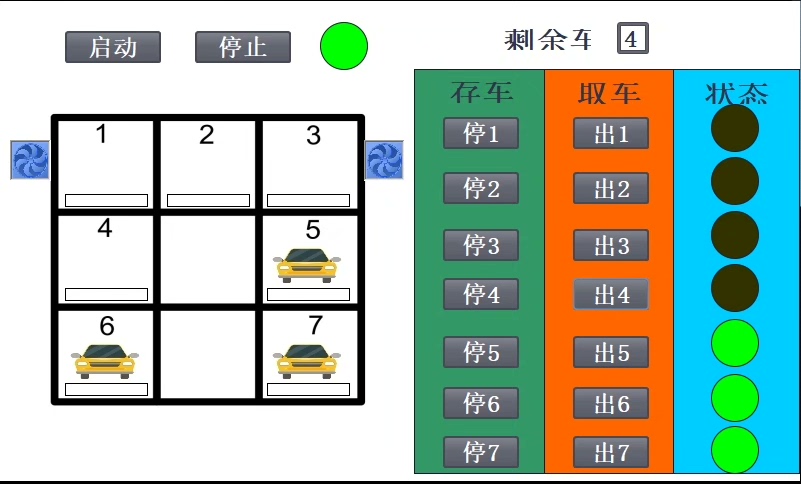

6、根据控制要求，编制PLC控制程序和对应hmi界面

ID:7330703942745016

自动化打工人

三层立体车库PLC S7-1200 博图15.1

现代社会，车辆数量的快速增长给停车难问题带来了很大困扰。为了解决这个问题，三层立体车库应运而生。三层立体车库是一种可以存放大量车辆的智能化停车设备，它利用机械装置将车辆按照一定顺序储存在不同层的停车位上。在这种车库中，每个车位都配备了电动机控制，并通过PLC S7-1200控制器和博图15.1 HMI界面实现自动存取车辆。

在设计三层立体车库的控制系统时，首先要设置启动和停止按钮，并通过指示灯来显示车库的开关状态。这样的设计可以方便用户操作车库的开关，并通过指示灯及时反馈车库的状态，提高用户的使用体验。

其次，三层立体车库具有7个车位，车辆可以自由存取。为了实现自动存取，需要建立一个路径选择算法，使得车辆存取时能够选择最优路径。这个算法可以根据不同车位的位置和车辆的目标位置来确定最短路径，以提高车辆存取的效率。

为了实现每个车位的电机控制，需要在每个车位安装电机，并将其与PLC控制器相连接。通过PLC的输出信号，控制电机的正反转，从而实现车辆的存取。此外，还需要在电动机控制电路中加入各种常规电气保护，如短路保护、过载保护和正反转互锁等。这些保护措施可以有效保护电动机的安全运行，防止因电机故障导致的意外事故发生。

为了方便用户了解车库的使用情况，需要在车库内部设置显示器，以显示各个车位的状态和剩余车位数量。这样，用户在使用车库时可以快速找到可用车位，并避免因停车位不足而浪费时间。

最后，根据控制要求，需要编写PLC控制程序和相应的HMI界面。PLC控制程序实现了车库的自动存取功能，通过控制电机的正反转和路径选择算法，使得车辆可以按照最优路径存取。HMI界面则为用户提供了直观的车库状态显示，方便用户了解车库的使用情况。

综上所述，三层立体车库是一种高效、智能的停车设备。通过PLC S7-1200控制器和博图15.1 HMI界面的配合，实现了车库的自动存取功能，并提供了车位状态显示和剩余车位数量。在控制电路中加入各种常规电气保护，保证了电动机的安全运行。编制的PLC控制程序和HMI界面，使得车库的操作更加便捷和实用。三层立体车库的应用为现代停车难问题提供了一种创新和高效的解决方案。
