电赛准备之互感器（电流互感器||电压互感器）

目录

一、电流互感器

1、电流互感器的基本介绍——电流互感器是什么

①简介

②基本原理

2、电流互感器的用途——为什么要用电流互感器

3、电流互感器的使用原则——电流互感器怎么用

①、电流互感器的参数​编辑

 ②、电流互感器的选择依据

③、电流互感器使用时的注意事项

二、电压互感器

1、基本介绍

2、电压互感器的基本参数

3、选取依据

4、注意事项

---

一、电流互感器

1、电流互感器的基本介绍——电流互感器是什么

①简介

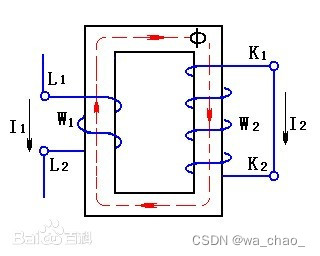

电流互感器是一种能将一次侧大电流转换成二次侧小电流来测量的仪器。它的内部是由闭合的铁心和绕组组成的，如图所示为电流互感器的内部概述图，左侧线圈较少，通常串在需要测量电流的线路中，称为一次侧；右侧线圈较多，通常串接在测量仪表（通常是电流表）的回路中。电流互感器的工作状态近乎于短路。在我们的应用中，我们是在回路中串接一个采样电阻，把电流信号转化成了电压信号，然后电压信号经运放放大后由ADC采集，得到一个与被测量电路电流大小相匹配的数值，然后我们就可以在软件中对这个采集到的数据进行处理。

②基本原理

电流互感器与变压器类似也是根据电磁感应原理工作，具体原理在这里不多赘述，我们只用知道他怎么使用就够了。

2、电流互感器的用途——为什么要用电流互感器

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

在我们的电赛中，电流互感器的作用就是对电流进行测量和取样。

3、电流互感器的使用原则——电流互感器怎么用

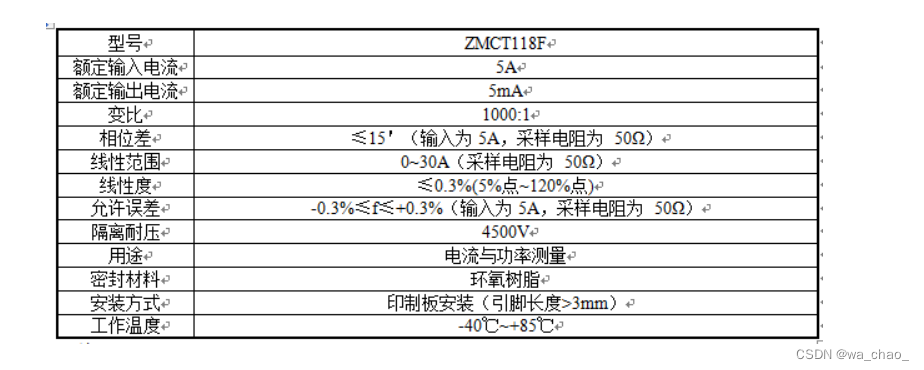

①、电流互感器的参数

额定输入电流：允许通过电流互感器一次绕组的用电负荷电流。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

额定输出电流：允许通过电流互感器二次绕组的一次感应电流。

最大输入电流：一次绕组允许通过的最大电流

最大输出电流：二次绕组的最大输出电流

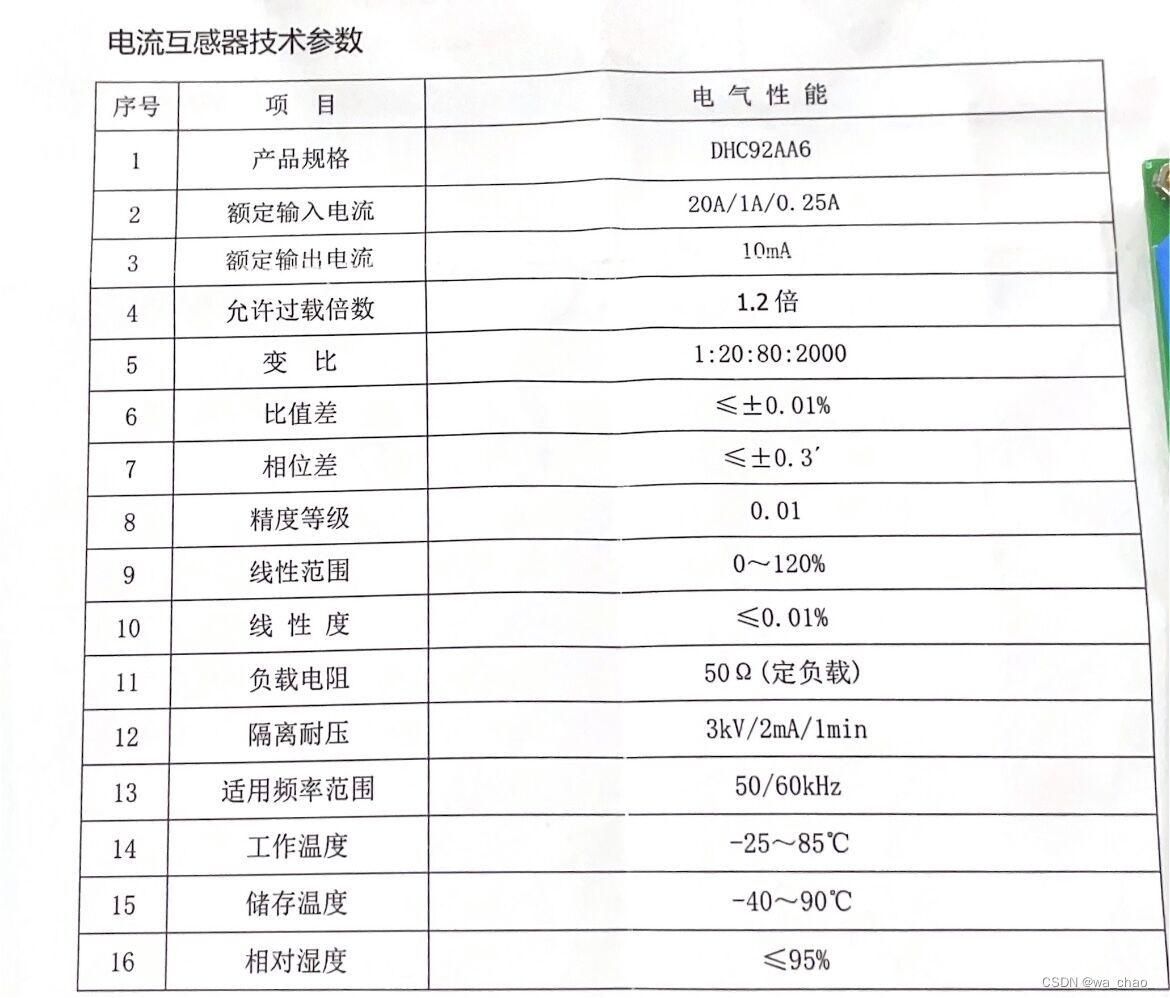

精度：表示互感器本身误差的等级。电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；我们所用的精度为0.01级。

变比：输入电流与输出电流之间的比值。

使用频率范围：允许电流输入的频率范围

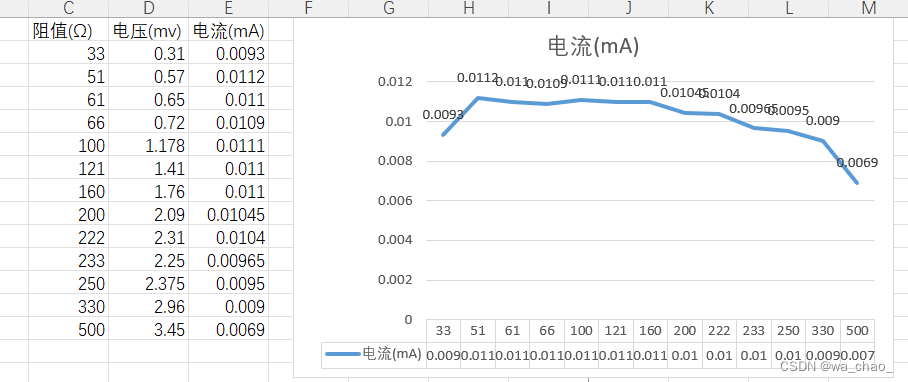

负载电阻（采样电阻）：二次侧允许串入的阻值 。我们使用时串入的电阻尽量与手册的参考电阻一致，不能过大，因为电阻太大会使互感器的输出功率达到饱和，使得二次侧的输出电流与一次侧的输入电流为非线性关系，也就导致我们并不能测得原电路的真正电流值。

 ②、电流互感器的选择依据

量程(包括电流的量程，频率的量程)：电流的量程参数主要看额定的输入电流，个人理解，电流互感器的额定输入电流不应小于被测量电路的最大电流，以保证互感器的正常工作

变比：根据二次侧电路的需求选择。

精度

③、电流互感器使用时的注意事项

1）电流互感器的接线应遵守串联原则   ：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联

2）按被测电流大小，选择合适的变比，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故

3）二次侧绝对不允许开路！！！，因一旦开路，从磁通角度考虑，电流互感器一次侧电流很大，所以感应出的磁通也很大，因而会在线圈内部产生很大的电压造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

二、电压互感器

1、基本介绍

电压互感器和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压。因为我们实验室所应用的电压互感器主要为电流型，所以本文只介绍电流型电压互感器。

2、电压互感器的基本参数

①变比

电流型电压互感器上的变比实际上是电流的变比，即输入电流与输出电流之间的比值，针对我们应用的这个电压互感器来说，他的变比是1：1，如果我们想要电压的变比为100：1，我们只用在输入端和输出端串上电阻比值为100：1的电阻即可。

②额定输入/输出电流：允许通过电压互感器一次绕组或二次绕组的用电负荷电流。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。我们所用的电压互感器额定输入输出电流为2mA，这也就是为什么输入选用510K的电阻，因为220/510K=2mA，输出同理。

③精度

3、选取依据

1、量程：主要由额定输入电压决定，接在电压互感器的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

2、变比

3、精度

4、注意事项

①接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

②电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
