【Altium Designer 20 笔记】PCB板框

Altium Designer中设置PCB板框

---

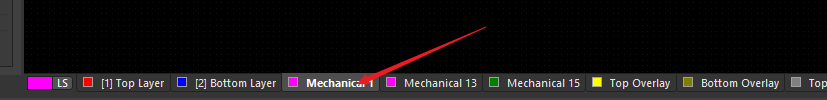

PCB板框位于Mechanical1层

点击放置中的线条或使用其他绘图工具来绘制板框, 可以绘制矩形、圆形或其他形状的板框,确保板框是闭合的

注意：在绘制板框时，确保线条的起点和终点相连，形成一个闭合的图形。

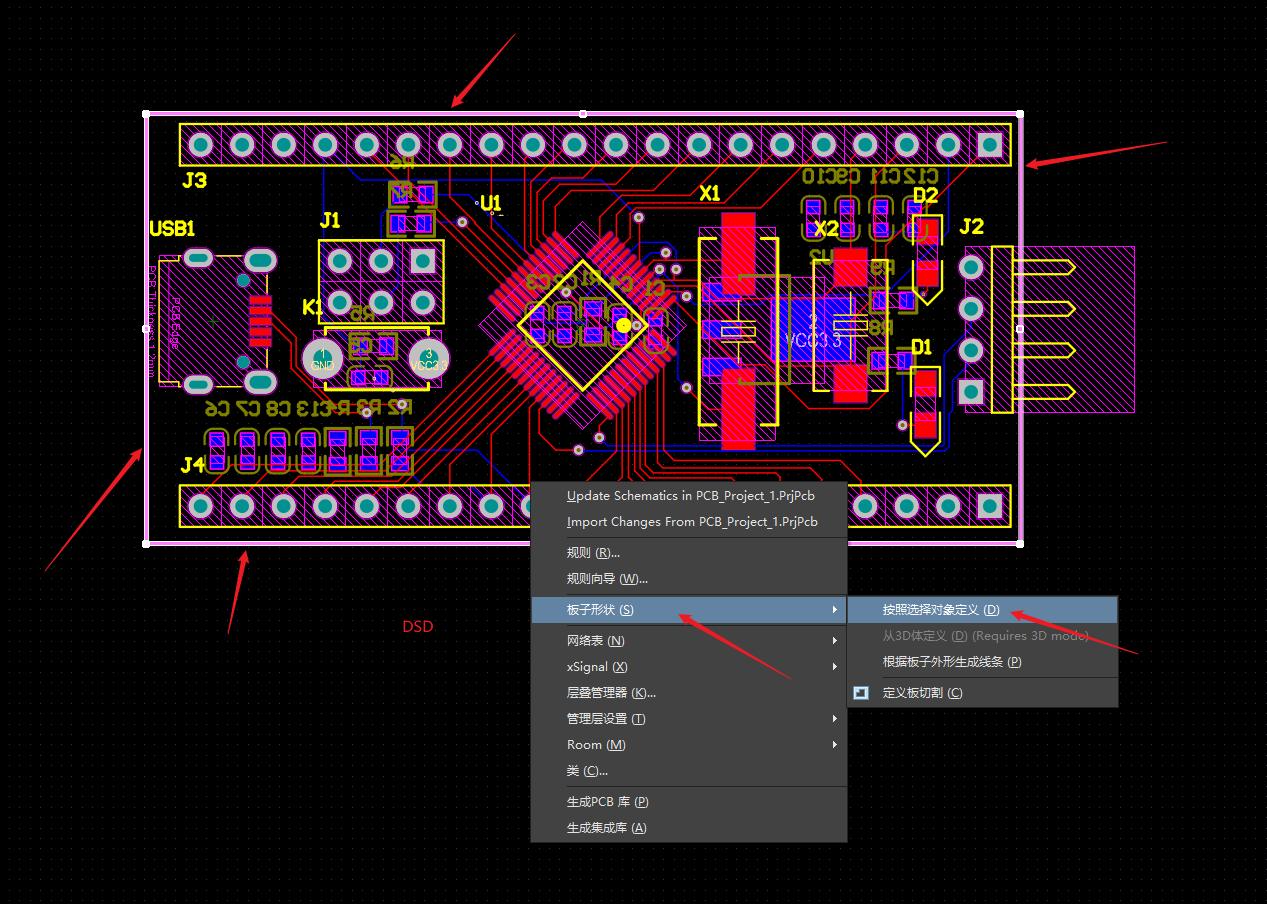

快捷键D>S>D（即设计>板子形状>按照选择对象定义）来定义板子的形状(机械边界)

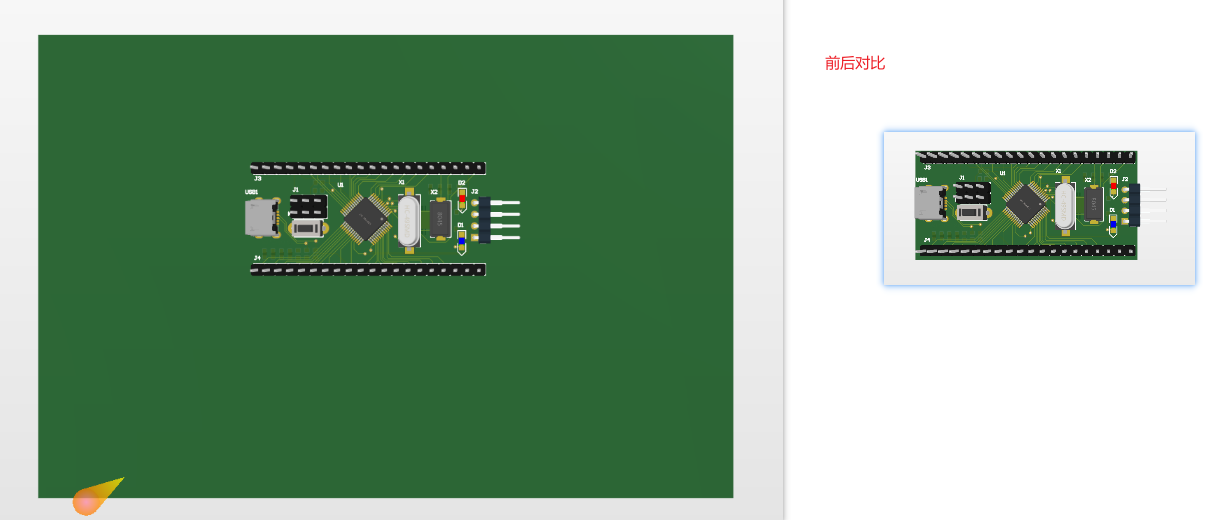

前后对比

如果需要修改板框的尺寸或形状，可以再次使用绘图工具进行调整，并重新定义板子形状。
