USB转SPI模块(一)——准备之硬件接口,驱动安装,上位机软件界面

1. 该模块介绍

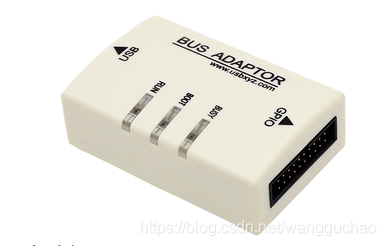

一端为梯型USB接口,一端20pin的引脚针。

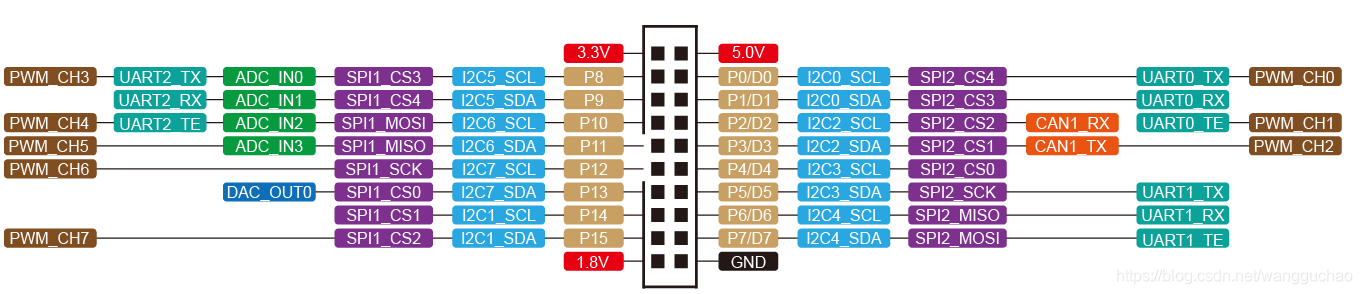

 20pin的引脚针定义:

接线说明:

  • 请注意缺口的方向位置!将适配器接口正对着自己,缺口在左边;
  • 1.8V电源接口是一个可变电压输出接口,可以通过DEV_SetPowerLevel函数设置输出电压;
  • P0到P7跟D0到D7是共用接口,比如在进行I2C监控功能的时候需要用到D0,D1接口,其实也是接到P0,P1接口上的;
  • 跟其他任何设备进行连接,GND都是必须要接的,而且推荐先接GND,否则有可能会损坏适配器!

2. 驱动安装

USB2XXX软件下载地址:http://www.toomoss.com/download/3-cn.html

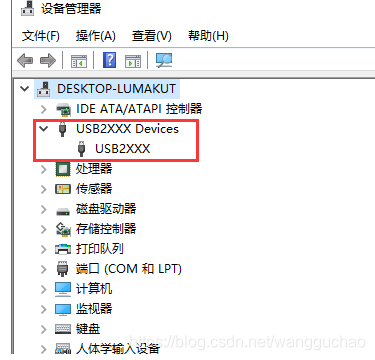

在软件安装的时候就提前预装了驱动程序,所以只需要通过USB线将USB2XXX接入电脑USB口,系统就会自动安装驱动,驱动安装完成后会在设备管理器里面出现如下图所示图标:





若没有出现这个图标,说明USB2XXX跟电脑连接有问题,请检查USB接线是否牢靠,可以换个USB口,换条USB线试试,若有用USB HUB,可以先不接USB HUB,而是直接连接到电脑的USB口试试,有的台式机前面的USB口供电能力比较若,所以也可以试试接到台式机后面的USB口。

若在这个图片上有类似于黄色叹号,可能是因为安装了老的驱动程序导致,可以试试将当前的驱动卸载删除,重新安装最新版本的软件。

除了Windows系统之外,其他系统都不需要安装驱动程序,只需要将USB2XXX接入电脑,然后运行软件即可。
