一、课堂目标

  • 了解四脚轻触按键的原理
  • 掌握gpiozero.Button的使用

二、轻触按键和轻触开关的区别

  • 轻触开关是按一下接通电路，手松开后电路依然接通，再按一次电路断开；
  • 轻触按键是按下去接通电路，手松开电路就断开。

三、四脚轻触按键原理

先来看下两脚按键的电路图：两脚轻触按键的连通原理比较简单：按键按下，内部线路接通；按键松开，内部线路断开。

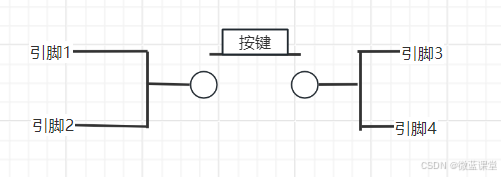

再来看下四脚轻触按键的电路图：

四脚轻触按键的连通原理复杂点：按键松开时，引脚1和引脚2是连通的，引脚3和引脚4是连通的，但是引脚1/2和引脚3/4是断开的；按键按下时，引脚1、2、3、4都连通了。

最后我们认识下四脚轻触按键实物：四脚按键背面有个凹槽，凹槽两边
