汽车电路的主要构成元件和电路图种类

一、导线

二、开关

1、点火开关

        点火开关用于控制点火、仪表、发动机的励磁、启动、辅助电器等电路，一般有关断或锁止（OFF或LOCK或0）、辅助电路（ACC）、点火（ON）和启动（START）四个档位。

        将点火开关置于锁止（OFF或LOCK或0）位置时，电路关断并将方向盘锁止。

        将点火开关置于辅助电路（ACC）位置时，只接通音响、点烟器等辅助电路电源。

        将点火开关置于点火（ON）位置时，接通点火、仪表等电路。

        将点火开关置于启动（START）位置时，启动电路和点火电路接通。

2、组合开关

        组合开关具有多功能性，一般是将照明开关（前照灯开关、变光开关等）、信号开关（转向、危险警告、超车等）、刮水器/清洗器开关等组合为一体，安装在便于驾驶员操纵的转向柱上。

三、继电器

        控制继电器有两个主要部分，一个是控制系统，另一个是被控制系统，以小电流来控制大电流。

四、熔断丝

        熔断丝是汽车电路中必不可少的保护装置，也成为熔断器。汽车电路中的熔断丝一般集中在中央配置线盒内，在仪表台下面右发动机罩下。其规格一般都在熔断丝上标明，不同规格对应不同的颜色。

五、插接器

        分线束与分线束之间，线束与设备之间，线束与开关之间的连接采用插接器。插接器不能松动、腐蚀，其上有锁紧装置（有的还有二次锁紧），而且为了避免安装中出现差错，插接器还制成不同的规格、形状。

六、汽车电路图种类

        汽车电路图是利用图形符号和文字符号，表示汽车电路组成、连接关系和工作原理的一种简图。

        汽车电路图常见的表达方式主要有电路原理图（常简称为原理图）、线路图和线束图3种。除此之外，还有一种原理框图，用于概略表示汽车电器系统或子系统的基本组成及其相互关系和主要特征。

        原理框图所描述的对象是系统或子系统的主要特征，它对内容的描述是概略的，用于表示系统或子系统基本基本组成的图形符号和带注释的框。

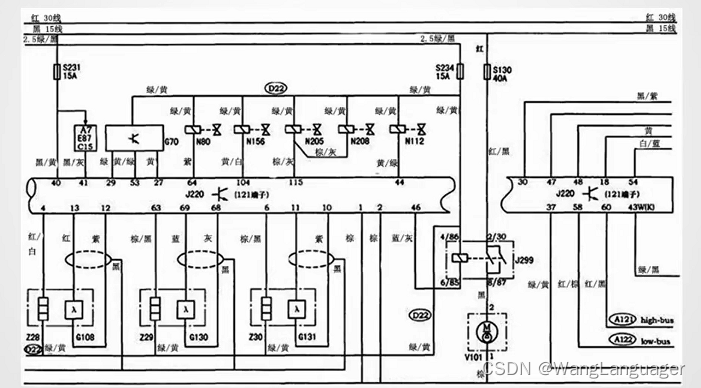

1、电路原理图

（1）为了详细表示实际设备或成套装置电路的全部基本组成和连接关系，便于详细理解作用原理，需要绘制原理图。

（2）它是电气技术中使用最广泛的一种重要的电路简图，具有电路清晰，简单明了，便于理解电路原理的特点。

（3）特点

①对全车电路有完整的概念

②图上建立起电位高低的概念

③尽可能减少导线的曲折和交叉

④电路系统的相互关联关系清除

（4）缺点：图形符号不规范，易各行其道，不利于交流。

（5）用途：

①便于详细理解表达对象的线路布置

②为检测、寻找故障、排除故障提供信息

③为绘制接线图提供依据，有时需借助结构图样的补充信息。

        由于电路图描述的连接关系仅仅是功能关系，而不是实际的连接导线，因为原理图不能代替线路图。

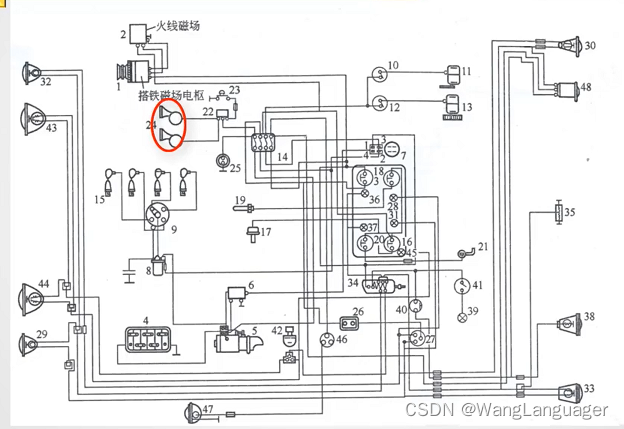

2、线路图

        线路图是传统的汽车电路图表达方式，它将汽车电器在汽车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电路连接起来。

        为了尽可能接近实际情况，图中的电器不用图形符号，而是用该电器的外形轮廓或特征表示，在图中还应注意将线束中同路的导线尽量画在一起。

        在绘图时，应在图中示出以下内容：

        ①电器设备项目的相对位置、项目代号。

        ②端子之间的连接关系、端子代号。

        ③导线类型、截面积、导线号。

        ④ 需补充说明的其他内容。

        识读线路图的要求如下：

        ①对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚。

        ②通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置。

        ③通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一个接线柱的实际意义。

3、线束图

        线束图是汽车制造厂根据电器设备在汽车上实际安装部位把线路排好，并将有关导线汇合在一起扎成线束以后画成的结构走向树枝图。在图上，部件与部件间的导线以线束形式出现，线束图与线路图相似，但图面比线路图简单明了，接近实际。

        线束图的内容如下：

        ①线束的组成

        ②接线代号和接线标志

        ③线束的长度

        ④插接器

        ⑤导线颜色和线径

        线束图的识读要点如下：

        ①认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。

        ②认清每一线束上的枝杈通向车上哪个电器设备、每一分枝杈有几根导线、它们的颜色和标号以及它们各连接到电器的哪个接线柱上。

        ③认清有哪些接插件，它们应该与哪个电器设备上的接插器相连接。

七、汽车电路分析

1、认真阅读图注

2、掌握回路的原则

3、熟悉开关的作用

4、了解汽车电路图的一般规律

（1）电源部分到各电器熔断器或开关的导线是电器设备的公共火线，在电路原理图中一般画在电路图的上方。

（2）标准画法的电路图，开关的触点位于零位或者静态，即开关处于断开状态或者继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通或截止视具体情况而定。

（3）汽车电路是单线制，各电器相互并联，继电器和开关串联在电路中。

（4）大部分用电设备都经过熔断器，受熔断器的保护。

（5）按照整车电路系统的各个功能及工作原理，把整车电气系统划分为若干个独立的电路系统，然后分别进行分析。

5、识读电路图的一般方法

（1）先看全图，把一个个独立的系统框起来。

（2）一般来讲，各电器系统的电源和电源总开关是公共的，任何一个系统都应该是一个完整的电路，都应该遵循回路原则。

（3）分析个系统的工作过程、相互间的关系

（4）在分析某个电器系统之前，要清除该电器系统所包含各部件的功能、作用和技术参数等。在分析过程中应特别注意开关、继电器触点的工作状态，大多数电器系统都是通过开关、继电器不同的工作状态来改变回路，实现不同的功能。

（5）通过对典型电路的分析，达到触类旁通。

        现代汽车，由于电器设备不断完善，数量增多。整车电器设备总线电路十分复杂。为了便于分析和正确判断电路故障，按其用途和电路的组成，可将整车电路分解为电源电路、启动电路、点火电路、仪表电路、照明及信号电路等电路子系统进行分析。
