【SHAP解释性机器学习】03 常见的绘图函数(decision beewarm)

导语

上一节介绍了常用的bar，force，partial_dependence函数，本节介绍几种常用的plots函数

内容一： 绘制Beeswarm图
内容二： 通过decision函数解释模型是如何产生预测
内容三：通过Waterfall 每个特征是如何一步步累加形成模型的预测

scikit-learn 0.23.2， shap 0.42.1
该教程只能保证上述版本能够正常运行

Beeswarm plot

Beeswarm图显示数据集中热门要素如何影响模型输出的信息密集型摘要。给定解释的每个实例由每个特征图上的单个点表示。 它的位置揭示了特征对模型预测的贡献。通过Beeswarm图，我们可以迅速识别哪些特征对模型的决策影响最大。

第一种实现方法

import shap
import xgboost as xgb
import matplotlib.pyplot as pl

x,y= shap.datasets.adult()
seed=12345
xgb_model=xgb.XGBRegressor(random_state=seed).fit(x,y)
explainer = shap.Explainer(model, x)
shap_values = explainer(x)
fig= pl.gcf()
ax=  pl.gca()
shap.summary_plot(shap_values, x,show=False)
pl.gca().spines['right'].set_visible(True)
pl.gca().spines['left'].set_visible(True)
pl.gca().spines['top'].set_visible(True)
pl.savefig('beewarm-1.png',bbox_inches='tight',dpi=400)

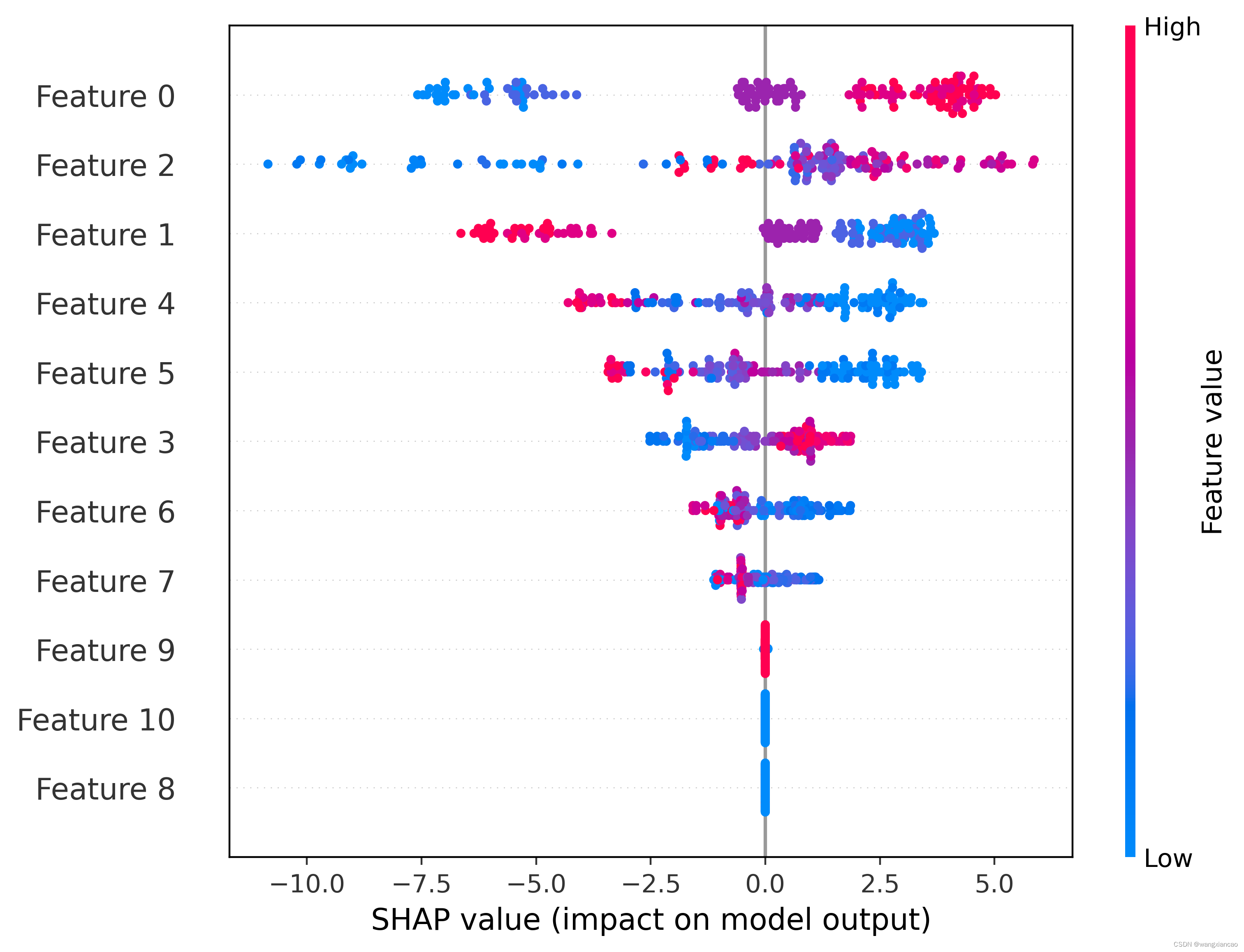

Beeswarm图示例，展示不同特征值与shap value的关系

第二种实现方法

shap.plots.beeswarm(shap_values,show=False, max_display=12)

Decision plot

Decision图。它以树状图的形式展示了模型的决策过程。每个节点代表一个特征，每个分支代表一个特征的取值。通过Decision图，我们可以清晰地看到模型是如何一步步从根节点走到叶节点的，这有助于我们理解模型的决策逻辑。

再次吐槽开发者，在document中 API reference和API example中两个函数居然不相同

import shap
import xgboost as xgb
import matplotlib.pyplot as pl

x,y= shap.datasets.adult()
seed=12345
xgb_model=xgb.XGBRegressor(random_state=seed).fit(x,y)
explainer = shap.Explainer(model, x)
shap_values = explainer(x)
for a in range(shap_values.data.shape[0]):
    shap.plots.decision(shap_values[a].base_values,shap_values[a].values,show=False,color_bar=False)
pl.gca().spines['right'].set_visible(True)
pl.gca().spines['left'].set_visible(True)
pl.gca().spines['top'].set_visible(True)
pl.savefig('decision_plot.png',bbox_inches='tight',dpi=400)

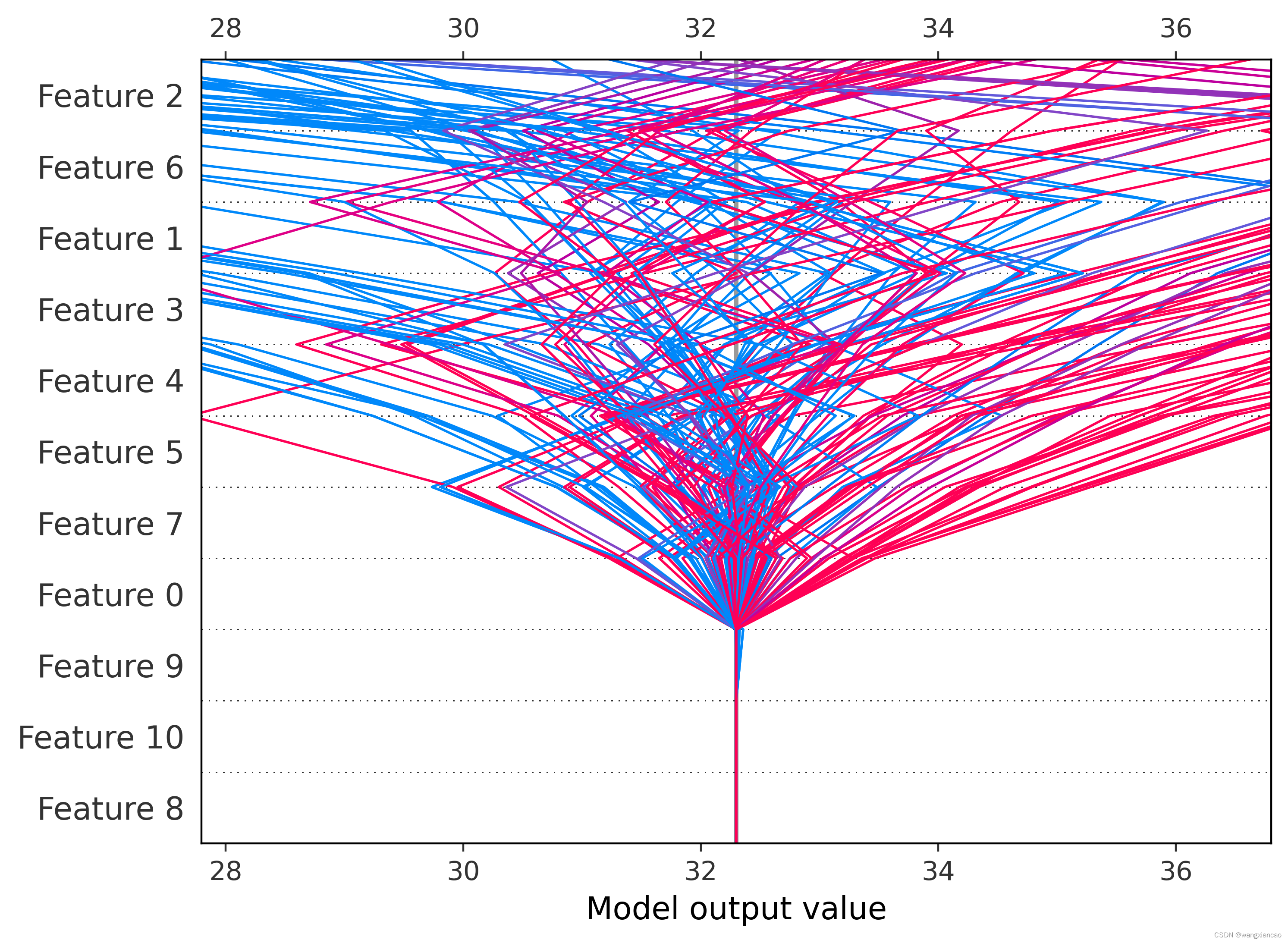

Decision图示例，展示一个决策树模型的决策过程

图中展示了每一个样本的示例，你也可以只绘制你需要的decision

Waterfall plot

最后，我们来介绍一下Waterfall图。它以瀑布流的形式展示了特征对模型预测的累积贡献。通过Waterfall图，我们可以直观地看到每个特征是如何一步步累加，最终形成模型的预测结果的。这对于理解模型的非线性关系特别有帮助。

import shap
import xgboost as xgb
import matplotlib.pyplot as pl

x,y= shap.datasets.adult()
seed=12345
xgb_model=xgb.XGBRegressor(random_state=seed).fit(x,y)
explainer = shap.Explainer(model, x)
shap_values = explainer(x)
shap.plots.waterfall(shap_values[20],show=False)
pl.gca().spines['right'].set_visible(True)
pl.gca().spines['left'].set_visible(True)
pl.gca().spines['top'].set_visible(True)
pl.savefig('decision_plot.png',bbox_inches='tight',dpi=400)

一行代码直出，如果你想生成每个样本的展示，或许可以这样修改

for a in range(shap_values.data.shape[0]):
	shap.plots.waterfall(shap_values[20],show=False)
	pl.gca().spines['right'].set_visible(True)
	pl.gca().spines['left'].set_visible(True)
	pl.gca().spines['top'].set_visible(True)
	pl.savefig('decision_plot-%d.png'%a,bbox_inches='tight',dpi=400)

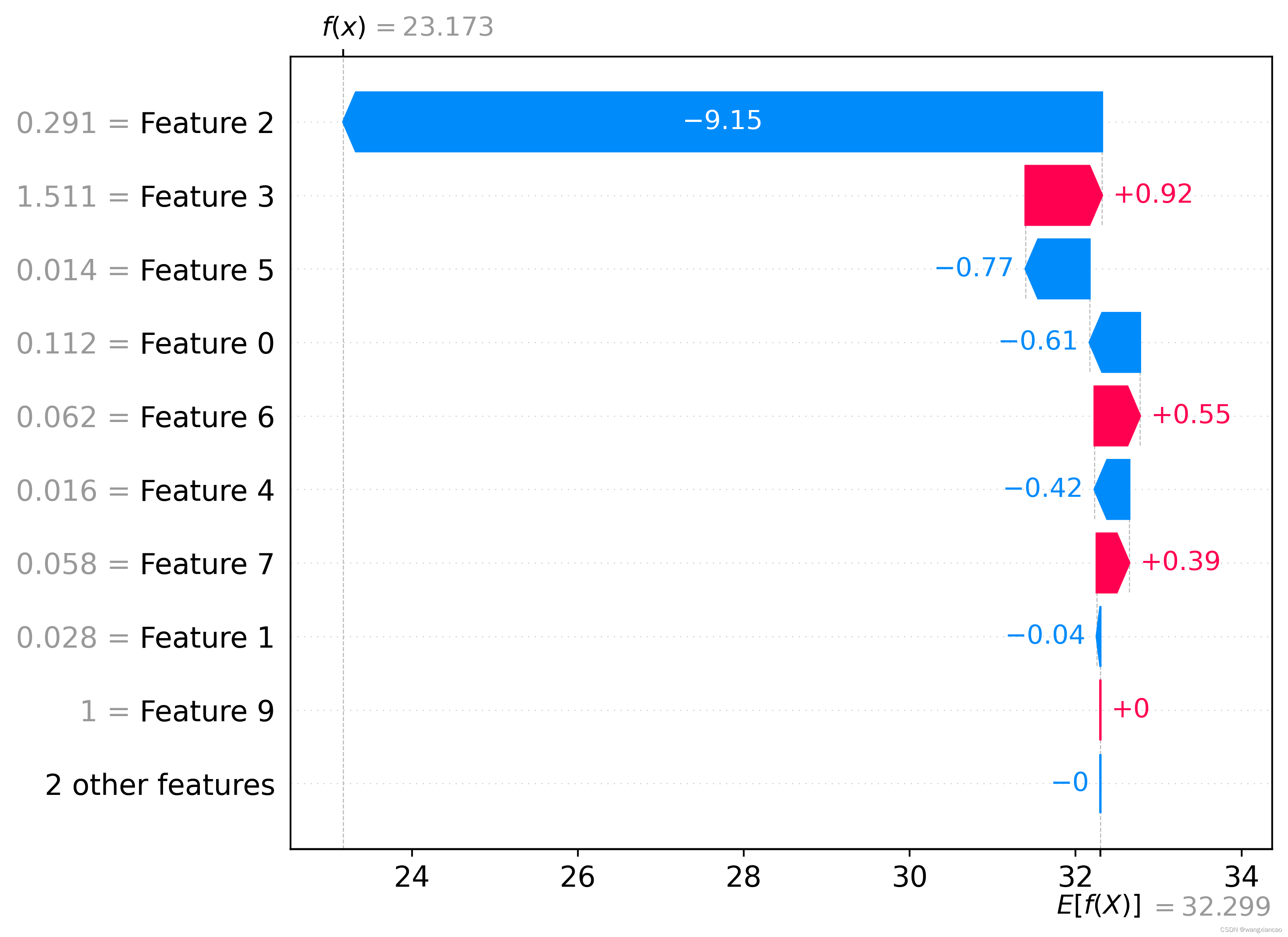

Waterfall图

总结：

未完待续~
