IEEE14节点系统

IEEE 14节点系统常通过Matlab调用Matpower，用于电力系统的仿真实验。该系统可以用来验证潮流计算、稳定性分析和其他电力系统仿真技术，同时保持适度的规模以便于教学和研究。

1. 系统结构概述
  IEEE 14节点系统由14个节点（bus）、5个发电机、11条传输线路、11个负荷（load）和3个变压器组成。
  每个节点代表一个汇集点或一个负荷点，发电机为系统提供电力，负荷消耗电力，而传输线路和变压器用于连接这些节点。
1. 母线节点（Bus）
  “母线”（bus）并不是指一根具体的物理导线，而是抽象成电力系统内的电气连接点（更像是节点node，但可以是发电机与负载的连接点），这些连接点也是电力系统中量测值的基本参考点。
  Bus在电力系统中通常代表连接不同元件的汇集点，可以是负荷、发电机或两者组合的中继节点。在IEEE 14节点系统中，节点分为以下几种类型：
  母线1：参考母线（又称平衡母线或标杆母线），通常用作电压的参考点，它的电压幅值和相位固定。
  母线2、3、6、8：发电母线，这些母线连接着发电机，发电机提供有功功率（给负载做功供电，是电力系统中实际消耗或转换为其他形式能量，如热能、机械能等的功率）和一定的无功功率（维持电网正常运作，无功功率是电力系统中储存在电场和磁场中的能量往返传输的功率。它不做实际的功，但对维持电压的稳定性和电磁设备的正常运行至关重要）支持。
  在IEEE 14节点系统中，发电机1和发电机2通常是系统中的有功功率提供者。其他发电机（如位于节点6和节点8的发电机）可能被配置为主要提供无功功率，以调节局部电压水平，而不是为系统提供有功功率。
  母线4、5、7、9-14：负荷母线，这些母线连接负荷，主要用于消耗功率。
1. 发电机（Generators）
  IEEE 14节点系统中有5个发电机，这些发电机与母线2、3、6、8和13连接。发电机的主要参数包括：
  有功功率输出：发电机在节点处提供的功率，单位为MW；
  无功功率输出：发电机提供的无功功率，用于维持系统的电压水平，单位为MVar；
  发电机容量限制：每个发电机有其最大和最小有功及无功输出限制。
1. 负荷（Loads）
  系统中的负荷分布在多个母线上，包括母线4、5、7、9-14。这些负荷代表系统中消耗电力的部分。负荷数据包括：
  有功功率需求：负荷所需的有功功率，单位为MW；
  无功功率需求：负荷所需的无功功率，单位为MVar。
1. 传输线路（Transmission Lines）
  传输线路连接不同的母线，负责在系统中传输电力。每条线路有一定的电阻、电抗和电导值，这些参数决定了线路的功率传输能力和损耗情况。
  电阻（R）：线路的电阻值，决定了有功功率的损耗。
  电抗（X）：线路的电抗值，影响无功功率的流动。
  电导（G）：线路的电导值，表示线路的导纳情况。
1. 变压器（Transformers）
  IEEE 14节点系统中有3个变压器，通常用于连接不同电压等级的母线或调节电压。这些变压器连接在母线4-7、4-9和5-6之间。变压器的主要参数包括：
  变压比：变压器连接的电压比，决定了两端电压的关系。
  阻抗：变压器的阻抗影响功率流动。
1. 电力潮流计算
  电力潮流计算是分析电力系统稳态运行状况的重要工具。IEEE 14节点系统常用于验证潮流计算算法，如牛顿-拉夫森法（简称牛拉法，听起来比欧拉还牛顿）和PQ分布法。通过潮流计算，可以确定系统中各母线的电压、电流、相角及线路中的功率流向。

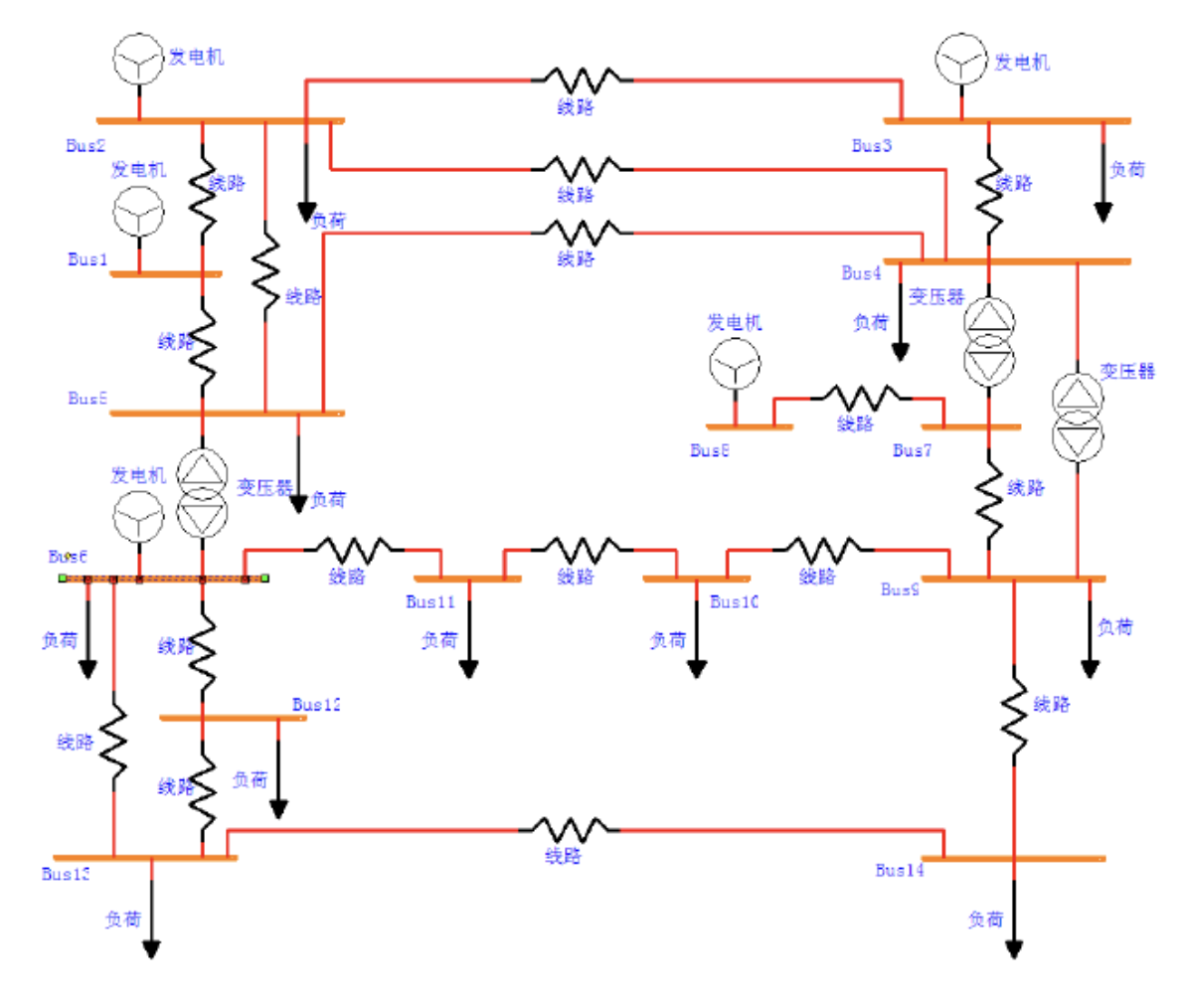

在这里插入图片描述

IEEE节点系统的用途

除了IEEE14节点，常见的还有IEEE24（IEEE RTS-79），IEEE33，IEEE118等节点系统，不同节点系统的发电机、负载、线路数量存在差异，因此用途也不同。

IEEE 14节点系统主要用于传输网络的分析，涉及多个发电机之间的协调、潮流控制和优化调度等问题，因此包含多个发电机以模拟实际的发电布局和操作。

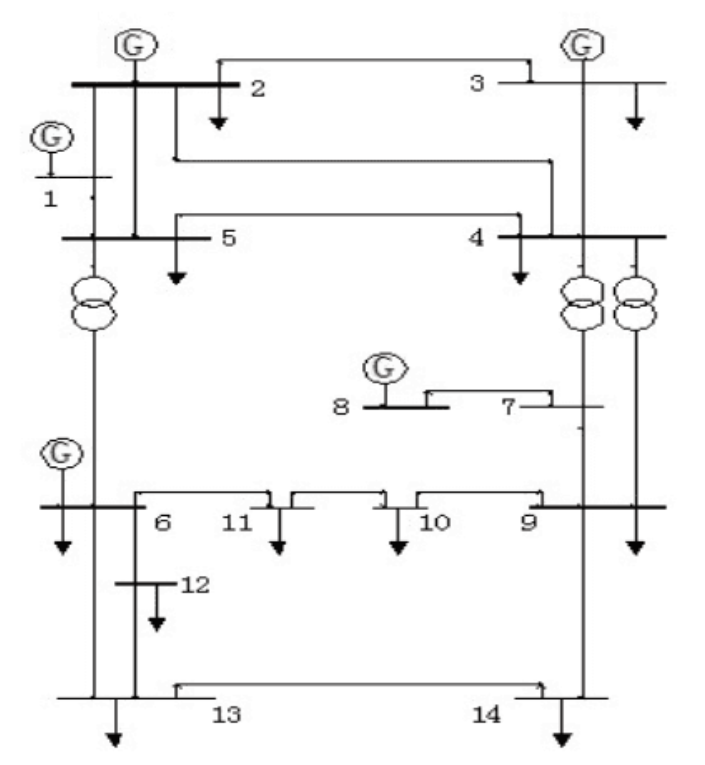

在这里插入图片描述

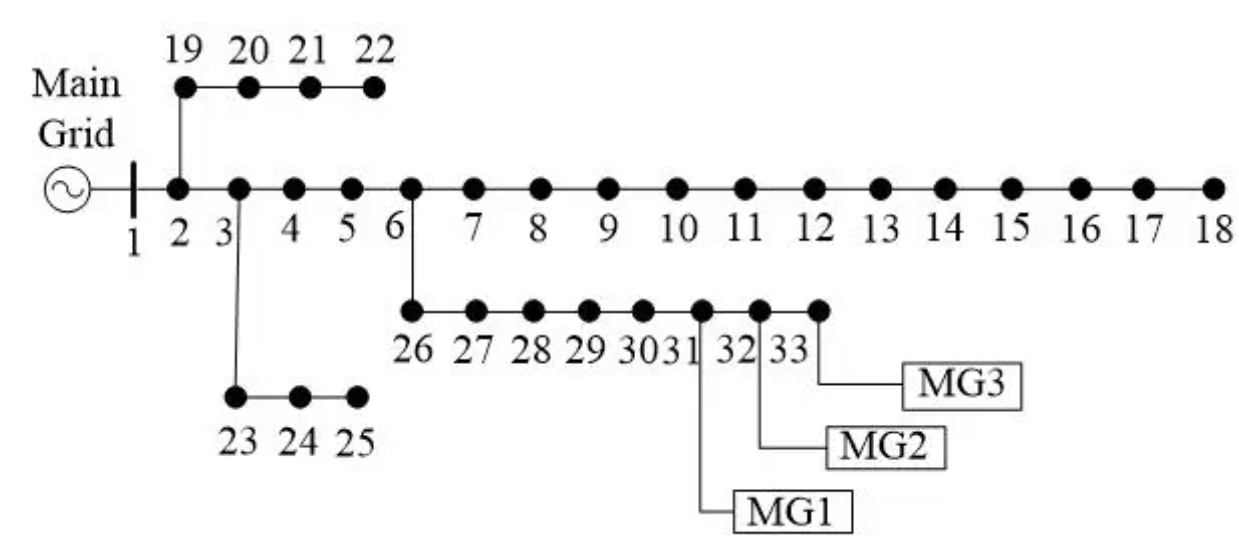

如IEEE 33节点系统只含有一个发电机: 主要用于配电网络的分析和优化，关注的是电力如何从主电网分配到各个负荷点，因此发电机数量较少，更注重电压调节、网络重构和分布式能源的整合等问题；

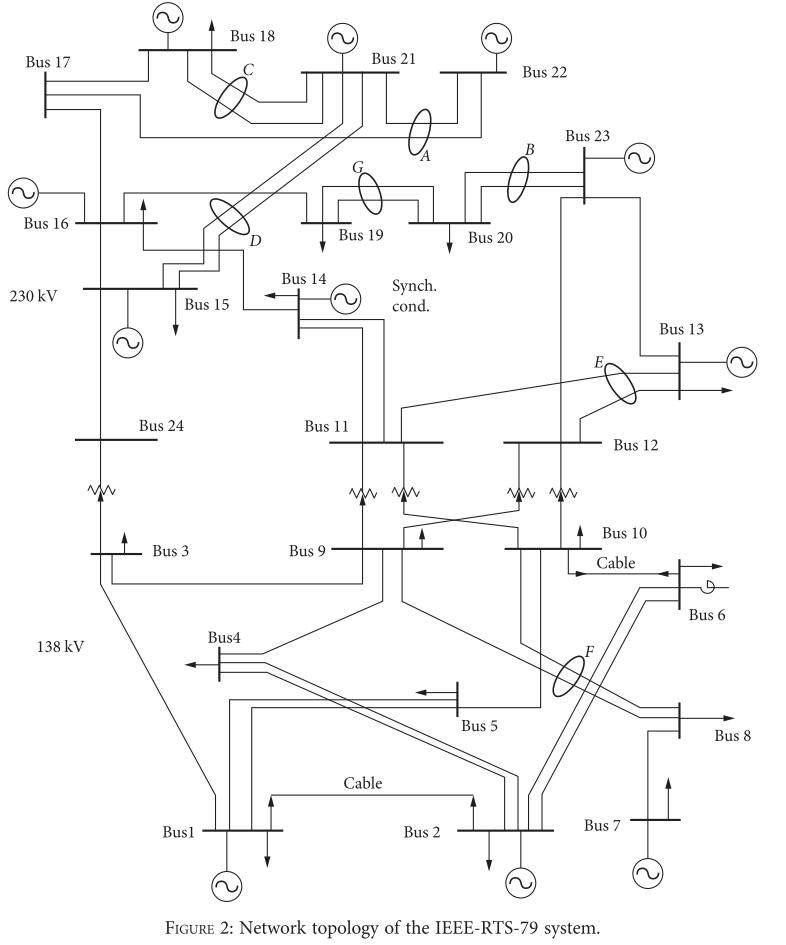

IEEE RTS-79（IEEE Reliability Test System 1979），即IEEE 24，是电力系统中广泛使用的标准测试系统之一，设计用于研究和分析电力系统的可靠性。它是专门开发的用于研究发电系统的可靠性评估、规划、调度及经济性分析的基准系统。

Matpower中的case14.m

function mpc = case14
%CASE14    Power flow data for IEEE 14 bus test case.
%   Please see CASEFORMAT for details on the case file format.
%   This data was converted from IEEE Common Data Format
%   (ieee14cdf.txt) on 15-Oct-2014 by cdf2matp, rev. 2393
%   See end of file for warnings generated during conversion.
%
%   Converted from IEEE CDF file from:
%       https://labs.ece.uw.edu/pstca/
%
%  08/19/93 UW ARCHIVE           100.0  1962 W IEEE 14 Bus Test Case

%   MATPOWER

%% MATPOWER Case Format : Version 2
mpc.version = '2';

%%-----  Power Flow Data  -----%%
%% system MVA base
mpc.baseMVA = 100;

%% bus data
%	bus_i	type	Pd	Qd	Gs	Bs	area	Vm	Va	baseKV	zone	Vmax	Vmin
mpc.bus = [
	1	3	0	0	0	0	1	1.06	0	0	1	1.06	0.94;
	2	2	21.7	12.7	0	0	1	1.045	-4.98	0	1	1.06	0.94;
	3	2	94.2	19	0	0	1	1.01	-12.72	0	1	1.06	0.94;
	4	1	47.8	-3.9	0	0	1	1.019	-10.33	0	1	1.06	0.94;
	5	1	7.6	1.6	0	0	1	1.02	-8.78	0	1	1.06	0.94;
	6	2	11.2	7.5	0	0	1	1.07	-14.22	0	1	1.06	0.94;
	7	1	0	0	0	0	1	1.062	-13.37	0	1	1.06	0.94;
	8	2	0	0	0	0	1	1.09	-13.36	0	1	1.06	0.94;
	9	1	29.5	16.6	0	19	1	1.056	-14.94	0	1	1.06	0.94;
	10	1	9	5.8	0	0	1	1.051	-15.1	0	1	1.06	0.94;
	11	1	3.5	1.8	0	0	1	1.057	-14.79	0	1	1.06	0.94;
	12	1	6.1	1.6	0	0	1	1.055	-15.07	0	1	1.06	0.94;
	13	1	13.5	5.8	0	0	1	1.05	-15.16	0	1	1.06	0.94;
	14	1	14.9	5	0	0	1	1.036	-16.04	0	1	1.06	0.94;
];

%% generator data
%	bus	Pg	Qg	Qmax	Qmin	Vg	mBase	status	Pmax	Pmin	Pc1	Pc2	Qc1min	Qc1max	Qc2min	Qc2max	ramp_agc	ramp_10	ramp_30	ramp_q	apf
mpc.gen = [
	1	232.4	-16.9	10	0	1.06	100	1	332.4	0	0	0	0	0	0	0	0	0	0	0	0;
	2	40	42.4	50	-40	1.045	100	1	140	0	0	0	0	0	0	0	0	0	0	0	0;
	3	0	23.4	40	0	1.01	100	1	100	0	0	0	0	0	0	0	0	0	0	0	0;
	6	0	12.2	24	-6	1.07	100	1	100	0	0	0	0	0	0	0	0	0	0	0	0;
	8	0	17.4	24	-6	1.09	100	1	100	0	0	0
