VLC可见光通信：2、高速LED驱动电路

背景

在VLC可见光通信中，需要高速的控制LED的通断，因此需要高速LED驱动电路。
文中出现的低压是指24V电压以下，中压是指24V~60V电压，高压是指60V ~ 160V。
低速是指500KHZ以下，高速是指2MHZ。
小功率是指20W以下，大功率指20W~100W。

低压小功率LED低速&高速：20W、5 ~ 24V、 0 ~ 3A

此范围内属于小功率的LED，如手电筒灯头等。这种电路驱动较为简单，只需要直接使用单片机的IO口驱动MOS管即可。
这里推荐AO3400，NMOS管，参数如下：

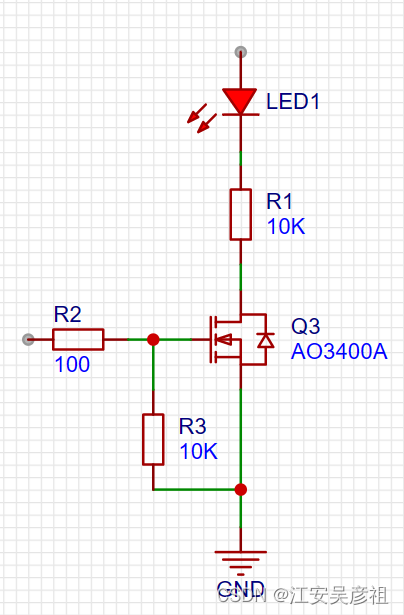

驱动电路如下：

以上电路可以达到500KHZ。

低压&中压大功率LED低速：100W、0 ~ 60V、0 ~ 10A

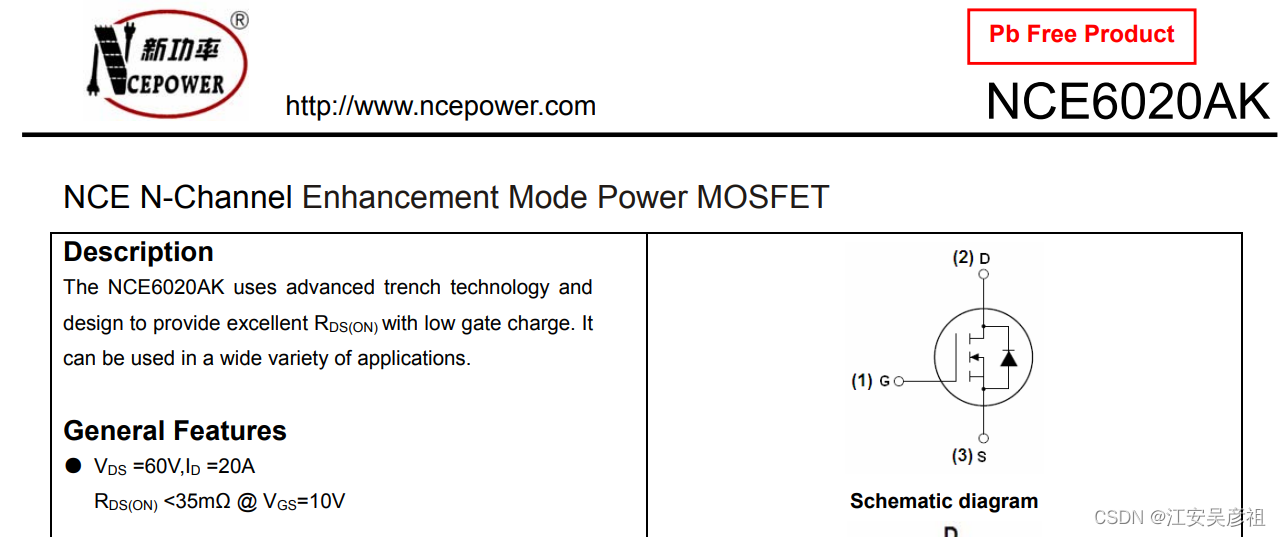

此功率范围内的有各种台灯、路边摊照明用移动照明设备等。可选用MOS管为NCE6020AK，参数如下：

该MOS管开
