实验笔记之——可见光通信调制驱动芯片模组

本博文记录本团队研发出的VLC驱动调制芯片模组（如下图所示）的驱动调制代码烧录过程。

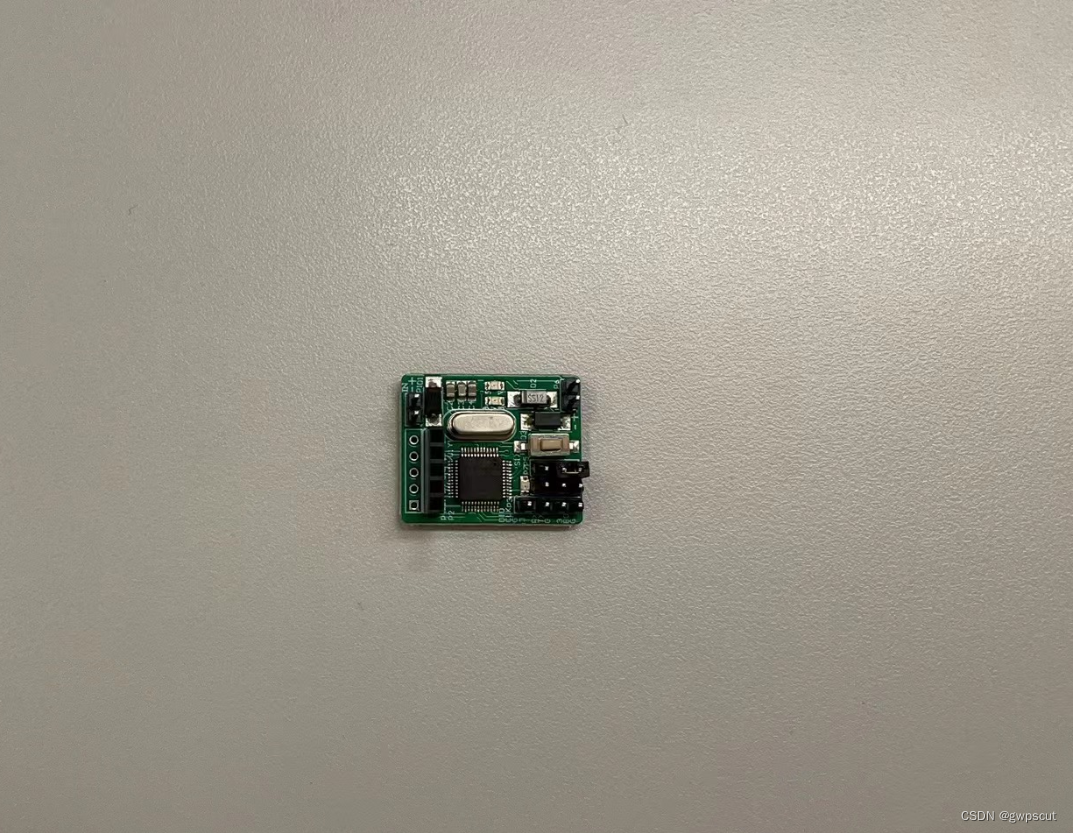

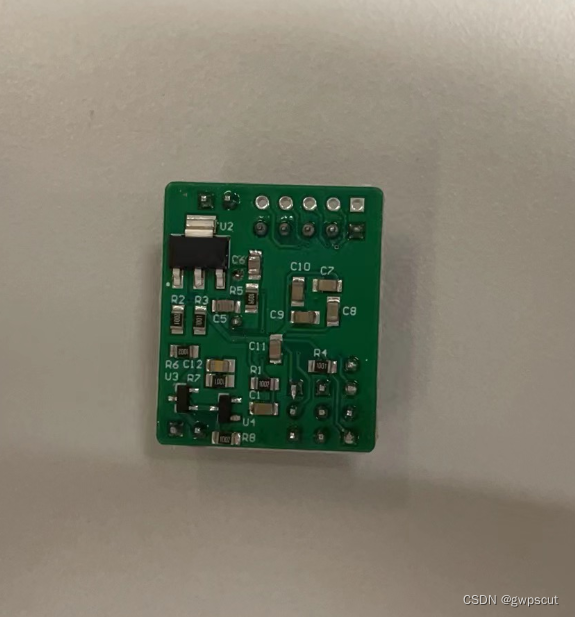

实物模组正面

实物模组反面

首先需要安装keil5，其安装与编译过程请参考博客：实验笔记之——单片机烧录的实验过程_烧录程序的基本步骤-CSDN博客

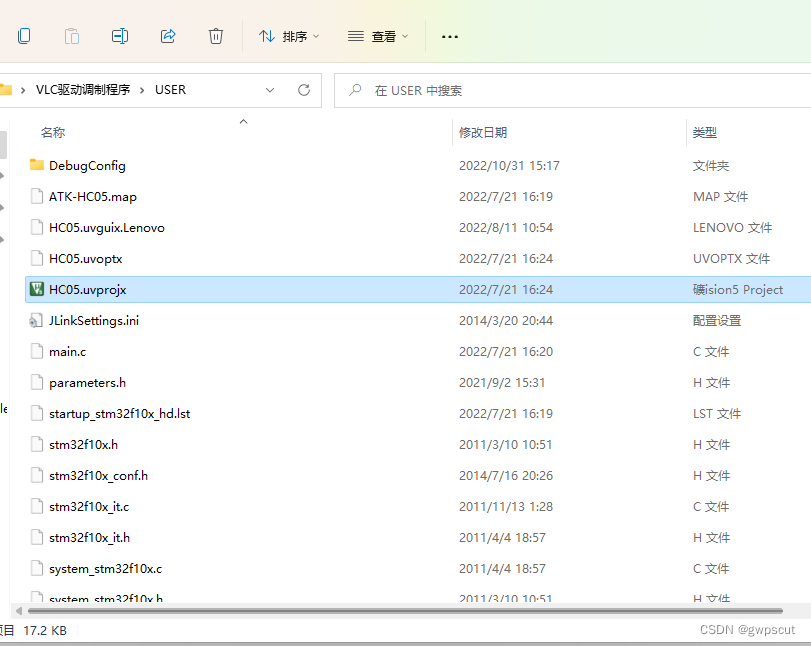

然后用keil5代开VLC驱动调制代码

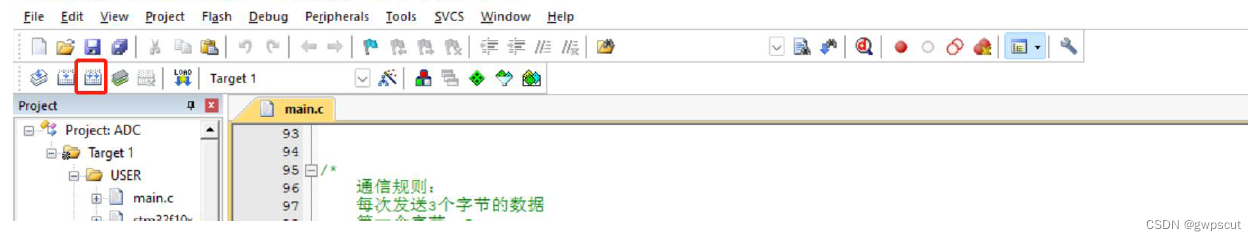

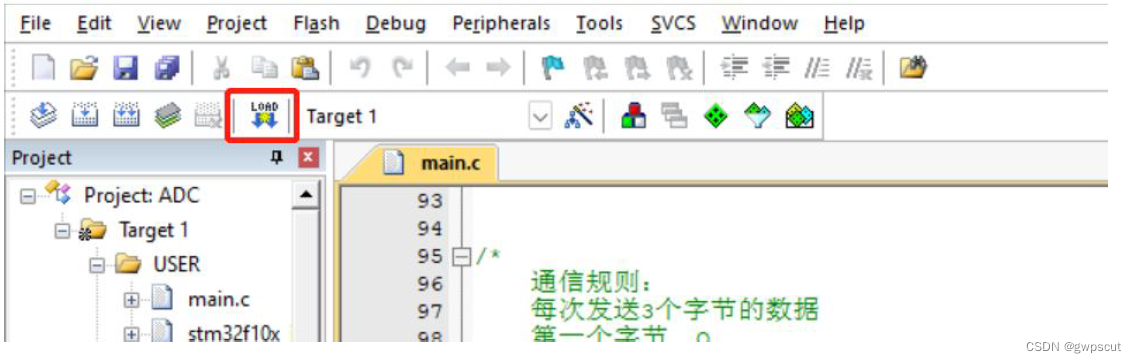

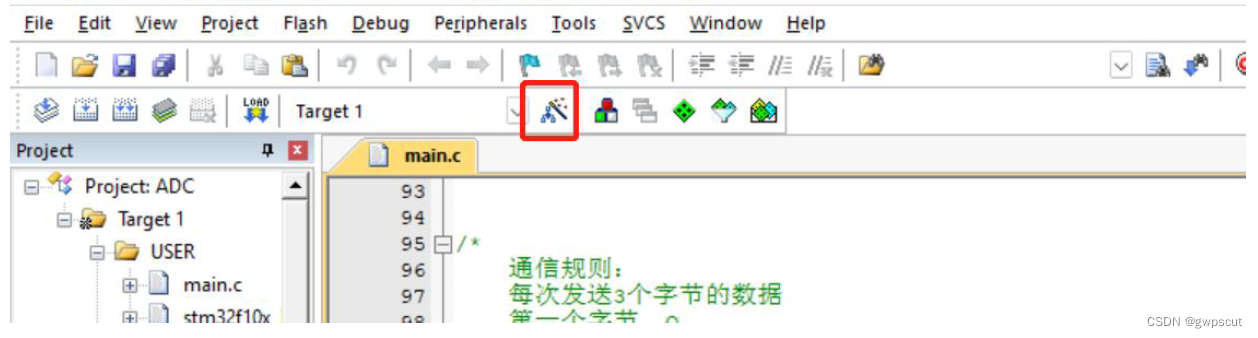

1. 下载程序前先点击下图方框中的按钮编译一下程序

编译的时候没有error即可

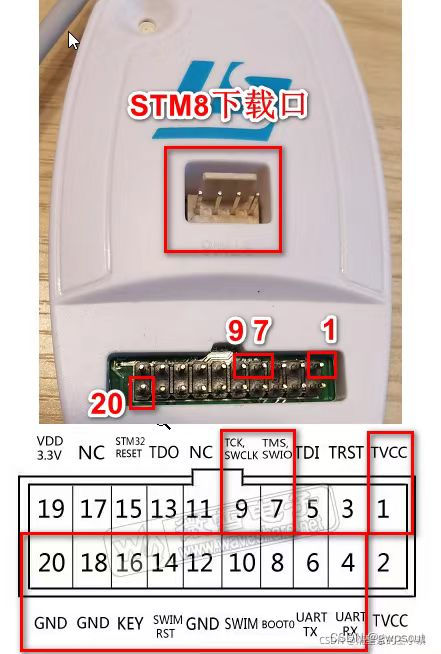

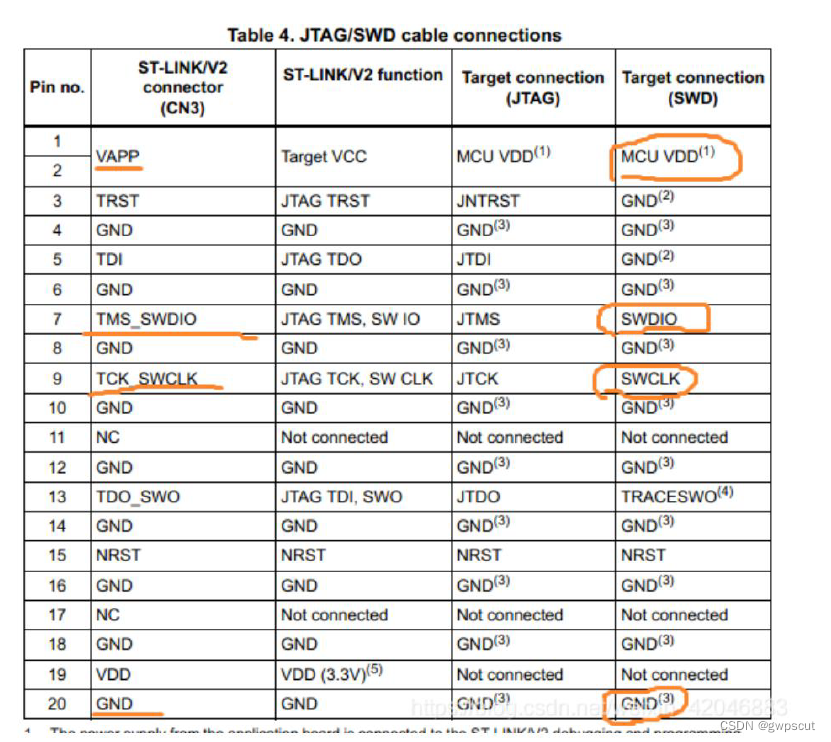

接下来就是链接烧录器，根据烧录器与芯片模组的管脚说明。对应的1是vcc接板子的3.3v（绿色），7是swdio（白色），9是swclk（紫色），20是gnd（蓝色）。

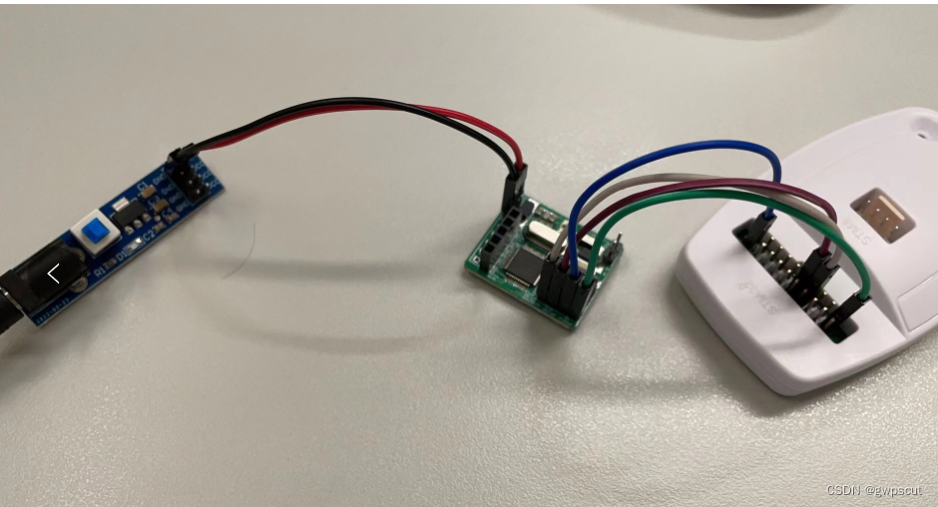

注意下载器的朝向

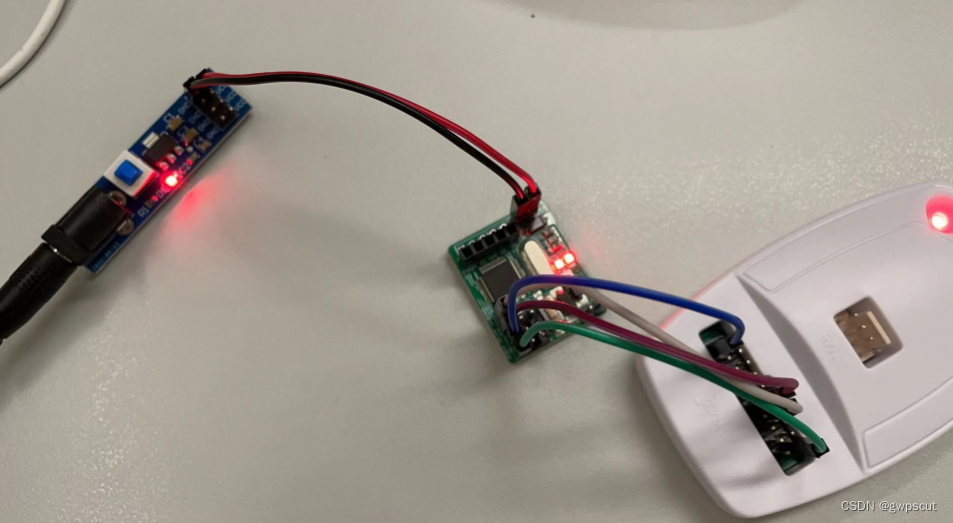

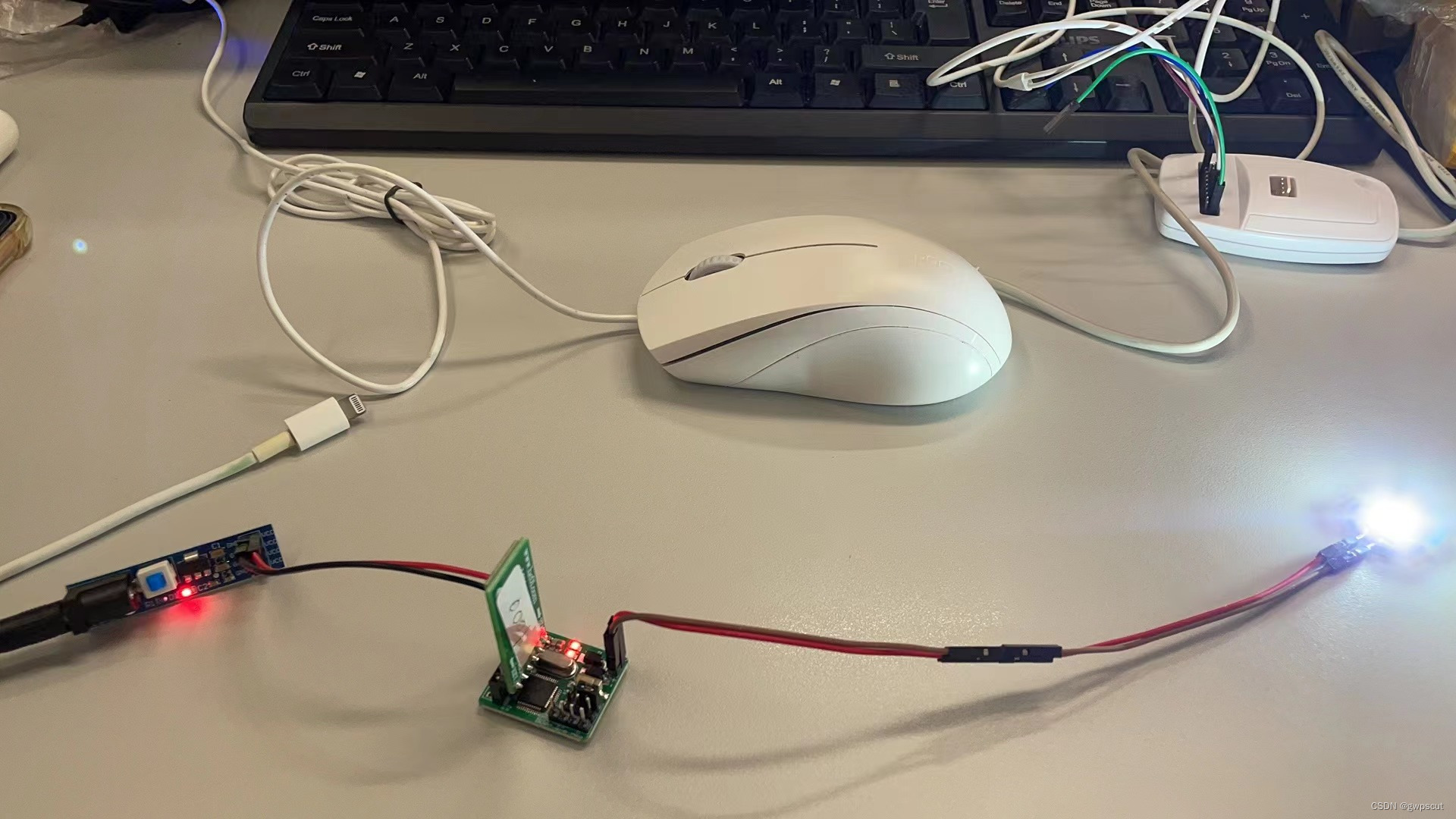

链接下载器后如下图所示。注意把电源也加入。vcc为正，GND为负。而下载器的usb端连接电脑。

完成ST-LINK 的一些配置（只需要配置一次，第二次及之后烧录程序跳过此步骤）点击下图方框中的按钮进入配置

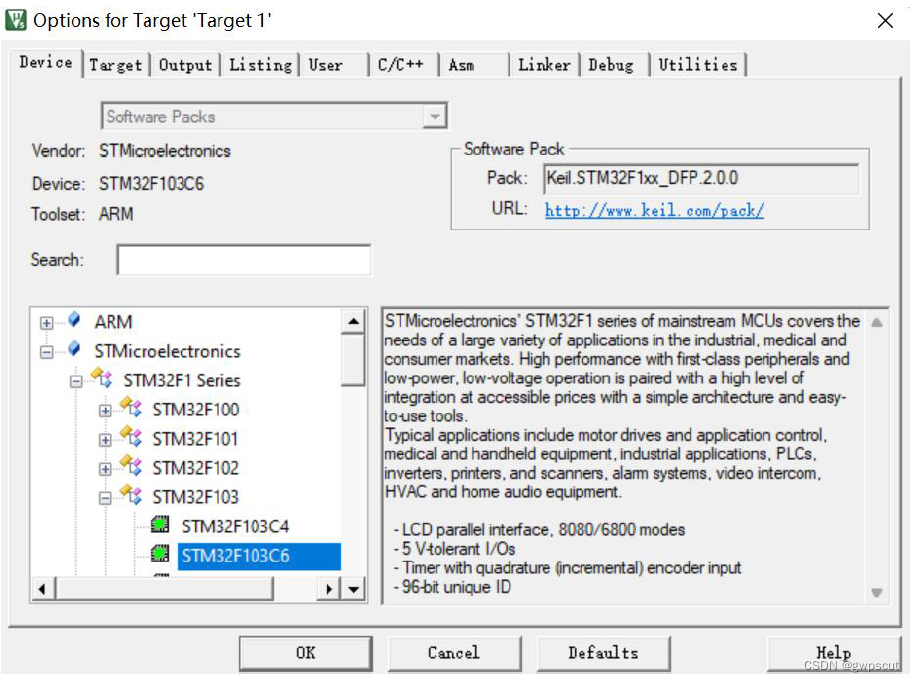

在Device 界面，选择芯片型号，这次方案使用的是STM32F103C6 芯片

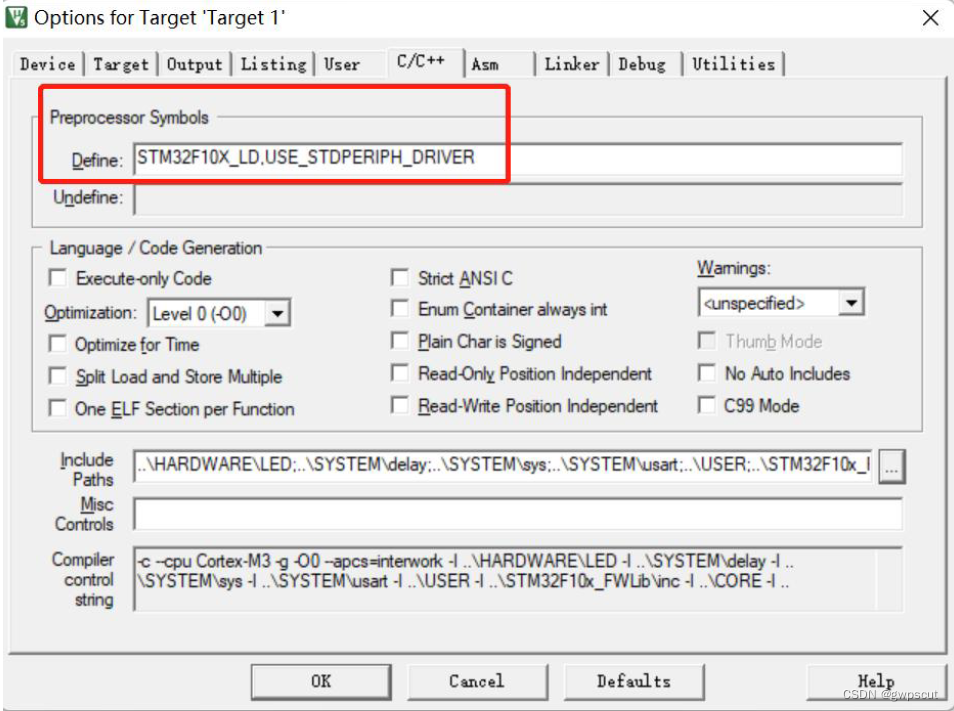

在C/C++这个界面看一下这个配置是否正确

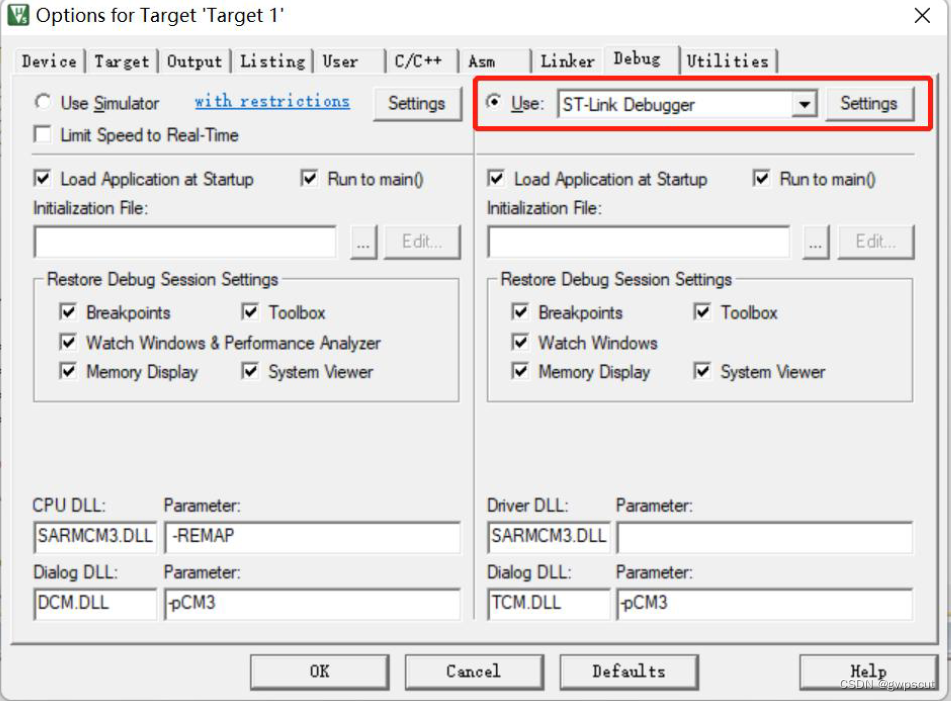

然后在Debug 界面，选择烧录器为ST-Link Debugger

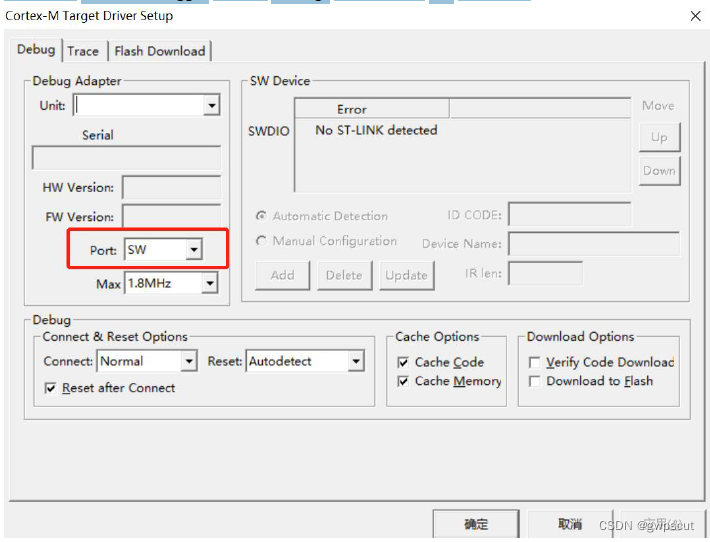

然后点击ST-Link Debugger 右边的Settings 按钮，选择SW 烧录模式

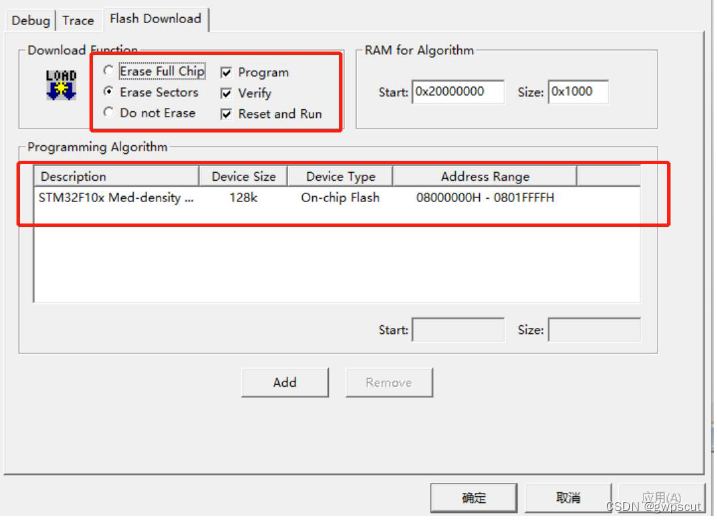

然后在Flash Download 界面配置如下，就完成配置了。

点击下图方框中的按钮，即可完成程序的烧录。

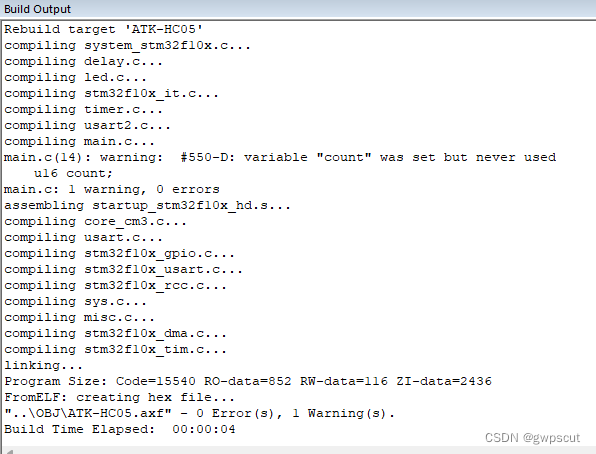

IDE的build output显示如下即可：

接下来链接上蓝牙芯片与LED灯珠。

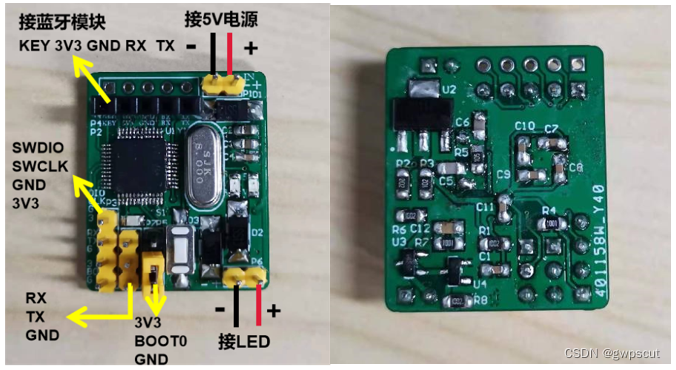

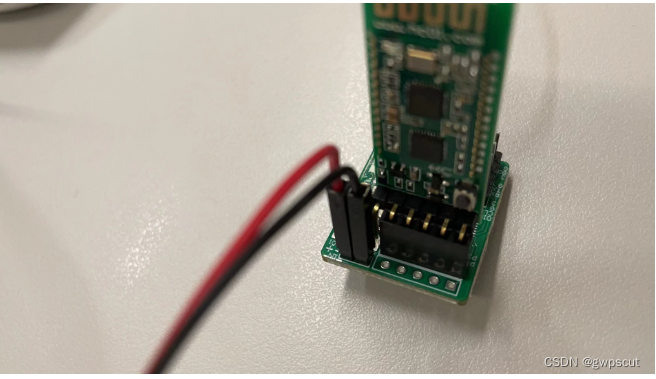

对于蓝牙的链接方式需要注意对应好管脚（这次做的芯片漏掉一个了，下个版本对齐好）

然后打开开关

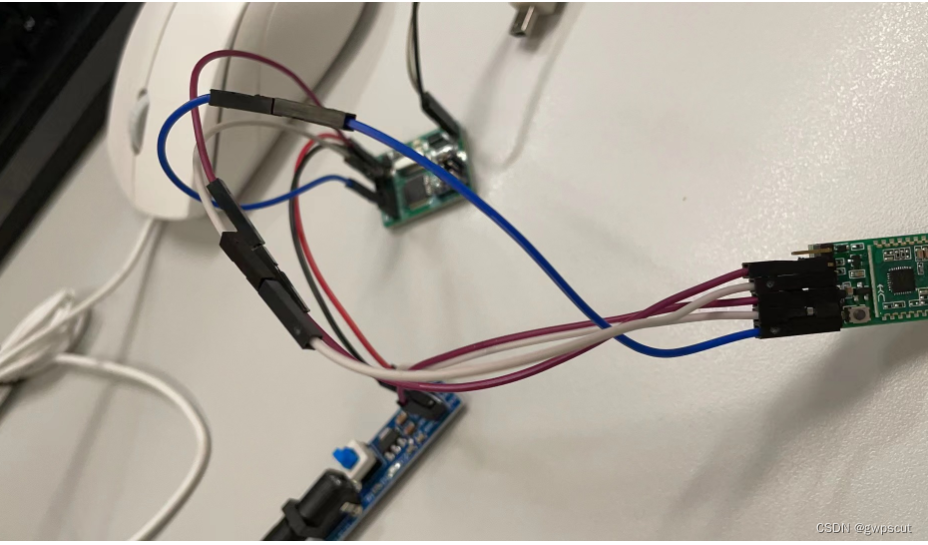

会存在功率不够，点亮LED后蓝牙工作不了。因此用电源给蓝牙供电。蓝牙的其他管脚接入芯片模组。

更多基于此款VLC调制驱动芯片模组的测试视频如下：

可见光通信应用——光二维码

基于蓝牙及可见光通信融合的光二维码
