ESP32开发教程：1、常用资源

已于 2024-05-29 20:41:22 修改
阅读量363 收藏
点赞数
分类专栏： # ESP32开发 文章标签： git
于 2023-05-30 15:19:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wcc243588569/article/details/130942048
版权
文章介绍了ESP-WROOM-32模块的ADC和UART引脚的详细信息，包括不可更改映射的ADC引脚和可自定义映射的UART引脚在Arduino框架下的默认设置。ESP32拥有3个UART接口，且在Arduino环境中，UART引脚可以映射到任何支持输入输出的GPIO。此外，提供了ESP32Arduino框架和IDF的相关学习资源链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

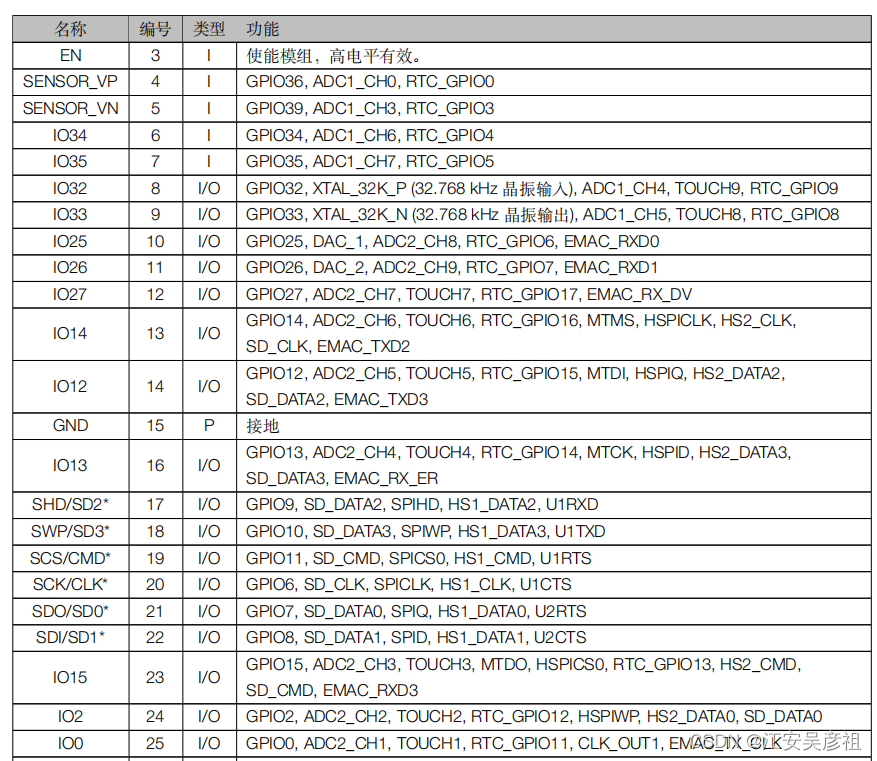

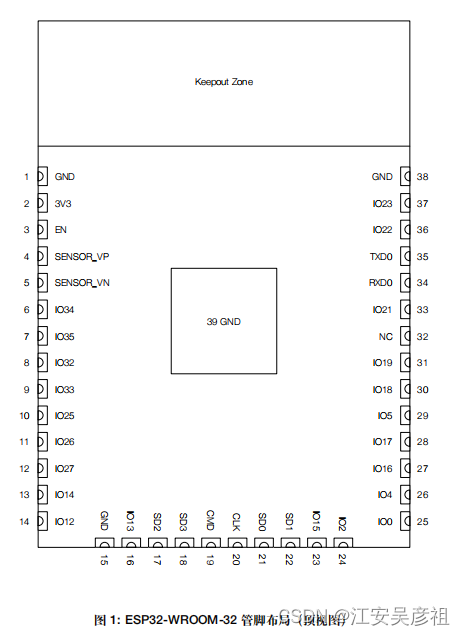

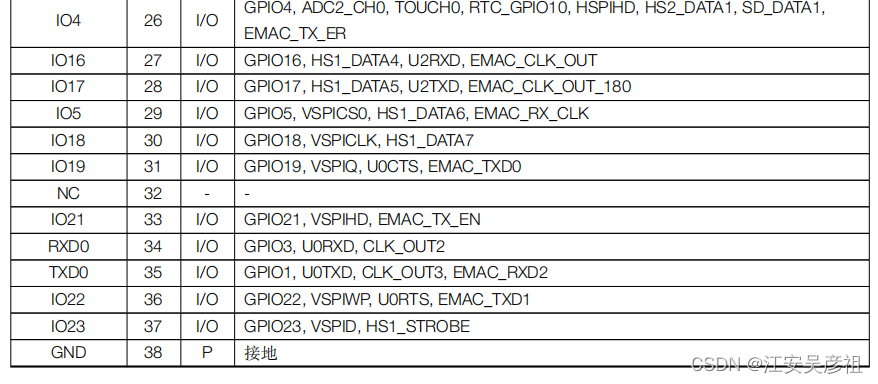

ESP-WROOM-32引脚说明

在这里插入图片描述

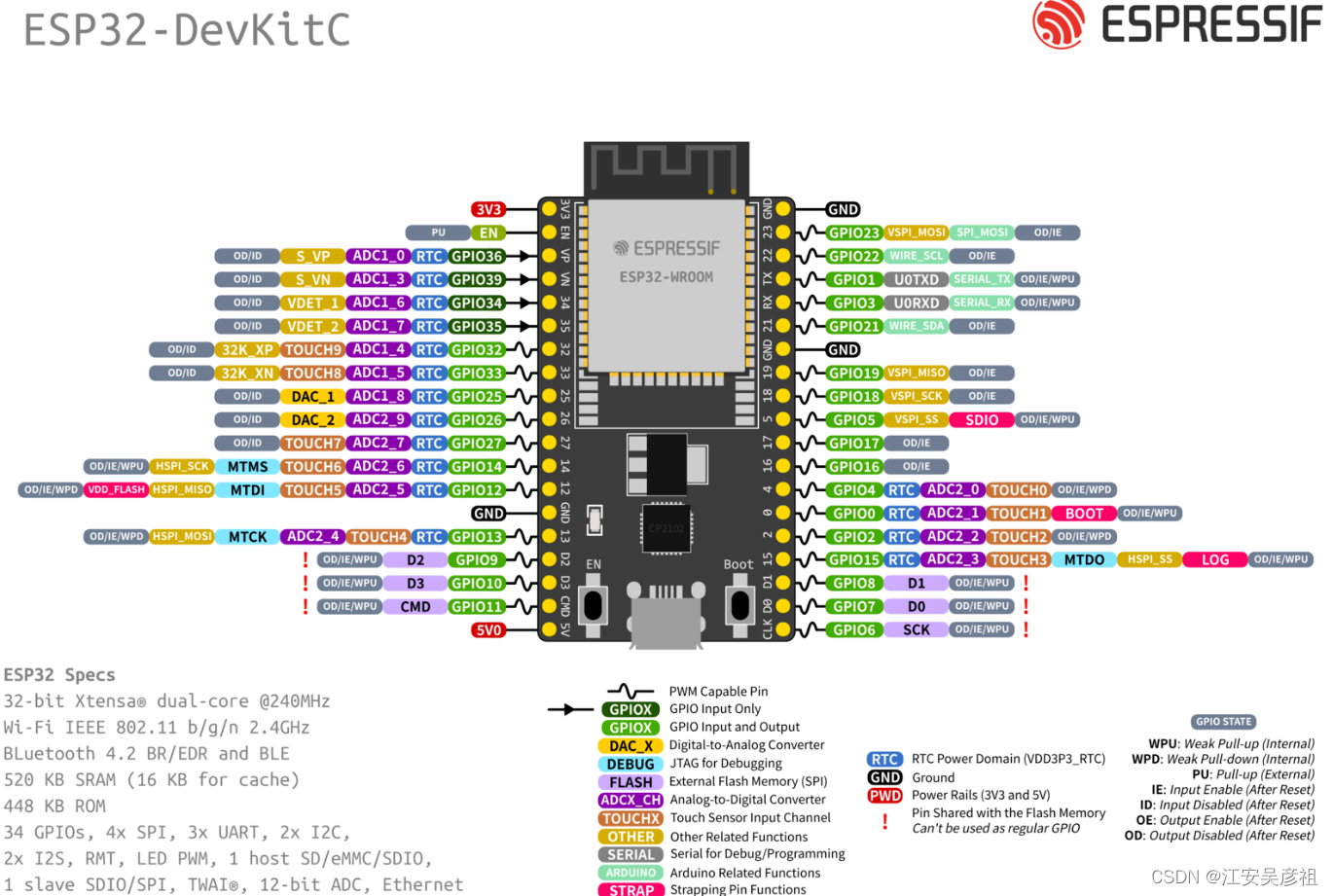

官方开发板：https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/hw-reference/esp32/get-started-devkitc.html
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

注意：ADC2和WIFI不能同时使用。
默认引脚按功能划分如下：

ADC引脚

ADC引脚不可更改映射。

引脚功能备注
IO_36 VPADC1ADC1_CH0，只能输入
IO_39 VNADC1ADC1_CH3，只能输入
IO_32ADC1ADC1_CH4，只能输入
IO_33ADC1ADC1_CH5，只能输入
IO_34ADC1ADC1_CH6，只能输入
IO_35ADC1ADC1_CH7，只能输入

ADC1_CH1和ADC1_CH2配合ADC1_CH0和ADC1_CH3组成了SENSOR，因此不可用。

3个UART引脚

ESP32共有3个UART接口，UART引脚可以任意更改映射。按照arduino框架，默认的引脚如下：

引脚功能备注
RXD0UART0_RX默认打印调试信息，GPIO_3
TXD0UART0_TX默认打印调试信息 ，GPIO_1
RXD0UART1_RXGPIO_9，未引出
TXD0UART1_TXGPIO_10，未引出
RXD0UART2_RXGPIO_16
TXD0UART2_TXGPIO_17

UART引脚在arduino框架内映射

  • 在Arduino的框架内，UART引脚可以映射到任意具有输入、输出功能的IO口上。其方法如下：
Serial1.begin(115200,SERIAL_8N1,9,13);

ESP32 ARDUINO框架常用链接地址

Arduino参考链接

esp32-arduino git官网
arduino-esp32在线教程
arduino官网api

IDF参考链接

IDF Github网站
IDF官网文档
IDF Vscode官网
