数码管静态显示

本讲任务：

      介绍用数码管进行数字和字母的显示。

数码管显示:

单片机系统中常用的显示器有：

    1：发光二极管显示器（数码管）；

    2：液晶LCD显示器；

    3：CRT显示器等。

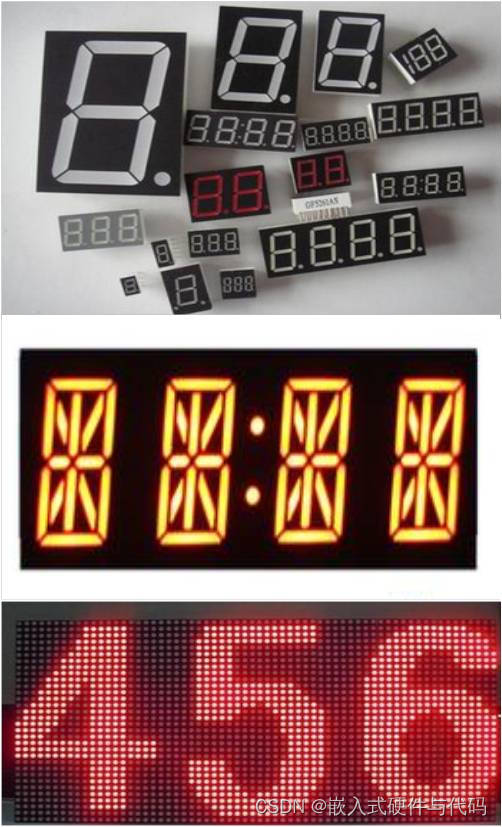

LED、LCD显示器有两种显示结构：

    1：段显示（7段、米字型等）；

    2：点阵显示（5×8、8×8点阵等）。

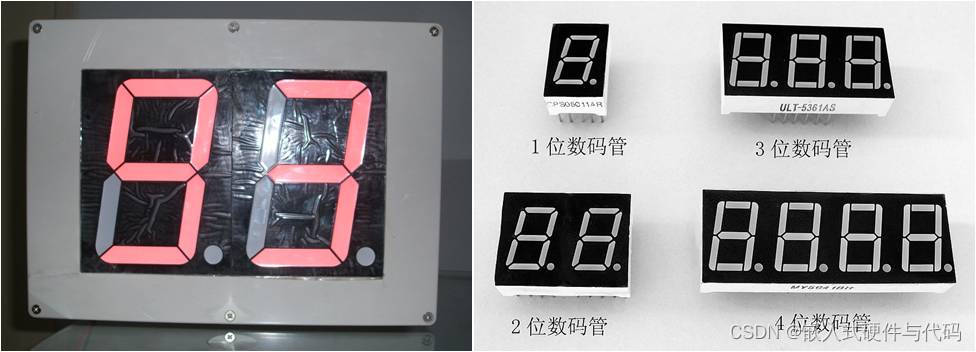

数码管可显示内容和特点：

    可显示内容：

        数字、小数点和部分英文字符、符号。

    特点：

        1、自发光、亮度高，特别适合环境亮度低的场合使用。

        2、牢固，不怕冲击。

 数码管的结构：

      数码管内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的亮暗组合成字符。

      常见数码管有10根管脚。其中COM为公共端，根据内部发光二极管的接线形式可分为共阴极和共阳极两种。

      使用时，共阴极数码管公共端接地，共阳极数码管公共端接电源。

      每段发光二极管需5～10mA的驱动电流才能正常发光，一般需加限流电阻控制电流大小。

数码管显示原理：

      LED数码管的 a～g 七个发光二极管。加正电压的发光，加零电压的不能发光，不同亮暗的组合就能形成不同的字型，这种组合称为字型码。共阳极和共阴极的字型码是不同的。

 共阴数码管字形码表：

      0x3f ,0x06 ,0x5b ,0x4f ,0x66 ,0x6d ,0x7d ,0x07 ,0x7f ,0x6f ,

      0       1        2       3       4        5        6        7       8       9

      0x77 ,0x7c ,0x39 ,0x5e ,0x79 ,0x71 ,0x00

      A       B        C       D        E       F       不显示

静态显示驱动：

      静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动。

      静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动（要知道一个89S51单片机可用的I/O端口才32个），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。

数码管动态驱动：

    动态驱动常用于多个数码管同时显示数字或字母，是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制。

      当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。

      通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

数码管驱动电路：

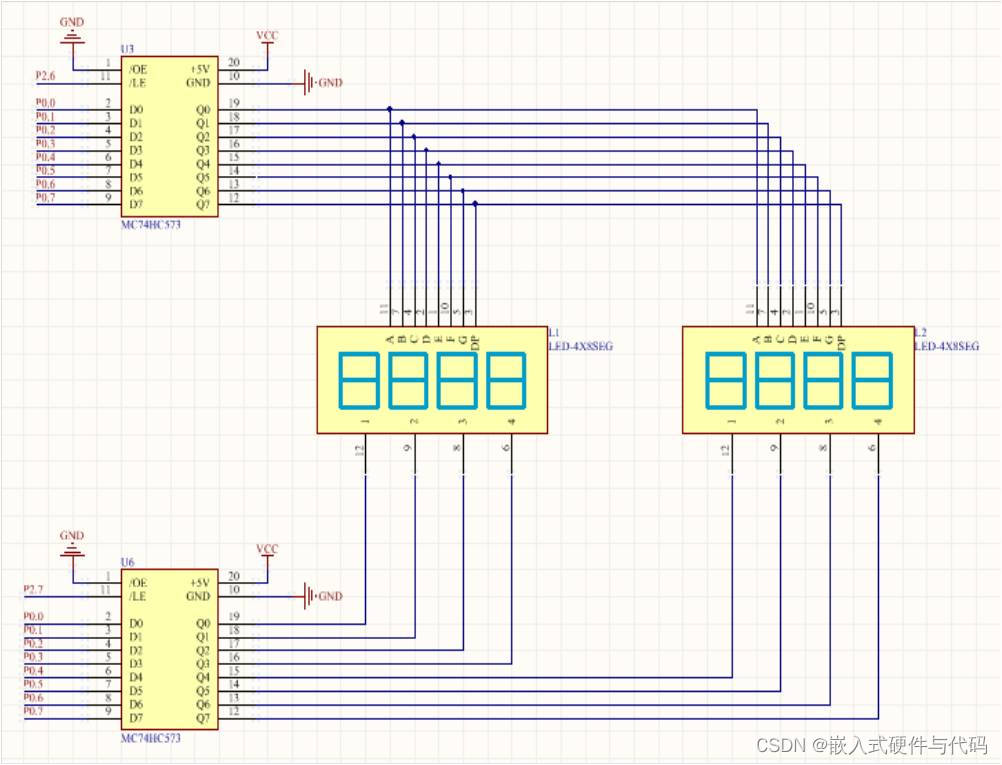

      驱动2个四位数码管的驱动电路：

      1、使用18个IO口；

      2、分别用两个74HC573驱动段选、位选。

 八进制 3 态非反转---透明锁存器芯片 74HC573：

      1：当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存；

      2：输出能直接接到 CMOS，NMOS 和 TTL 接口上；

      3：操作电压范围：2.0V~6.0V；

      4：低输入电流：1.0uA；

      5：主要用于数码管、按键等的控制。

 数码管显示例程1 ：

/**************数码管显示数字3***************

*单片机：STC89C52RC

*开发环境：KEIL

*功能：数码管显示数字3

************************************************/

#include<reg51.h>

sbit LE1=P2^6;                //段选信号

sbit LE2=P2^7;                //位选信号

void main()

{

 LE1=0;LE2=0;

 P0=0x4f;                  //数字“3”的代码

 LE1=1;LE1=0;

 P0=0xfe;                   //选中第一个数码管

 LE2=1;LE2=0;

 while(1);

}

数码管显示例程2：

/************数码管依次显示数字3*************

*单片机：STC89C52RC

*开发环境：KEIL

*功能：数码管依次显示数字3

**************************************************/

#include <reg51.h>

sbit LE1=P2^6;                    //段选信号

sbit LE2=P2^7;                    //位选信号

void delay(int In,int Out);     //申明延时函数

unsigned char code mb_table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

//数码管各位的码表,code表示码表放在程序存储区

void delay(int In,int Out)      //定义延时函数

{

 int i,j;

 for(i=0;i<In;i++)

 {for(j=0;j<Out;j++){;}}

}

void main()

{

 unsigned char num;

 while(1)

 {

  for(num=0;num<8;num++)

  {

   P0=mb_table[num];

   LE2=1;LE2=0;

   P0=0x4f;                     //数字“3”的代码

   LE1=1;LE1=0;

   delay(20,1000);

  }

 }

}
