单芯片快速以太网MAC控制器DM9000介绍

DM9000简介

      DM9000是一款完全集成的和符合成本效益单芯片快速以太网MAC控制器与一般处理接口，一个10/100M 自适应的PHY 和4K DWORD 值的SRAM。它的目的是在低功耗和高性能进程的3.3V与5V的支持宽容。

      DM9000 还提供了介质无关的接口，来连接所有提供支持介质无关接口功能的家用电话线网络设备或其他收发器。该DM9000 支持8 位，16 位和32 -位接口访问内部存储器，以支持不同的处理器。DM9000 物理协议层接口完全支持使用10MBps下3 类、4 类、5 类非屏蔽双绞线和100MBps 下5 类非屏蔽双绞线。这是完全符合IEEE 802.3u 规格。它的自动协调功能将自动完成配置以最大限度地适合其线路带宽。还支持IEEE 802.3x 全双工流量控制。这个工作里面DM9000 是非常简单的，所以用户可以容易的移植任何系统下的端口驱动程序。

DM9000芯片实物图

DM9000特点

      1、支持处理器读写内部存储器的数据操作命令以字节/字/双字的长度进行。

      2、集成10/100M 自适应收发器。

      3、支持介质无关接口。

      4、支持背压模式半双工流量控制模式。

      5、IEEE802.3x 流量控制的全双工模式。

      6、支持唤醒帧，链路状态改变和远程的唤醒。

      7、4K双字SRAM。

      8、支持自动加载EEPROM 里面生产商ID和产品ID。

      9、支持4 个通用输入输出口。

      10、超低功耗模式。

      11、功率降低模式。

      12、电源故障模式。

      13、可选择1：1 YL18-2050S,YT37-1107S 或5：4 变压比例的变压器降低格外功率。

      14、兼容3.3V和5.0V输入输出电压。

      15、100 脚CMOS LQFP 封装工艺。

DM9000引脚描述

      I=输入；O= 输出；I/O=输入/输出；O/D= 漏极开路；P= 电源；LI=复位锁存输入；#=普遍低电位。

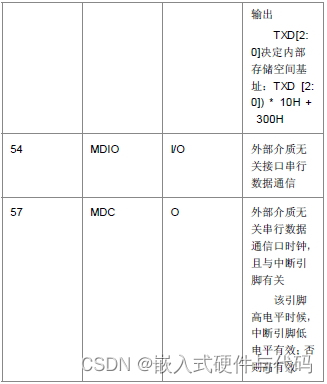

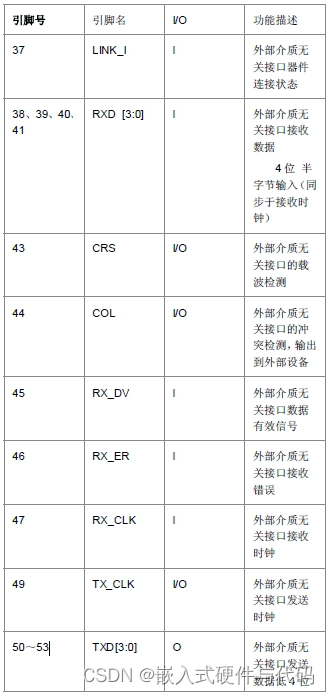

     介质无关接口引脚



      注意：以上介质无关端口都内部自带60K 欧姆的下拉电阻。

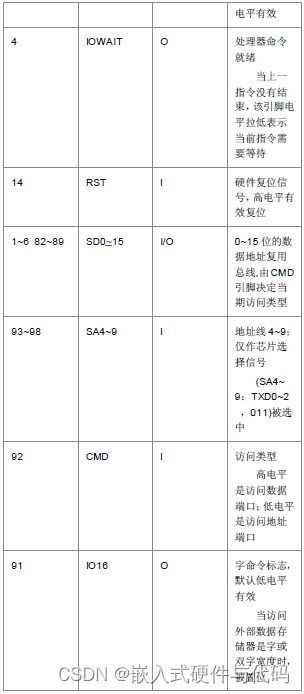

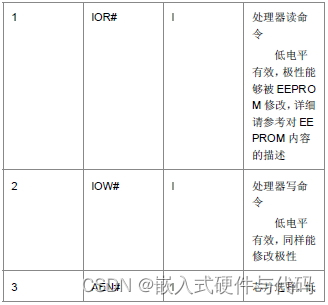

      处理器接口引脚





      注：以上引脚除SD8,SD9和IO16，都内部自带60K欧姆下拉电阻。

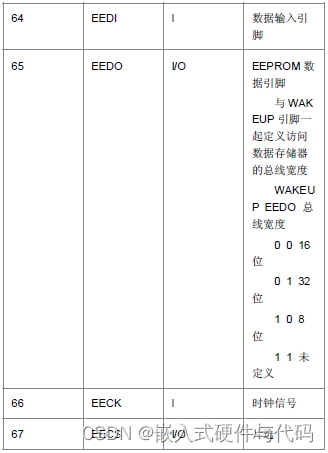

      EEPROM 引脚



      注意：EECS EECK EEDO 引脚都内部自带 60K 欧姆下拉电阻。

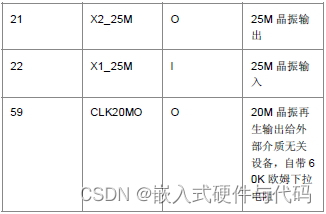

      时钟引脚

      LED 引脚

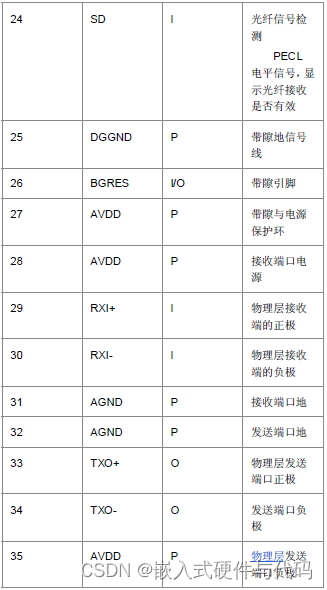

       10/100 物理层与光纤接口

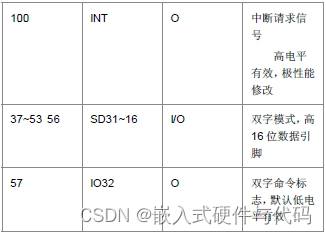

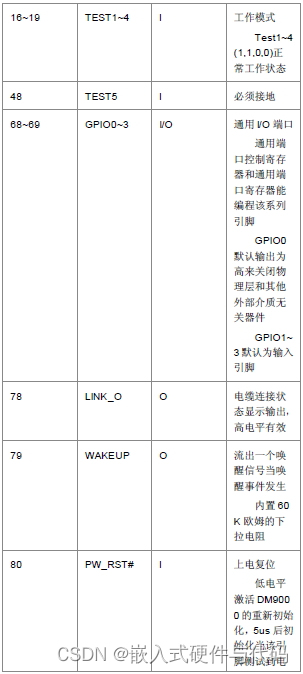

       各种其他功能引脚

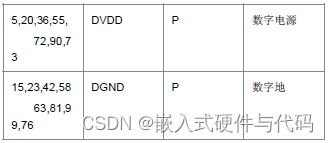

      电源引脚
