VS1053音频解码器介绍

VS1053音频解码器简介

      VS1053b是单片Ogg Vorbis/MP3/AAC/WMA/MIDI音频解码器，及IMA ADPCM 编码器和用户加载的Ogg Vorbis编码器。它包含了一个高性能、有专利的低功耗DSP处理器内核VS_DSP、工作数据存储器、供用户应用程序和任何固化解码器一起运行的16 KiB 指令RAM 及0.5KiB 多的数据RAM、串行的控制和输入数据接口、最多8 个可用的通用I/O引脚、一个UART、并有一个优质的可变采样率立体声ADC（“咪”、“线路”、“线路+咪”或“线路*2”）和立体声DAC、和跟随的一个耳机功放及一个公共电压缓冲器。

VS1053音频解码器实物图

VS1053音频解码器特性

      1、Ogg Vorbis 解码；

      MPEG 1 & 2 音频阶层III (CBR +VBR +ABR)；

      阶层 I 和 II 可选；

      MPEG4/2 AAC‐LC(+PNS)，

      HE‐AAC V2 (级别3) (SBR + PS)；

      WMA 4.0/4.1/7/8/9 所有特性（profiles）(5‐384kbps)；

      WAV (PCM+IMA ADPCM)；通用 MIDI 1/SP‐MIDI格式0的文件

      2、用软件插件进行Ogg Vorbis 编码

      3、“咪/线路”的输入信号可实现IMA ADPCM 编码 (立体声)

      4、支持MP3 和WAV 的数据流

      5、低音和高音控制

      6、只用一个单独的12..13MHz时钟运作

      7、也可以使用一个24..26MHz时钟运作

      8、内建PLL 时钟乘法器

      9、低功耗运作

      10、芯片内建高质量和通道间无相位误差的立体声DAC

      11、过零交叉注3（Zero‐cross）侦测和平滑的音量调整

      12、立体声耳机驱动器可以驱动一个30Ω的负载

      13、安静的电源通断功能

      14、可扩展外部DAC 的I2S 接口

      15、分离的模拟、数字、IO 供电电源

      16、供用户代码和数据使用的片内RAM

      17、用于控制和数据的串行接口

      18、可以作为从模式的辅助处理器使用

      19、特殊应用可使用SPI FLASH 存储器引导

      20、可用于调试的UART 接口

      21、可用软件增加新功能和提供最多8 个GPIO

      22、符合RoHS 无铅标准的封装（绿色环保）

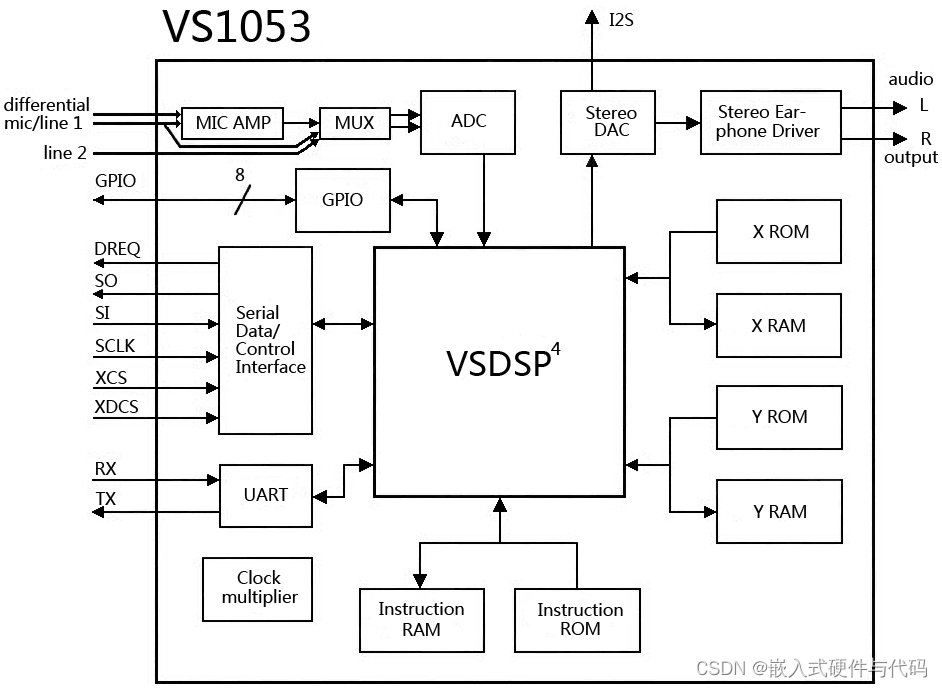

VS1053音频解码器内部框图

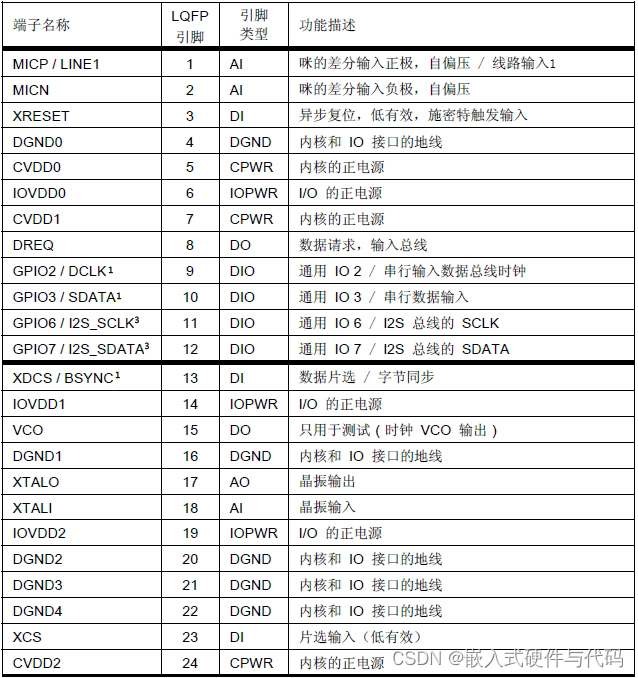

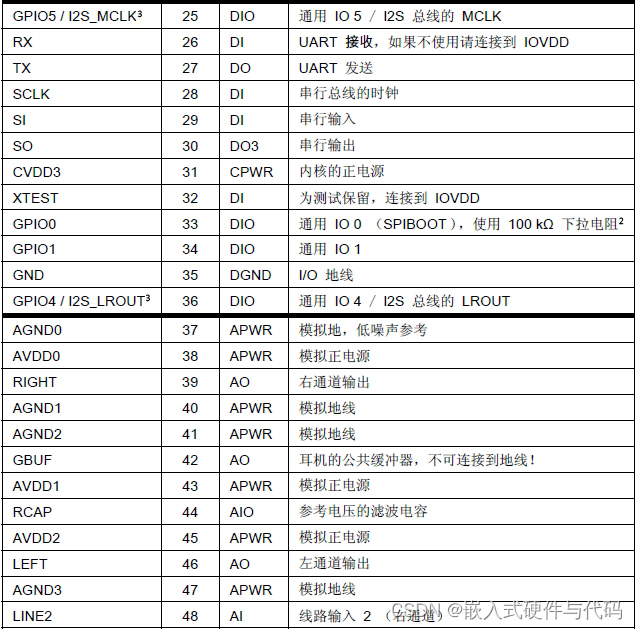

VS1053音频解码器引脚说明
