基于stm32CubeMX（Hal库)的stm32串口通信

串口通信指串口按位（bit）发送和接收字节。尽管比特字节（byte）的串行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。串口通信协议是指规定了数据包的内容，内容包含了起始位、主体数据、校验位及停止位，双方需要约定一致的数据包格式才能正常收发数据的有关规范。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。

1.2 RS-232标准

RS232采用负逻辑电平，定义如下：

电平状态	电压
0(space)	+3 ~ +15V
1(mark)	-15 ~ -3V
非法状态	-3 ~ +3V

1.3TTL标准

输出 L： <=0.8V ； H：>=2.4V。

　　输入 L： <=1.2V ； H：=>2.0V

　　TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。于是TTL电平的输入低电平的噪声容限就只有（0.8-0）/2=0.4V，高电平的噪声容限为（5-2.4）/2=1.3V。

1.4 "USB/TTL转232"模块（以CH340芯片模块为例）的工作原理

TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。

RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！

自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。也称回环测试。

二. 安装 stm32CubeMX，配合Keil，使用寄存器方式（汇编或C，不限）或HAL库这两种方式，完成下列任务：

2.1 安装Java

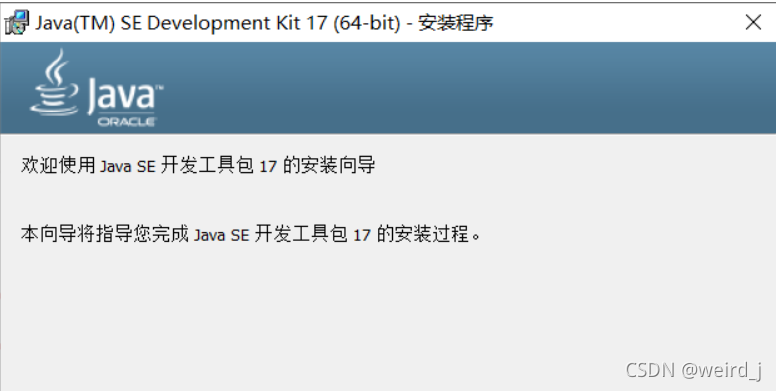

由于STM32CubeMX是Java实现的，需要安装jdk环境。

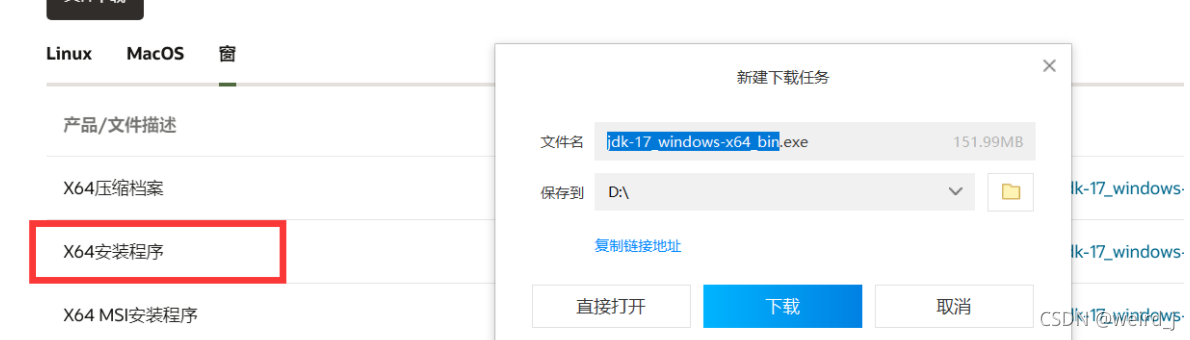

jdk官网下载链接：
Java Downloads | Oracle

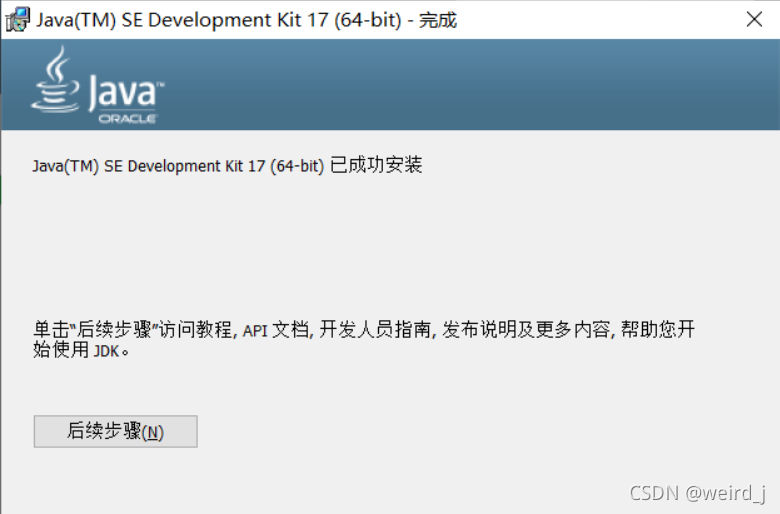

此时关闭就是安装成功了。

2.2安装 stm32CubeMX

下载地址：
STM32CubeMX - STM32Cube initialization code generator - STMicroelectronics

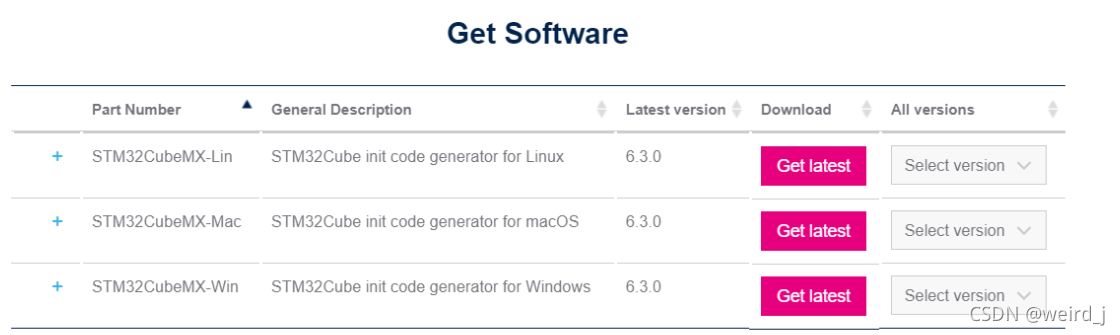

选择第三个Windows系统的就行。

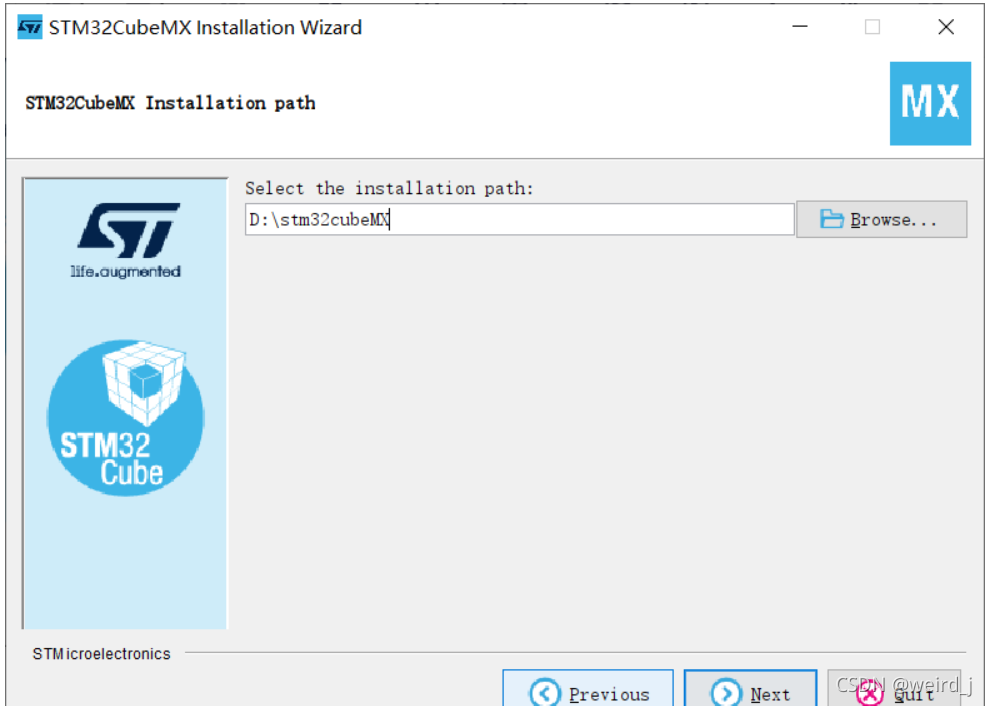

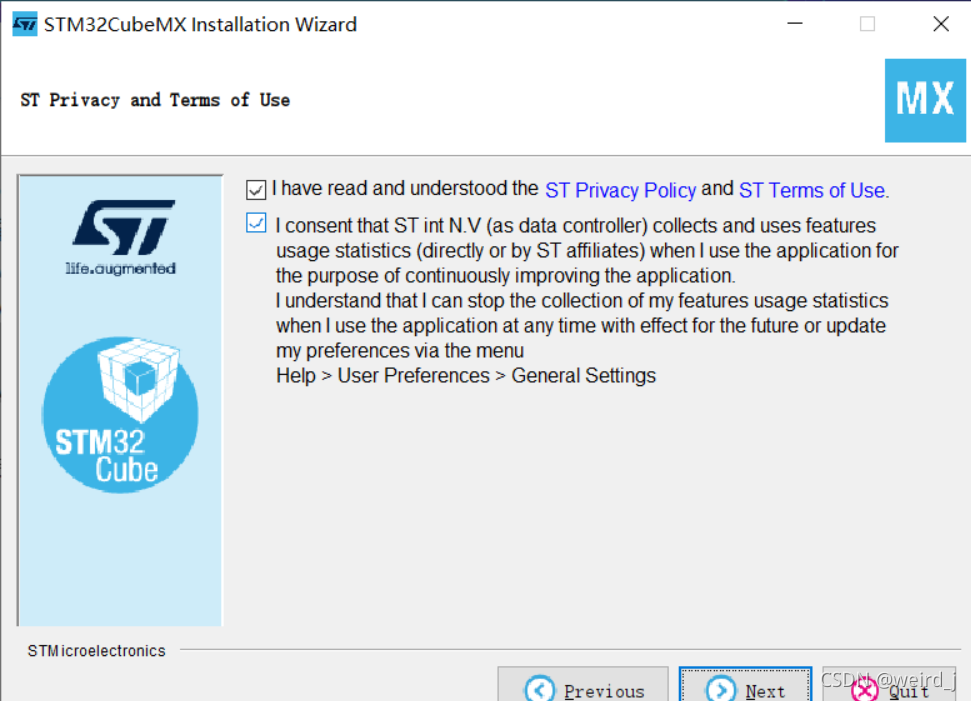

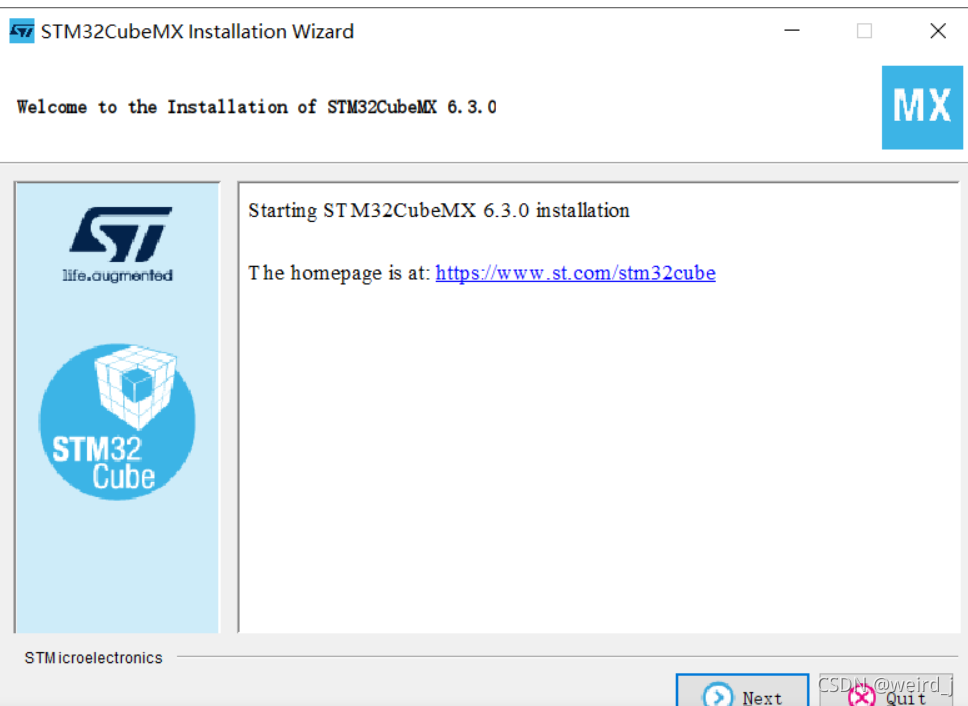

安装过程如图所示。注意安装路径不要出现中文就行。

2.3 安装固件库

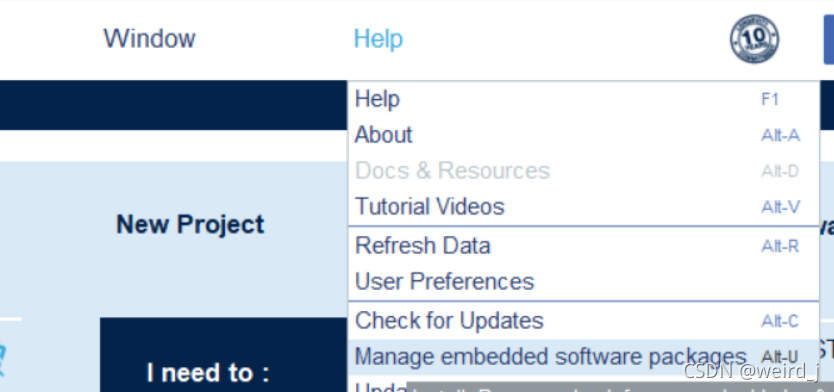

打开cubeMX，在help下选择manage

此处选择install now 第一个是本地下载，仅对于已有固件库的电脑。

三、重做上一个LED流水灯作业，即用GPIO端口完成3只LED红绿灯的周期闪烁。

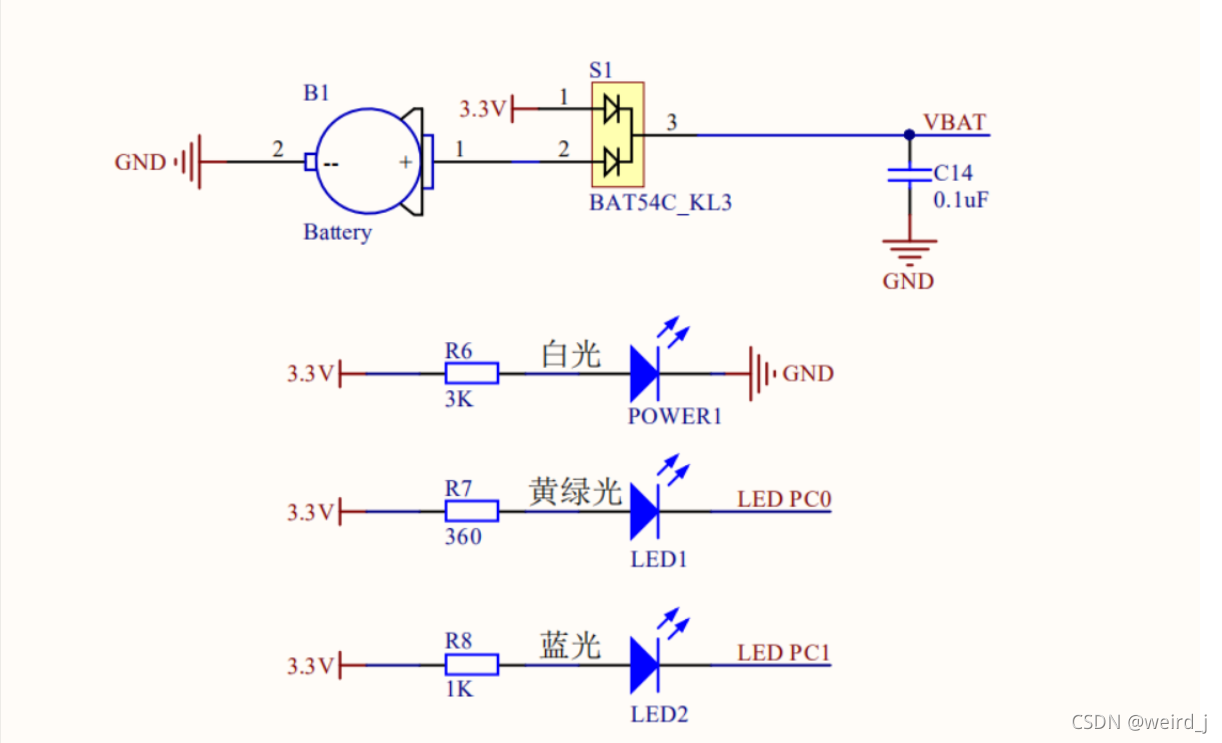

3.1 原理图

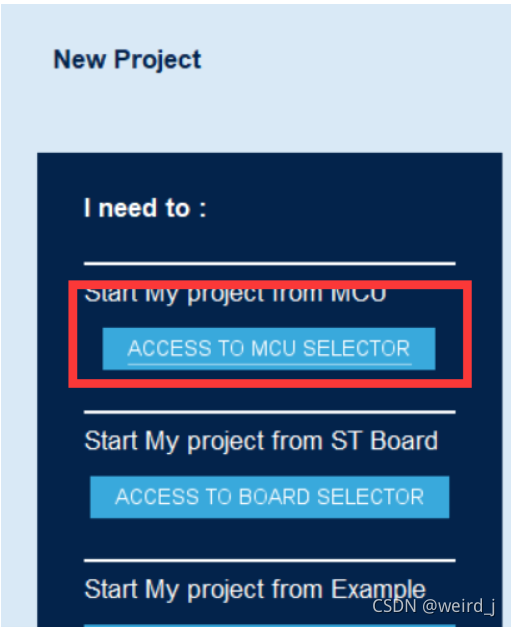

3.2 创建项目

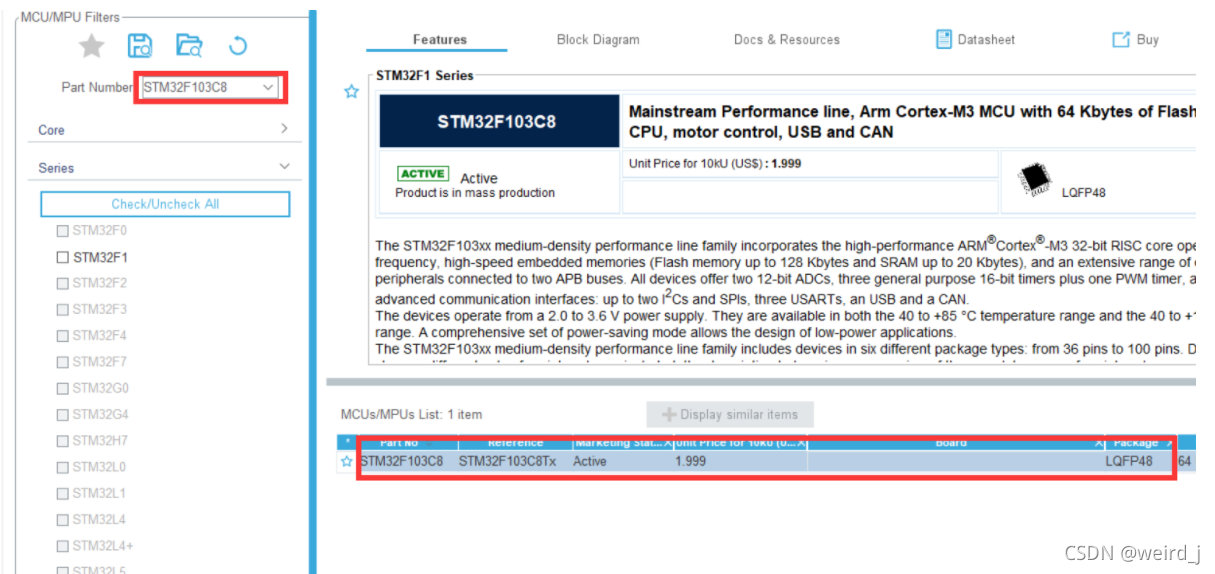

3.2.1 双击进入stm32f103c8

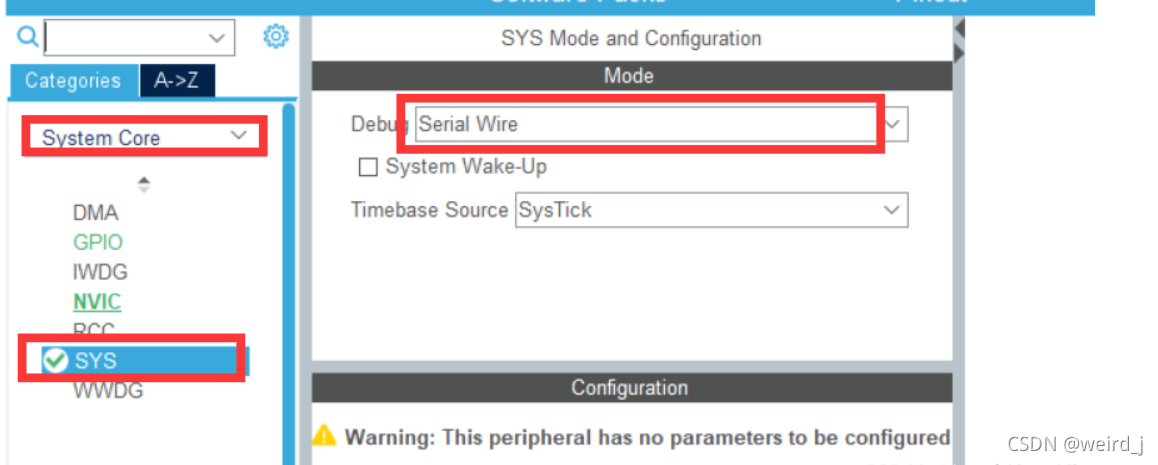

点击System Core，进入里面的SYS，在debug那里选择Serial Wire

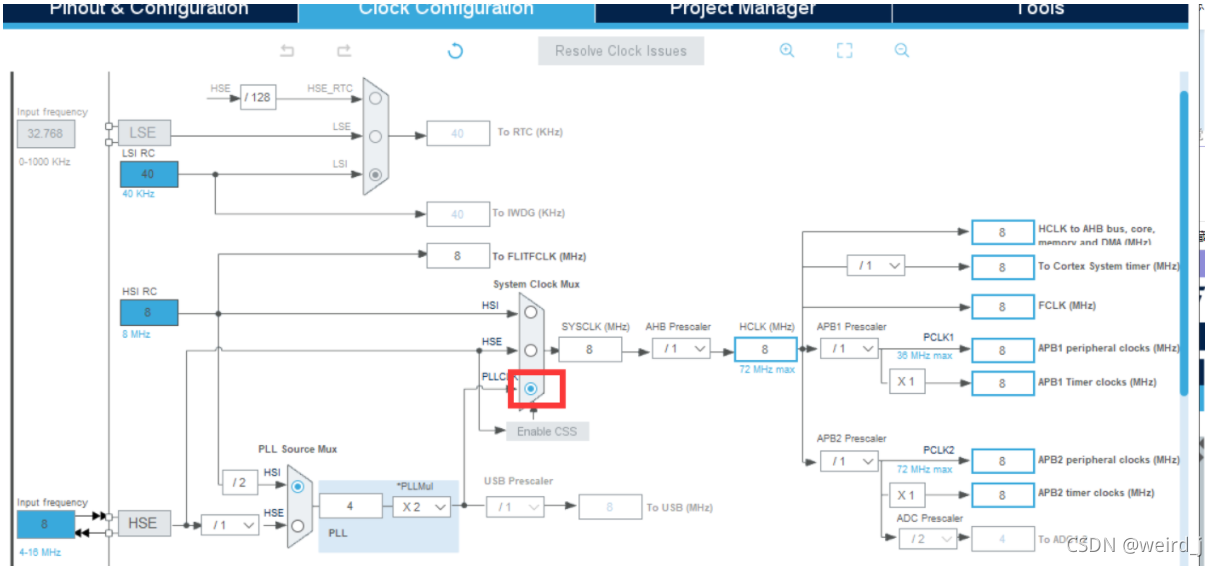

3.2.2 将system clock mux从HSI设为PLLOCK

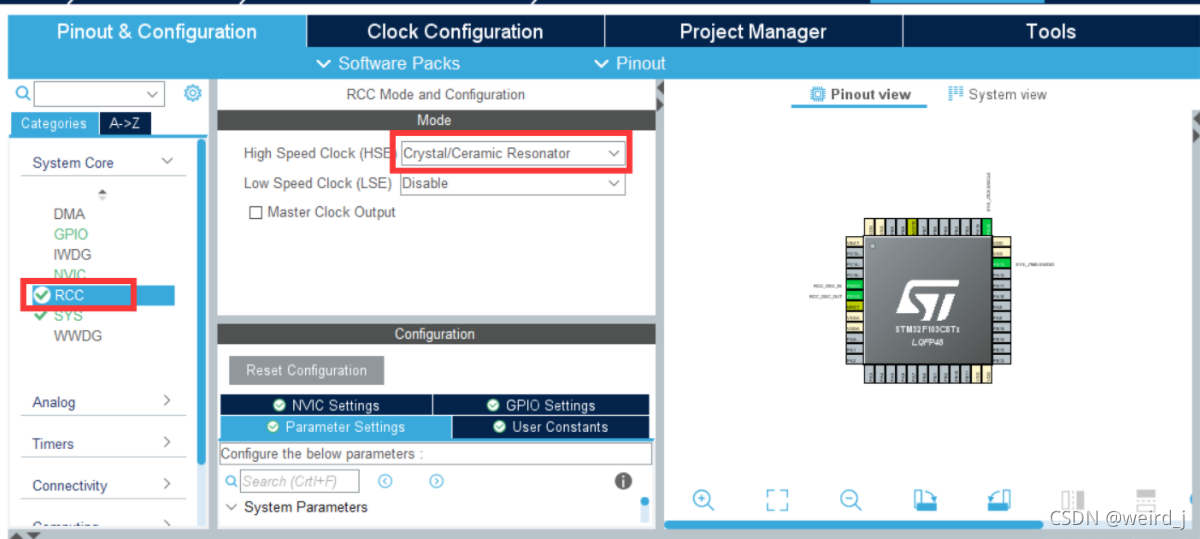

接下来设置时钟RCC，在High Speed Clock选择Crystal/Ceramic Resonator

3.2.3 右边选择要使用到的引脚，本文主要选择PA12,PB1,和PC14,并点击GPIO_Output

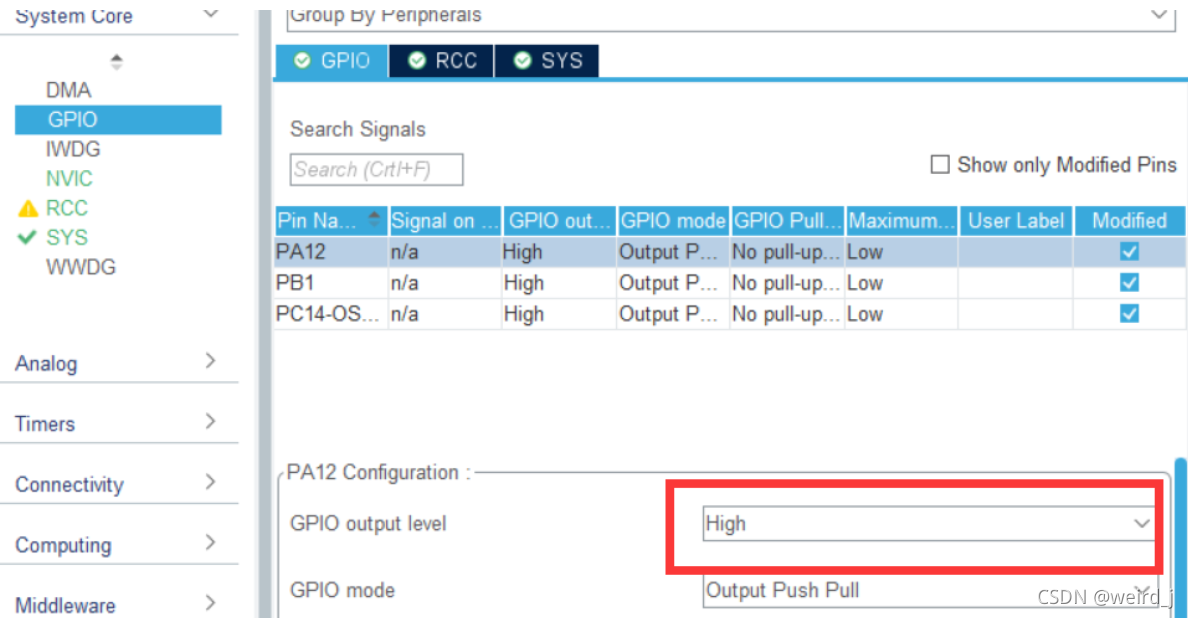

将GPIO output level选择high

GPIO output level:有low和high两种选择，一般选择low
GPIO mode：推挽输出和开漏输出两者模式，两者模式的区别在于推挽输出中1代表VCC，0表示GND；开漏输出中1代表高阻态，0代表GND。
GPIO Pull-up/Pull-down:输入需要上下拉，输出一般没有上下拉
Maxinum output speed:最大的输出速度，一般选择low就可以了。

3.2.4 接下来建立项目，输入项目名称和项目地址，在Toolchain/IDE选择MDK-ARM

3.2.5 进入code generate界面，选择生成初始化.c/.h文件，后面点击generate code

3.2.6 打开文件夹

3.2.7 打开生成的project文件

3.2.8 在while循环中加入亮灯熄灯代码

        HAL_GPIO_WritePin(GPIOA,GPIO_PIN_12,GPIO_PIN_SET);//PA12熄灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_12,GPIO_PIN_RESET);//PA12亮灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_SET);//PB1熄灯
		HAL_Delay(500);//延时0.5s
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,GPIO_PIN_RESET);//PB1亮灯
		HAL_Delay(500);//延时0.5s

		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);//PC14熄灯
		HAL_Delay(500);//延时0.5s

		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);//PC14亮灯
		HAL_Delay(500);//延时0.5s

3.2.9 编译成功

3.2.10 选择hex文件并通过串行口烧录

3.2.11 烧录

通电下将boot0置0，然后再次通电后可运行。

3.2.12 实验成果

四、完成一个STM32的USART串口通讯程序（查询方式即可，暂不要求采用中断方式）

4.1 创建项目

选择合适的芯片。

直接点OK

4.2 添加代码

;RCC寄存器地址映像
RCC_BASE            EQU    0x40021000
RCC_CR              EQU    (RCC_BASE + 0x00)
RCC_CFGR            EQU    (RCC_BASE + 0x04)
RCC_CIR             EQU    (RCC_BASE + 0x08)
RCC_APB2RSTR        EQU    (RCC_BASE + 0x0C)
RCC_APB1RSTR        EQU    (RCC_BASE + 0x10)
RCC_AHBENR          EQU    (RCC_BASE + 0x14)
RCC_APB2ENR         EQU    (RCC_BASE + 0x18)
RCC_APB1ENR         EQU    (RCC_BASE + 0x1C)
RCC_BDCR            EQU    (RCC_BASE + 0x20)
RCC_CSR             EQU    (RCC_BASE + 0x24)

;AFIO寄存器地址映像
AFIO_BASE           EQU    0x40010000
AFIO_EVCR           EQU    (AFIO_BASE + 0x00)
AFIO_MAPR           EQU    (AFIO_BASE + 0x04)
AFIO_EXTICR1        EQU    (AFIO_BASE + 0x08)
AFIO_EXTICR2        EQU    (AFIO_BASE + 0x0C)
AFIO_EXTICR3        EQU    (AFIO_BASE + 0x10)
AFIO_EXTICR4        EQU    (AFIO_BASE + 0x14)

;GPIOA寄存器地址映像
GPIOA_BASE          EQU    0x40010800
GPIOA_CRL           EQU    (GPIOA_BASE + 0x00)
GPIOA_CRH           EQU    (GPIOA_BASE + 0x04)
GPIOA_IDR           EQU    (GPIOA_BASE + 0x08)
GPIOA_ODR           EQU    (GPIOA_BASE + 0x0C)
GPIOA_BSRR          EQU    (GPIOA_BASE + 0x10)
GPIOA_BRR           EQU    (GPIOA_BASE + 0x14)
GPIOA_LCKR          EQU    (GPIOA_BASE + 0x18)

;GPIO C口控制
GPIOC_BASE          EQU    0x40011000
GPIOC_CRL           EQU    (GPIOC_BASE + 0x00)
GPIOC_CRH           EQU    (GPIOC_BASE + 0x04)
GPIOC_IDR           EQU    (GPIOC_BASE + 0x08)
GPIOC_ODR           EQU    (GPIOC_BASE + 0x0C)
GPIOC_BSRR          EQU    (GPIOC_BASE + 0x10)
GPIOC_BRR           EQU    (GPIOC_BASE + 0x14)
GPIOC_LCKR          EQU    (GPIOC_BASE + 0x18)

;串口1控制
USART1_BASE         EQU    0x40013800
USART1_SR           EQU    (USART1_BASE + 0x00)
USART1_DR           EQU    (USART1_BASE + 0x04)
USART1_BRR          EQU    (USART1_BASE + 0x08)
USART1_CR1          EQU    (USART1_BASE + 0x0c)
USART1_CR2          EQU    (USART1_BASE + 0x10)
USART1_CR3          EQU    (USART1_BASE + 0x14)
USART1_GTPR         EQU    (USART1_BASE + 0x18)

;NVIC寄存器地址
NVIC_BASE           EQU    0xE000E000
NVIC_SETEN          EQU    (NVIC_BASE + 0x0010)
;SETENA寄存器阵列的起始地址
NVIC_IRQPRI         EQU    (NVIC_BASE + 0x0400)
;中断优先级寄存器阵列的起始地址
NVIC_VECTTBL        EQU    (NVIC_BASE + 0x0D08)
;向量表偏移寄存器的地址
NVIC_AIRCR          EQU    (NVIC_BASE + 0x0D0C)
;应用程序中断及复位控制寄存器的地址
SETENA0             EQU    0xE000E100
SETENA1             EQU    0xE000E104


;SysTick寄存器地址
SysTick_BASE        EQU    0xE000E010
SYSTICKCSR          EQU    (SysTick_BASE + 0x00)
SYSTICKRVR          EQU    (SysTick_BASE + 0x04)

;FLASH缓冲寄存器地址映像
FLASH_ACR           EQU    0x40022000

;SCB_BASE           EQU    (SCS_BASE + 0x0D00)

MSP_TOP             EQU    0x20005000
;主堆栈起始值
PSP_TOP             EQU    0x20004E00
;进程堆栈起始值

BitAlias_BASE       EQU    0x22000000
;位带别名区起始地址
Flag1               EQU    0x20000200
b_flas              EQU    (BitAlias_BASE + (0x200*32) + (0*4))
;位地址
b_05s               EQU    (BitAlias_BASE + (0x200*32) + (1*4))
;位地址
DlyI                EQU    0x20000204
DlyJ                EQU    0x20000208
DlyK                EQU    0x2000020C
SysTim              EQU    0x20000210


;常数定义
Bit0                EQU    0x00000001
Bit1                EQU    0x00000002
Bit2                EQU    0x00000004
Bit3                EQU    0x00000008
Bit4                EQU    0x00000010
Bit5                EQU    0x00000020
Bit6                EQU    0x00000040
Bit7                EQU    0x00000080
Bit8                EQU    0x00000100
Bit9                EQU    0x00000200
Bit10               EQU    0x00000400
Bit11               EQU    0x00000800
Bit12               EQU    0x00001000
Bit13               EQU    0x00002000
Bit14               EQU    0x00004000
Bit15               EQU    0x00008000
Bit16               EQU    0x00010000
Bit17               EQU    0x00020000
Bit18               EQU    0x00040000
Bit19               EQU    0x00080000
Bit20               EQU    0x00100000
Bit21               EQU    0x00200000
Bit22               EQU    0x00400000
Bit23               EQU    0x00800000
Bit24               EQU    0x01000000
Bit25               EQU    0x02000000
Bit26               EQU    0x04000000
Bit27               EQU    0x08000000
Bit28               EQU    0x10000000
Bit29               EQU    0x20000000
Bit30               EQU    0x40000000
Bit31               EQU    0x80000000


;向量表
    AREA RESET, DATA, READONLY
    DCD    MSP_TOP            ;初始化主堆栈
    DCD    Start              ;复位向量
    DCD    NMI_Handler        ;NMI Handler
    DCD    HardFault_Handler  ;Hard Fault Handler
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    0
    DCD    SysTick_Handler    ;SysTick Handler
    SPACE  20                 ;预留空间20字节









;代码段
    AREA |.text|, CODE, READONLY
    ;主程序开始
    ENTRY
    ;指示程序从这里开始执行
Start
    ;时钟系统设置
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit16
    str    r1, [r0]
    ;开启外部晶振使能
    ;启动外部8M晶振

ClkOk
    ldr    r1, [r0]
    ands   r1, #Bit17
    beq    ClkOk
    ;等待外部晶振就绪
    ldr    r1,[r0]
    orr    r1,#Bit17
    str    r1,[r0]
    ;FLASH缓冲器
    ldr    r0, =FLASH_ACR
    mov    r1, #0x00000032
    str    r1, [r0]

    ;设置PLL锁相环倍率为7,HSE输入不分频
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    str    r1, [r0]
    ;启动PLL锁相环
    ldr    r0, =RCC_CR
    ldr    r1, [r0]
    orr    r1, #Bit24
    str    r1, [r0]
PllOk
    ldr    r1, [r0]
    ands   r1, #Bit25
    beq    PllOk
    ;选择PLL时钟作为系统时钟
    ldr    r0, =RCC_CFGR
    ldr    r1, [r0]
    orr    r1, #(Bit18 :OR: Bit19 :OR: Bit20 :OR: Bit16 :OR: Bit14)
    orr    r1, #Bit10
    orr    r1, #Bit1
    str    r1, [r0]
    ;其它RCC相关设置
    ldr    r0, =RCC_APB2ENR
    mov    r1, #(Bit14 :OR: Bit4 :OR: Bit2)
    str    r1, [r0]


    ;PA9串口0发射脚
    ldr    r0, =GPIOA_CRH
    ldr    r1, [r0]
    orr    r1, #(Bit4 :OR: Bit5)
    ;PA.9输出模式,最大速度50MHz
    orr    r1, #Bit7
    and    r1, #~Bit6
    ;10：复用功能推挽输出模式
    str    r1, [r0]


    ldr    r0, =USART1_BRR
    mov    r1, #0x271
    str    r1, [r0]
    ;配置波特率-> 115200

    ldr    r0, =USART1_CR1
    mov    r1, #0x200c
    str    r1, [r0]
    ;USART模块总使能 发送与接收使能
    ;71 02 00 00   2c 20 00 00

    ;AFIO 参数设置
    ;Systick 参数设置
    ldr    r0, =SYSTICKRVR
    ;Systick装初值
    mov    r1, #9000
    str    r1, [r0]
    ldr    r0, =SYSTICKCSR
    ;设定,启动Systick
    mov    r1, #0x03
    str    r1, [r0]

    ;切换成用户级线程序模式
    ldr    r0, =PSP_TOP
    ;初始化线程堆栈
    msr    psp, r0
    mov    r0, #3
    msr    control, r0

    ;初始化SRAM寄存器
    mov    r1, #0
    ldr    r0, =Flag1
    str    r1, [r0]
    ldr    r0, =DlyI
    str    r1, [r0]
    ldr    r0, =DlyJ
    str    r1, [r0]
    ldr    r0, =DlyK
    str    r1, [r0]
    ldr    r0, =SysTim
    str    r1, [r0]

;主循环
main
    ldr    r0, =Flag1
    ldr    r1, [r0]
    tst    r1, #Bit1
    ;SysTick产生0.5s,置位bit 1
    beq    main                  ;0.5s标志还没有置位

    ;0.5s标志已经置位
    ldr    r0, =b_05s
    ;位带操作清零0.5s标志
    mov    r1, #0
    str    r1, [r0]

    mov    r0, #'H'
    bl     send_a_char

	mov    r0, #'e'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #' '
    bl     send_a_char

	mov    r0, #'W'
    bl     send_a_char

	mov    r0, #'o'
    bl     send_a_char

	mov    r0, #'r'
    bl     send_a_char

	mov    r0, #'l'
    bl     send_a_char

	mov    r0, #'d'
    bl     send_a_char

	mov    r0, #'\n'
    bl     send_a_char

	b      main



;子程序 串口1发送一个字符
send_a_char
    push   {r0 - r3}
    ldr    r2, =USART1_DR
    str    r0, [r2]
b1
    ldr    r2, =USART1_SR
    ldr    r2, [r2]
    tst    r2, #0x40
    beq    b1
    ;发送完成(Transmission complete)等待
    pop    {r0 - r3}
    bx     lr

;异常程序
NMI_Handler
    bx     lr


HardFault_Handler
    bx     lr

SysTick_Handler
    ldr    r0, =SysTim
    ldr    r1, [r0]
    add    r1, #1
    str    r1, [r0]
    cmp    r1, #500
    bcc    TickExit
    mov    r1, #0
    str    r1, [r0]
    ldr    r0, =b_05s
    ;大于等于500次 清零时钟滴答计数器 设置0.5s标志位
    ;位带操作置1
    mov    r1, #1
    str    r1, [r0]
TickExit
    bx     lr

    ALIGN
    ;通过用零或空指令NOP填充,来使当前位置与一个指定的边界对齐
    END

4.3 程完成情况如图且生成hex文件

4.4烧录与接收

此时是在boot0为1情况下烧录。首先先用mcuisp将hex文件烧入stm32芯片，再打开串口调试助手，首先打开刚刚生成的hex文件，再点击发送文件，波特率默认是115200，1位停止位，无校验位。接着将boot0置0，点击reset即可接收到hello world。

五、在没有示波器条件下，可以使用Keil的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点。请用此功能观察第1题中3个GPIO端口的输出波形，和第2题中串口输出波形，并分析其波形反映的时序状态正确与否，高低电平转换周期（LED闪烁周期）实际为多少。

5.1设置

进入调试模式，并打开逻辑分析功能，选择setup，创建引脚。

举例：第12各引脚对应 1 0000 0000 0000 对应十六进制0x00001000

设置引脚名称和展示数据类型为bit

5.2 点击Run运行程序

5.3 观测波形

可以看出三个引脚在周期为0.5s交替出现，从而实现流水灯的闪烁

5.4 串口调试代码分析波形

环境配置与上述一致

不同点：

设置引脚为USART1_SR

观测波形

可以看出烧录的hello world程序的周期为0.5s，每相隔0.5s电平就会变化，从而周期性的输出

六、总结

通过使用STMCubeMX简化实验过程，因为它能生成一些代码。然后可以根据波形来判断自己的代码是否有问题，对于解决问题有很大帮助。

七、参考链接

搭建STM32开发环境——STM32CubeMX，Keil5_Harriet的博客-CSDN博客

搭建STM32开发环境——STM32CubeMX，Keil5

STM32实现LED闪烁——基于HAL库_Harriet的博客-CSDN博客_stm32实现led灯的闪烁

STM32实现LED闪烁——基于HAL库

基于 MDK 创建 STM32 汇编程序：串口输出 Hello world_ssj925319的博客-CSDN博客

基于 MDK 创建 STM32 汇编程序：串口输出 Hello world

STM32最小核心板F103串口通信USART_vic_to_ry的博客-CSDN博客

weird_j

关注

7
点赞
踩
22

收藏

觉得还不错? 一键收藏
3
评论
基于stm32CubeMX（Hal库)的stm32串口通信

目录一. 了解串口协议和RS-232标准，以及RS232电平与TTL电平的区别；了解"USB/TTL转232"模块（以CH340芯片模块为例）的工作原理1.1 串口通信协议概念1.2 RS-232标准1.3TTL标准二. 安装 stm32CubeMX，配合Keil，使用寄存器方式（汇编或C，不限）或HAL库这两种方式，完成下列任务：2.1 安装Java2.2安装stm32CubeMX2.3安装固件库三、重做上一个LED流水灯作业，即用GPIO端口完成3只LED红绿灯..
复制链接

扫一扫
