样条曲面_精雕教程：2D曲线/点投影到网格曲面

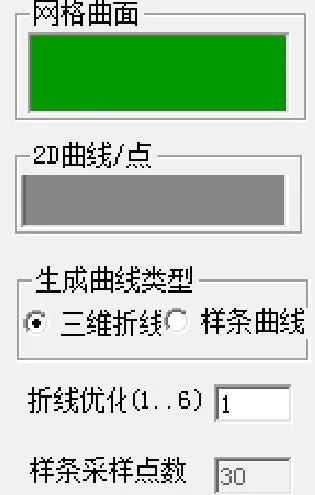

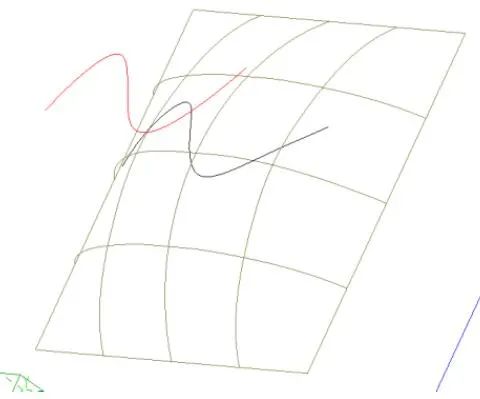

该命令能将平面 2D 曲线或者点投影到指定的网格曲面上，从而将 2D 曲线转化成 3D 投影曲线。如图 1 所示。 图 1 - 2D曲线投影到曲面 操作步骤：1、 选择艺术曲面-曲面上画线-2D 曲线/点投影到网格曲面；2、 拾取曲面；3、 选择曲面；4、 拾取 2D 曲线；5、 选中绘制好的 2D 曲线投影到平面转为 2D/3D 曲线命令后，鼠标左键点取该曲线；6、 选择选项折线或样条；7、 输入参数。 图 2 - 2D 曲线/点投影到网格曲面对话框 参数定义： 投影线类型：类型有折线和样条曲线两种。 折线优化：边界线上的点一般都较多，点较密。在设计精度许可的条件下，可以适当减少边界线上的点，对3D折线进行优化。设此数值为n，则表示系统在采集曲线上点的时候每相邻n个点收录为一个曲线点。该值越大，所包含的曲线上的点越少。 样条采样点数：样条线上点太多会影响速度。样条采样点数表示在求出的样条线上进行采集的点数。系统缺省情况下取30个点来构造样条边界线。
