各位牛油，许久不见，盛是想念
对于我的佛系更新
大家依然继续关注
感谢各位的理洁和支持

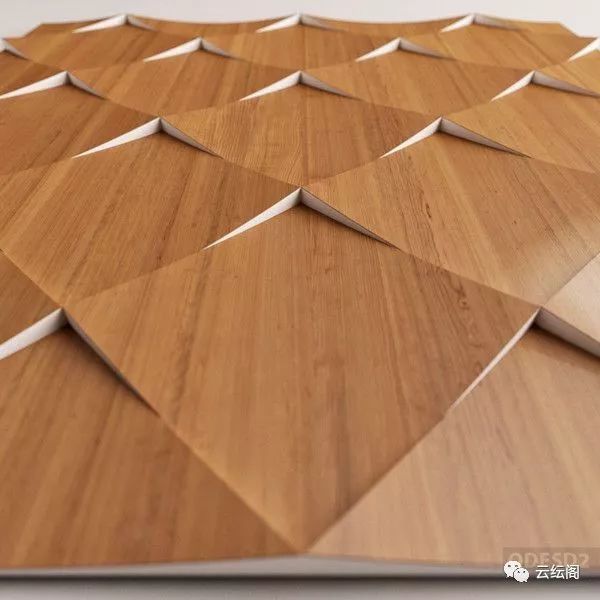

本次给大家带来的是下图的建模方法
图片来源于花瓣网
本次文章内容仅做建模方法的讲解
设计归原作者所有

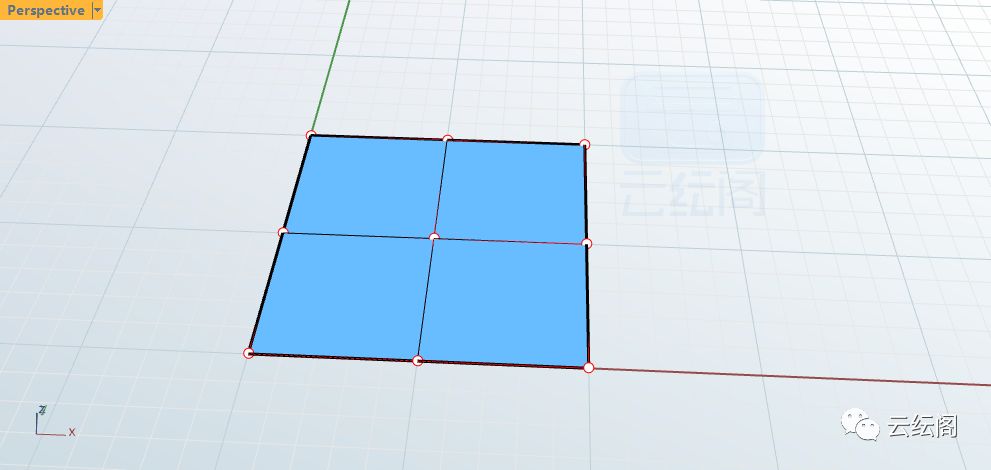

1、使用“矩形平面: 角对角”
命令画一个矩形平面
2、使用“更改曲面阶数”
命令，将曲面的UV方向都改为2阶
3、使用操作轴，将对角的控制点选择，往Z轴方向移动
4、使用复制命令，将面进行复制
5、使用“以结构线分割曲面”
命令，将曲面进行分割，保留1/4
6、使用从“直线: 从中点”
命令，绘制直线
7、使用“分割边缘”
命令，将曲面边缘进行分割

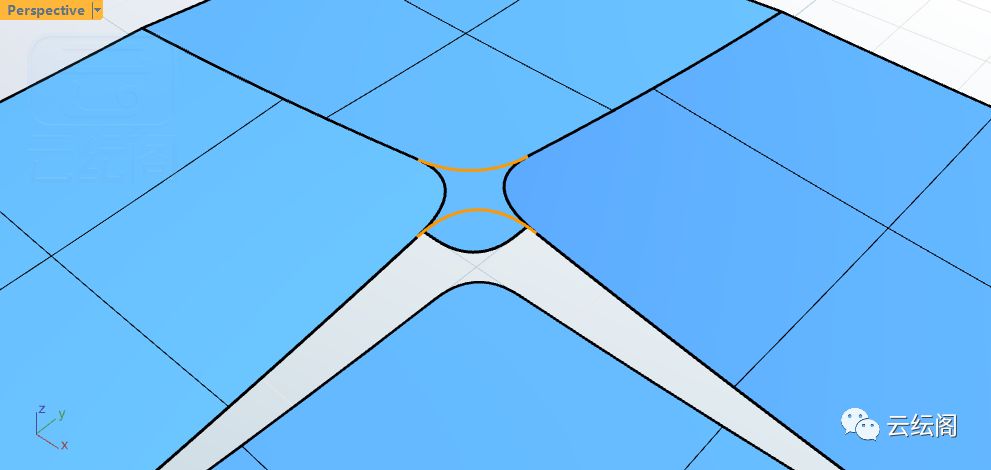

8、使用“可调式混接曲线”
命令，创建曲线

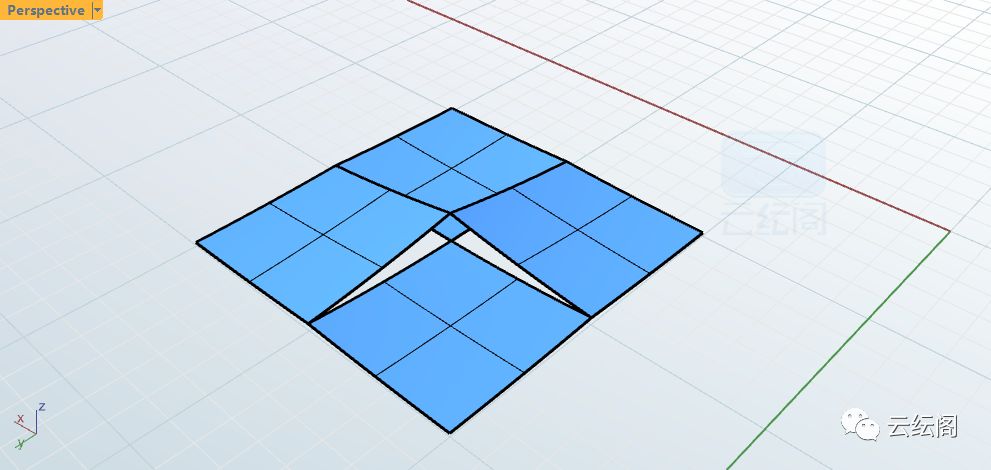

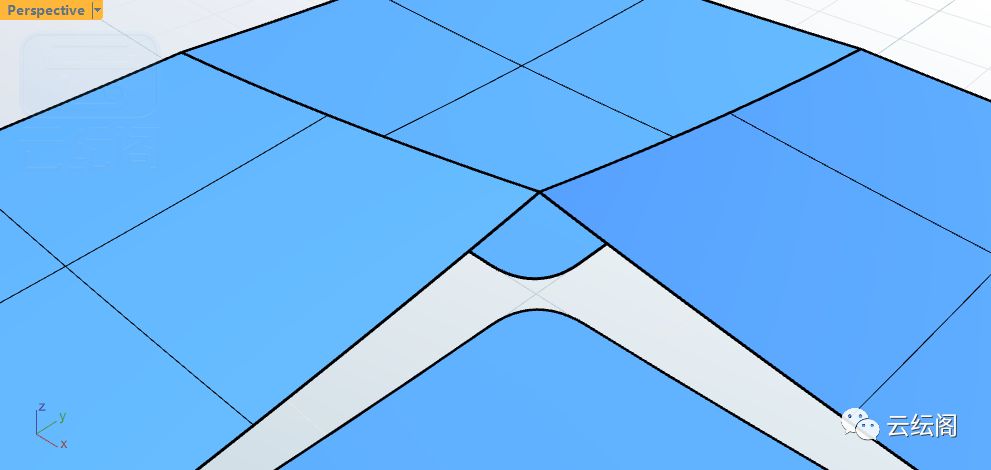

9、使用“分割”命令，将多余的面去掉
10、使用同样的方法，将上面面的多余部分也去掉

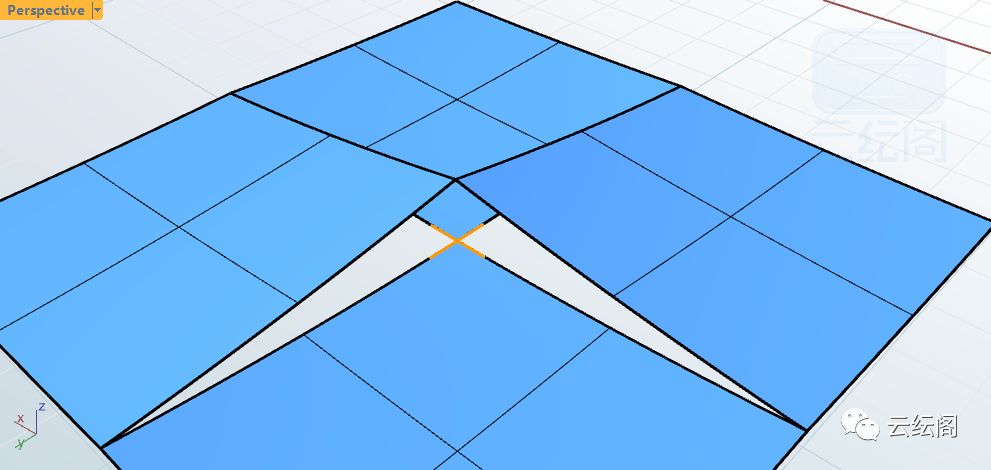

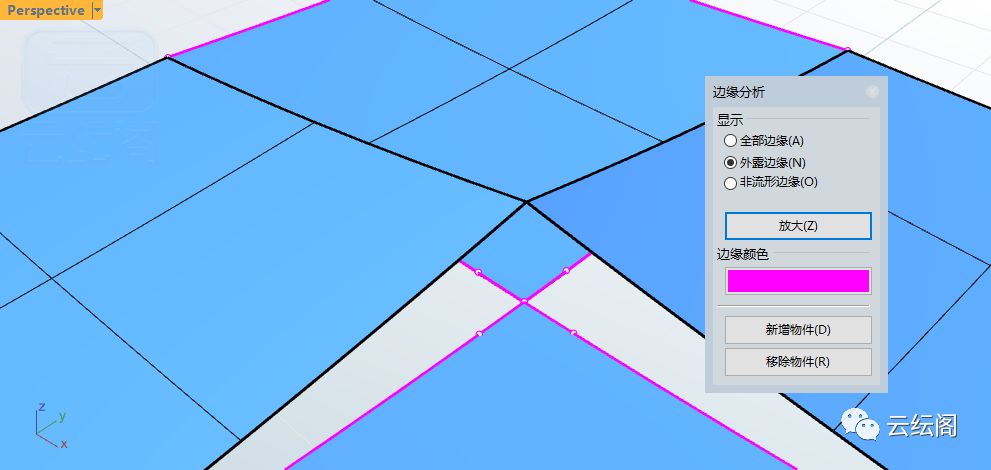

11、使用“可调式混接曲线”命令，创建曲线
12、使用“放样”
命令，创建曲面

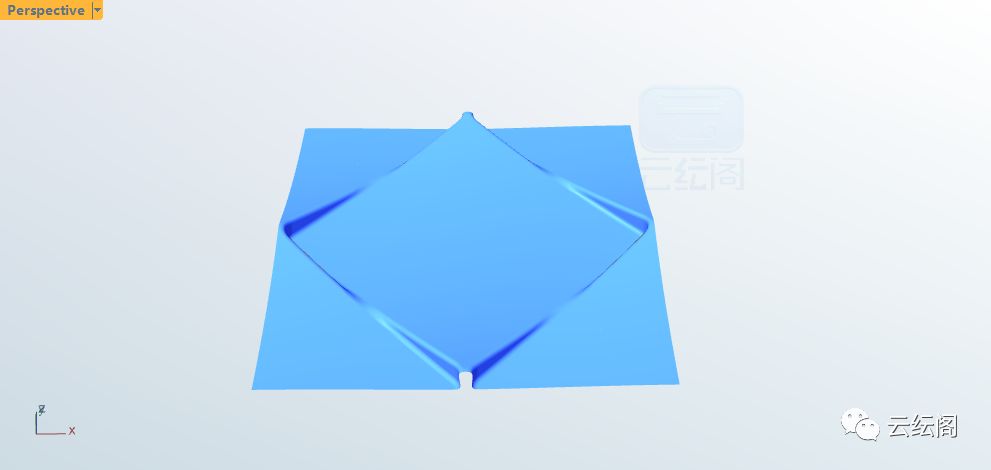

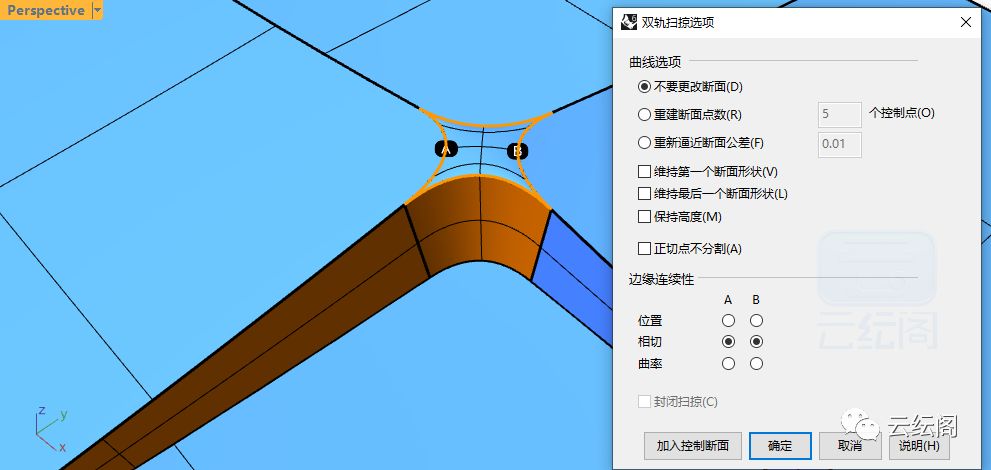

13、使用“双轨扫掠”
命令，创建曲面

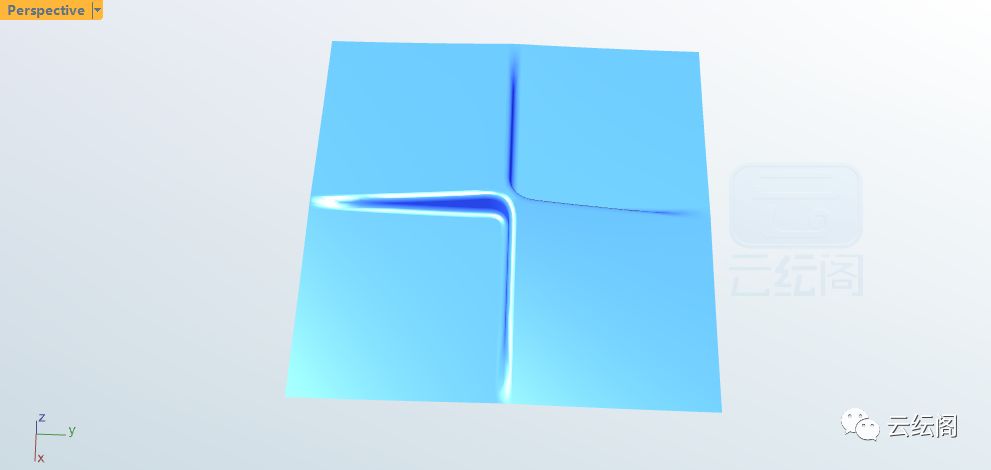

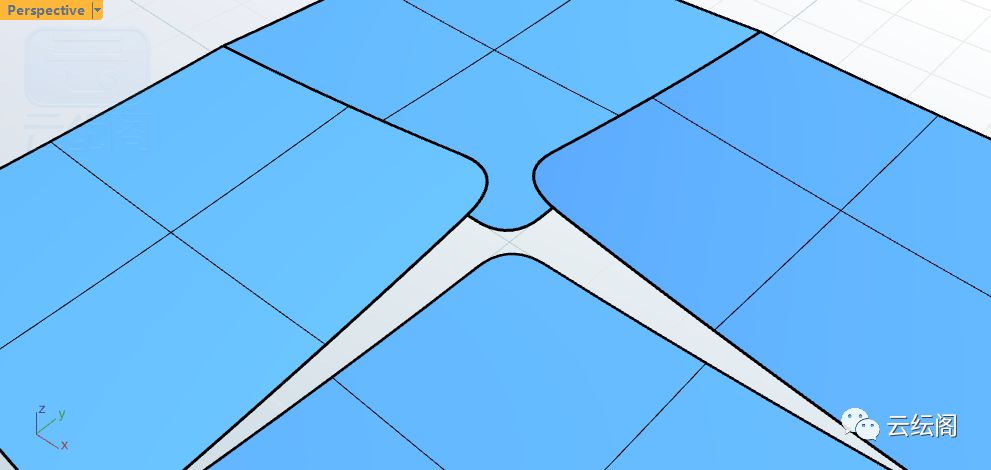

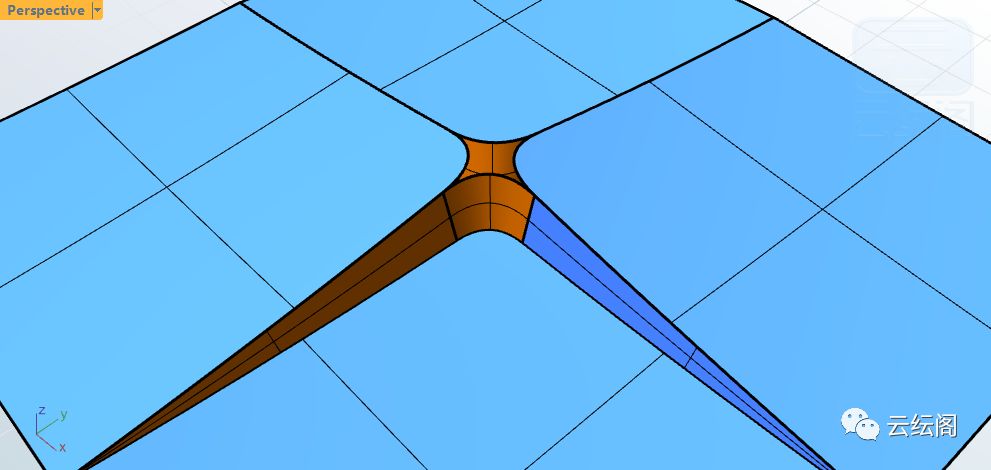

14、使用“圆管”
、“混接曲面”
、“衔接曲面”
命令完成倒角
倒角方法在网课的”课时76-增补03-菱形纹建模01“有进行详细讲解

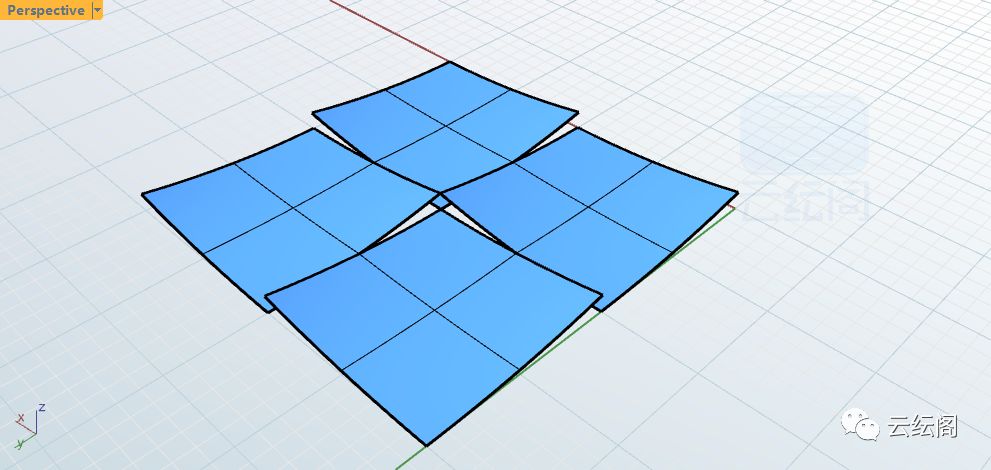

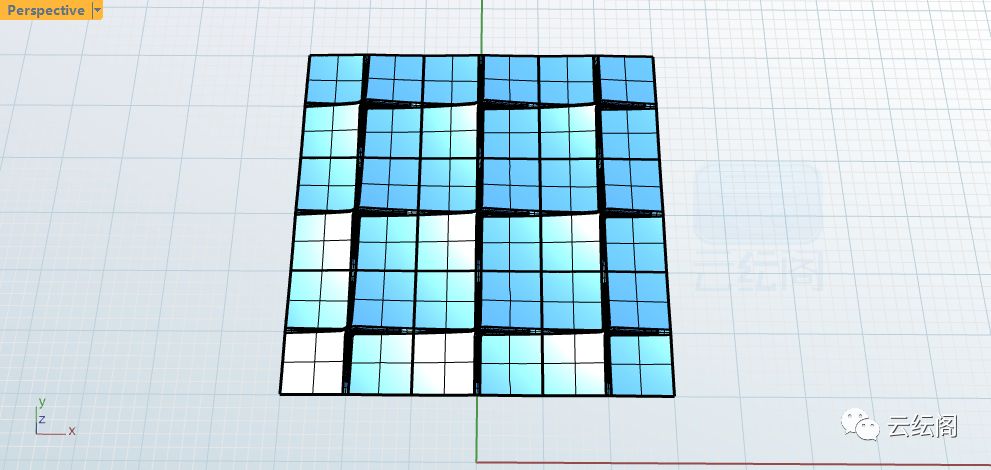

15、使用“矩形阵列”
命令，阵列少量
16、组合后使用操作轴旋转45度

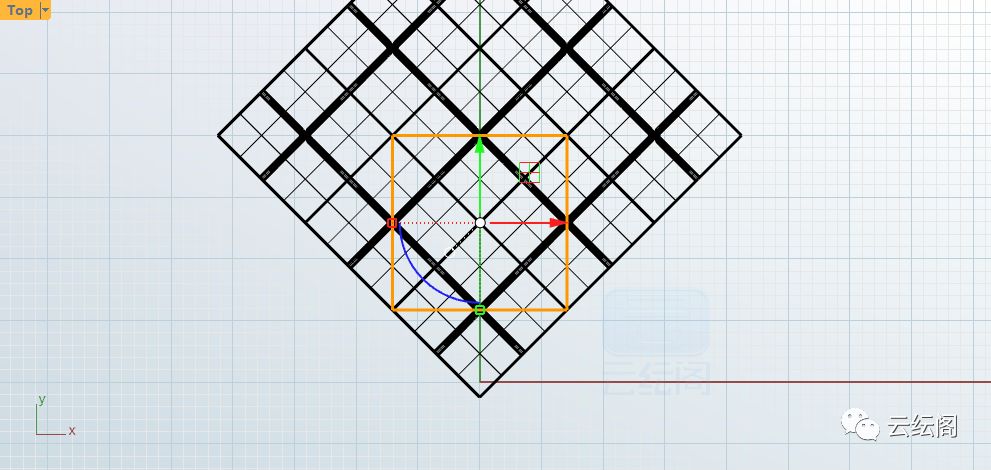

17、使用“矩形: 角对角”
命令，绘制曲线
18、使用“修剪”
命令，将多余的修剪掉，得到正确的“单元格”

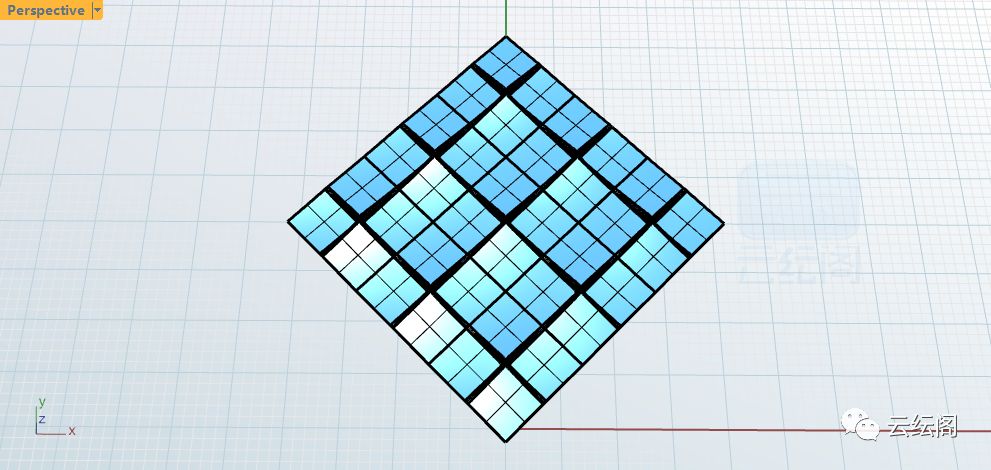

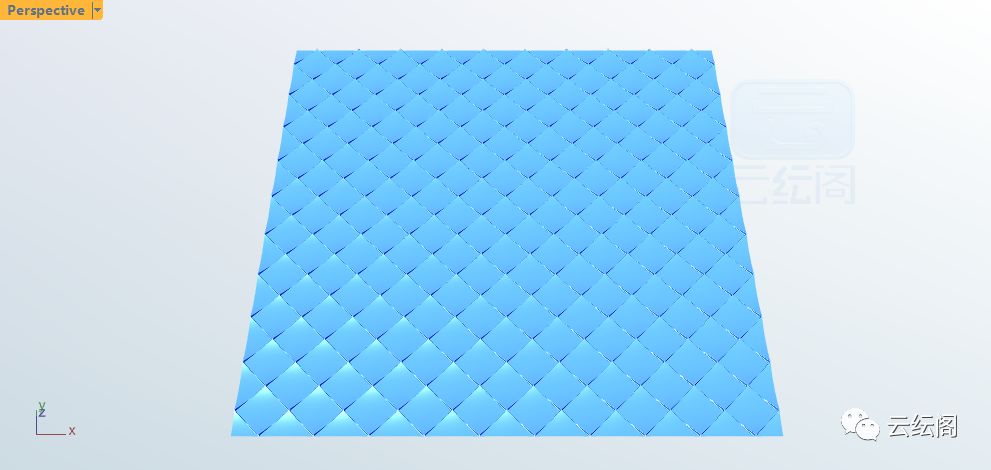

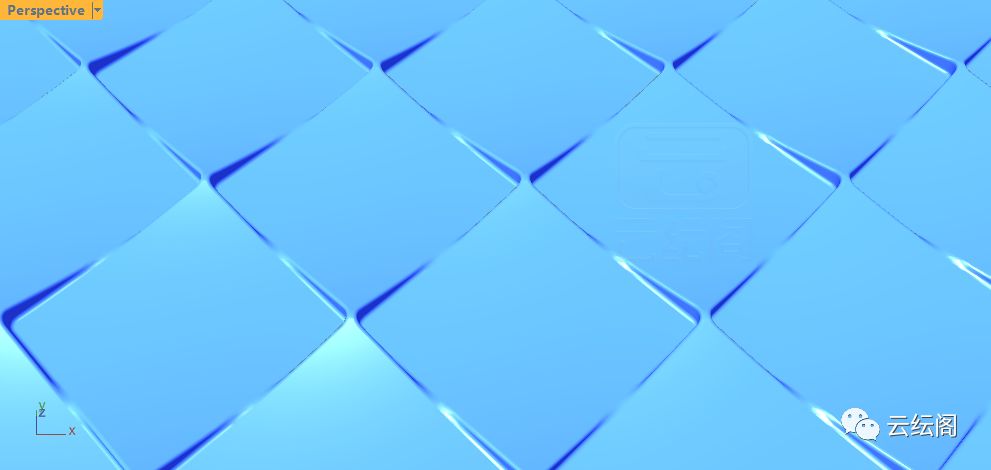

19、使用“矩形阵列”命令，得到最后的结果
本次建模方法分享结束
因建模的拓扑关系结构
本次建模结果跟图片有些许出入
