plc中int数据类型范围_S7-1200数据类型详解

数据类型用来描述数据的长度和属性，即用于指定数据元素的大小及如何解释数据，每个指令至少支持一个数据类型，而部分指令支持多种数据类型；因此指令上使用的操作数的数据类型必须和指令所支持的数据类型一致，所以在建立变量的过程中，我们需要对建立的变量分配相应的数据类型

在TIA Portal中设计程序时，用于建立变量的区域有：变量表、DB块、FB块、FC块、OB块的接口区，但并不是所有数据类型对应的变量表都可以在这些区域中建立

S7-1200PLC中所支持的数据类型分为基本的数据类型、复杂的数据类型、参数数据类型、系统数据类型、硬件数据类型及用户自定义数据类型

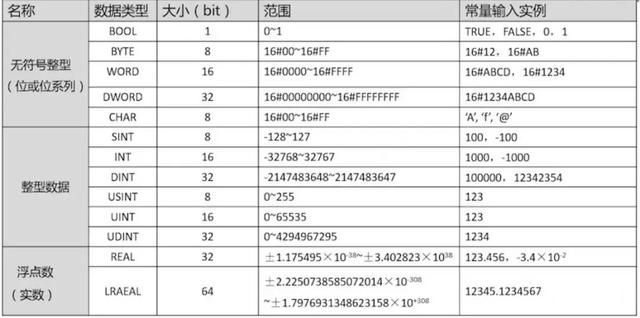

基本数据类型:是PLC编程中最常用的数据类型，通常把占用存储空间64个二进制位以下的数据类型称为基本的数据类型。包括位、位系列、整数、浮点数、日期&时间、字符

1、无符号整数型：位(BOOL)字节(BYTE)字(WORD)双字(DWORD)及字符(CHAR)

2、整数数据类型：整数类型有有符号整数和无符号整数。

有符号整数：短整数型(SInt)，整数型(Int)和双整数型(DInt)

无符号整数：无符号短整数型(USInt)，无符号整数型(UInt)、无符号双整数型(UDInt)

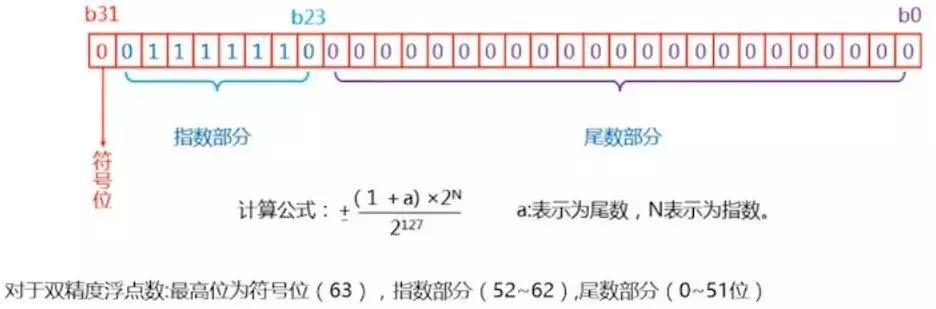

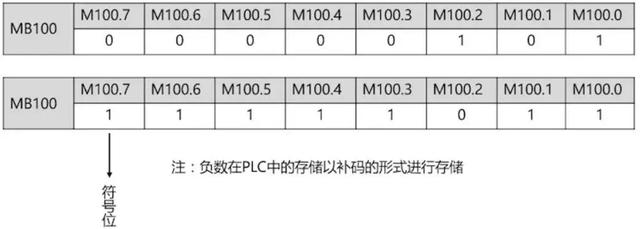

基本数据类型的存储格式

所有整数的数据类型表示符号都有INT，符号带S的表示短整数型ÿ
