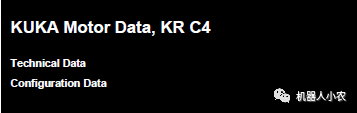

在上一期中我们提到过一个马达文档，需要我们在文档上查询kuka的马达所对应的驱动大小，还有相关的系统变量参数。

这份文档我将放在公众号后台，等我上传完成后大家可以回复KUKA Motor Data来获取下载链接。

------------------------------------------------------------------------------------------------

这里我们来说是外部轴如何与机器人进行耦合，就是如何让外部轴可以实现通过坐标的方式运动。

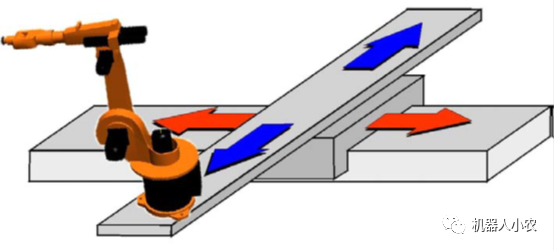

我们来做一个两个外部轴(导轨)的案例

step1

首先我们需要自己建立一个外部轴的样本文件

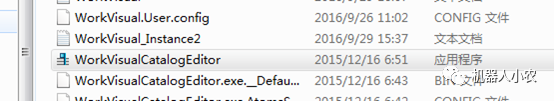

打开WorkVisual 的文件安装位置，找到workvisualcatalogeditor应用程序打开：

在workvisualcatalogeditor中制作出我们所需要的两个外部轴的样本文件

这里需要注意的就是马达型号别选错了

step2

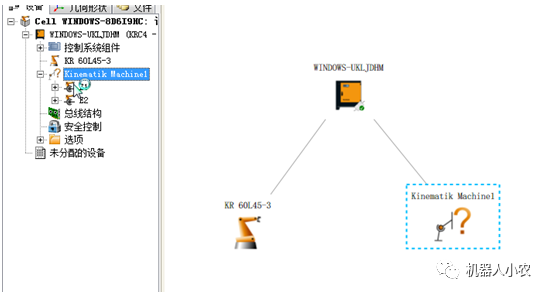

将这个文件导入到workvisual样本中，并添加到目录树

step3

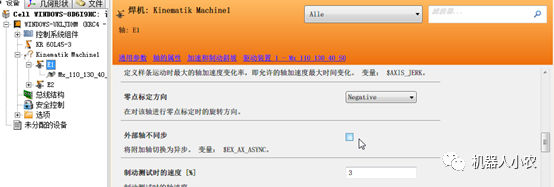

设置外部马达的相关参数：

注意如需配置同步轴“外部轴不同步”这里不要勾选

step4

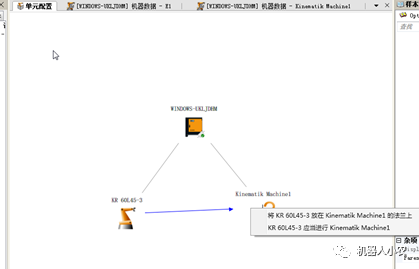

电机参数设置完成，开始对外部运动系统与机器人系统进行耦合：

此处我们配置的是导轨，即机器人安装在外部轴的法兰上，所以下面的选项需要选择“将KR60L45-3放在KinematikMachinel的法兰上”

step5

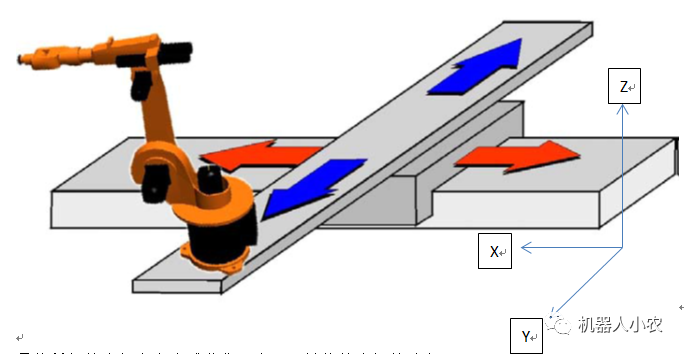

填写轴与机器人的坐标转换关系

如上图，我们需要将坐标系调整到机器人的坐标一致，机器人坐标位置在机器人地址的中心，这里我们需要一级一级进行操作

首先是将坐标移动到红色箭头的导轨法兰并且确定方向Z轴。

$ET1_TA1KR= {x 0.0,y 0.0,z 600.0,a 0.0, b 0.0, c-90.0}

再将坐标移动到蓝色箭头的导轨法兰并且确定方向Z轴。

$ET1_TA2A1= {x 0.0,y 0.0,z 0.0, a 0.0,b 0.0, c-90.0}

再确定法兰和1轴之间的帧

$ET1_TFLA3= {x0.0,y 0.0,z 0.0, a 90.0, b 0.0, c-90 0.0}

以上就是外部轴耦合的配置过程。我这可能参数不一定准确，大家理解概念就好
