库卡机器人外部轴配置

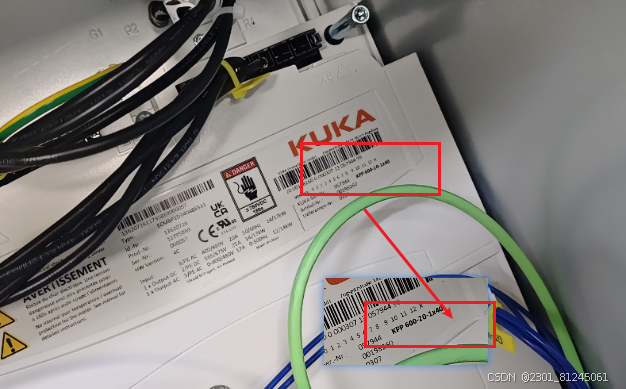

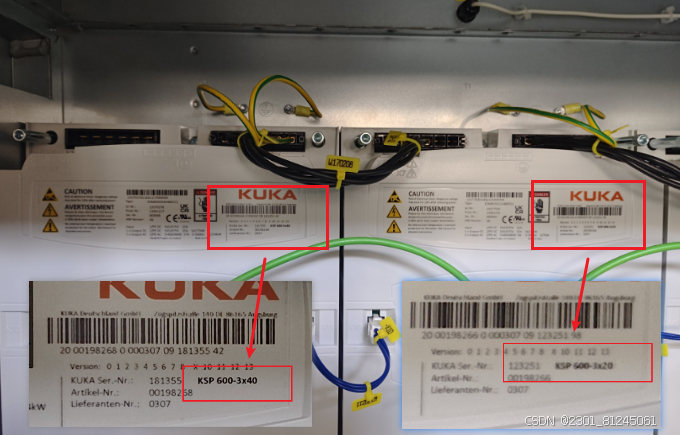

介绍：我的工控机内部从左到右分别是KSP 600-3x40、KSP 600-3x20、KPP 600-20-1x40。

KSP 600-3x40用来配置内部轴A1、A2、A3，KSP 600-3x20用来配置内部轴A4、A5、A6，

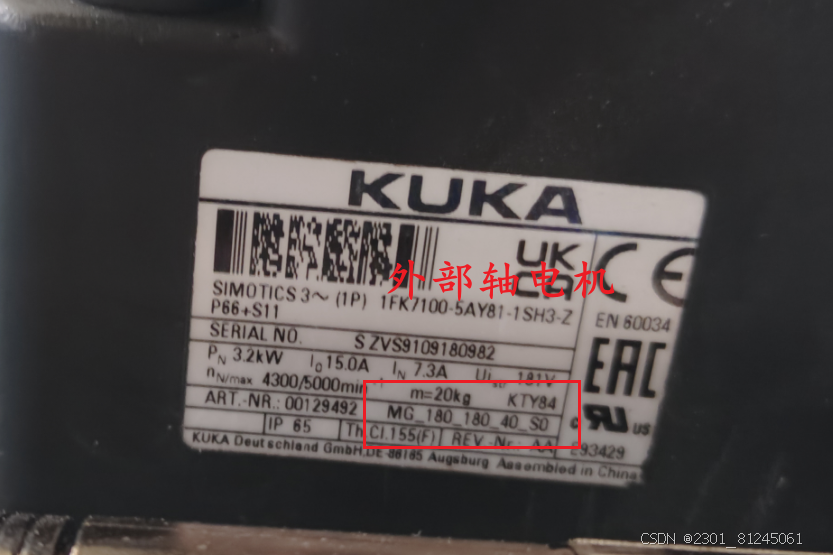

KPP 600-20-1x40用来配置外部轴E1、E2.等等。外部轴的驱动电机型号是MG_180_180_40_S0,如下图所示

下面将对外部轴进行配置：

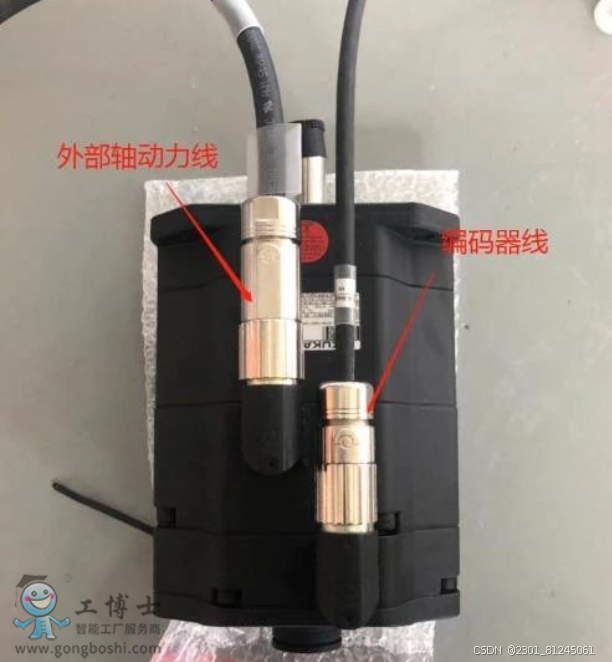

1、连接控制柜和外部轴的动力线和编码器线

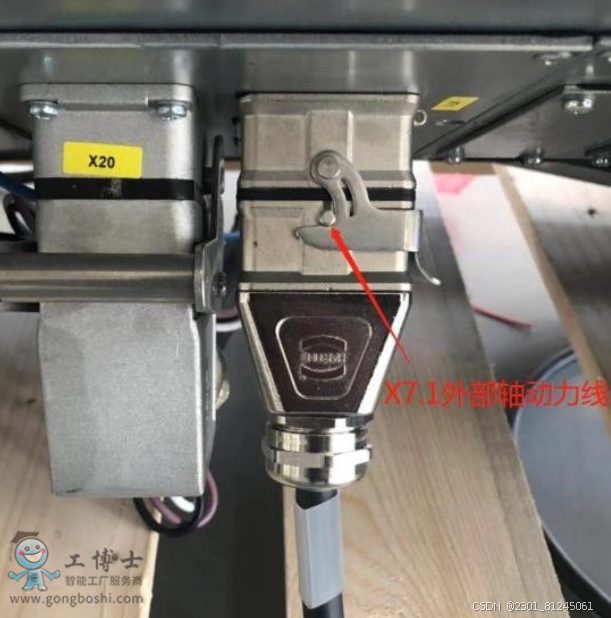

（外部轴动力线）

（连接机器人底部RDC编码器线）

2、Workvisual外部轴添加与配置

需要Workvisual6.0软件，相关配置我参考了b站的视频，链接在下方

kuka workvisual 系统配置软件_哔哩哔哩_bilibili

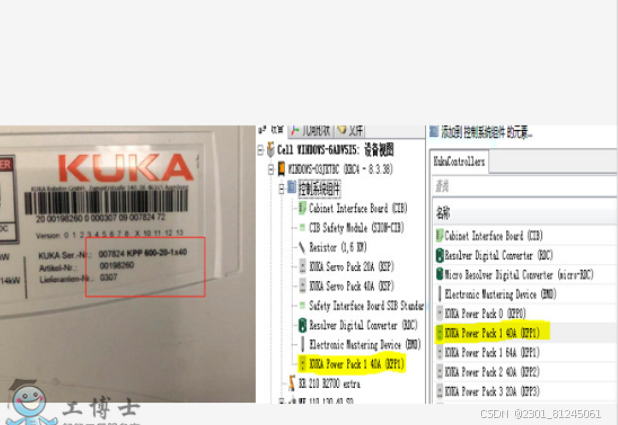

（1）根据机器人控制柜内部实际的KPP和KSP型号添加：
（右键控制系统组件添加）

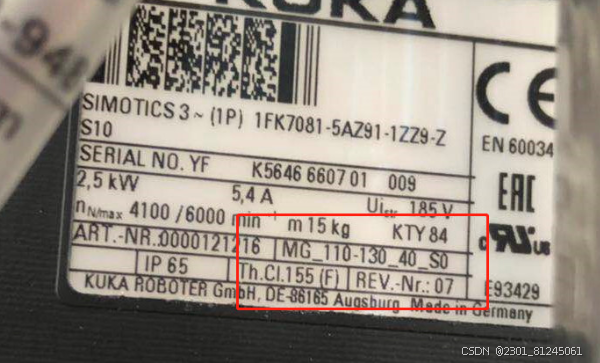

（2）确认电机铭牌上的电机型号：
（开头MG/ME光轴与键槽轴的区别）

这个对应改为MG_180_180_40_S0

（3）根据电机型号添加选项：
（右键设备视图添加电机型号）

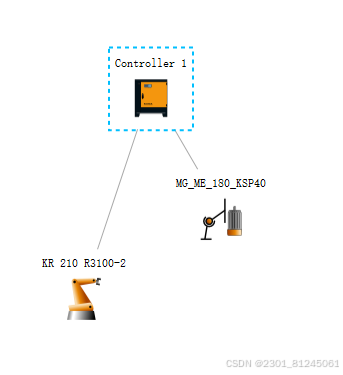

（4）在单元配置中将添加的外部轴电机与控制柜连接：
（拖住电机连接控制柜）

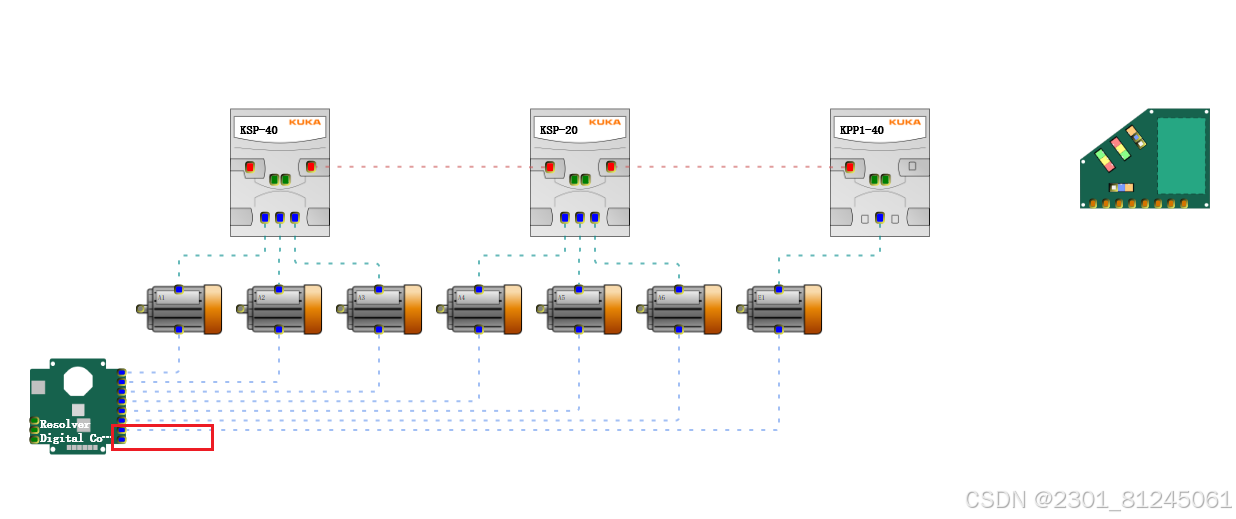

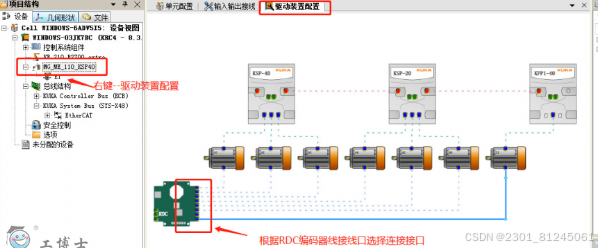

（5）右键电机--驱动装置配置--（根据实际接线图连接电机）：

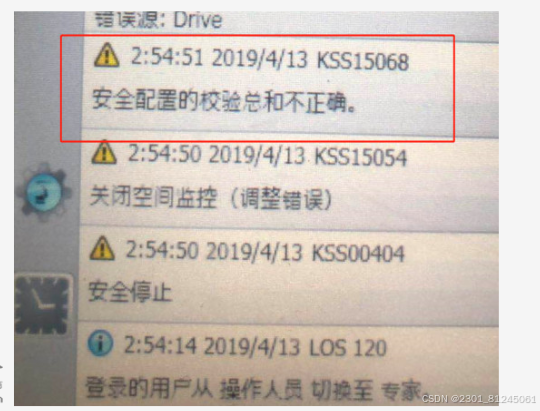

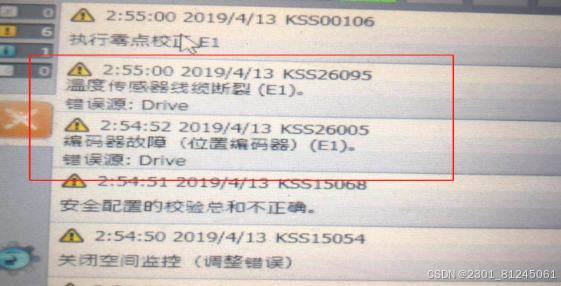

（外部轴电机连接错误，导入项目提示报警编码器故障）：

如果出现上述错误，这可能是接线错误，问题可能出现在下面这个接线处：

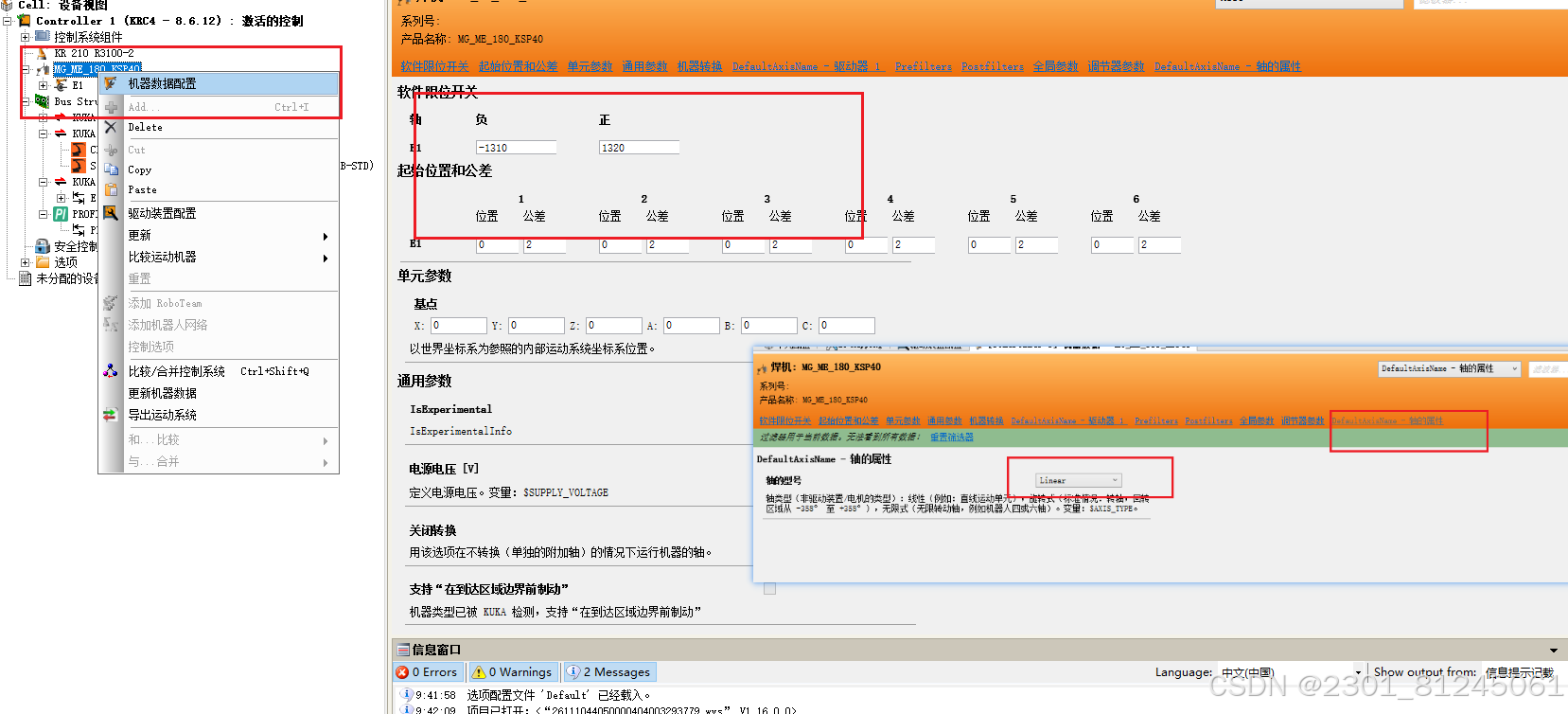

（6）右键电机--机器参数配置（配置电机需要的参数）

这里我只改了轴的的属性和限位，根据地轨是直线还是旋转，以及他的长度进行配置的

（7）配置完成后，项目编译导入机器人控制柜。

先点1生成代码，再点2进行安装，将文件配置到示教器上。

（8）导入项目后进行安全配置：（注意切换安全员用户）

（9）菜单-用户组-安全管理员

菜单-配置-安全配置，根据下图选项，将刚刚配置进去的文件激活，示教器会重启。

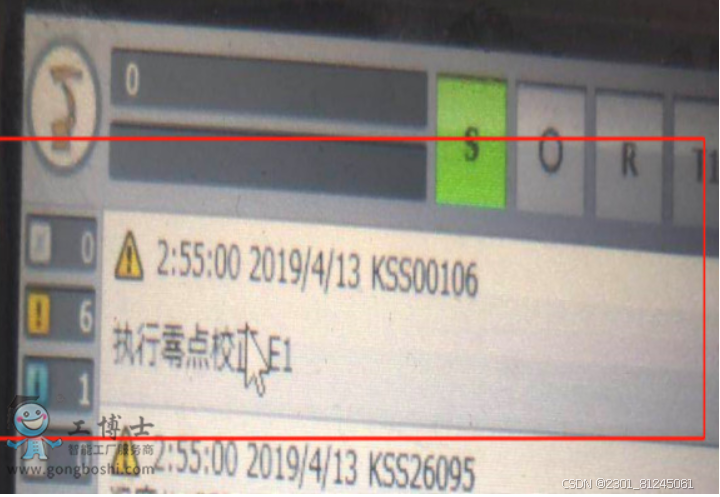

（10）外部轴零点丢失（进行零点校正）：

菜单-有个参考-标准校正，将机器人放在地轨合适位置，进行零点校正，将这个位置定义为0。如果矫正成功，界面会显示无轴可校正。这个跟之前workvisual的电机--机器参数配置的软件限位开关相关，后续可以进行调整，以防机器人因为超过极限位置撞到地轨边缘。

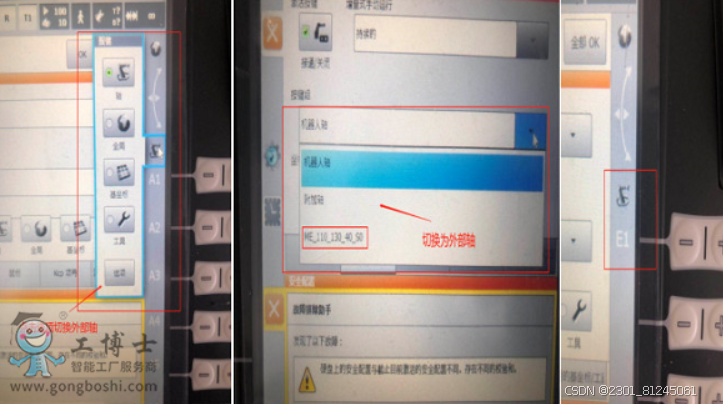

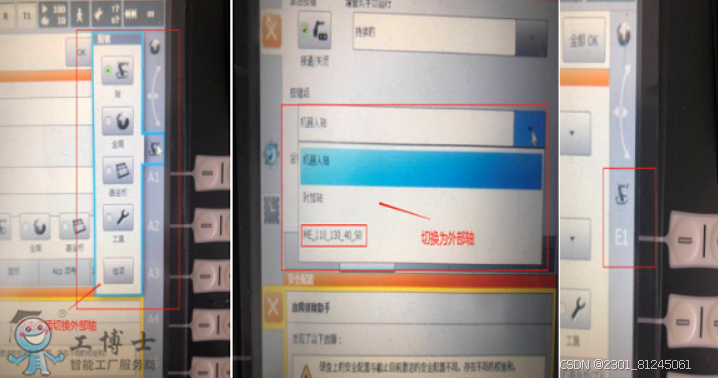

（10）外部轴动作方式的切换：
