电阻器的检测
电阻器在使用前要进行检查，检查其性能好坏就是测量实际阻值与标称值是否相符，误差是否在允许范围之内，方法就是用万用表的电阻档进行测量。

电阻器的检测方法万用表检测电阻器一

普通电阻器的检测

1、指针式万用表测电阻

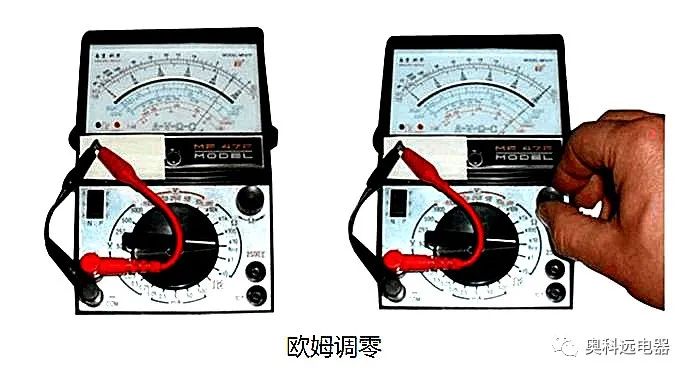

①万用表选择合适的档位 为了提高测量精度，应根据电阻标称值的大小来选择挡位。应使指针的指示值尽可能落到刻度的中段位置(即全刻度起始的20﹪～80﹪弧度范围内)，以使测量数据更准确②万用表欧姆调零 采用指针式万用表检测，还需要执行欧姆调零这一关键步骤，方法是将万用表置于某一欧姆挡后，红、黑表笔短接，调整欧姆调零旋钮，使万用表指针指向0Ω的位置，然后再进行测试。注意！每选择一次量程，都要重新进行欧姆调零。

③用万用表测量与读数 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。测量时，待表针停稳后读取读数，然后乘以倍率，就是所测之电阻值。若万用表测得的阻值与电阻标称阻值相等或在电阻的误差范围之内，则电阻正常；若两者之间出现较大偏差，即万用表显示的实际阻值超出电阻的误差范围，则该电阻不良；当万用表测得电阻值为无穷大(断路)、阻值为零(短路)或不稳定，则表明该电阻已损坏，不能再继续使用。注意检测电阻时，由于人体是具有一定阻值的导电电阻，手不要同时触及电阻两端引脚，以免在被测电阻上并联人体电阻造成测量误差。 2、数字式万用表测电阻

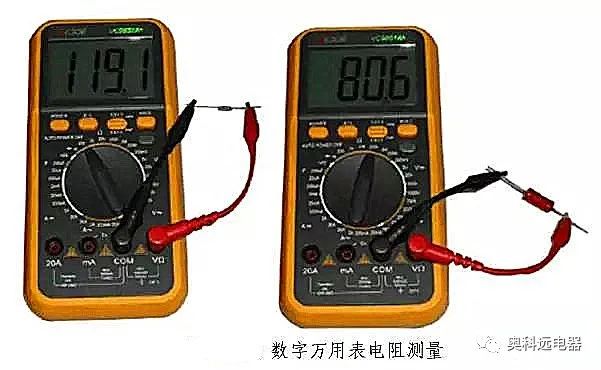

用数字式万用表测电阻，所测阻值更为准确。将黑表笔插入“COM”插座，红表笔插入“VΩ”插座。万用表的挡位开关转至相应的电阻挡上，打开万用表电源开关(电源开关调至“ON”位置)，再将两表笔跨接在被测电阻的两个引脚上，万用表的显示屏即可显示出被测电阻的阻值。

数字式万用表测电阻一般无须调零，可直接测量。如果电阻值超过所选挡位值，则万用表显示屏的左端会显示“1”，这时应将开关转至较高档位上。当测量电阻值超过1 MΩ以上时，显示的读数需几秒钟才会稳定，这是用数字式万用表测量时出现的正常现象，这种现象在测高电阻值时经常出现。当输入端开路时，万用表则显示过载情形。另外，测量在线电阻时，要确认被测电路所有电源已关断及所有电容都已完全放电时才可进行。二

可变电阻器的检测

1、测量电位器的标称阻值及变化阻值

检测电位器前，先初步用观察法进行外观观察。

电位器标称阻值是它的最大电阻值。

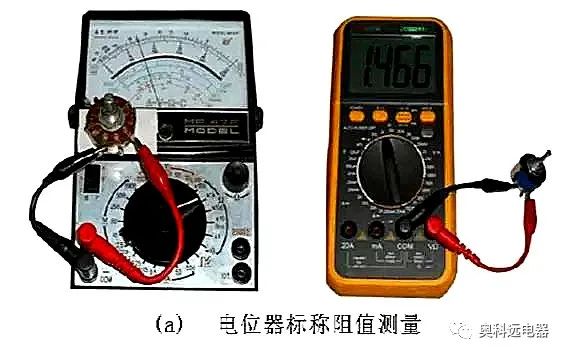

用万用表测量电位器时，应先根据被测电位器标称阻值的大小，选择好万用表的合适欧姆挡位再进行测量。

测量时，将万用表的红、黑表笔分别接在定片引脚(即两边引脚)上，万用表读数应为电位器的标称阻值。如万用表读数与标称阻值相差很多，则表明该电位器已损坏。

当电位器的标称阻值正常时，再测量其变化阻值及活动触点与电阻体(定触点)接触是否良好。此时用万用表的一个表笔接在动触点引脚(通常为中间引脚)，另一表笔接在一定触点引脚(两边引脚)。

接好表笔后，万用表应显示为零或为标称阻值，再将万用表的转轴从一个极端位置旋转至另一个极端的位置，阻值应从零(或标称阻值)连续变化到标称阻值(或零)。在电位器的轴柄转动或滑动过程中，若万用表的指针平稳移动或显示的示数均匀变化，则说明被测电位器良好；旋转轴柄时，万用表阻值读数有跳动现象，则说明被测电位器活动触点有接触不良的故障。

2、电位器的引脚判别方法

①动触点引脚的判别方法

首先将万用表的红、黑表笔分别接在电位器的任意两个引脚上，再调节电位器操纵柄，观察阻值是否变化。然后将其中一只表笔更换所接引脚，再次调节电位器操纵柄，同时观察阻值是否变化。对比两次测量的阻值，当某一次测量中阻值不变化时，说明万用表红、黑表笔所接引脚是定片引脚，另一引脚则为动片引脚。

②接地定片引脚的判别

将万用表的红、黑表笔分别接电位器的动片引脚和某一定片引脚，再将电位器操纵柄逆时针方向旋转到底，观察阻值的变化情况。然后将接定片引脚的表笔换接另一定片引脚，再次将电位器操纵柄逆时针方向旋转到底，同时观察阻值是否变化。在两次测量中，如果测量的电位器动片与某一定片之间的阻值为零，则说明此引脚为接地的定片引脚。

3、检测外壳与引脚的绝缘情况

将万用表调至最大欧姆挡，一只表笔接电位器的外壳，另一只表笔逐个接触电位器引脚测其阻值，阻值应为无穷大。

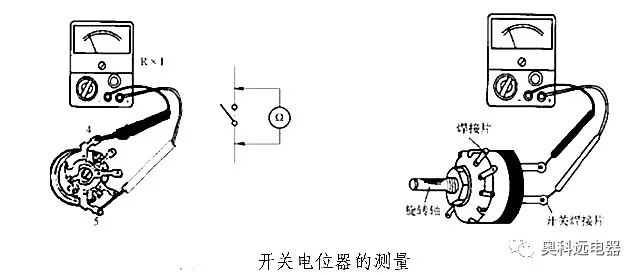

(4)检查带开关电位器的开关是否良好

带开关电位器的开关检查前，应旋动或推拉电位器柄，随着开关的断开和接通，应有良好的手感，同时可听到开关触点弹动发出的响声。

三

特殊电阻器的检测

1、热敏电阻的检测

①NTC热敏电阻的检测

测量时需分两步进行，第一步测量常温电阻值，第二步测量温变时(升温或降温)的电阻值，其具体测量方法与步骤如下。

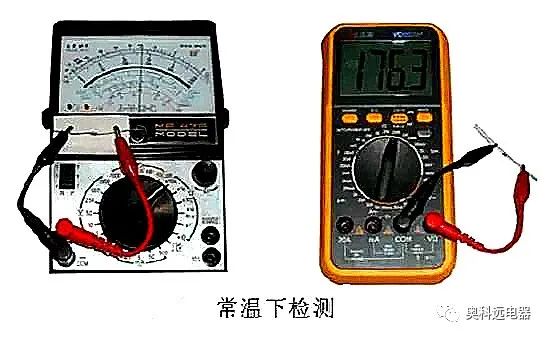

常温下检测:将万用表置于合适的欧姆挡(根据标称电阻值确定挡位)，用两表笔分别接触热敏电阻的两引脚测出实际阻值，并与标称阻值相比较，如果二者相差过大，则说明所测热敏电阻性能不良或已损坏。

在常温测试正常的基础上，即可进行升温或降温检测。加热后热敏电阻阻值减小说明这只NTC热敏电阻是好的。

②PTC热敏电阻的检测

同样，测量时需分两步进行，第一步测量常温电阻值，第二步测量温变时(升温或降温)的电阻值。常温检测就是在室内温度接近25℃时进行检测，具体做法是将万用表两表笔接触PTC热敏电阻的两引脚测出实际阻值，并与标称阻值相比较，两者相差不大即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。

在常温测试正常的基础上，即可进行升温或降温检测，升温具体方法是用一热源(如电烙铁)加热PTC热敏电阻,同时用万用表检测其电阻值是否随温度的升高而增大。如果是，则说明热敏电阻正常；若加热后，阻值无变化说明其性能不佳，不能再继续使用。

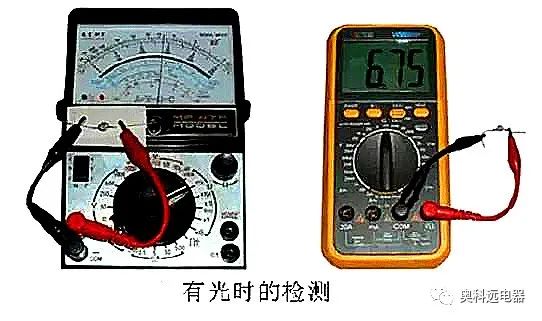

2、光敏电阻的检测

检测光敏电阻时，需分两步进行，第一步测量有光时电阻值，第二步测量无光照时的电阻值。两者相比较有较大差别，通常光敏电阻有光照时电阻值为几千欧(此值越小说明光敏电阻性能越好)；无光照时电阻值大于1500 KΩ，甚至无穷大(此值越大说明光敏电阻性能越好)。

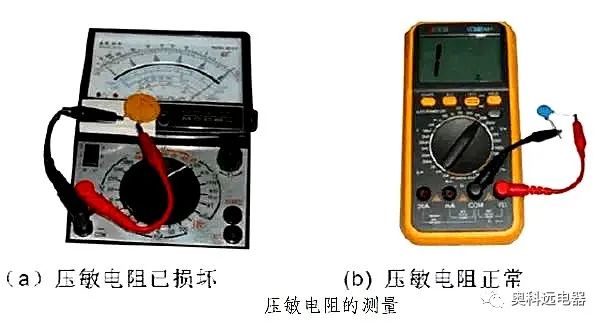

3、压敏电阻的检测

检测压敏电阻时，将万用表设置成最大欧姆挡位。常温下测量压敏电阻的两引脚间阻值应为无穷大，若阻值为零或有阻值，说明已被击穿损坏。

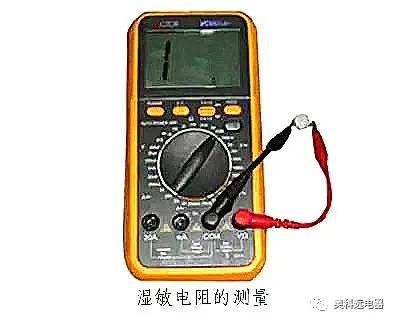

4、湿敏电阻的检测

用万用表检测湿敏电阻，应先将万用表置于欧姆挡(具体挡位根据湿敏电阻阻值的大小确定)，再用蘸水棉签放在湿敏电阻上，如果万用表显示的阻值在数分钟后有明显变化(依湿度特性不同而变大或变小)，则说明所测湿敏电阻良好。

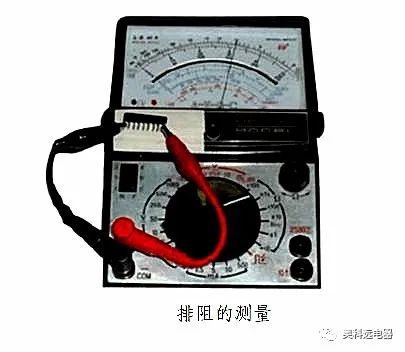

5、保险电阻的检测  保险电阻检测方法与普通电阻的检测方法一样. 如果测出保险电阻的阻值远大于它的标称阻值，则说明被测保险电阻已损坏。对于熔断后的保险电阻所测阻值应为无穷大。  6、磁敏电阻的检测  用万用表检测磁敏电阻只能粗略检测好坏，但不能准确测出阻值。检测时，将指针万用表置于R×1Ω挡，数字万用表置于200Ω挡，两表笔分别与磁敏电阻的两引脚相接，测其阻值。磁敏电阻旁边无磁场时，阻值应比较小，此时若将一磁铁靠近磁敏电阻，万用表指示的阻值会有明显变化，说明磁敏电阻正常；若显示的阻值无变化，说明磁敏电阻已损坏。  7、力敏电阻的检测 检测力敏电阻时，将指针万用表置于R×10Ω挡，数字万用表置于200Ω挡，两表笔分别与力敏电阻两引脚相接测阻值。对力敏电阻未施加压力时，万用表显示阻值应与标称阻值一致或接近，否则说明力敏电阻已损坏。对力敏电阻施加压力，万用表显示阻值将随外加压力大小变化而变化。若万用表显示阻值无变化，则说明力敏电阻已损坏。  8、排阻的检测  根据排阻的标称阻值大小选择合适的万用表欧姆挡位(指针式万用表注意调零)，将两表笔(不分正负)分别与排阻的公共引脚和另一引脚相接即可测出实际电阻值。通过万用表测量就会发现所有脚对公共脚的阻值均是标称值，除公共脚外其它任意两脚之间阻值是标称值的两倍。
