导读

核磁共振中射频系统的主要功能是实施射频激励与接收核磁共振信号。

本文带大家了解一下核磁共振射频系统。

射频系统的作用与无线电波用的天线非常相似,它可以向人体发射无线电波,即射频脉冲。让人体组织中的H质子产生核磁共振。核磁共振信号也是一种无线电波,射频线圈可以接收核磁共振信号。

射频系统的组成:

射频系统主要由射频发射系统、射频线圈,信号接收系统组成。

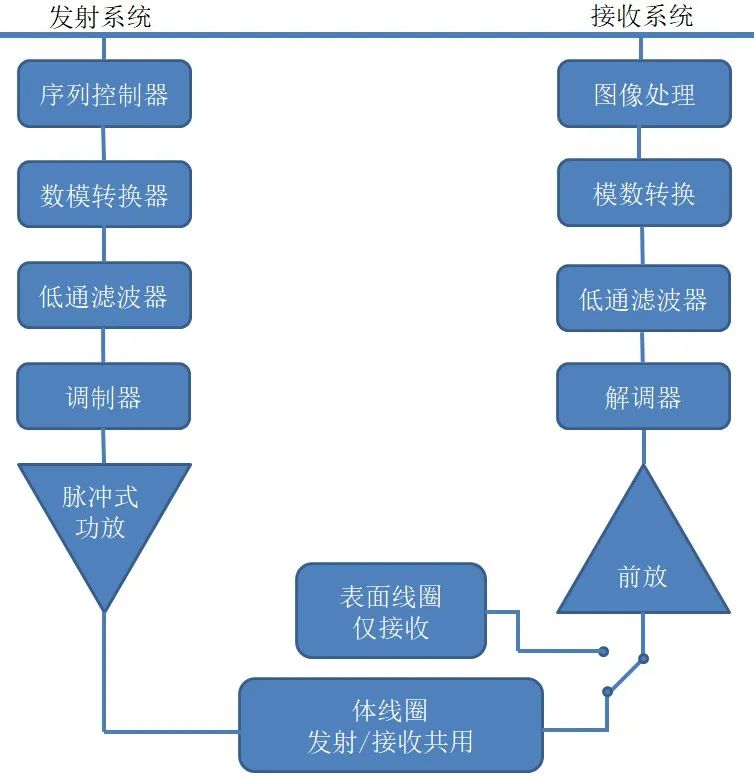

射频系统基本架构图:


射频系统的工作流程:

主机根据所选脉冲序列产生数字脉冲波形;

数字脉冲波形经过数模转换器变成模拟信号;

模拟信号经过调制放大,驱动发射线圈,激发成像区内原子核产生共振,从而产生核磁共振信号;

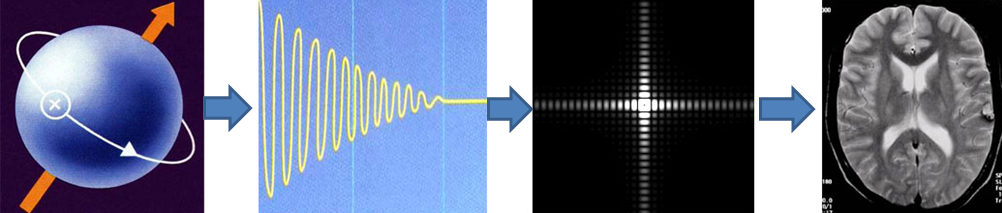

微弱的核磁共振信号经过前置放大器进行放大,再经过解调、滤波、数模转换、预处理以及傅里叶变换等,最后重建出核磁共振图象。


射频线圈:

射频线圈按照按照功能可以分两类。

一类是既可以激发人体产生共振,同时又承担采集磁共振信号的线圈。比如装在机器里面的体线圈。这类线圈起到发射射频和接收信号的双重作用。


另一类是只做信号接收的线圈。临床上配备的绝大部分用于各个检查部位的线圈,都属于只能接收磁共振信号的线圈。绝大多数的表面线圈,包括相控阵线圈都属于这一类。


问题来了,对于只做信号接收的线圈,射频激发靠谁来做呢?

射频激发主要靠安装在机器里面的体线圈来完成。

射频线圈按照与被检查部位的关系,又可以分为体线圈和表面线圈

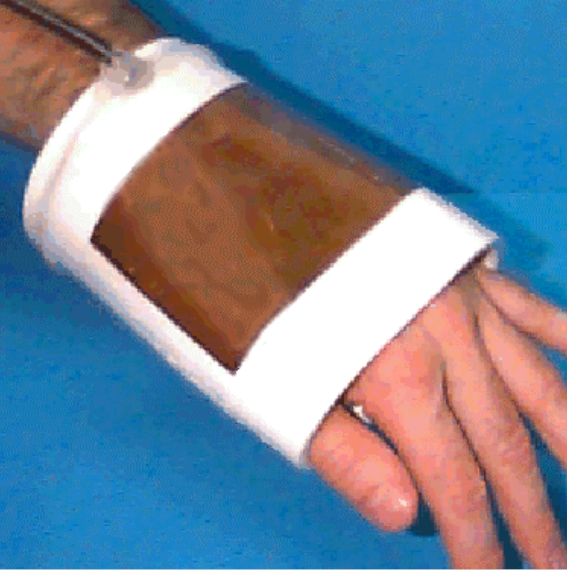

体线圈安装在机器里面和我们身体是不接触的。我们把装在体表的线圈称之为表面线圈。

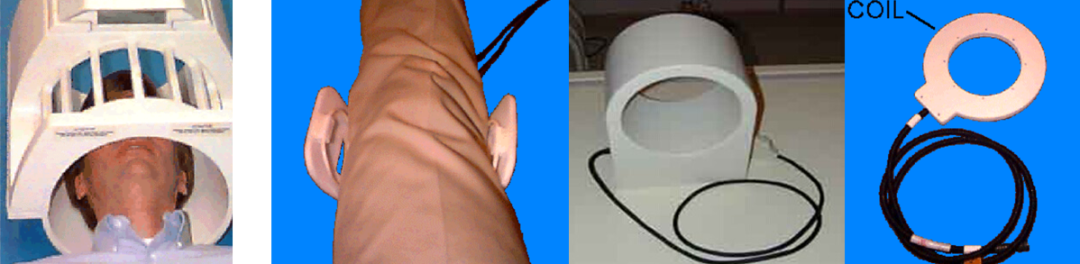

表面线圈又分为普通表面线圈和多通道的相控阵表面线圈。

为什么一台核磁共振设备需要配备那么多的表面线圈呢?

最重要的原因就是接收线圈直接影响图像的信噪比。

接收线圈距离我们被检查的部位越近,所接收到的信号就越强;线圈的体积越小,它接收到的噪声越低。


所以针对不同的需求可以选择各种专用的表面线圈,以便得到最好的信噪比,获取最好的成像效果。


参考资料

1.核磁共振成像原理. 科学出版社 , 熊国欣, 2007
