磁共振伪影是临床扫描中遇到最麻烦的一种现象。 影像检查的本质是通过影像技术通过影像图像来反映客观人体的解剖结构、解剖特征，这点无论是X线、CT、B超及MRI都是相同的。所以，影像图像是对客观物体的数字化反应，利用影像技术将被成像物体的特征用图像形式来表达。

图像伪影(Artefact或Artifact)是指影像图像中出现的与被成像物体无关的各种影像表现。广义来说，任何一幅影像图像都不可能100%完全表现客观物体的结构，都存在或多或少的一些伪影，这是影像技术采集信号重建图像不可避免出现的。而狭义的伪影则主要是指那些不是来源于被成像物体，又会在实际临床应用中对放射科医生产生干扰、影响其判读的一些影像。

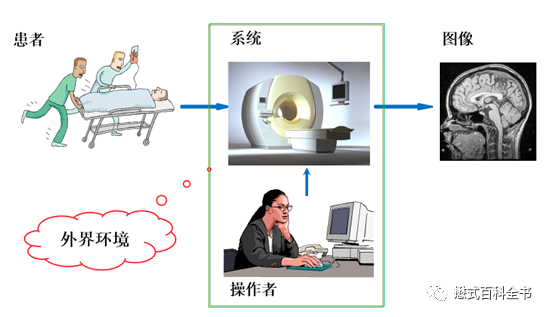

图1：MRI伪影的来源

在磁共振成像的各个阶段都有可能产生伪影。

一般可以将伪影来源进行分类，比如患者(被检查者相关伪影)、设备硬件伪影、软件算法产生的伪影、操作者(技师)操作不当产生的伪影、外界环境导致的伪影。

但是这种分类方法不适用于临床伪影解决方案及处理伪影策略的选择。所以，根据伪影的来源及处理方式，可以把伪影分为：Tissue-related Artifacts、Motion-related Artifacts、Technique-related Artifacts。或者分为：技术系统类伪影和临床扫描类伪影。

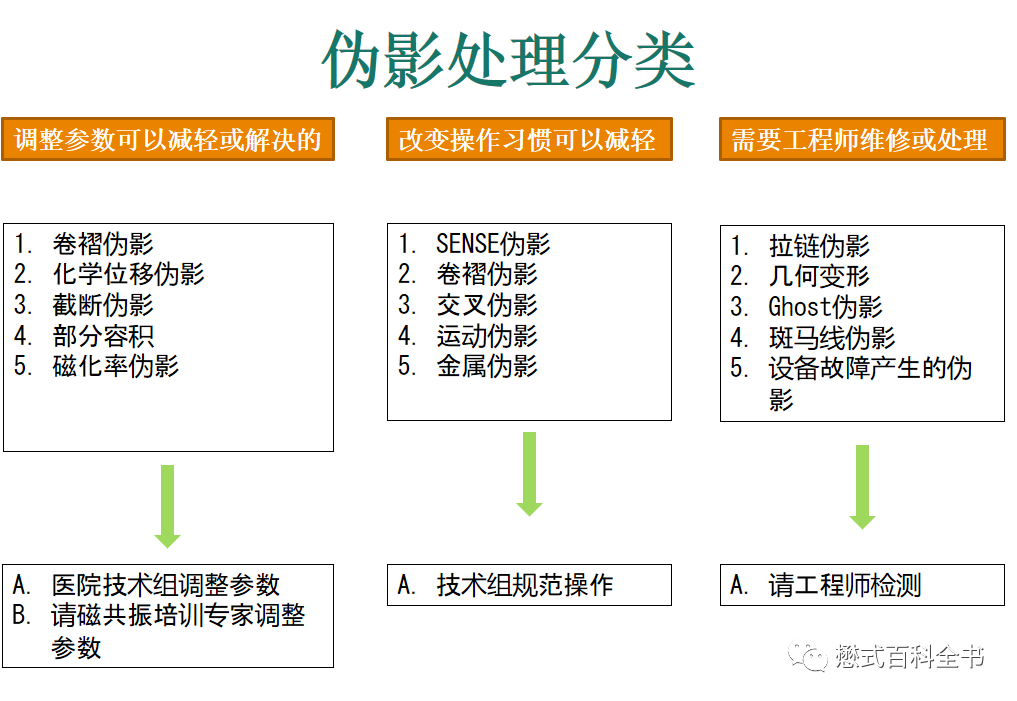

图2：根据临床决策的伪影分类

前面公众号文章里重点介绍了第Ⅰ类伪影(也就是调整参数可以解决的)及第Ⅱ类伪影(也就是改变操作习惯可以解决的)。

前文链接：

卷褶伪影产生机制及其处理方法

MR化学位移伪影明暗带和频率高低方向相关问题！

空间分辨率和Gibbs伪影

FID伪影介绍

什么是并行采集相关伪影

而第Ⅲ类伪影，由于是硬件系统故障直接导致的，一般这类伪影必须依靠专业的工程师来检测排查及通过设备调试来解决。所以，如果出现这类伪影，医院里的老师是很难解决的。

虽然第Ⅲ类伪影必须由专业的工程师来处理，但是正确的识别这类伪影也非常重要，所以本期也详细介绍这一类伪影。

一般系统硬件故障导致的伪影表现都非常明显或者严重，都会严重的影响图像质量，干扰医生对影像图片的判读。所以一旦出现硬件系统相关伪影，一般会非常明细的识别。

01

Ghosting伪影

Ghosting伪影又叫做鬼影，国内很多资料就翻译为鬼影，其实表述为 重影 是比较恰当的。这个 伪影的表现就像幽灵一样，产生各种重影，类似凌波微步的表现。
