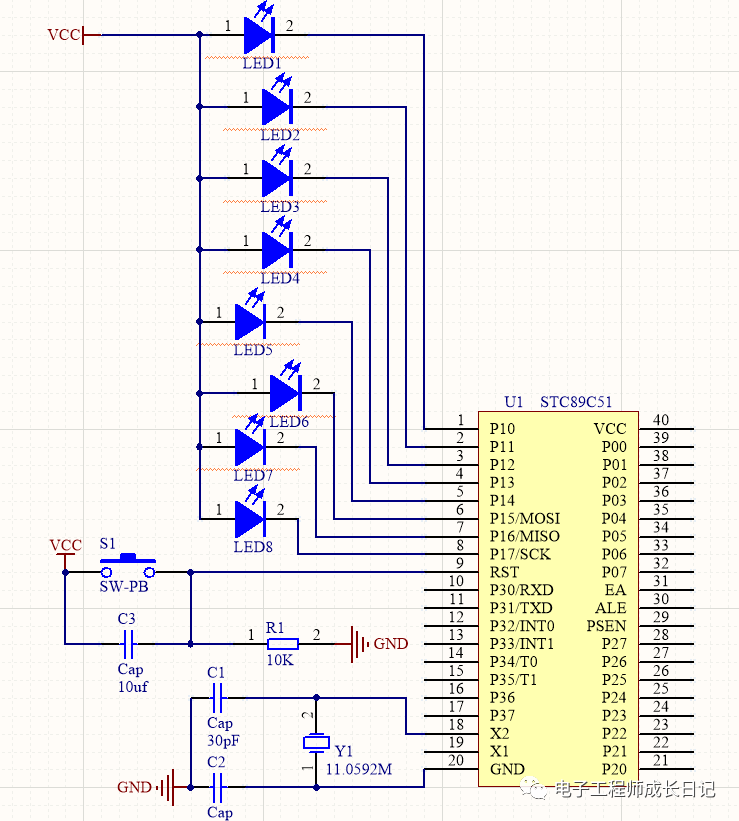

学习了LED灯的左移和右移后，下面实现多种方式的花样流水灯。 硬件电路设计结合51单片机最小系统的知识，利用AD19画好最小系统电路(未包括电源部分)。本设计需要实现8个LED灯的点亮与熄灭。LED(发光二极管)正极接+5V电源，负极接单片机P1口，这样只要单片机P1口输出高低电平就可以导通二极管，实现LED灯的点亮与熄灭。

仿真电路设计

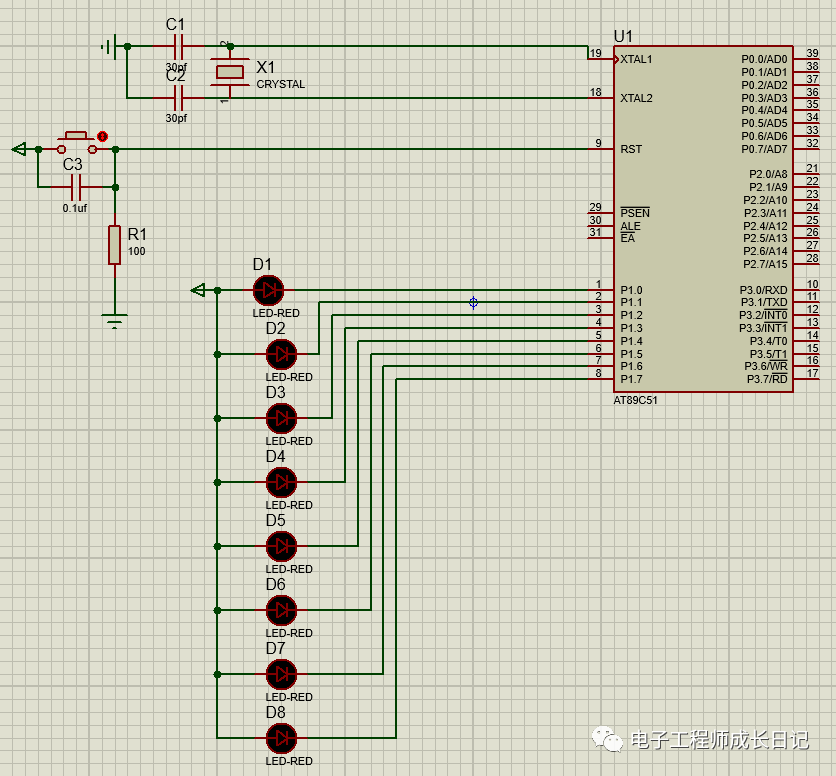

仿真电路图与AD原理图画法一致，但应注意仿真最小系统复位电路中电容值取0.1uf，电阻值取100Ω，与AD原理图中有所区别。

程序设计

程序采用Keil5设计，8位LED实现花样流水灯的程序：

/*-----------------------------------------------  名称：IO口高低电平控制  内容：2个led灯先左移，然后右移，然后同时闪烁------------------------------------------------*/
