以太网最小帧长度_mac帧格式及原理

一、MAC帧结构

        MAC帧是数据帧的一种。而所谓数据帧，就是数据链路层的协议数据单元，它包括三部分：帧头，数据部分，帧尾。其中，帧头和帧尾包含一些必要的控制信息，比如同步信息、地址信息、差错控制信息等；数据部分则包含网络层传下来的数据，比如ip数据包。

二、MAC帧字节长度的由来

① 目标MAC地址、源MAC地址、协议类型、帧校验序列为固定值

②当数据包最小为46字节时，整个帧大小为64字节,有两个原因:

    1)当站点正在发送数据时，发生了冲突，就将未发送的部分丢弃，这样导致了物理线路上的残余帧的LEN可能为0，若MAC的LEN为0是合法的将无法区别;

    2)按照标准，10Mbps以太网采用中继器时，连接的最大长度是2500米，最多经过4个中继器，因此规定对10Mbps以太网一帧的最小发送时间为51.2微秒。这段时间所能传输的数据为512位，因此也称该时间为512位时。这个时间定义为以太网时隙，或冲突时槽。512位＝64字节，这就是以太网帧最小64字节的原因。

③当数据包最大为1500字节时，整个帧大小为1518字节，这个是为避免单一主机占用信道时间过长。

三、问题来啦

问题1：那我们经常传几十M甚至几个G的文件是怎么传递的？

①在应用程序中我们用到的Data的长度最大是取决于底层限制(1472)：

    1)在链路层，由以太网的物理特性决定了数据帧的长度为(46+18)—(1500 + 18)，其中的18是数据帧的头和尾，也就是说数据帧的内容最大为1500(不包括帧头和帧尾)，即MTU(Maximum Transmission Unit)为1500；

    2)在网络层，因为IP包的首部要占用20字节，所以这的MTU为1500-20 = 1480；

    3)在传输层，对于UDP包的首部要占8字节，所以这的MTU为1480 - 8 = 1472；

②当我们UDP包中的数据多于1472时，发送方的IP层需要分片进行传输，而在接收方IP层则需要进行数据报重组。

问题2：1千兆网络一秒能发多少(N)个最小帧？

帧于帧之间不是无缝相连，需要间隔，也就是帧间隙，共20字节，包括：

     1)以太网最小帧间隙  12Byte(IEEE802.3)

     2)数据链路层帧         7 Byte前导字符(用于时钟同步)

     3)帧开始标识            1Byte(标识帧的开始)

故：

四、wireshark 抓包分析mac帧

第一行是对该数据包的整体介绍，字节大小等描述

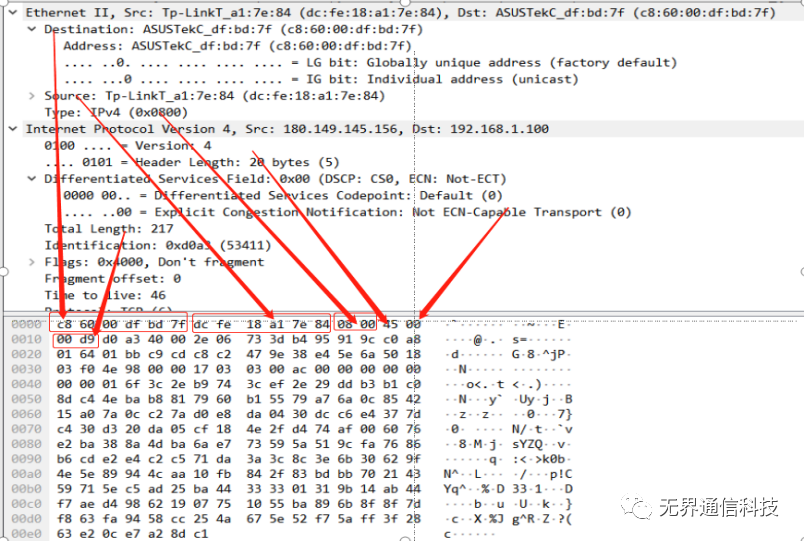

第二行在“详细信息”窗口内的“Ethernet II”项目，即是MAC帧的首部信息。双击改项展开，可见MAC帧首部的  详细分析，对应“解析器”窗口中的16进制数据会反蓝显示。单击某个字段，对应的首部字段均会反蓝显示展开后，有目的物理地址，源物理地址，ip类型等

第三行internet protocol，是网络层传输的IP数据包，对应了IP数据包的格式

第四行传输控制协议，里面有本端端口、目的端口、流动索引、TCP字段长度等等。

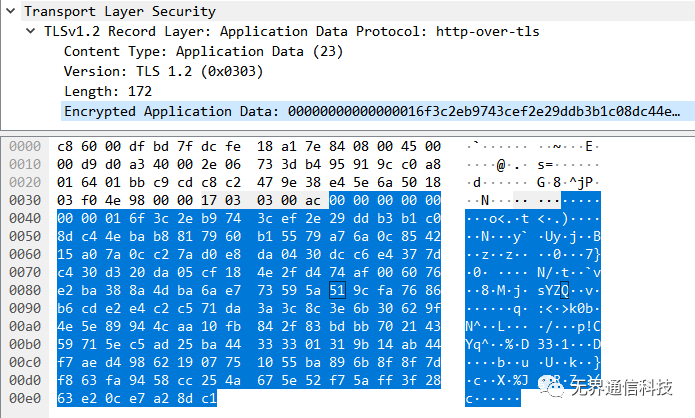

第五行是传输安全层协议，是内容类型、版本、长度以及数据包。

那么诸位对文章有哪些指正或者对mac相关有什么讨论呢？欢迎留言
