关于在quartus II中如何连接总线和模块引脚

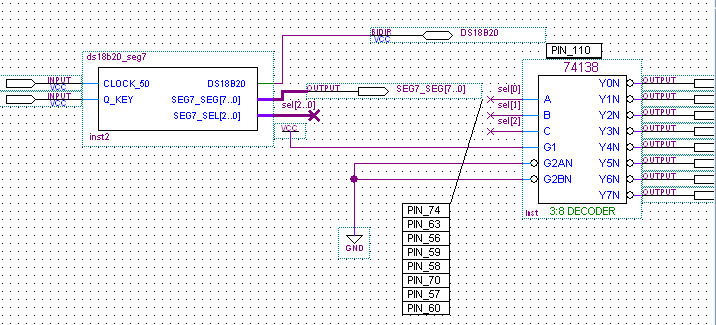

     今天用亚峰的SEG7模块，因为他写的模块不是针对我所使用的开发板，所以输出并不匹配，他的板子是用74LS138译码器，我的板子是没有译码直接输出的，虽然我可以改他的模块，但是嫌麻烦，就想直接利用quatus II自有的74138模块进行转换。转换图如下：

注意：1.要通过net（网络标号）来连接总线和引脚，总线编号规则是SEL[2..0],他包含三个信号线SEL[0],SEL[1]和SEL[2].与此总线相连的引脚线编号是SEL[0],SEL[1],SEL[2]。不同与PCB的网络标号SEL0，SEL1，SEL2等。

        2.网络标号添加：选中连线后，直接添加即可，网络标号颜色为紫色，非标号颜色为绿色，请大家注意。

     大家以后遇到同样的问题，即别人的模块和自己需要的不一样，但是可以利用，不要急于改模块，可能通过加模块也可以完成的哦，当然这会浪费一些系统资源，但是在资源充足的时候可以更快的利用别人已有的模块哦！
