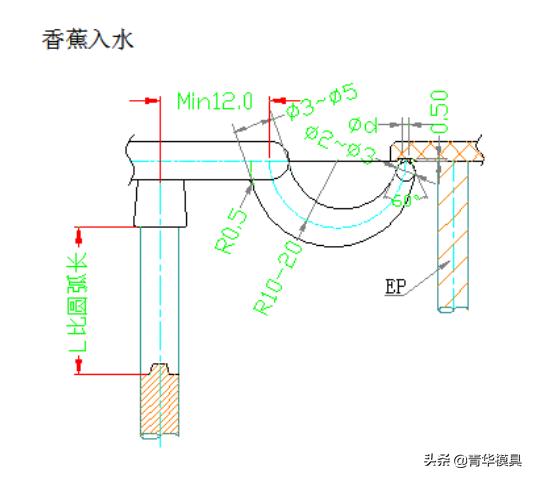

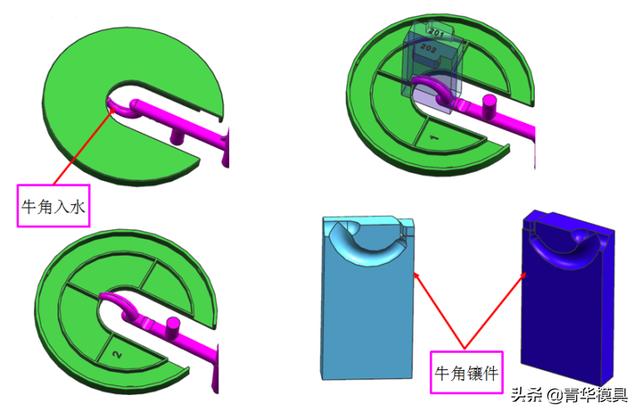

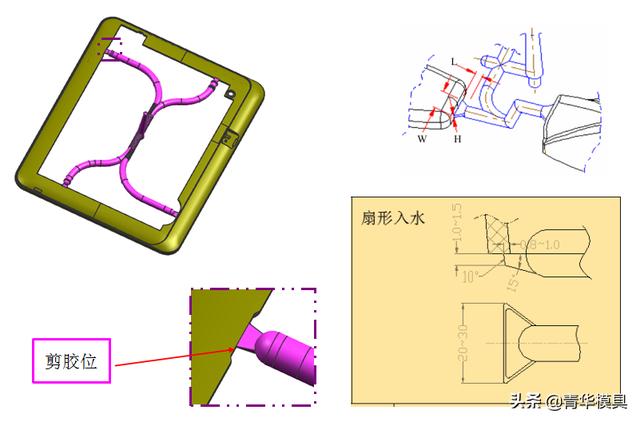

本文详细介绍了塑料模具中常见的六种进胶方式:潜前模进胶、大水口侧进胶、搭底进胶、扇形进胶、牛角进胶及其潜水形式,分析了每种进胶方式的设计参数和优缺点。对于潜前模进胶,其优点在于自动脱离浇口,但加工难度较大;侧进胶和搭底进胶加工简便,但需人工剪水口;扇形进胶适合薄壁产品,但同样需要人工处理水口;牛角进胶能自动掉水口,但加工复杂,需要额外的牛角镶件辅助。这些信息对于模具设计者具有指导意义。
摘要由CSDN通过智能技术生成

浇注系统的功能,就是将熔融的塑料,经过注塑机喷嘴,在高温,高压,高速的状态下,通过浇注系统进入模具型腔。浇注的设计,对制品的质量和成型周期,有着极为重要的影响.浇注系统由主流道 .分流道 .浇口及冷料穴组成。常用的进胶的类型有侧进胶,扇形进胶,搭底进胶,潜水进胶,牛角潜水进胶,细水口点进胶,细水口转大水口牛角进胶,今天给大家分享一下这几种类型进胶方式的设计参数以及优缺点,希望对大家有所帮助:


1.左下图为潜前模进胶,潜水进胶的浇口有圆型的,也有方型的,它的优点就是产品和浇口可以自动脱离,不需要人工去剪水口,缺点就是加工比较困难,需要摆角度去打火花。右下图为设计潜前后模进胶的一些设计参数(如图所示)


2.左下图为常规的大水口侧进胶及搭底进胶,它的优点就是加工方便,缺点就是浇口与产品不能自动分离,后续需要人工剪水口。右下图设计侧进胶以及搭底入水的设计参数(如图所示)
