模具设计中一些常见的问题

在我们的日常生活中,大到飞机、汽车,小到茶杯、钉子,几乎所有的工业产品都必须依靠模具成型;因此,模具素有“工业之母”的荣誉称号!
模具设计要点很多,需要考虑的因素也很多;即使是专家级的老工程师,也常常会不知所措。下面列举了模具设计的88问,供大家参考。
1、常用塑胶工程材料及收缩率?
ABS:0.5%(超不碎胶)
pc:0.5%(防弹玻璃胶)
PMMa:0.5%:(有机玻璃)
pe:2%聚乙烯
PS:0.5%(聚苯乙稀)
pp:2%(百折软胶)
PA:2%(尼龙)
PVC:2%(聚氯乙烯)
POM:2%(塞钢)
ABS+PC:0.4%
PC+ABS :0.5%
2、模具分为那几大系统?
浇注→顶出→冷却→成型→排气
3、在做模具设计过程中应注意哪些问题?
(1)壁厚应尽量均匀一致,脱模斜度要足够大。
(2)过渡部分应逐步,圆滑过渡、防止有尖角。
(3)浇口。流道尽可能宽大,粗短,且应根据收缩冷凝过程设置浇口位置,必要时应加冷料井。
(4)模具表面应光洁,粗糙度低(最好低0.8)。
(5)排气孔,槽必须足够,以及时排出空气和熔体中的气体。
(6)除PET外,壁厚不要太薄,一般不得小于1mm。
4、塑胶件常出现的瘕疵?
缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮
5、常用的塑胶模具钢材?
45# S50c 718 738 718H
738H P20 2316 8407 H13
NAK80 NAK55 S136 S136H SKD61
6、高镜面抛光用哪种纲材?
常用高硬热处理钢材,例如:SKD61、8407、S136

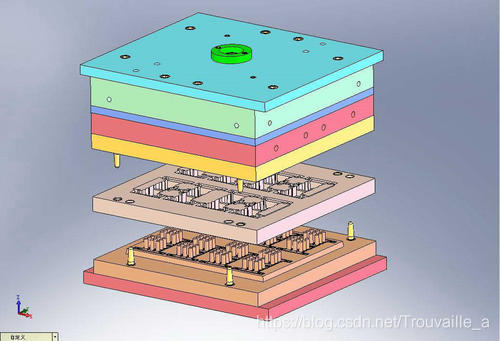

7、模架有那些结构?
面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板
8、分型面的基本形式有哪些?
平直→倾斜→曲面→垂直→弧面
9、在UG中如何相互隐藏?
ctrL+B或ctrL+shift+B
10、模具加工机械设备有哪些?
电脑锣→车床→铣床→磨床→钻床

11、什么是2D,什么是3D?
D的英文是:Dimension(线度、维)的字头,2D是指二维平面,3D是指三维空间,在模具部分,2D通常是指平面图即CAD图,3D通常指立体图。
12、pro/e的默认精度是多少?UG默认精度是多少?
pro/e默认精度为:0.0012MM,UG默认精度为:0.0254MM。
13、全球模架生产四强企业?
德国:HASCO 日本:FUTABA(双叶)美国:DME 中国:LKM(龙记)
14、CAD的默认字高是多少?
CAD默认字高为是:2.5MM。
15、什么是碰
