LCD1602指令集(11个)

1、清屏指令(clear display)   RS=0 ,R/w=0, 01H

功能：清除液晶显示器，即将DDRAM中的内容全部填入20H(空白字符)

光标撤回显示屏左上方

将地址计数器(AC)设为0，

光标移动方向为从左向右，并且DDRAM的自增量为1(I/D=1).

2、光标归位指令(Return Home)RS=0 ,R/w=0, 0000_001X

功能：将地址计数器(AC)设为00H,

DDRAM内容保持不变，光标移至左上脚

3、进入模式设置指令(Entry Mode Set)

功能： 设 定 每 次 定 入 1 位 数据 后 光 标 移 位 方 向 并且设 定 次 写 入 一 个 字符是 否移动 。

I/D = 0  光标左移，DDRAM地址自增1     I/D = 1  光标右移，DDRAM地址自增1 (当从CGRAM中读取或写入数据时，CGRAM操作与DDRAM相同)

SH = 0 且 DDRAM是读操作(CGRAM读或写)，整个屏幕不移动

SH = 1 且 DDRAM是写操作，整个屏幕移动，移动方向由I/D决定

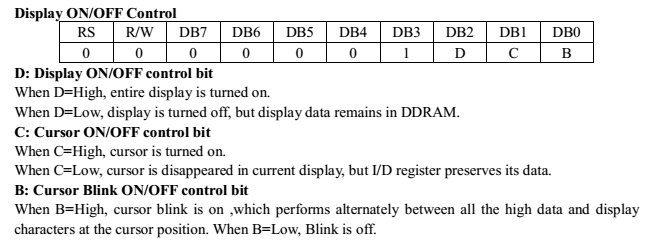

4、显示开关控制(Display ON/OFF Control)

功能： D = 1 , 显示功能开   D = 0 , 显示功能关，但是DDRAM中的数据依然保留

C = 1 , 有光标          C = 0 , 没有光标

B = 1 , 光标闪烁       B = 0 , 光标不闪烁

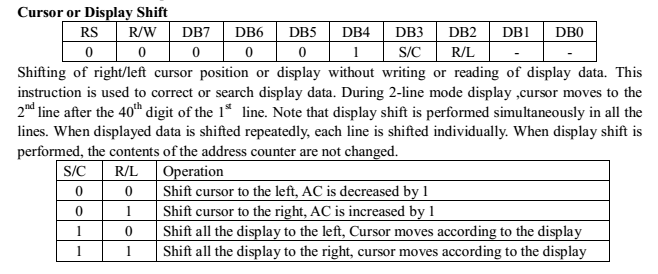

5、设置显示屏或光标移动方向的指令

功能：整屏的移动或光标移动

S/C =0  R/L =0 光标左移 ，地址计数器减1(即显示内容和光标一起左移)

S/C =0  R/L =1 光标右移 ，地址计数器加1(即显示内容和光标一起右移)

S/C =1  R/L =0 显示内容左移 ，光标不移动

S/C =1  R/L =1 显示内容右移 ，光标不移动

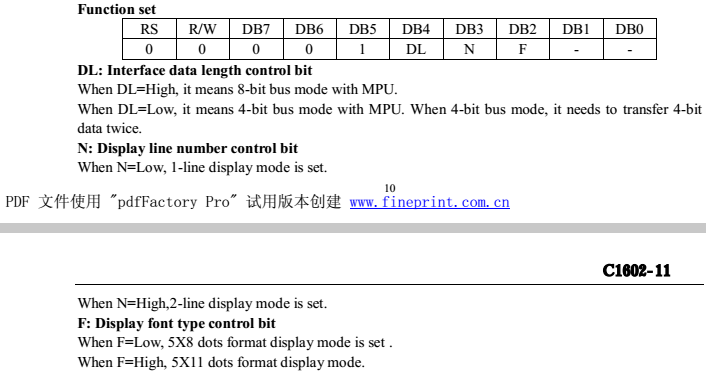

6、功能设定指令

功能：设定数据总线位数、显示的行数及字形。

DL=1 ,数据总线是8位    DL=0 ,数据总线是4位

N =0  ,显示一行             N=1  ,显示两行

F  =0 , 5*8 点阵/字符                   F=1 ,5*11点阵/字符

7、设定 CGRAM地址指令

功能：设定下一个要存入数据的CGRAM地址

DB5DB4DB3为字符号，即将显示该字符用到的字符地址

DB2DB1DB0为行号

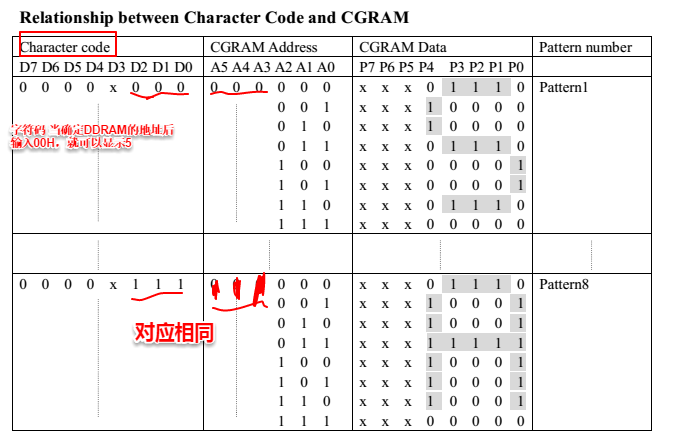

补充理解：在芯片中内置了192个常用字符的字模，存于CGROM(character generate ROM)中，还有8个允许用户自定义字符(也就是可以显示八个中文字)的RAM，也就是CGRAM。具体描述为下图：

当输入的地址是41H时，显示字符A.

由上图可知：

我想将自定义的一个汉子或图形放在第六个CGRAM中，所以可以确定字符码就为101(字符码000-->111)，

所以   DB5DB4DB3 = 101

因此CGRAM的地址设置为01101X'X'X

这是要输入字符5的过程(原理如下图所示)

01101000    0x07

01101001    0x10

.................

01101111    0x00

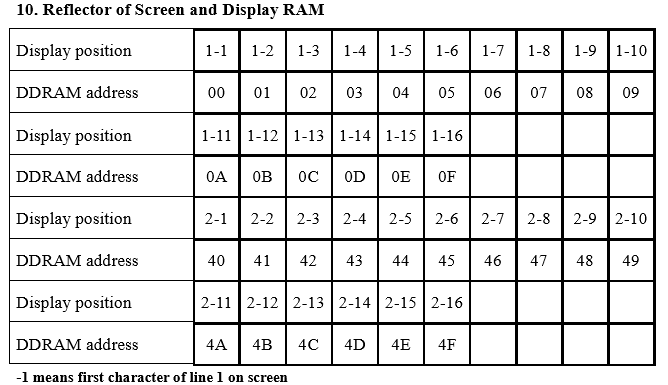

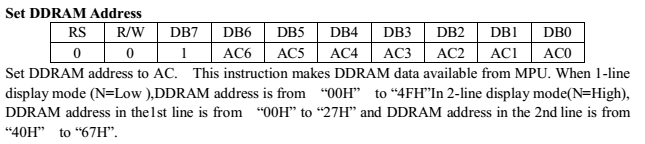

8、设置DDRAM地址

DDRAM的地址与显示屏对照关系(N=LOW)

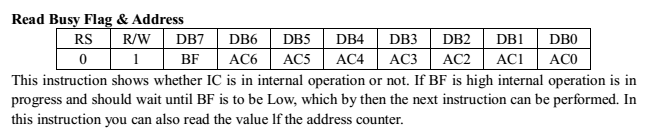

9、读取忙信号或AC地址指令

如果BF=1 忙碌，无法接收数据或指令

BF=0可以接收数据、指令

读取地址计数器的内容

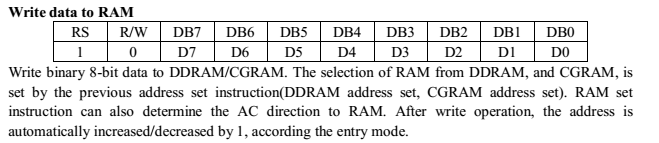

10、向DDRAM或CGRAM写入数据

写指令    输 入 ： RS=L ， RW=L ， E= 下 降沿脉冲 ， DB0 ～ DB7= 指令 码

写数据    输 入 ： RS=H ， RW=L ， E= 下 降沿脉冲 ， DB0 ～ DB7= 数据

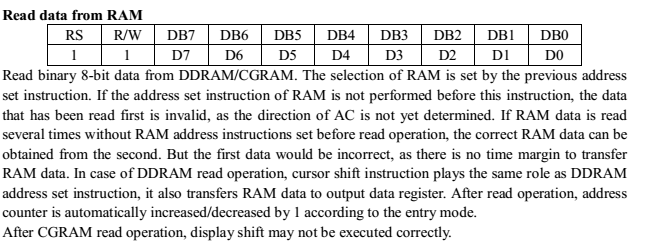

11、从DDRAM或者CGRAM读数据

读状态   输 入 ： RS=L ， RW=H ， E=H 输出： DB0 ～ DB7= 状态字

读数据   输 入 ： RS=H ， RW=H ， E=H 输出： DB0 ～ DB7= 数据
