电线直径对照表_最新电线规格与直径对照表，国标电线平方数和直径一览表

电线的平方数对应的直径是测量该电线是否合格的检测之一，下面胜华电气小编就来介绍下电线规格与直径对照表。

一、电线规格与直径对照表

1、国标电线规格与直径对照表(BV硬线)

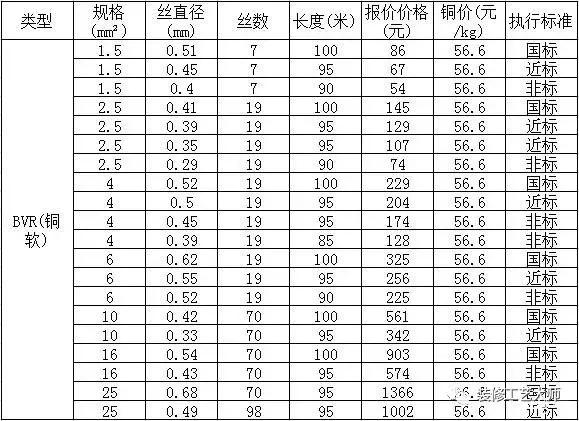

2、电线规格与直径对照表(BVR软线)

正规合格的产品铜芯的电线1平方毫米能承载6-8安培的电流，一般不要超过6安培就比较安全。

日常很多电源线是2.5mm2的线。说得就是线的垂直横切面为2.5平方毫米。一般能承受15安培，乘以电压220伏那就是能接3.3千瓦。

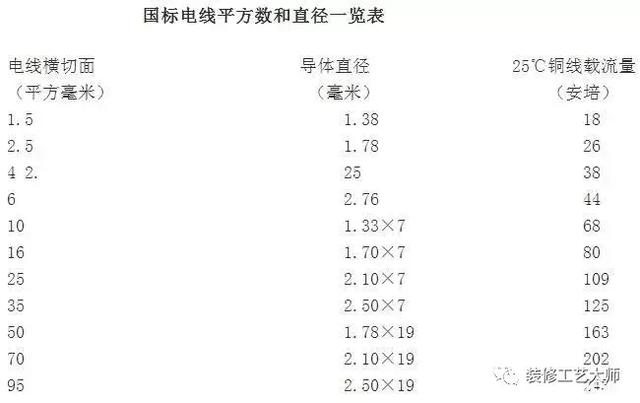

国标GB4706.1-1992/1998规定的电线负载电流值(部分)

铜芯线截面积 直径 允许长期电流

2.5 mm2 1.78mm 16A~25A

4 mm2 2.2mm 25~32A

6 mm2 2.78mm 32~40A

铝芯线截面积 直径 允许长期电流

2.5 mm2 1.78mm 13A~20A

4 mm2 2.2mm 20~25A

6 mm2 2.78mm 25~32A

二、电线直径换算公式：

注：以上导体直径指BV 塑铜线换算方法：

知道电线的平方，计算电线的半径用求圆形面积的公式计算：

电线平方数(平方毫米)＝圆周率(3.14)×电线半径(毫米)的平方

知道电线的平方，计算线直径也是这样，如：

2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：

电线的平方＝圆周率(3.14)×线直径的平方／4

电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：

0.7854 × 电线半径(毫米)的平方 × 股数

如48股(每股电线半径0.2毫米)1.5平方的线：

0.785 ×(0.2 × 0.2)× 48 = 1.5平方
