导语:减速电机产品具有高标准化的特性,同型号产品可实现不同的安装位置。同时,由于产品的高集成特性,如果安装不当,会影响产品的使用性能和寿命。下面就跟着小编一起,看看如何正确安装西门子减速电机产品。


一、铭牌的解读

欧洲进口产品铭牌:


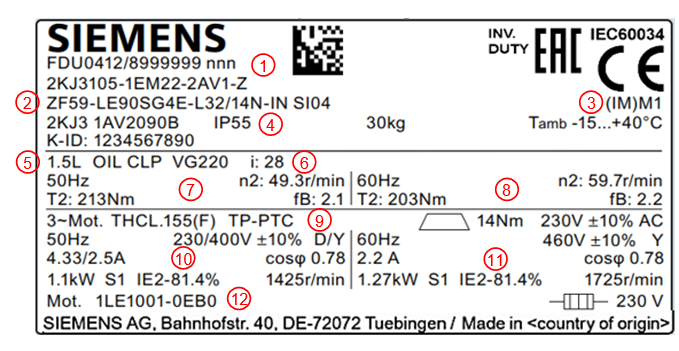

国产产品铭牌:


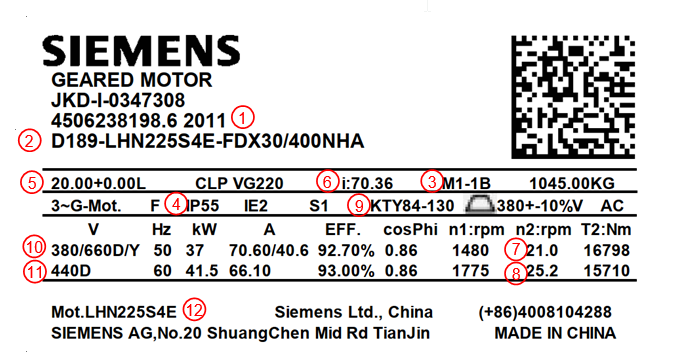

1. 序列号

2. 产品型号

3. 安装方式

4. 防护等级

5. 润滑油油量及牌号粘度

6. 速比

7. 50Hz下输出参数

8. 60Hz下输出参数

9. 电机配件

10. 50Hz下电机参数

11. 60Hz下电机参数

12. 电机编号(可查询能效)

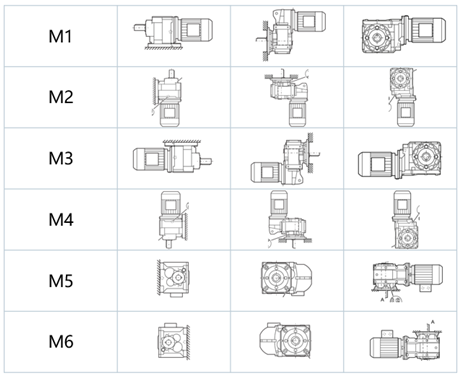

二、安装位置

减速电机产品只能在铭牌上注明的安装位置运行,以此确保润滑充分。安装前,请务必核对铭牌上安装方式是否与实际要使用的一致。


三、产品的安装

1. 地脚安装

基座不平整时会导致外壳承受载荷。在拧紧紧固螺栓时注意不要使减速机变形。

减速机托架的平整偏差不得超出下列数值:

结构尺寸89 以下的减速机:0.1mm

结构尺寸109 以上的减速机:0.2mm。

使用强度等级为8.8 或更高的螺柱或螺纹杆固定地脚,注意拧紧力矩。

2. 法兰安装

建议使用厌氧胶以提高法兰和安装面之间的摩擦性。

建议使用10.9强度等级的螺栓,避免较大尺寸产品对法兰和螺栓产生的弯矩。

四、输出轴的连接与安装

溶剂会损坏轴密封圈,请务必避免溶剂或清洗汽油接触轴密封圈。

加热会损坏轴密封圈,通过针对辐射热的隔热板防止轴密封环变热超过100 °C。

同轴度误差会导致过早磨损或材料损坏,避免待连接的轴端发生过大的角度或轴偏移而导致同轴度误差。

处理不当会导致损坏轴承、外壳、轴和密封圈,务必避免暴力安装。

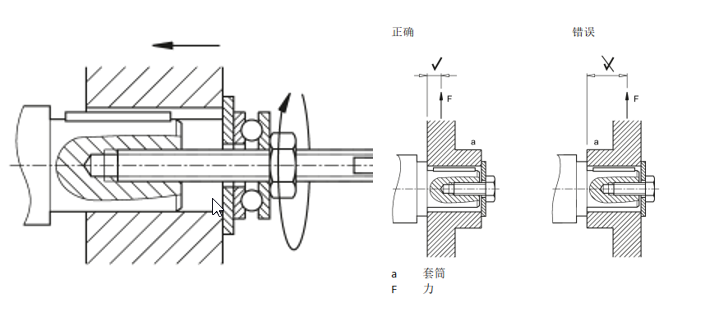

1. 实心轴安装皮带轮或链轮等

推荐使用拉杆和螺母的组合工装来安装皮带轮或链轮等。注意皮带轮或链轮的受力位置尽量靠近齿轮箱侧,以便减小输出轴所承受的径向力。

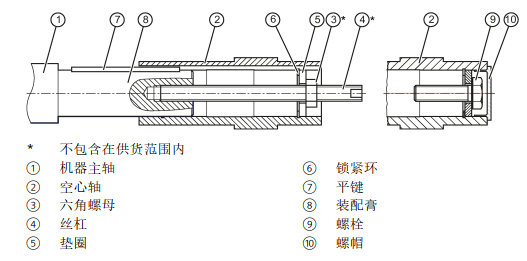

2. 空心轴(带键)安装到主机实心轴上

所有空心轴带键的减速电机随机附带安装附件包。安装附件包内有装配膏,起润滑、防锈和避免微振腐蚀作用。推荐使用拉杆和螺母的组合工装,配合装配膏,来安装减速电机。务必避免野蛮安装,造成轴承损坏。

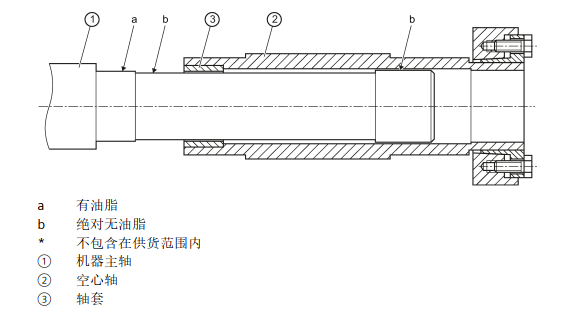

3. 空心轴(锁紧盘)安装到主机实心轴上

务必避免在锁紧盘位置的内外表面涂抹油脂,会造成锁紧盘打滑,无法达到锁紧力矩。

锁紧盘的安装,请使用扭矩扳手,以多次旋转的方式(禁止交叉)依次轮流将夹紧螺栓分别拧紧1/6圈。此方法可以有效的避免锁紧楔形面变形,无法达到锁紧力矩。

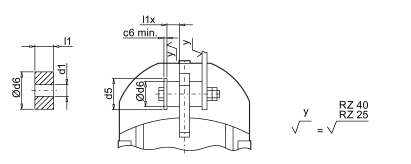

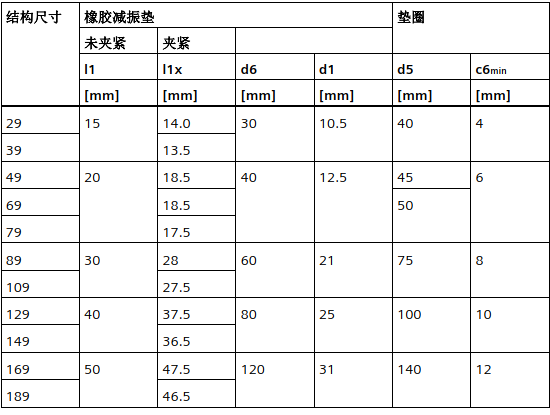

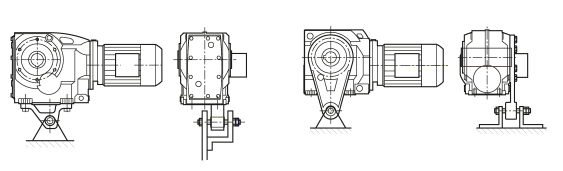

五、扭力臂安装

注意,间隙过大会造成危险的冲击扭矩。西门子减速电机的原装扭力臂内配有橡胶弹性块,可以有效的起到减振作用。

平行轴减速电机扭力臂安装


直交轴减速电机扭力臂安装


六、电机的安装要求

冷却不足导致过热的危险避免吸入口和排放口堵塞或进入粗粒灰尘。冷却空气必须能畅通无阻地流入空气入口,并通过空气出口自由流出,不允许再次吸入废气。


注意,电机上的吊耳仅为辅助吊装使用,严禁单独使用电机吊耳作为吊点,否则会有电机法兰断裂风险。

七、电缆的连接

注意,务必保证电缆的紧固。

接线盒内不能存在异物、灰尘,且要保持干燥。接线盒必须防尘和防水。使用原装密封件密封接线盒。用O 形圈或合适的密封垫密封接线盒中的入口。不要损坏接线盒和接线盒内的其它功能件。

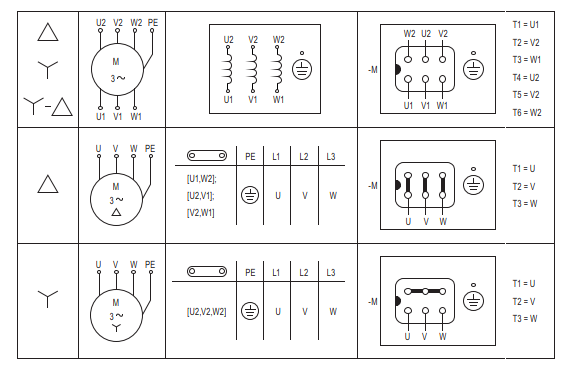

动力电缆接线图

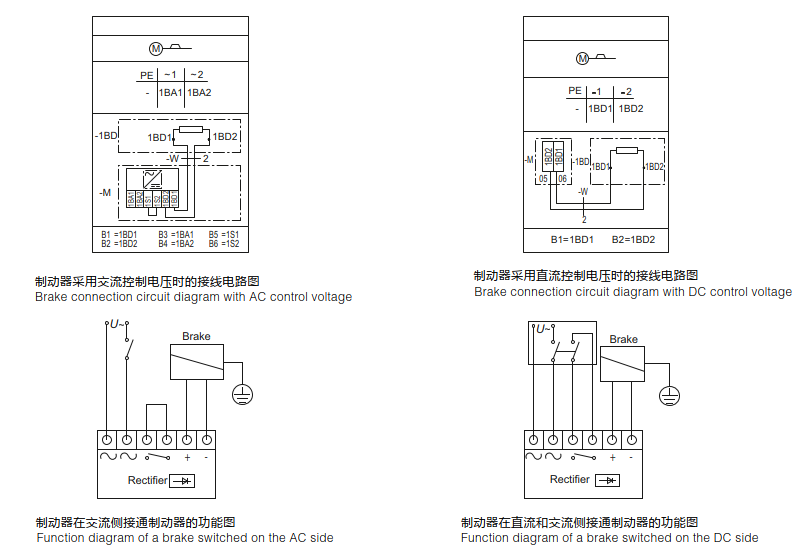

制动器接线图

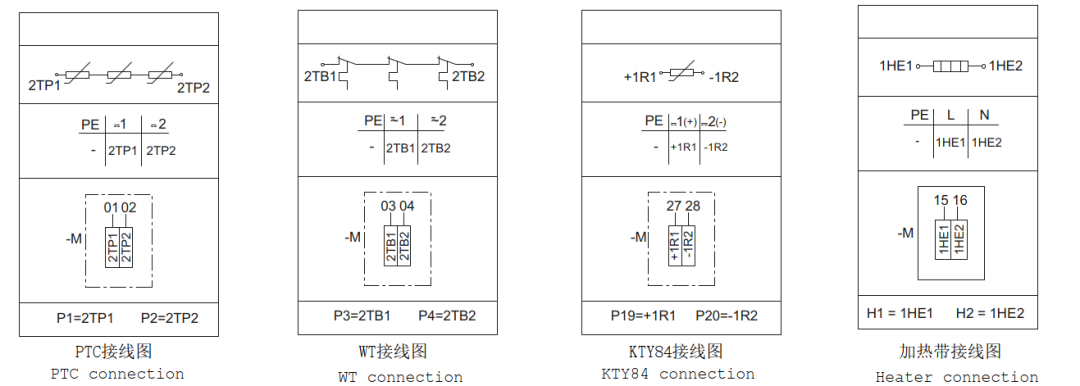

电机热保护接线图


西门子减速电机服务不打烊,如果有任何问题,欢迎您随时联系我们的工作人员。

本文的详细内容也可参阅西门子减速电机操作手册BA2030,BA2039,BA2330,可以在主页=> 服务平台=> 操作手册下载。
