利用HY-SRF05 超声波模块实现超声波的测距避障

1、功能定义

1.1 超声波测距原理

利用单片机编程产生频率为40KHz的方波，经过发射驱动电路放大，使超声波传感器发射端震荡，发射超声波。超声波经目标体（障碍物）反射回来，由传感器接收端接收，再经过接收电路放大、整形。当收到超声波的反射波时，接收电路输出端产生一个跳变。通过定时器计数，计算时间差，就可以计算出相应的距离。

计算公式如下： $$l=t/2\ast C$$
其中，
$C$ 为超声波在空气中的传播速度，室温下约为$340m/s$，
$t$ 为从发射到接收超声波所经历的时间，
$l$ 为传感器到目标体（障碍物）之间的距离。

1.2 距离检测及信息反馈

初级功能
------------设置不同的检测距离值，反馈不同的LED颜色，串口显示数值

中级功能

------------将距离值实时反馈至LCD屏幕上

2、硬件结构

2.1 STM32F10X主控板

引脚接线

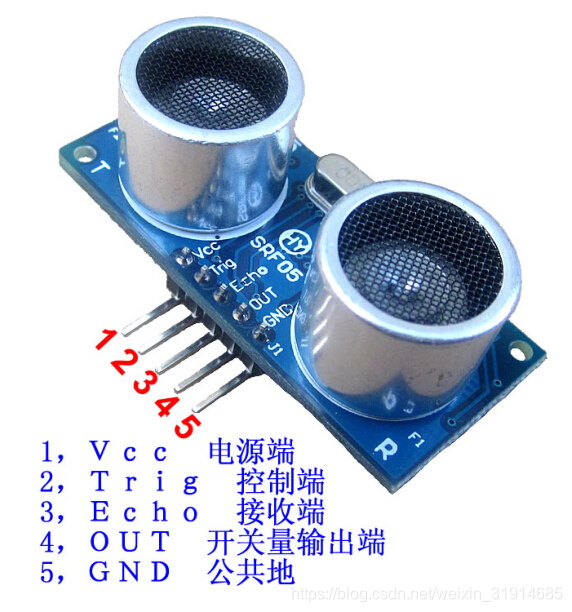

2.2 HY-SRF05 超声波模块

2.3 工作原理

该模块一共有5个引脚，分别是VCC、GND、Trig、Echo、Out。

• 其中VCC和GND用于供电，手册上说VCC需要接5V，但是很多人都是接的3.3V也可以照常使用。

• Trig：触发控制，信号输入。通过这个引脚输入触发信号，输入10us的高电平触发模块，模块自动发送8个40KHz的方波进行一次测距。

• Echo：信号输出，回响信号接收。该引脚可以在接收到回响信号后输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。

• OUT：该引脚在手册中提到为开关量输出，可以做报警模块使用，应该是一个模块状态口，通过判断OUT的高低电平来判断模块是否上电，基本不用。

2.4 超声波模块的工作时序图

2.5 实现思路

通过上面的分析，STM32主控板提供2个IO口分别用于信号的输出（PB8）和输入(PB9)，VCC和GND用于供电。

• PB8输出10us的高电平
• PB9设置为上拉输入，当接收到高电平时，计时器开始计数，当PB9接收到低电平时，计时器停止计数
• 计算发射和接收超声波期间的时间，利用公式得到测距值
• 与设定值比较，点亮LED
• 向LCD屏幕输出测距值

3、软件代码

3.1 编程思路

（1）配置GPIO以及定时器；

（2）给TRIG端口发送大于10us的高电平，当收到ECHO回响信号时，打开定时器开始定时；

（3）当回响信号消失，关闭定时器；

（4）通过定时器定时时间来确定距离

（5）测量周期60ms以上

3.2 代码

4、测试结果
