作者尽量少涉及对源码本身的解读,把源码中的信息总结出来,配合图例做整体介绍。
大家好,这段时间精读了一下vLLM源码实现,打算开个系列来介绍它的源码,也把它当作我的总结和学习笔记。
整个vLLM代码读下来,给我最深的感觉就是:代码呈现上非常干净历练,但是逻辑比较复杂,环环嵌套,毕竟它是一个耦合了工程调度和模型架构改进的巨大工程。
所以在源码解读的第一篇,我想先写一下对整个代码架构的介绍。在本篇中,我特意少涉及对源码本身的解读,而是把源码中的信息总结出来,配合图例先做整体介绍。如果你不想阅读源码细节,但又想对vLLM代码有整体把握,方便后续能知道从哪里查bug的话,这篇文章或许可以帮到你。如果你后续想更深入阅读源码的话,这篇文章可以作为一个引子,后续的细节解读都将在本文的基础上扩展开。
一、调用vLLM的两种方式
根据vLLM的官方文档,它向用户提供了两种调用它的方法,分别是:
- Offline Batched Inference(同步,离线批处理)
- API Server For Online Serving(异步,在线推理服务),在这下面又提供了2种支持的API类型:
- OpenAI-Compatible API Server(官方推荐):兼容了OpenAI请求格式的server,包括OpenAI Completions API和OpenAI Chat API。
- Simple Demo API Server(测试开发用,官方不推荐,相关脚本也不再维护)
在代码实现上,vLLM首先实现了一个推理内核引擎(LLMEngine),在此基础上封装了上述两种调用方法。在本系列的讲解中,我们会先以“offline bacthed inference”作为入口,详细解说内核引擎LLMEngine的各块细节。在此基础上我们再来看“online serving”的运作流程。
现在,让我们来看这两种调用方法的具体例子。
1.1 Offline Batched Inference
在传统离线批处理中,我们每次给模型发送推理请求时,都要:
- 等一个batch的数据齐全后,一起发送
- 整个batch的数据一起做推理
- 等一个batch的数据全部推理完毕后,一起返回推理结果
这种“团体间等成员到齐,再一起行动”的行为,就被称为“同步”。
在vLLM中,当我们使用离线批处理模式时,表面上是在做“同步”推理,也即batch_size是静态固定的。但推理内核引擎(LLMEngine)在实际运作时,batch_size是可以动态变更的:在每一个推理阶段(prefill算1个推理阶段,每个decode各算1个推理阶段)处理的batch size可以根据当下显存的实际使用情况而变动。
举个例子来说:
- 给定一个很大的batch,此时尽管vLLM采用了PagedAttention这样的显存优化技术,我们的gpu依然无法同时处理这么大的batch。
- 所以batch中的每一条数据,会被先放到一个waiting队列中。vLLM会用自己的调度策略从waiting队列中依次取数,加入running队列中,直到它认为取出的这些数据将会打满它为1个推理阶段分配好的显存。此时waiting队列中可能还会剩一些数据。
- 在每1个推理阶段,vLLM对running队列中的数据做推理。如果这1个推理阶段执行完毕后,有的数据已经完成了生成(比如正常遇到
<eos>
了),就将这些完成的数据从running队列中移开,并释放它占据的物理块显存。 - 这时,waiting队列中的数据就可以继续append进running队列中,做下1个阶段的推理。
- 因此在每1个推理阶段,vLLM处理的batch size可能会动态变更。
- 将LLMEngine包装成离线批处理形式后,所有的数据必须等到一起做完推理才能返给我们。所以从体感上,我们可能很难感知到内核引擎的“动态”逻辑。
以上是一个浅显粗暴的例子,目的是帮助大家理解“在vLLM中,即使是同步形式的离线批处理,其背后的内核引擎也是按动态batch的形式来实现的”,实际的调度策略(Scheduler)要更加复杂,我们将在后续的解读中来具体看它。
也正是因为LLMEngine这种“动态处理”的特性,才使得它同时也能成为异步在线服务的内核引擎:当一条条请求发来时,它们都先进入LLMEngine调度器(Scheduler)的waiting队列中(实际并不是直接进入waiting队列中的,而是在传给LLMEngine前先进入asyncio.Queue()中,然后再由LLMEngine调度进waiting队列中的,这些细节我们也放在后面说,这里不影响理解就行)。此时模型正常执行它的1个推理阶段,调度器也正常处理新来的请求。当模型准备执行下1个推理阶段时,调度器再根据设定的策略,决定哪些数据可以进入running队列进行推理。由于在线服务是异步的,先推理完成的数据就可以先发给客户端了(如果采用流式传输,也可以生成多少先发多少)。
在这个过程中,vLLM通过PagedAttention技术和“先来先服务(FCFS),后来先抢占,gpu不够就先swap到cpu上”的调度策略,在1个推理阶段处理尽可能多的请求,解决高并发场景下的推理吞吐问题。这就是整个vLLM运作的核心思想。(对这行黑体字里的术语有疑惑的朋友,建议先看vLLM原理篇讲解)
1.2 API Server For Online Serving
vLLM在实现在线服务时,采用uvicorn部署fastapi app实例,以此实现异步的请求处理。而核心处理逻辑封装在AsyncLLMEngine
类中(它继承自LLMEngine)。所以,只要我们搞懂了LLMEngine,对vLLM的这两种调用方式就能举一反三了。
1.3 总结

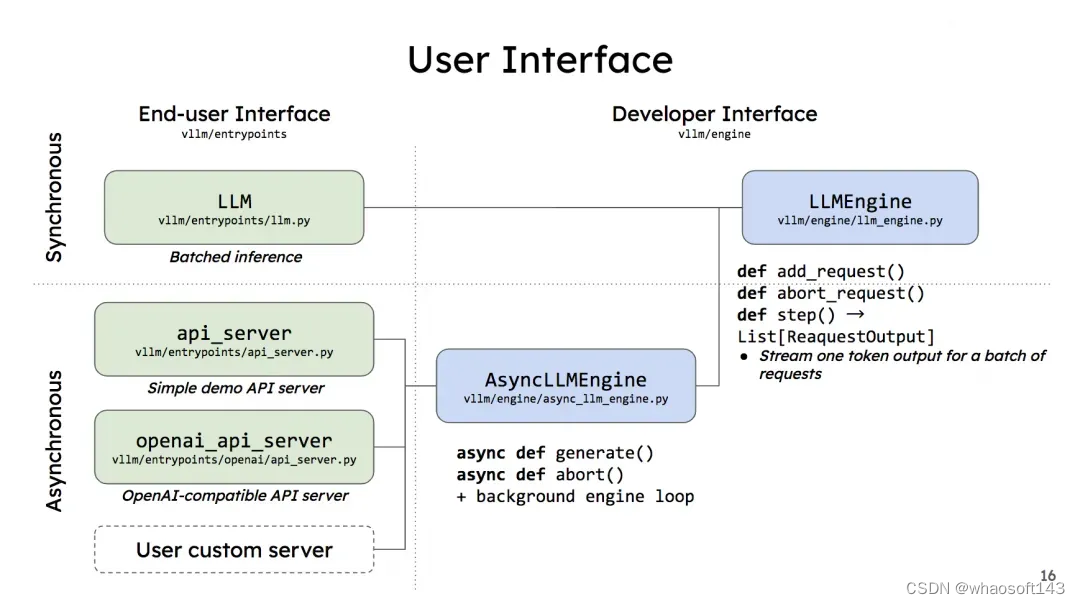

vLLM的两种调用方式与内核引擎LLMEngine的关系如下(图片来自vLLM团队2023 first meetup PPT):
图中左侧是用户使用界面,罗列了上述所说的两种调用方式(注意,如前文所说,做demo用的api server官方已经不再维护了,openai_api_server才是官方推荐的使用方式,user custom server目前还没有实现)。右侧则是开发者界面,不难发现LLMEngine是vLLM的核心逻辑。
我们来看开发者界面下的几个函数,先来看LLMEngine:
add_request()
:该方法将每一个请求包装成vLLM能处理的数据类型(SequenceGroup,后面我们会详细解释),并将其加入调度器(Scheduler)的waiting队列中。在LLMEngine中,这个函数是按照“同步”的方式设计的,也就是它被设计为“遍历batch中的每条数据,然后做相应处理”。所以这个函数本身只适合批处理场景。在异步的online serving中将会把它重写成异步的形式。abort_request
:在推理过程中,并不是所有的请求都能有返回结果。比如客户端断开连接时,这个请求的推理就可以终止了(abort),这个函数就被用来做这个操作。step()
:负责执行1次推理过程(1个prefill算1个次推理,每个decode各算1次推理)。在这个函数中,vLLM的调度器会决定要送那些数据去执行本次推理,并负责给这些数据分配好物理块(这些信息都被作为metadata放在要送给模型做推理的数据中)。模型会根据这些信息,采用PagedAttention方法,实际完成推理。
AsyncLLMEngine
下的函数也是同理类推,这里不赘述了。从上面的解读你可能发现了,其实只要掌握了add_request()
和step()
这两个函数,就等于掌握LLMEngine的全部思想了!于是你兴奋地打开这两个函数,发现它们的实现代码只有十几行,你突然感觉自己好像是去项羽那吃席的刘邦,因为你渐渐发现:背后有万行代码逻辑正在等你😊所以说,vLLM真得是一个巨大的工程,它耦合了调度工程和模型本身的改造,代码中的嵌套非常复杂。所以在代码解读的第一篇,我们得先理清整个代码架构,然后再逐一攻克细节。
二、vLLM代码整体架构

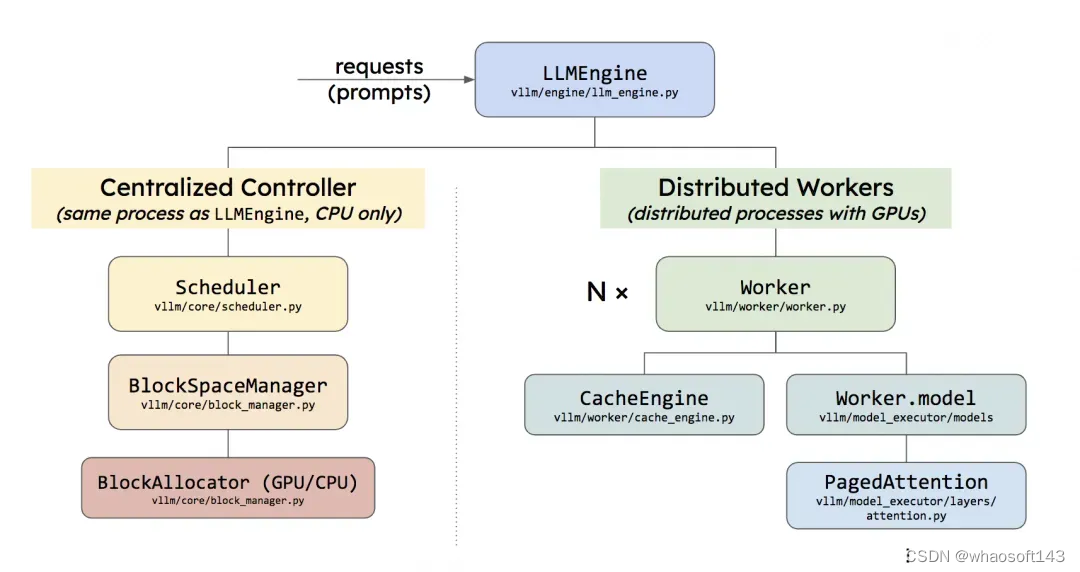

LLMEngine可以具体分成两个部分:
2.1 Centralized Controller
Centralized Controller,也就是前文我们所说的调度器。它和LLMEngine所在的进程是同一个,且两者都是在CPU上的。
- 调度器的主要作用就是,在每1个推理阶段,决定要把哪些数据送给模型做推理,同时负责给这些模型分配KV Cache物理块。但要注意,它只是分配了物理块的id,而不是物理块本身。物理块的实际分配是模型在推理过程中根据物理块id来操作的,也就是CacheEngine做的事情。
- 调度器下维护着BlockSpaceManager。它负责管理BlockAllocator(实际参与分配物理块的类)。BlockAllocator又分成gpu和cpu两种类型,分别管理这两类设备上的物理块。你可能会问,cpu上的物理块是什么呢?你还记得调度器有一个swap策略吗?当gpu上显存不足时,它会把后来的请求抢占,并将其相关的KV cache物理块全部都先swap(置换、卸载)在cpu上,等后续gpu显存充足时,再把它们加载回gpu上继续做相关请求的推理。所以在cpu上我们也需要一个管控物理块的BlockAllocator。实际代码实现时,Block相关的部分可不止这两个class,还有一些更复杂的逻辑细节。这个我们放在本系列后面的文章中讲解
2.2 Distributed Workers
Distributed Workers,也就是分布式系统,你可以将每个worker理解成一块gpu。它的作用是将我们要使用的模型load到各块卡上(目前对单卡装不下的模型,vLLM支持tp/pp推理),然后对Controller传来的数据做1次推理,返回相关结果。我们来细看下这块:
- Distributed Workers:图中绘制为Distributed Workers这个绿色块,其实按vLLM的源码内容,写成Executor会更合适一些。它就是所有Workers的管控中心,它指定了用什么方法管控这些Workers,负责分布式环境的初始化,目前支持的方法有:
- cpu_executor:(较少用),使用cpu做推理时可考虑
- gpu_executor:单卡(world_size = 1)的情况下可用
- ray_gpu_executor:使用ray这个分布式计算框架实现的executor,适用于多卡环境
- Worker:在硬件上,它指gpu;在代码上,它指的是Worker实例(每个gpu上的进程维护自己的Worker实例)。在每个Worker实例中又管控着如下两个重要实例:
- CacheEngine:负责管控gpu/cpu上的KV cache物理块(调度器的block manager只负责物理块id的分配,CacheEngine则是根据这个id分配结果实打实地在管理物理块中的数据)
- Worker.model:根据vLLM代码,这里写成model_runner会更合适一些。它负责加载模型,并执行推理。调用PagedAttention的相关逻辑,就维护这个实例关联的代码下。
三、加载模型与预分配显存
现在你已经从代码层面知道vLLM的整体架构了,你是不是迫不及待想看看:当一条请求过来时,整个vLLM是怎么运作的呢?现在,我们就来解析这个流程。
在vLLM正式开始处理1条请求(也就是LLMEngine的调度器正式开始运作时),它需要做两件和初始化相关的事:
- 加载模型
- 预分配显存
我们分别来看这两个步骤。
3.1 加载模型
这里在做的事很直观:把你的base model加载到worker上。如果你是online加载的,vLLM默认使用HuggingFace,你也可以在环境变量中把相关配置改成ModelScope。

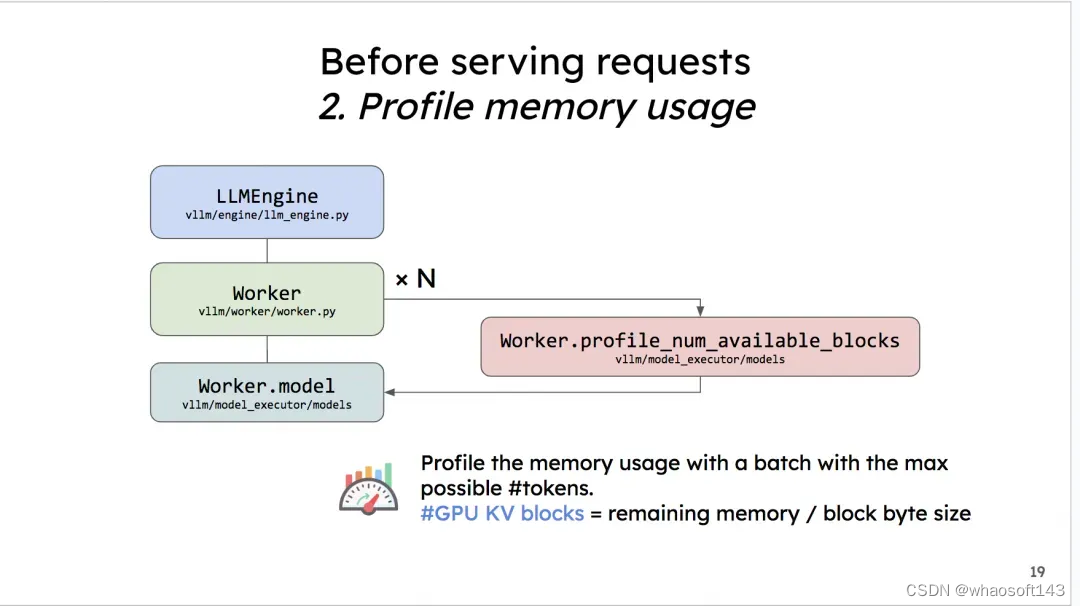

3.2 预分配显存
欸这个就非常有意思了。在模型部署的初始化阶段(推理正式开始前),vLLM会通过模拟实验的方式,来决定gpu/cpu上到底有多少个KV cache物理块可以分配给后续的请求们做推理。vLLM管这个步骤叫profile_num_available_blocks
。我们来看看这个模拟实验是怎么做的:
(1)杜撰假数据
首先,用户在初始化LLMEngine引擎时,会提供两个重要参数:
max_num_seqs
:在1个推理阶段中,LLMEngine最多能处理的seq数量(1条seq就是指我们待推理的1条数据)。默认是256max_num_batched_tokens
:在1个推理阶段中,LLMEngine最多能处理的token数量。默认是2048
根据这两个参数,我们可以假设在模型推理中,平均一个seq要处理max_num_batched_tokens // max_num_seqs
个token,余数部分我们默认放在第一个seq中。例如,假设max_num_batched_tokens=10,max_num_seqs = 3
,那么我们就能杜撰出3条seq,每个seq的长度分别为4,3,3
(2)用假数据模拟一次前向推理
我们现在想知道在1次推理过程中,可以分配多少的显存给KV cache。我们可以使用如下公式计算:
分配给KV cache显存 = gpu总显存 - 不使用KV cache情况下做1次FWD时的显存占用(包括模型本身和FWD过程中的中间数据)
对于“不使用KV cache做1次FWD时的显存占用”,我们就可以用杜撰出来的假数据模拟一次FWD来计算得出。在前向推理之后,我们把gpu上的缓存清一次,让它不要影响后续模型的正常推理。
(3)计算可分配的KV cache物理块总数
从(2)的模拟实验中,我们已经预估了一块卡上“分配给KV Cache的总显存”。现在,我们可以来计算总的物理块数量了。
我们易知:总物理块数量 = 分配给KV Cache的显存大小/ 物理块大小,其中“大小”的单位是bytes。
物理块大小(block_size)也是可以由用户自定义的,vLLM推荐的默认值是block_size = 16。
由大模型中KV值的定义,我们易知:K_cache_block_size = block_size * num_heads * head_size * num_layers * dtype_size
其中dtype_size表示精度对应的大小,例如fp16就是2,fp32就是4
同理可知:V_cache_block_size = K_cache_block_size
则最终一个物理块的大小为:
cache_block_size = block_size * num_heads * head_size * num_layers * dtype_size * 2
知道了物理块的大小,我们就能求出物理块的总数了。
CPU上物理块总数也是同理,但与GPU不同的是,它不需要做模拟实验。CPU上可用的内存总数是用户通过参数传进来的(默认是4G)。也就是我们认为只能在这4G的空间上做swap。将上面公式中“分配给KV Cache的显存大小”替换成4G,就能得到CPU上物理块的数量。

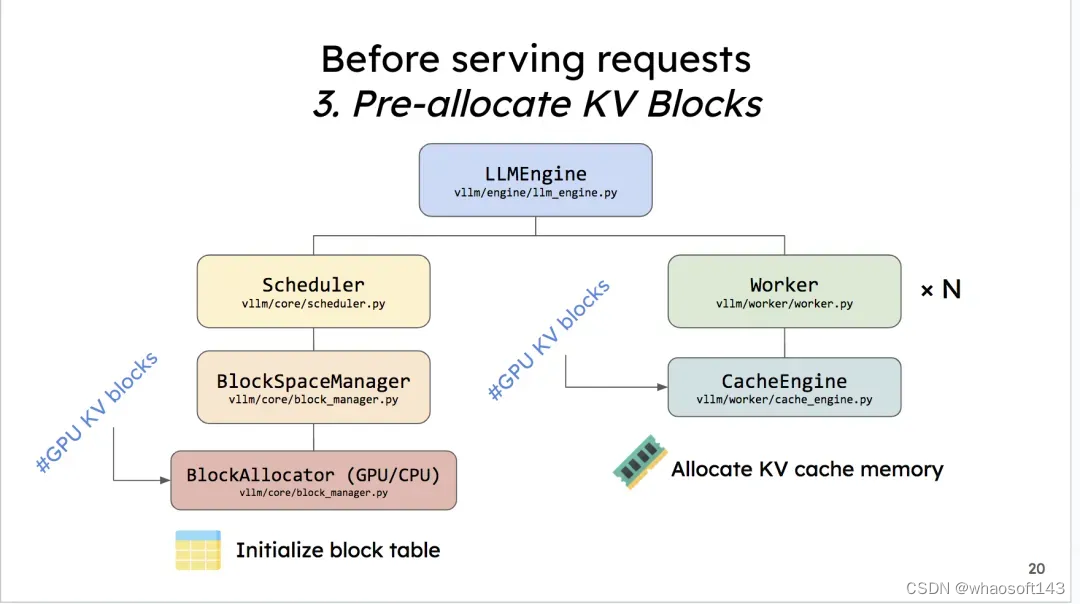

(4)将预分配的KV Cache加载到gpu上
当我们确定好KV Cache block的大小后,我们就可以创建empty tensor,将其先放置到gpu上,实现显存的预分配。以后这块显存就是专门用来做KV Cache的了。也正是因为这种预分配,你可能会发现在vLLM初始化后,显存的占用比你预想地要多(高过模型大小),这就是预分配起的作用。相关代码如下(帮助大家更好看一下KV cache tensor的shape):
由于这篇文章的主要目的是帮大家了解vLLM代码框架,所以关于预分配的详细代码(注释版)的讲解,我们放在后面的系列中说。这篇文章会尽量少放代码。
整个预分配的过程,其实也是在提醒我们:当你发现vLLM推理吞吐量可能不及预期,或者出现难以解释的bug时,可以先查查输出日志中pending(waiting)/running/swapped的序列数量,以及此时KV Cache部分的显存利用程度,尝试分析下这些默认的预分配设置是不是很好契合你的推理场景,如果不行,可以先尝试调整这些参数进行解决。
四、Scheduler调度

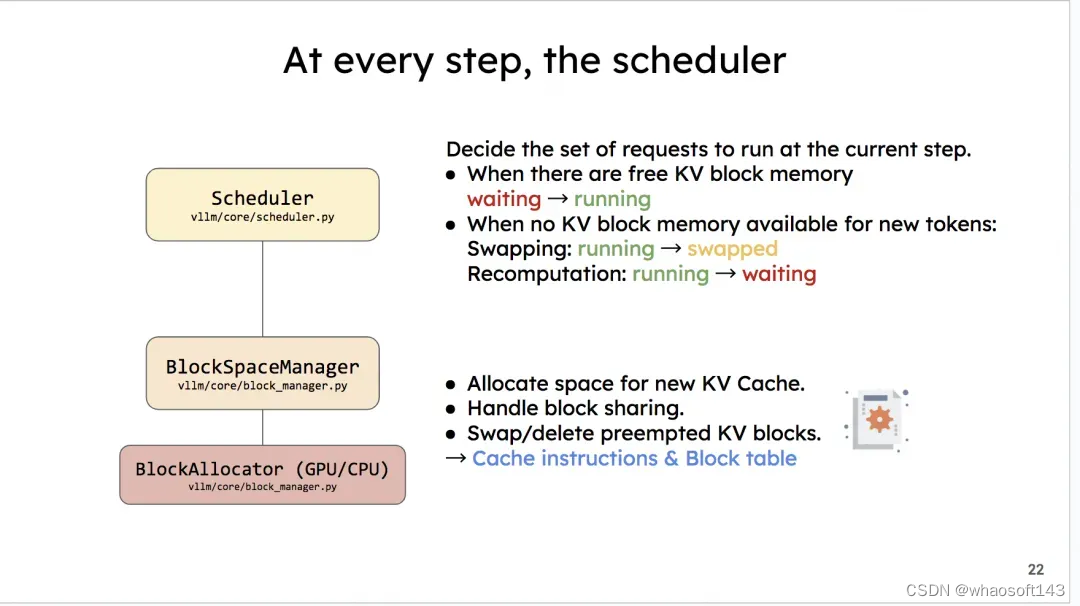

好,目前为止,vLLM所有初始化的工作都完成了,我们现在可以来处理一条请求了。这就是我们调度器发挥作用的时候了,整个调度过程如下:
具体的内容我们在前文说了很多了。这里只提一点:你会发现这出现了叫swapped的队列,这是前文没有提过的。
如果你读过vLLM的原理篇,你可能记得vLLM的调度策略中有一项叫做:后来先抢占(Preemption)。它是指在准备执行当前这1个推理阶段时,如果gpu上没有足够的资源对running队列中的全部数据完成下1次推理,我们就取出running队列中最后来的数据,将它的KV Cache swapped到CPU上,同时将这个数据从running移到swapped中。我们重复执行这个步骤,直到当前gpu上有足够的KV Cache空间留给剩在running中的全部数据为止。
而存放在Swapped队列中的数据,也会在后续gpu上有足够空间时,被重新加入running计算。
详细的调度策略会更精细复杂,我们放在对Scheduler单独的代码解析中来说。
关于vLLM整体代码架构,我们就介绍到这了。对于这个精妙而复杂的系统,我们还有很多细节可以探索。在本系列后续的文章中,我们将来仔细研究这些细节。
