简介：本文深入探讨了基于Simulink的车辆悬架模型，特别关注2,4,7个自由度的模型。Simulink作为MATLAB环境下的仿真工具，能够构建和模拟多域动态系统。悬架系统的设计与分析在车辆工程中极其重要，因为它决定了车辆的行驶稳定性和乘客舒适度。本文详细介绍了不同自由度悬架模型的构成，并通过实例解释了如何在Simulink中构建完整的车辆动力学模型。此外，还讨论了半主动悬架系统的设计和控制策略，以及重力对悬架系统影响的考虑。Simulink工具集的特性，如信号路由、数学运算、控制器设计等，被用于实现和分析半主动控制算法，并支持实时仿真和硬件在环测试。 Simulink 2,4,7 DOFs Suspension Model for Simulink:2,4,7 DOFs Suspension Model for Simulink-matlab开发

1. Simulink车辆悬架模型介绍

在现代汽车工程领域中，车辆悬架系统的设计与优化是确保乘坐舒适性和行驶稳定性的关键因素。本章节旨在介绍如何通过Simulink这一强大的多领域仿真和模型设计软件，构建和分析车辆悬架模型。我们将从基础理论入手，探讨悬架模型在不同驾驶条件下的表现，并通过案例分析，揭示Simulink如何帮助工程师在设计初期发现潜在问题，从而优化悬架性能。

Simulink提供了一个交互式的图形化环境和一套丰富的库集合，这些功能使得在动态系统建模和仿真方面的工作更加直观和高效。通过本章内容，读者将掌握以下基本概念：

悬架模型的定义和作用；
Simulink在悬架设计中的应用前景；
对后续章节中涉及的悬架模型类型和Simulink操作有一个基本的了解。

下面章节我们将深入到多自由度悬架模型的分类及其特点，进一步学习如何借助Simulink进行悬架系统的详细构建与仿真。

2. 多自由度（DOFs）悬架模型分类

2.1 二维悬架模型的原理与特点

2.1.1 理论基础与模型简化

二维悬架模型，尽管其模拟程度较为基础，但为车辆悬架系统的初步研究提供了有价值的参考。理论基础上，它着重考虑车辆在垂直方向的动态响应，忽略其他方向的影响。这种简化允许工程师快速评估悬架设计中最为直观的性能参数，如车身垂直振动、轮胎接地性等。

模型简化的关键是辨识并保留对悬架性能影响最大的因素，例如悬架刚度、阻尼特性、弹簧质量和减震器特性等。在二维模型中，这些因素通常被视为线性或可以通过等效线性化方法得到近似。

一个二维悬架模型通常包括如下元素： - 弹簧：代表悬架的弹性元件，可采用线性或非线性弹簧模拟。 - 减震器 ：提供阻尼作用，用于模拟悬架阻尼特性，常简化为线性阻尼器。 - 质量块 ：代表车辆质量，通常考虑整车质量分布，简化为集中质量。 - 连接杆 ：模拟悬架与车辆之间的连接，保持车轮与车身之间的相对运动。

这些元素组合成一个简化的模型，可以近似地模拟车辆悬架的基本动态行为。

2.1.2 关键参数和性能指标

在二维悬架模型中，几个关键参数对系统性能影响显著，它们是：

悬架刚度（Ks） ：决定悬架抗压缩和拉伸能力的参数，影响车辆的骑行舒适性和操控稳定性。
减震器阻尼（Cs） ：控制悬架系统振动衰减速度的参数，影响车辆的乘坐舒适性。
弹簧质量（Ms） ：代表了簧上质量（如车身），直接影响悬架的振动频率和响应速度。
非簧载质量（Mu） ：指簧下质量（如轮毂、车轮和制动系统），它对轮胎与路面的接触特性有直接作用。

为了评估悬架的性能，通常会使用以下指标：

固有频率（fn） ：悬架系统在无阻尼状态下的振动频率。
阻尼比（ζ） ：表征系统振动衰减程度的无量纲参数。
车身垂直加速度（Za） ：直接关系到乘客的乘坐舒适性。
轮胎动载荷（Fz） ：影响车辆的抓地力和行驶安全性。

理解这些参数和性能指标是分析和优化悬架设计的起点。

2.2 四自由度悬架系统的构建

2.2.1 四自由度悬架的运动方程

四自由度（4-DOF）悬架模型是二维模型的扩展，它提供了更为全面的车辆动态行为描述。在4-DOF模型中，整车被划分为以下四个运动自由度：

车身垂直运动（Zs） ：车身相对于地面的垂直位移。
车身俯仰运动（θs） ：车身绕横向轴线的旋转，即前后车身的相对运动。
轮跳运动（Zu） ：车轮相对于悬架的垂直位移。
轮胎垂直运动（Zt） ：轮胎相对于地面的垂直位移。

每个运动自由度均受相应的力的作用，这些力包括弹簧力、阻尼力、质量惯性力等。据此可以建立多自由度悬架系统的运动方程：

[M] * [Z''] + [C] * [Z'] + [K] * [Z] = [F]

其中， [M] 是质量矩阵，包含各自由度的质量和转动惯量； [Z''] 是位移的二阶导数向量，代表加速度； [C] 是阻尼矩阵； [K] 是刚度矩阵； [Z] 是位移向量； [F] 是作用力向量。

2.2.2 各自由度的作用与影响

每个自由度在悬架系统中扮演着不同的角色：

车身垂直运动 反映了悬架对于不平路面的适应性，直接影响乘坐舒适性。
车身俯仰运动 体现了悬架在车辆加减速时的姿态控制能力，影响操控稳定性。
轮跳运动 揭示了车轮与路面之间接触状态的变化，对于轮胎抓地力及车辆稳定性至关重要。
轮胎垂直运动 主要涉及轮胎与路面接触状况，决定了车辆行驶的安全性。

为了详细分析各自由度的影响，通常需要执行一系列的仿真和试验。通过模拟不同路面状况和行驶工况，工程师可以了解各自由度对整体悬架性能的贡献。

2.3 七自由度悬架模型的扩展应用

2.3.1 七自由度模型的详细构建过程

七自由度（7-DOF）悬架模型提供了更精细的车辆动态分析能力，它在4-DOF模型的基础上，进一步细化了轮胎、非簧载质量、车身侧倾和横向运动等自由度。

车身侧倾运动 ：车身绕纵向轴线的旋转。
车身横向运动 ：车身相对地面的横向位移。
轮胎侧偏运动 ：轮胎相对于车轮平面的横向位移。

构建7-DOF模型的过程涉及复杂的数学推导和参数设定。首先，需要确定车辆的物理参数，如各部分的质量、转动惯量、悬架系统的几何结构等。然后，通过建立相应的数学模型并确定作用在各自由度上的力，可以得到一组微分方程组。这一过程需要运用系统动力学和数学建模技术。

为便于在仿真软件中实现7-DOF模型，工程师常使用专业工具，如Simulink、AMESim等进行模型构建和仿真分析。每个自由度都需通过相应模块来代表其动力学特征，并通过相互连接实现整体的动态交互。

2.3.2 模型在不同路面条件下的表现分析

7-DOF悬架模型在不同路面条件下的表现分析是了解车辆悬架系统适应性和性能潜力的关键。在模拟过程中，路面状况通过路面输入文件提供，常见的有白噪声、正弦波、ISO标准不平路面等。

在执行仿真时，车辆会在各种不同的路面状况下行驶。仿真结果将输出各种性能指标，如车身垂直加速度、轮跳位移、车身俯仰角、轮胎侧偏角等。通过对比分析这些指标在不同工况下的变化，可以评估悬架系统在多种行驶条件下的适应性和可靠性。

对于悬架系统的设计优化而言，路面输入对于仿真结果有着决定性的影响。工程师可以通过改变路面状况，了解悬架系统在极端条件下的行为表现，例如在颠簸、急剧转向或者紧急制动等情况下。

通过7-DOF模型，设计师可以对悬架系统进行全面的分析和优化，以确保车辆在实际使用中具备优秀的行驶性能和乘坐舒适性。

3. Simulink在悬架模型构建中的应用

3.1 Simulink工具的基本操作

3.1.1 Simulink界面介绍和模块使用

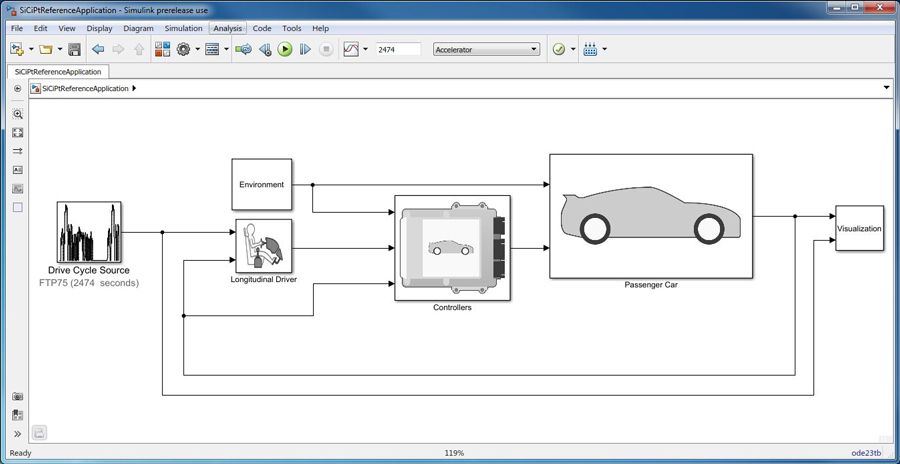

Simulink是MathWorks公司提供的一款基于MATLAB的图形化编程环境，广泛用于多域仿真和基于模型的设计。它允许工程师通过拖放的方式快速搭建复杂的系统模型，进行仿真实验和分析。Simulink界面主要由模型窗口、库浏览器和模型浏览器组成。

模型窗口是Simulink的核心区域，用于构建和编辑模型。用户可以通过库浏览器访问Simulink提供的各种预定义模块，如信号源、数学运算模块、信号处理模块、输入输出模块等。模型浏览器则用于查看和管理模型的层次结构。

示例代码块展示如何在Simulink中添加一个信号源模块：

% 创建一个新的Simulink模型
new_system('suspension_model');
% 打开模型
open_system('suspension_model');
% 添加一个信号源模块，例如使用“Sine Wave”模块
add_block('simulink/Sources/Sine Wave', 'suspension_model/SineWave1');

3.1.2 Simulink模型的搭建步骤

构建Simulink模型的步骤通常包括定义模型的系统方程、创建模型框架、配置模块参数、连接模块、设置仿真参数、运行仿真和分析结果。以下是详细的步骤：

定义系统方程：根据悬架系统的物理特性，定义其运动方程，这通常涉及车辆动力学、控制理论等知识。
创建模型框架：在Simulink中打开一个新的模型文件，并添加必要的模块来构成系统的初步框架。
配置模块参数：根据悬架模型的具体参数，对各个模块进行详细设置。
连接模块：使用信号线连接不同的模块，确保模型内部信号流通畅。
设置仿真参数：在模型的“仿真”菜单下设置仿真时间、求解器类型等参数。
运行仿真：点击“运行”按钮启动仿真过程。
分析结果：使用“示波器”等模块来观察输出信号，并根据需要调整模型参数。

3.2 悬架模型的Simulink实现

3.2.1 利用Simulink建立悬架模型框架

建立悬架模型框架首先要根据实际的悬架系统构建其数学模型，将模型分解为多个相互作用的部分，如弹簧、阻尼器、质量块等。接下来，根据这些部分在Simulink中找到相应的模块，并进行搭建。

以一个简单的单轮双质量块悬架模型为例，其框架搭建步骤如下：

在Simulink的“库浏览器”中找到“机械”库下的“质量”、“弹簧”、“阻尼器”等模块。
将这些模块拖拽到模型窗口中，构建出悬架的基本结构。
添加输入模块，如“Sine Wave”（模拟路面激励），以及输出模块，如“Scope”（观察悬架的位移响应）。
完成模块间的连接，确保信号流路径正确。

% 添加“质量”模块
add_block('simulink/Simscape/Mechanical/Translational Elements/Mass', 'suspension_model/Mass1');
% 添加“弹簧”模块
add_block('simulink/Simscape/Mechanical/Translational Elements/Spring', 'suspension_model/Spring1');
% 添加“阻尼器”模块
add_block('simulink/Simscape/Mechanical/Translational Elements/Damper', 'suspension_model/Damper1');
% 添加“输入”模块
add_block('simulink/Sources/Sine Wave', 'suspension_model/SineWave1');
% 添加“输出”模块
add_block('simulink/Sinks/Scope', 'suspension_model/Scope1');

3.2.2 模型参数设置与调试

模型参数的设置是根据实际悬架系统的物理特性进行的。这包括悬架系统的质量、刚度系数、阻尼系数等。参数设置之后，需要运行模型并观察输出结果是否符合预期，如果不符合，则需要调试参数直至仿真结果达到要求。

在Simulink模型中设置参数的例子：

% 设置质量块的参数
set_param('suspension_model/Mass1', 'Mass', '0.1');
% 设置弹簧的刚度参数
set_param('suspension_model/Spring1', 'SpringStiffness', '5000');
% 设置阻尼器的阻尼系数
set_param('suspension_model/Damper1', 'Damping', '100');

使用“Scope”模块观察仿真结果，如果发现位移响应过大或过小，说明参数设置不合理，需要重新调整参数值，并再次运行仿真直到满足设计要求。

3.3 模型的动态仿真与分析

3.3.1 动态仿真设置与执行

动态仿真需要设置仿真的起始和结束时间，选择合适的求解器来确保数值计算的稳定性和精确性。Simulink提供了多种求解器，例如固定步长的ode45求解器适用于大多数动态系统仿真。

在设置仿真参数时，可以使用Simulink的“模型配置参数”对话框进行配置。操作步骤如下：

打开模型窗口，点击“仿真”菜单下的“模型配置参数”。
在“仿真时间”中设置仿真开始时间和结束时间。
在“求解器选项”中选择合适的求解器和相应的参数设置。

示例代码块：

% 打开模型配置参数对话框
set_param('suspension_model', 'SimulationCommand', 'open');
% 设置仿真时间为0到10秒
set_param('suspension_model', 'StopTime', '10');
% 选择ode45求解器
set_param('suspension_model', 'SolverName', 'ode45');

执行动态仿真后，可以通过观察“Scope”模块或使用“To Workspace”模块将数据保存到MATLAB工作空间中，以便进行后续分析。

3.3.2 仿真结果的观察与分析

仿真完成后，需要对结果进行详细的观察和分析。这通常包括时域和频域的分析，时域分析可以直观看出系统对激励的响应特性，频域分析可以了解系统对不同频率成分的响应情况。

在Simulink中，通常使用“Scope”模块来观察信号的时域变化。对于频域分析，可以使用MATLAB的fft函数计算信号的快速傅里叶变换。代码示例如下：

% 获取仿真数据
data = simout_yout.Data; % 假设仿真输出存储在“simout_yout”中
% 计算FFT并绘制频谱图
fftData = fft(data);
f = (0:length(fftData)-1)*fs; % fs为采样频率
figure;
plot(f, abs(fftData));
title('Frequency Spectrum');
xlabel('Frequency (Hz)');
ylabel('Magnitude');

通过这些分析，可以对悬架模型的性能进行评估，并为后续的设计优化提供依据。如果需要进一步提高模型性能，可以通过参数调整或添加控制策略来进行。

4. 半主动悬架系统建模与控制

4.1 半主动悬架的工作原理

半主动悬架系统通过实时调节悬架的刚度或阻尼来响应路面条件的变化，其目标是提升乘坐舒适性和车辆稳定性。与被动悬架系统相比，半主动悬架系统能够适应不同驾驶场景，提升整体性能表现。

4.1.1 半主动悬架系统概述

半主动悬架系统通常由传统的被动元件（如弹簧和阻尼器）与附加的调节装置组成。这些调节装置能够根据车辆状态和路面条件，动态调整悬架的刚度和阻尼特性。常见的调节方式包括改变液体粘度、使用磁流变或电流变流体、以及使用可变几何结构等方式。

4.1.2 关键控制策略与算法

半主动悬架的核心控制策略是实时监测车辆状态和路面条件，并基于这些信息调整悬架的阻尼。控制策略可以基于经典PID控制、模糊逻辑控制或现代的模型预测控制（MPC）等算法实现。这些算法可以确保悬架系统在不同工况下保持最佳性能。

4.2 控制策略在Simulink中的实现

在Simulink中，我们可以通过模块化的方式搭建半主动悬架系统的控制策略模型，并进行仿真分析。

4.2.1 控制策略的Simulink模型搭建

为了在Simulink中搭建半主动悬架控制策略模型，我们需要首先定义模型的输入和输出。输入信号包括车辆的垂直加速度、速度、位移等，输出信号则是控制调节装置的信号，如电流或液压压力值。

下面是一个简单的Simulink模型搭建过程示例：

% 创建一个新模型
new_system('SemiActiveSuspensionControl');
open_system('SemiActiveSuspensionControl');

% 添加所需模块
add_block('simulink/Commonly Used Blocks/Mux', 'SemiActiveSuspensionControl/Mux');
add_block('simulink/Commonly Used Blocks/Sum', 'SemiActiveSuspensionControl/Sum');
add_block('simulink/Discrete/Discrete-Time Integrator', 'SemiActiveSuspensionControl/Integrator');
add_block('simulink/Sources/Signal Generator', 'SemiActiveSuspensionControl/SignalGenerator');
add_block('simulink/Sinks/Scope', 'SemiActiveSuspensionControl/Scope');

% 连接模块
add_line('SemiActiveSuspensionControl', 'SignalGenerator/1', 'Mux/1');
add_line('SemiActiveSuspensionControl', 'Mux/1', 'Sum/1');
add_line('SemiActiveSuspensionControl', 'Sum/1', 'Integrator/1');
add_line('SemiActiveSuspensionControl', 'Integrator/1', 'Scope/1');

% 配置模块参数
set_param('SemiActiveSuspensionControl/SignalGenerator', 'Amplitude', '2');
set_param('SemiActiveSuspensionControl/Mux', 'Inputs', '2');
set_param('SemiActiveSuspensionControl/Sum', 'ListboxValues', '-1');
set_param('SemiActiveSuspensionControl/Integrator', 'InitialCondition', '0');

% 运行仿真
sim('SemiActiveSuspensionControl');

此代码定义了一个基本的Simulink模型，包括信号发生器、多路复用器、加法器、积分器和示波器。模拟了一个简单控制系统，其中信号发生器产生的信号被多路复用、加法和积分处理，最后由示波器观察结果。

4.2.2 控制算法的性能测试与优化

控制算法的性能测试与优化是通过分析仿真结果进行的。在Simulink中，我们可以通过调整控制算法参数，如PID控制器的P、I、D参数，或修改模糊控制器的隶属度函数和规则集，来优化系统的性能。

下面是一个简单PID控制器参数调整的示例代码：

% 获取系统中的PID控制器
controller = get_param('SemiActiveSuspensionControl/PID Controller', 'Handle');

% 调整PID参数
set_param(controller, 'P', '3', 'I', '1.5', 'D', '0.5');

% 重新运行仿真
sim('SemiActiveSuspensionControl');

通过这样的调整，我们可以观察到系统性能的变化，并据此找到最佳的控制参数。

4.3 半主动悬架系统仿真分析

仿真分析是理解半主动悬架系统性能的关键步骤。通过分析仿真结果，我们可以评估控制策略的有效性，以及半主动悬架在不同工况下的响应特性。

4.3.1 响应特性与控制效果评估

半主动悬架系统的响应特性，通常通过在模型中施加特定的路面激励，如正弦波或Bump波形，来评估。控制效果的评估则包括悬架的位移、加速度响应以及乘坐舒适度指标。

4.3.2 仿真结果对实际应用的指导意义

仿真结果可以为半主动悬架系统在实际车辆中的应用提供指导。通过对比不同控制策略下的仿真结果，可以确定最符合实际应用需求的控制算法，并对车辆的乘坐舒适性和稳定性进行优化。

通过这些步骤，半主动悬架系统可以在模型中得以详细构建，并且在仿真环境中进行有效的性能分析。这为实际的工程应用提供了重要的参考依据。

5. 重力对悬架系统影响的分析

5.1 重力因素在悬架系统中的作用

5.1.1 重力对悬架系统性能的影响

重力作为自然界普遍存在的力，它对车辆悬架系统的影响是显著的。悬架系统设计时，必须充分考虑车辆在不同载重情况下，以及在加速、制动和转弯时由于重力导致的额外载荷变化。重力对悬架系统性能的影响主要体现在以下几个方面：

静态载荷变化 ：车辆静止时，由于重力作用，悬架系统承受的载荷是静态的。当车辆受到额外重力（如上坡或下坡）的影响时，悬架系统需要调整刚度和阻尼特性来保持车身稳定。
动态载荷变化 ：在动态行驶过程中，车辆的速度和加速度变化会导致悬架系统承受的载荷不断变化。这种动态载荷不仅影响车辆的操控稳定性，还可能对悬架系统的寿命产生影响。
弹簧预压缩和压缩行程 ：重力作用下，弹簧会预压缩，这影响悬架的行程，进而影响车辆的行驶高度和动态特性。

5.1.2 不同载荷条件下的系统响应分析

为了深入理解重力对悬架系统的影响，我们需要分析在不同载荷条件下的系统响应。这包括：

空载情况 ：此时悬架系统受到的重力最小，车辆的振动响应与正常载重时不同，对悬架的调节能力提出了较高要求。
满载情况 ：满载时车辆重心升高，导致悬架预压缩增加，从而影响车辆的行驶动态，如侧倾角、俯仰角等。
非对称载重 ：非对称载重会改变车辆的重心位置，对悬架系统的影响更为复杂，可能导致车辆在行驶中的不均匀磨损。

通过上述分析，可以看出重力对悬架系统的影响是全面而复杂的。因此，在进行悬架设计和优化时，必须将重力因素纳入考虑，以确保悬架系统的性能不受载荷变化的负面影响。

5.2 重力影响的仿真测试与模型优化

5.2.1 仿真测试方案设计与执行

为了评估重力对悬架系统性能的具体影响，设计一套科学的仿真测试方案是至关重要的。仿真测试通常包括以下几个步骤：

模型建立 ：首先在Simulink环境中搭建悬架系统的详细模型，确保模型包括重力作用下的所有关键部件和参数。
工况设置 ：设计不同的工况，如不同的速度、不同的道路状况、不同的载重条件，以及它们组合下的模拟工况。
测试执行 ：运行仿真，记录悬架系统的响应数据，如位移、速度、加速度等，同时注意观察悬架的静态和动态性能表现。

5.2.2 模型优化策略与改进效果

基于仿真测试的结果，可以采取一系列的优化策略对悬架模型进行改进。常见的优化策略包括：

参数调整 ：根据测试结果调整悬架系统的参数，如弹簧刚度、阻尼比等，以达到更好的性能。
结构改进 ：对悬架结构本身进行改进，如改变悬架的几何设计，优化质量分布等，以适应不同的载重条件。
控制系统优化 ：如果是主动或半主动悬架系统，可以通过优化控制策略来提高系统对重力变化的适应性。

进行优化后，需要重复仿真测试，验证优化策略的有效性。通过对比优化前后的仿真结果，可以直观地看到模型改进的效果，如车身振动减少、乘坐舒适性提高等。

在进行以上操作时，要确保数据的准确性和测试的重复性。同时，还可以考虑使用一些高级仿真技术，如多体动力学仿真，以获取更加精确和全面的分析结果。

注意：本章节中的优化策略、仿真测试方案等信息都是基于理论和经验所得，实际操作时需要结合具体情况，比如车辆类型、悬架类型等，并且在测试和优化过程中，应该遵循严格的安全和质量控制标准。

通过以上分析，我们对重力对悬架系统性能影响及其测试与优化策略有了一个全面的了解。在实际操作中，需要根据具体情况做出灵活调整，并对仿真数据进行细致分析，以确保最终优化结果的可靠性和有效性。

6. Simulink实时仿真与硬件在环测试

6.1 实时仿真技术在悬架模型中的应用

实时仿真技术允许模型的执行与现实世界的时间保持同步，这对于悬架系统的设计和测试来说至关重要。对于动态系统而言，实时仿真的重要性体现在能够为控制系统提供准确的时序和反应性，确保模型中的时间响应与实际物理系统一致。

6.1.1 实时仿真的重要性与技术要求

在悬架系统的开发过程中，实时仿真能够确保在各种控制策略和场景下的性能测试。这些测试需要精确的时序控制和快速的执行能力，以模拟物理系统的真实反应。技术要求包括了高精度的时间步长，高效的计算资源分配以及稳定的实时性能。

6.1.2 Simulink实时仿真工具的使用

Simulink提供了一系列工具来支持实时仿真，包括Simulink Real-Time。用户可以利用该工具将Simulink模型部署到实时硬件上。进行实时仿真之前，必须选择合适的硬件平台，并配置模型以适应实时要求。如需保证实时性，可以使用Simulink的"Fixed-Step Solver"进行仿真，并在硬件上验证模型性能。
