简介：本文针对计算机视觉领域中SLAM技术的研究，提出了基于点线综合特征的双目视觉SLAM方法，旨在提高系统的鲁棒性和精度。分析了传统SLAM对点特征的依赖及其局限性，探讨了线特征的引入如何为SLAM系统带来稳定性和几何信息。文章详细描述了点线特征的提取、匹配和优化流程，以及该方法在不同场景下的适应性。同时，指出了点线结合SLAM面临的技术挑战，并对未来的研究方向进行了展望。基于点线综合特征的双目视觉SLAM方法.pdf_vslam_slam_双目slam_

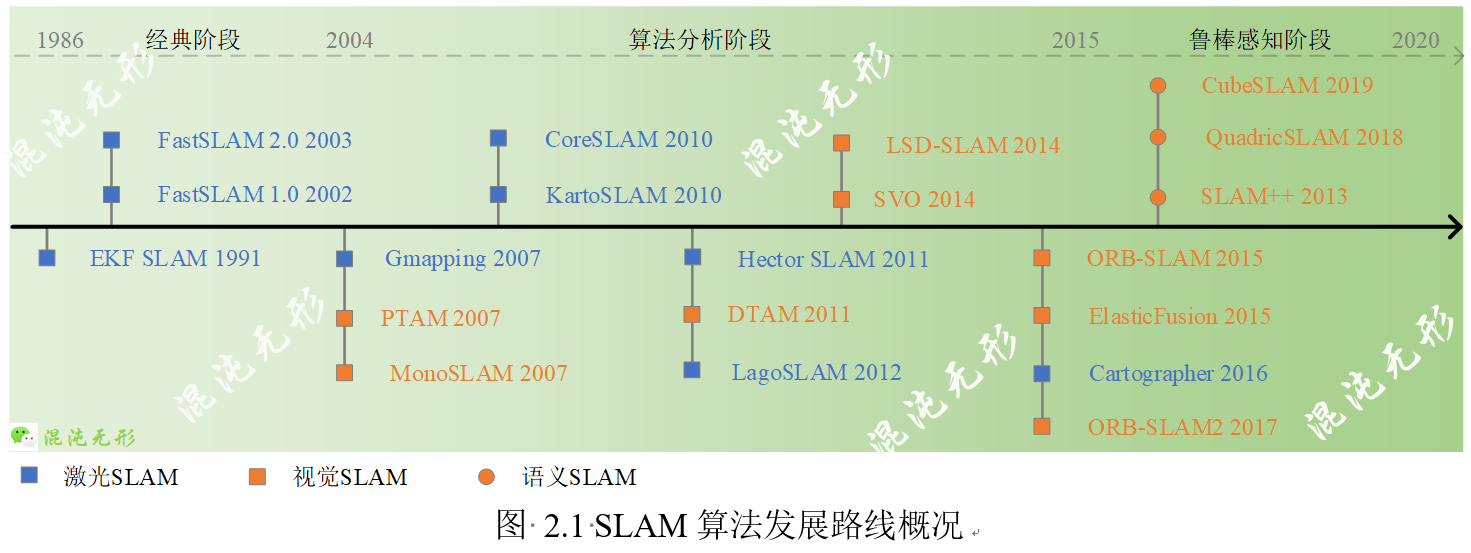

1. 双目SLAM技术概述

在这一章节中，我们首先将介绍双目SLAM技术的基本概念，这是同时使用两个摄像机进行同步采集，通过比较两个视角的图像来推断摄像机的位置和三维环境结构的技术。接着，我们将探讨双目SLAM的系统框架，包括数据采集、特征提取、数据关联、位姿估计以及地图构建等关键技术环节。然后，我们将会对双目SLAM系统的实用性进行讨论，包括其在机器人导航、增强现实、三维重建等领域的应用案例，以及在这些场景中双目SLAM相比其他传感器融合技术所具有的优势和局限性。

双目SLAM技术通过模拟人类的双眼视觉，可以有效地获取环境的深度信息，并通过双目视觉原理计算出距离信息，为机器人或增强现实设备提供准确的环境感知能力。尽管双目SLAM有很多优点，例如不需要先验知识，但在实际应用中也面临着诸如动态环境下的稳定性问题、计算量大导致实时性不高等挑战。

为了更好地理解双目SLAM的工作原理，我们将分析以下几个核心步骤：

数据采集 ：通过双目摄像机系统获取连续的图像对，为后续处理提供原始数据。
特征提取与匹配 ：在获得的图像对中提取关键点，并在两张图像之间找到对应的匹配点，为位姿估计提供依据。
位姿估计与运动恢复 ：基于匹配的特征点，计算摄像机的运动轨迹和姿态变化。
地图构建 ：结合位姿估计结果，构建出环境的三维地图。

双目SLAM技术正在不断发展和优化，未来在算法效率、准确性以及鲁棒性方面还有很大的提升空间。

2. 点线特征在SLAM中的应用及局限性分析

2.1 点特征在SLAM中的应用

2.1.1 点特征的定义及其在SLAM中的作用

点特征，作为SLAM（Simultaneous Localization and Mapping，即同时定位与建图）中最重要的特征之一，它指的是图像中的关键点，这些点在一定的区域内具有独特性，易于匹配且具有较高的重复性。点特征在SLAM中的应用极为广泛，其主要作用体现在以下几个方面：

环境感知 ：点特征是机器人感知周围环境的关键。通过对点特征的检测和匹配，SLAM系统能够理解环境的结构与布局。
定位与跟踪 ：在SLAM系统中，利用连续帧图像中的点特征进行匹配，可以有效地估计相机的运动轨迹，从而实现定位。
地图构建 ：点特征的集合可用于构建环境的地图。这些点特征是地图中地标位置的代表，它们能够帮助机器人在未知环境中导航。

2.1.2 点特征提取算法及其优化

点特征提取是SLAM系统中的一个重要环节，常用算法如Harris角点检测器、Shi-Tomasi角点检测器、SIFT（尺度不变特征变换）等。随着研究的深入，提取算法逐渐朝着速度更快、精度更高、鲁棒性更强的方向发展。

在优化点特征提取算法时，需要考虑以下几点：

实时性 ：对于SLAM而言，实时性要求非常高。因此，算法优化往往会减少计算复杂度，提高运行速度。
环境适应性 ：SLAM系统可能在多种环境中工作，算法需适应不同的光照、噪声、动态变化等因素。
特征描述 ：优化算法不仅需要提取稳定的点特征，还要能够为每个特征提供准确的描述，用于后续的匹配和识别。

代码块及逻辑分析

下面是一个使用OpenCV库实现的Harris角点检测的Python示例代码：

import cv2
import numpy as np

# 读取图像
img = cv2.imread('example.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# Harris角点检测
gray = np.float32(gray)
harris_corners = cv2.cornerHarris(gray, blockSize=2, ksize=3, k=0.04)

# 对角点进行膨胀处理
harris_corners = cv2.dilate(harris_corners, None)

# 阈值处理以找出角点
img[harris_corners > 0.01 * harris_corners.max()] = [0, 0, 255]

# 显示图像
cv2.imshow('Harris Corner Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

上述代码首先将输入图像转换为灰度图像，随后使用 cornerHarris 函数进行角点检测。通过设置合适的块大小(blockSize)、卷积核大小(ksize)和k值，可以调整检测到的角点数量和质量。最后，使用 dilate 函数进行膨胀操作，使得角点在图像中更易于观察，并通过设置阈值将检测到的角点在原图上标记出来。

2.2 线特征在SLAM中的应用

2.2.1 线特征的定义及其在SLAM中的作用

线特征是指图像中的边缘线段，它们是场景中物体轮廓或者结构的反映。线特征在SLAM系统中同样扮演着重要角色：

深度感知 ：线特征的提取有助于机器人估计场景中物体的深度信息，增强空间的三维感知。
障碍物检测 ：通过检测图像中的线特征，机器人能够识别和避开障碍物。
地图构建 ：线特征可以辅助点特征一起构建更丰富、更准确的地图。

2.2.2 线特征提取算法及其优化

线特征提取与点特征提取一样，都要求算法具备高效性和鲁棒性。常用算法有Canny边缘检测器、霍夫变换等。算法优化的方向包括：

提高边缘检测的准确度 ：避免将噪声和不相关的细节误判为边缘。
增强对复杂背景的适应能力 ：在复杂背景下，算法能够准确地提取到目标物的轮廓。
降低计算量 ：减少算法复杂度，提高实时处理能力。

2.3 点线特征的局限性及挑战

2.3.1 点特征的局限性分析

尽管点特征在SLAM系统中具有不可替代的作用，但它也有其局限性：

环境变化的敏感性 ：在动态变化的环境中，稳定的点特征难以提取和保持。
重复性问题 ：在纹理缺乏的环境中，点特征提取可能会遇到重复性问题，即不同区域出现了相似的特征点，导致匹配困难。
计算成本高 ：对于高分辨率的图像，点特征的提取和匹配过程可能非常耗时。

2.3.2 线特征的局限性分析

线特征虽然能提供丰富的空间信息，但也有其固有的局限性：

噪声敏感 ：线特征提取对于图像中的噪声非常敏感，噪声可能会导致线特征检测失败或者错误。
光照变化的影响 ：光照条件的变化会影响线特征的可检测性，特别是在阴暗或者过亮的场景中。
难以区分相似结构 ：相似的物体结构可能产生相同的线特征，这在后续的匹配过程中可能引起歧义。

通过第二章的探讨，我们了解了点线特征在SLAM中的应用及其局限性。这为第三章的点线综合特征融合方法的研究与实践打下了坚实的基础。接下来，我们将详细探讨如何通过融合点线特征来进一步提升SLAM系统性能。

3. 点线综合特征融合方法的研究与实践

3.1 点线综合特征融合的理论基础

3.1.1 点线特征融合的概念及意义

在SLAM技术中，点特征和线特征是两种常用的视觉信息表示方式。点特征（如SIFT、SURF、ORB等）具有良好的尺度不变性和旋转不变性，在光照变化和噪声干扰下也相对稳健。然而，点特征通常难以提供足够的环境结构信息，尤其是在纹理贫乏的区域。

线特征（如直线、圆、椭圆等）则能够提供关于场景结构的丰富信息，尤其是在解释建筑物、道路和其他人造结构方面。但是，线特征对噪声和光照变化较为敏感，且在3D空间中的直线可能在2D图像中表现为曲线，难以精确匹配。

点线综合特征融合是指利用点和线特征各自的优点，通过一定的算法将其组合起来，以期望达到更佳的环境表示和场景理解。这种融合方法可以提高SLAM系统的鲁棒性和准确性，特别是在复杂和动态变化的环境中。

3.1.2 点线特征融合的数学模型

数学上，点和线特征可以通过以下模型融合：

假设我们有两个特征集合：点特征集合 ( P = {p_1, p_2, \ldots, p_n} ) 和线特征集合 ( L = {l_1, l_2, \ldots, l_m} )，融合过程可以视为寻找一个最佳的特征表示 ( F = {f_1, f_2, \ldots, f_k} )，使得 ( F ) 包含 ( P ) 和 ( L ) 的全部信息，并最大化以下目标函数：

[ \max_{F} \sum_{i=1}^{n} \text{Confidence}(p_i) + \lambda \sum_{j=1}^{m} \text{Confidence}(l_j) ]

其中，( \text{Confidence}(p_i) ) 和 ( \text{Confidence}(l_j) ) 分别表示点 ( p_i ) 和线 ( l_j ) 的置信度，( \lambda ) 是一个平衡参数，用于平衡点和线特征的重要性。

点线融合的关键在于，如何定义和计算 ( \text{Confidence} ) 以及如何设计融合算法。这通常涉及到对特征的几何一致性、重复性、稳定性和其它描述子的考虑。

3.2 点线综合特征融合的方法

3.2.1 点线特征融合的算法流程

点线特征融合的过程可以分为以下几个步骤：

特征提取：首先从图像序列中分别提取点和线特征。
特征描述与匹配：为点和线特征创建描述子，并进行特征间的匹配。
置信度计算：根据匹配结果和特征的质量为每一点和线计算置信度分数。
融合与优化：利用算法定制融合算法，并通过优化策略如RANSAC对匹配结果进行优化。
信息更新：将融合后的信息更新至SLAM系统的地图中。

下面是一个简化的伪代码例子：

def extract_features(image):
    # 提取点和线特征
    points, lines = feature_extraction(image)
    return points, lines

def calculate_confidence(features):
    # 计算特征置信度
    confidence_scores = []
    for feature in features:
        score = compute_confidence(feature)
        confidence_scores.append(score)
    return confidence_scores

def fuse_features(points, lines):
    # 融合点和线特征
    fused_features = []
    confidence_scores = calculate_confidence(points + lines)
    for i, score in enumerate(confidence_scores):
        if isinstance(i, point):
            fused_features.append((point, score))
        elif isinstance(i, line):
            fused_features.append((line, score))
    return fused_features

# 主程序
image_sequence = get_image_sequence()
fused_features = []
for image in image_sequence:
    points, lines = extract_features(image)
    fused_features.extend(fuse_features(points, lines))

# 选择置信度高的特征进行更新
***ed_features = select_high_confidence_features(fused_features)
update_slam_map(selected_features)

3.2.2 点线特征融合的实验验证

为了验证点线融合方法的有效性，需要在真实世界和模拟环境中进行大量的实验。实验的目标是评价融合策略对于提高SLAM系统定位精度、地图构建质量和运行速度的影响。

实验通常包括以下几个方面：

定位误差：对SLAM系统在运行过程中产生的定位误差进行统计和分析。
地图一致性：评价构建的地图是否具有一致性，即地图在时间或视点变化后是否能够保持其结构。
运行时间：测量SLAM系统的运行时间，以评估算法效率。
实验结果应该通过可视化手段展示，如通过三维重建的场景可视化，以及定位误差的统计图表。

实验应利用现有的公开SLAM数据集，例如KITTI、EuRoC等，或在真实环境中进行。实验结果应该与当前最佳的点特征SLAM方法和线特征SLAM方法进行比较，以凸显融合方法的优势。

3.3 点线综合特征融合在SLAM中的应用

3.3.1 点线融合特征在SLAM中的优势

点线融合特征在SLAM中的应用可带来以下优势：

提高定位精度：融合后的特征可以为相机位姿估计提供更多的信息，从而减少定位误差。
环境适应性增强：融合特征对于环境变化有更强的适应性，尤其在纹理贫乏或重复的环境中。
系统鲁棒性增强：通过融合两种特征的信息，可以减少对单一特征的依赖，提高系统的整体鲁棒性。

3.3.2 点线融合特征SLAM系统的构建与实验

在构建点线融合特征的SLAM系统时，除了上述的算法流程之外，还需考虑系统的实时性能和可靠性。以下是一个融合SLAM系统构建的示例流程：

初始化系统，如使用初始帧来估计相机运动并初始化地图。
循环处理图像序列：
- 提取当前帧的点和线特征。
- 利用上一帧的运动估计和当前帧的特征进行特征匹配。
- 运行点线融合算法来优化特征匹配结果。
- 利用融合的特征来估计当前帧的相机位置并更新地图。
结束时，输出构建的地图和相机轨迹。

在实验中，可以使用不同的传感器配置，如单目、双目或深度相机，以及不同类型的环境进行SLAM实验。实验的结果应该详细记录，并与基于单一类型特征的SLAM系统进行对比。

此外，应该关注融合系统在不同环境下的性能，如室内、室外、城市和乡村环境。系统应该能够在这些环境中保持稳定的性能，从而证明其广泛应用的潜力。

通过上述的理论基础和实验验证，点线综合特征融合方法在SLAM领域内展现了巨大的潜力。在第四章中，我们将进一步探讨特征融合在SLAM中的优化策略以及数据关联处理方法。

4. 多特征融合SLAM技术中的优化与数据关联处理

4.1 特征提取与匹配算法

在SLAM技术中，特征提取和匹配是构建地图和定位的关键步骤。本节将深入探讨特征提取算法的选择与优化，以及特征匹配策略，并分析它们在SLAM中的应用。

4.1.1 特征提取算法的选择与优化

特征提取算法的选择对SLAM系统的性能至关重要。在现代SLAM系统中，常用的特征提取算法包括SIFT、SURF、ORB等。SIFT（尺度不变特征变换）算法能够检测和描述图像中的局部特征点，具有良好的尺度和旋转不变性，但它计算量较大。SURF（加速稳健特征）算法在保持SIFT优点的同时，通过简化计算过程提高了速度。ORB（Oriented FAST and Rotated BRIEF）是一种结合了FAST关键点检测和BRIEF描述子的二进制描述符，其旋转不变性和计算效率都较高，但可能会牺牲一些精度。

为了优化特征提取算法，可以考虑以下策略：

多尺度特征提取 ：在不同尺度上提取特征点，以适应不同尺寸的物体和距离。
加速算法 ：采用哈希表、近似最近邻搜索等技术，减少匹配时间。
融合多种特征 ：结合不同算法的优点，如使用SIFT提取关键点，然后用ORB描述子提高效率。

import cv2

# 使用ORB算法提取特征点和描述符
orb = cv2.ORB_create()
keypoints, descriptors = orb.detectAndCompute(gray_image, None)

以上代码使用了OpenCV库中的ORB算法来检测图像的关键点和计算描述符。参数 gray_image 是输入的灰度图像。代码中 detectAndCompute 方法同时进行关键点检测和描述符计算。

4.1.2 特征匹配策略及其在SLAM中的应用

特征匹配是在不同图像间找到对应特征点的过程，是实现SLAM系统中相机位姿估计的基础。常见的特征匹配策略包括暴力匹配、FLANN匹配器和基于机器学习的匹配器。

暴力匹配通过计算所有特征点对之间的距离来找到最佳匹配。FLANN（Fast Library for Approximate Nearest Neighbors）匹配器适用于大数据集，利用聚类实现快速近似匹配。基于机器学习的方法则通常通过训练得到一个分类器，用于识别正确的特征匹配。

在SLAM系统中，特征匹配与优化算法相结合，用于构建可靠的三维地图和精确的相机位置估计。例如，可以使用RANSAC（随机抽样一致）算法剔除错误的匹配点，提高位姿估计的准确性。

# 使用FLANN匹配器进行特征匹配
index_params = dict(algorithm=6, table_number=6, key_size=12, multi_probe_level=1)
search_params = dict(checks=50)
flann = cv2.FlannBasedMatcher(index_params, search_params)
matches = flann.knnMatch(descriptors1, descriptors2, k=2)

good_matches = []
for m, n in matches:
    if m.distance < 0.75*n.distance:
        good_matches.append(m)

在这段代码中，我们首先设置了FLANN匹配器的参数，然后利用它找到两组描述符之间的匹配点对。 good_matches 列表最终包含了筛选后的匹配点对，这些点对之间的距离差异较小，因此更可能是正确的匹配。

4.2 优化算法在相机运动参数和场景三维结构估计中的应用

SLAM系统的核心是估计相机的运动参数和场景的三维结构，而优化算法在这一过程中起到了至关重要的作用。本小节将介绍优化算法在SLAM中的应用，包括相机运动参数估计和场景三维结构估计的优化方法。

4.2.1 优化算法概述及在SLAM中的角色

优化算法在SLAM系统中的角色主要是解决非线性最小二乘问题。这类问题通常涉及大量变量和复杂的约束条件，如相机运动和场景几何的约束。常用的优化算法包括高斯-牛顿法、列文伯格-马夸特法（Levenberg-Marquardt）和图优化等。

高斯-牛顿法 ：适用于线性化问题的近似，通过迭代求解线性系统来最小化误差。
列文伯格-马夸特法 ：一种改进的高斯-牛顿法，对误差函数的近似更稳健。
图优化 ：将SLAM问题转化为图的结构，节点表示变量，边表示约束条件，并使用图优化方法求解。

优化算法在SLAM中的角色是通过最小化重投影误差（reprojection error），即实际观测值与模型预测值之间的差异，来估计相机位姿和地图点的位置。

4.2.2 相机运动参数估计的优化方法

相机运动参数的估计通常涉及相机的旋转和平移。优化过程中，我们需要估计出一系列连续图像间相机的运动参数。通常，这会使用滑动窗口技术（sliding window）或固定窗口技术（fixed window），结合优化算法，来估计窗口内图像序列的相机运动参数。

使用优化算法估计相机运动参数的关键步骤包括：

误差函数构建 ：构建一个以相机运动参数为变量的误差函数，反映观测值与预测值之间的差异。
迭代优化 ：采用优化算法不断调整相机运动参数，直至误差最小化。

# 假设已经获取了多组图像间的匹配点对，并构建了误差函数
# 使用Levenberg-Marquardt算法进行优化
error_function = ... # 构建误差函数，这里省略具体实现
params = ... # 初始相机运动参数估计值
result = least_squares(error_function, params, method='lm')
optimized_params = result.x

在这段伪代码中，我们使用了SciPy库中的 least_squares 函数来调用列文伯格-马夸特法进行参数优化。 error_function 是根据匹配点对计算得到的误差函数， params 是相机运动参数的初始估计值。经过优化过程后， optimized_params 给出了更新后的相机运动参数。

4.2.3 场景三维结构估计的优化方法

场景的三维结构估计通常需要通过多个视角观测同一个场景点来实现。在SLAM系统中，我们希望从不同的图像中找到同一个场景点的匹配，并结合相机运动参数估计出它们的三维位置。这同样可以通过最小化重投影误差来实现。

为了优化场景的三维结构估计，可以采取以下步骤：

三维点初始化 ：在初次观测时，将二维匹配点对提升到三维空间。
三维点跟踪与优化 ：在随后的观测中，利用已有的三维点信息，更新和优化三维点的位置。
三角测量 ：通过两个（或以上）不同的视角对同一个点进行观测，结合相机参数进行三角测量，以获得更准确的三维坐标。

4.3 点线特征在数据关联和歧义解决中的作用

数据关联是SLAM中一个重要的问题，它涉及到将观测到的数据与地图中已有的数据匹配起来，解决观测数据之间的歧义。本小节将探讨点线特征在数据关联和歧义解决中的作用。

4.3.1 数据关联在SLAM中的重要性

数据关联是SLAM系统中不可或缺的一环，它确保了从一个时间步到另一个时间步的连续性和一致性。在SLAM过程中，新获取的图像与已有地图中的特征进行关联，从而维持了系统对环境状态的连续估计。数据关联处理不当会导致定位误差的累积和地图的不准确。

4.3.2 点线特征在数据关联中的应用

点线特征在数据关联中的应用可以分为以下几个方面：

数据关联的初始化 ：利用点特征进行初步的数据关联，点特征通常易于检测和匹配。
数据关联的验证 ：使用线特征对初步的数据关联进行验证，线特征往往具有更强的描述力。
数据关联的完善 ：结合点线特征进行最终的数据关联决策，提高数据关联的准确性和鲁棒性。

例如，可以首先使用ORB等点特征提取算法检测到关键点，然后利用这些点对进行初步的数据关联。在关联的初步阶段，可以使用RANSAC算法剔除错误匹配。进一步地，利用线特征对匹配结果进行校验，通过检测线段的一致性和长度等属性来提高匹配的准确性。

# 线特征检测和匹配示例
line_segments = cv2.ximgproc.LineSegmentDetector_create()
image_with_lines = line_segments.detect(image).image

在这段代码中，使用了OpenCV库中的线段检测器来识别图像中的线特征。 detect 方法能够输出检测到的线段信息，这些信息可以用于后续的数据关联和歧义解决。

4.3.3 点线特征在歧义解决中的应用

歧义解决是SLAM中的一个难点，指的是在SLAM过程中，系统可能面临多个可能的匹配选项，需要正确地解决这种歧义。点线特征可以用来辅助歧义解决：

点特征歧义 ：如果存在两个或多个匹配点具有相似的描述符，可使用线特征进行进一步判断。
线特征歧义 ：线特征可以帮助解决点特征由于视角变化或遮挡导致的歧义。

在歧义解决的过程中，点特征和线特征的结合使用可以极大地提高匹配的准确性和SLAM系统的稳定性。例如，通过比较线特征在图像中的相对位置和方向，可以帮助判断哪个匹配点对是正确的。

graph TD
    A[图像A] -->|提取特征| B[特征点]
    C[图像B] -->|提取特征| D[特征点]
    B -->|匹配点对| E[数据关联]
    D -->|匹配点对| E
    E -->|存在歧义| F[点线特征结合]
    F -->|解决歧义| G[正确匹配]

以上mermaid流程图展示了特征提取、数据关联以及歧义解决的基本过程。在数据关联阶段存在歧义时，结合点线特征可以有效解决匹配的不确定性，最终找到正确的匹配结果。

结合以上章节所述，特征提取与匹配算法的优化、相机运动参数和场景三维结构的准确估计，以及点线特征在数据关联和歧义解决中的作用，共同促进了多特征融合SLAM技术的发展，提高了系统的准确性和鲁棒性。
