1、模糊控制的基本原理

模糊控制是以模糊集理论、模糊语言变量和模糊逻辑推理为基础的一种智能控制方法，它是从行为上模仿人的模糊推理和决策过程的一种智能控制方法。该方法首先将操作人员或专家经验编成模糊规则，然后将来自传感器的实时信号模糊化，将模糊化后的信号作为模糊规则的输入，完成模糊推理，将推理后得到的输出量加到执行器上。

2、模糊控制器

模糊控制器（Fuzzy Controller—FC）：也称为模糊逻辑控制器（Fuzzy Logic Controller—FLC）,由于所采用的模糊控制规则是由模糊理论中模糊条件语句来描述的，因此模糊控制器是一种语言型控制器，故也称为模糊语言控制器（Fuzzy Language Controller—FLC）。

（1）模糊化接口（Fuzzy interface）

模糊控制器的输入必须通过模糊化才能用于控制输出的求解，因此它实际上是模糊控制器的输入接口。它的主要作用是将真实的确定量输入转换为一个模糊矢量。

（2）知识库（Knowledge Base—KB）

知识库由数据库和规则库两部分构成。

①数据库（Data Base—DB） 数据库所存放的是所有输入、输出变量的全部模糊子集的隶属度矢量值（即经过论域等级离散化以后对应值的集合），若论域为连续域则为隶属度函数。在规则推理的模糊关系方程求解过程中，向推理机提供数据。

②规则库（Rule Base—RB） 模糊控制器的规则司基于专家知识或手动操作人员长期积累的经验，它是按人的直觉推理的一种语言表示形式。模糊规则通常有一系列的关系词连接而成，如if-then、else、also、end、or等，关系词必须经过“翻译”才能将模糊规则数值化。最常用的关系词为if-then、also，对于多变量模糊控制系统，还有and等。

（3）推理与解模糊接口（Inference and Defuzzy-interface）

推理是模糊控制器中，根据输入模糊量，由模糊控制规则完成模糊推理来求解模糊关系方程，并获得模糊控制量的功能部分。在模糊控制中，考虑到推理时间，通常采用运算较简单的推理方法。最基本的有Zadeh近似推理，它包含有正向推理和逆向推理两类。正向推理常被用于模糊控制中，而逆向推理一般用于知识工程学领域的专家系统中。推理结果的获得，表示模糊控制的规则推理功能已经完成。但是，至此所获得的结果仍是一个模糊矢量，不能直接用来作为控制量，还必须作一次转换，求得清晰的控制量输出，即为解模糊。通常把输出端具有转换功能作用的部分称为解模糊接口。

3、模糊控制系统的工作原理（实例）

来看一个实例，控制进水阀S1和出水阀S2，使水箱水位保持在目标水位O处。

按照日常操作经验，有以下规则：

1、 若当前水位高于目标水位，则向外排水，差值越大，排水越快；

2、 若当前水位低于目标水位，则向内注水，差值越大，注水越快；

3、 若当前水位和目标水位相差很小，则保持排水速度和注水速度相等。

下面来设计一个模糊控制器

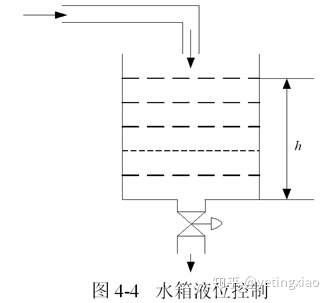

以水位的模糊控制为例，如图4-4所示。设有一个水箱，通过调节阀可向内注水和向外抽水。设计一个模糊控制器，通过调节阀门将水位稳定在固定点附近。按照日常的操作经验，可以得到基本的控制规则：

“若水位高于O点，则向外排水，差值越大，排水越快”；

“若水位低于O点，则向内注水，差值越大，注水越快”。

根据上述经验，按下列步骤设计模糊控制器：

1）确定观测量和控制量

定义理想液位O点的水位为h0，实际测得的水位高度为h，选择液位差：

将当前水位对于O点的偏差e作为观测量。

2）输入量和输出量的模糊化

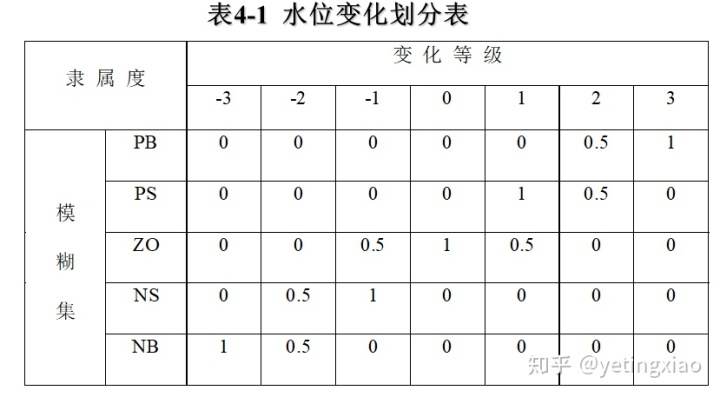

将偏差e分为五个模糊集：负大（NB），负小（NS），零（O），正小（PS），正大（PB）。根据偏差e的变化范围分为七个等级：-3，-2，-1，0，+1，+2，+3。得到水位变化模糊表4-1。

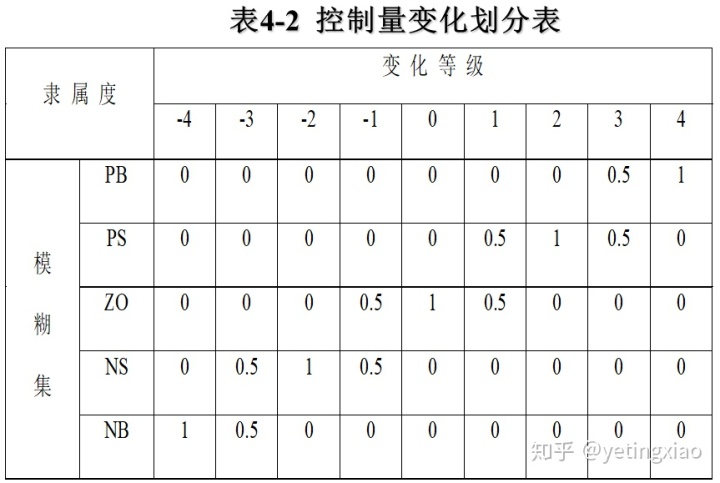

控制量u为调节阀门开度的变化。将其分为五个模糊集：负大（NB），负小（NS），零（ZO），正小（PS），正大（PB）。并将u的变化范围分为九个等级：-4，-3，-2，-1，0，+1，+2，+3，+4。得到控制量模糊划分表4-2。

3）模糊规则的描述

根据日常的经验，设计以下模糊规则：

（1）“若e负大，则u负大”

（2）“若e负小，则u负小”

（3）“若e为0，则u为0”

（4）“若e正小，则u正小”

（5）“若e正大，则u正大”

其中，排水时，u为负，注水时，u为正。

上述规则采用“IF A THEN B”形式来描述：

（1） if e=NB then u=NB

（2） if e=NS then u=NS

（3） if e=0 then u=0

（4） if e=PS then u=PS

（5） if e=PB then u=PB

根据上述经验规则，可得模糊控制表4-3。

4）求模糊关系

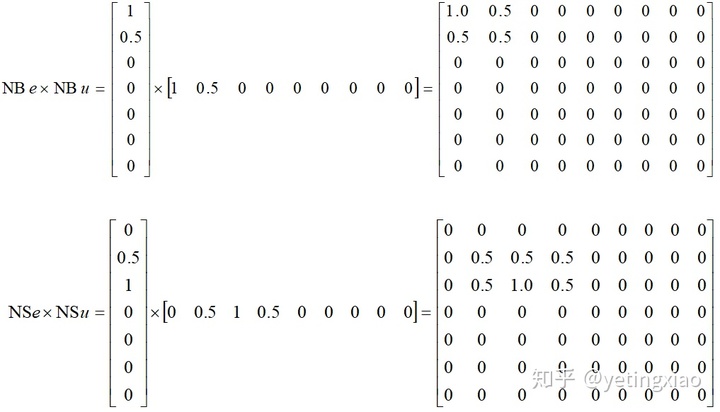

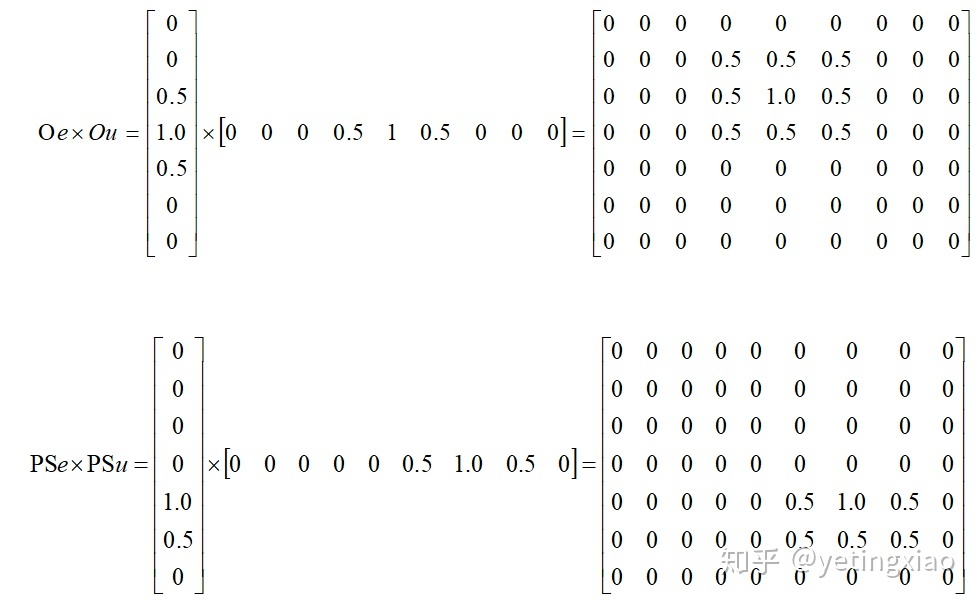

模糊控制规则是一个多条语句，它可以表示为U×V上的模糊子集，即模糊关系R：

其中规则内的模糊集运算取交集，规则间的模糊集运算取并集。

5）模糊决策

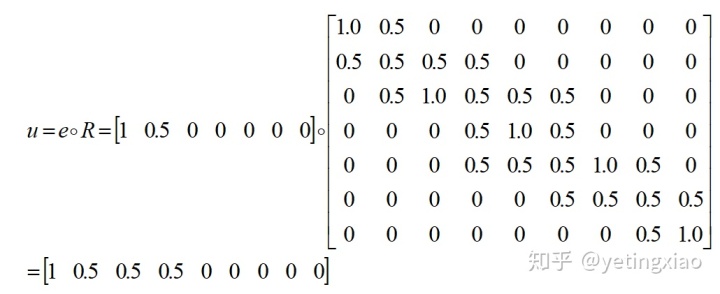

模糊控制器的输出为误差向量和模糊关系的合成：

当误差e为NB时，e=[1,0.5,0,0,0,0,0]控制器输出为:

6、控制量的反模糊化

由模糊决策可知，当误差为负大时，实际液位远高于理想液位，e=NB，控制器的输出为一模糊向量，可表示为：

如果按照“隶属度最大原则”进行反模糊化，则选择控制量为 u=-4，即阀门的开度应关大一些，减少进水量。

7、matlab实现

所幸的是，在matlab模糊控制工具箱中已经帮我们实现了4-6步求解矩阵运算的操作，只需要直接调用evalfis函数就可以得到相应的决策控制量。

通过matlab集成的模糊控制模块，我们能够更加方便地对应偏差e和控制量u的关系，并可以调节e在不同值下u的对应输出。

Matlab程序

[cpp] view plain copy

1. %水位模糊控制算法
2. clear all;
3. close all;
4. a = newfis('fuzzy tank');
5. a = addvar(a,'input','e',[-3,3]);
6. a = addmf(a,'input',1,'NB','zmf',[-3,-1]);
7. a =addmf(a,'input',1,'NS','trimf',[-3,-1,1]);
8. a =addmf(a,'input',1,'ZO','trimf',[-2,0,2]);
9. a =addmf(a,'input',1,'PS','trimf',[-1,1,3]);
10. a = addmf(a,'input',1,'PB','smf',[1,3]);
11. a = addvar(a,'output','u',[-4,4]);
12. a = addmf(a,'output',1,'NB','zmf',[-4,-2]);
13. a =addmf(a,'output',1,'NS','trimf',[-4,-2,0]);
14. a =addmf(a,'output',1,'ZO','trimf',[-2,0,2]);
15. a =addmf(a,'output',1,'PS','trimf',[0,2,4]);
16. a = addmf(a,'output',1,'PB','smf',[2,4]);
17. %建立模糊规则
18. rulelist=[1 1 1 1;
19. 2 2 1 1;
20. 3 3 1 1;
21. 4 4 1 1;
22. 5 5 1 1];
23. a = addrule(a,rulelist);
24. %设置反模糊化算法
25. a1 = setfis(a,'DefuzzMethod','mom');
26. writefis(a1,'tank');
27. a2 = readfis('tank');
28. figure(1);

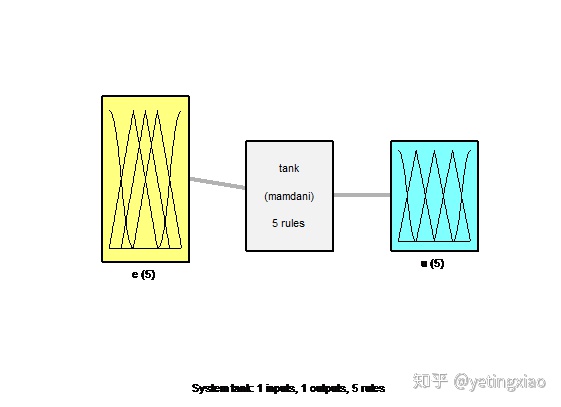

29. plotfis(a2);
30. figure(2);
31. plotmf(a,'input',1);
32. figure(3);
33. plotmf(a,'output',1);
34. showrule(a);

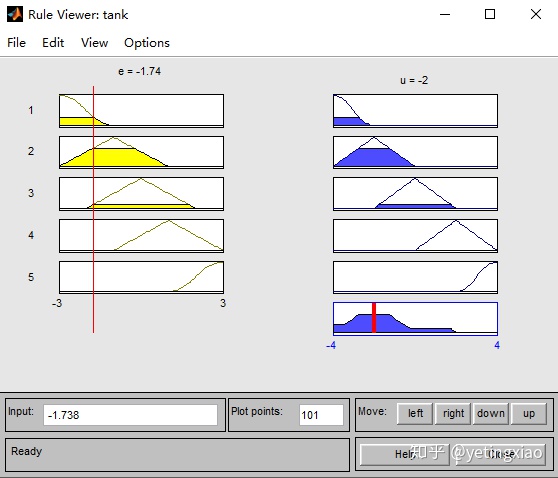

35. ruleview('tank');
36. for i=1:1:7
37. e(i)=i-4;
38. Ulist(i)=evalfis([e(i)],a2);
39. end
40. Ulist = round(Ulist); %对决策结果四舍五入取整
41. disp('------------------------------------------------------');
42. disp('----------模糊控制表：e =[-3,3], u = [-4,4]-----------');
43. disp('------------------------------------------------------');
44. fprintf('| a |');
45. fprintf(' %d |',e);
46. fprintf('n');
47. fprintf('| u |');
48. fprintf(' %d |',Ulist);
49. fprintf('n');

备注：

1、模糊规则矩阵rulelist的含义：模糊矩阵是由模糊规则转化而来，这里矩阵规模为5*4，矩阵第一列表示输入e(5个模糊集合PB/PS/ZO/NS/NB依次对应1-5)，矩阵第二列表示输出u(含义同理)，第三列为规则的权重weight，第四列为AND模糊运算(1对应AND，2对应OR)，如果是多输入多数出模糊控制器，规则列表的含义请参考：

The first mcolumns refer to the inputs of the system. Each column contains a number thatrefers to the index of the membership function for that variable.
The next n columns refer to the outputs of thesystem. Each column contains a number that refers to the index of themembership function for that variable.
The m + n + 1 column contains the weight that isto be applied to the rule. The weight must be a number between zero and one andis generally left as one.
The m + n + 2 column contains a 1 if the fuzzyoperator for the rule's antecedent is AND. It contains a 2 if the fuzzyoperator is OR.

2、设置反模糊化方法setfis(a,'DefuzzMethod','mom');反模糊化方法不同最终输出控制量也不同。

mom 最大隶属度平均法

centroid 面积重心法

bisector 面积等分法

som 最大隶属度取小法

lom 最大隶属度去大法

3、如果要对决策结果取整有三种方法：round（四舍五入）、ceil（向上取整）、floor（向下取整）。

最后总结一下模糊控制器的设计步骤：
