stm32f103r6最小系统原理图_最小系统板开源文件分享（文件领取见文末）

最小系统板文件分享

(文件领取方式见文末)

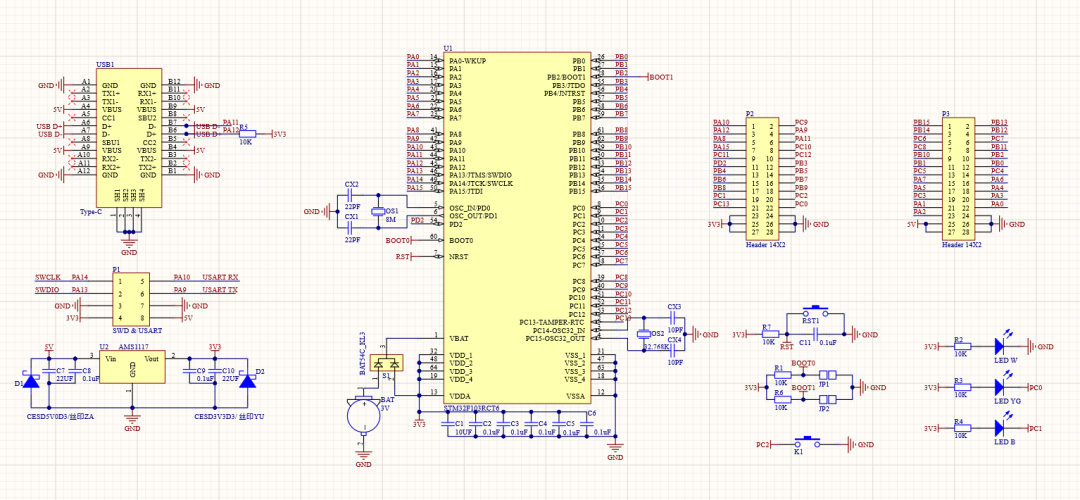

(原理图)

原理图说明：

此板为STM32F103RCT6最小系统板，包含8M晶振与32.768K晶振，预留2*10P排针为SWD接口与串口；

有三个LED灯，一个为电源指示，另外两个接在PC0和PC1上低电平点亮；

按键两个，一个为复位键，另一个挂在PC2脚；

TYPEC接口，和单片机USB接口相连；

AMS117，ldo负责将DC5V转为DC3.3V，并且可提供1A电流；

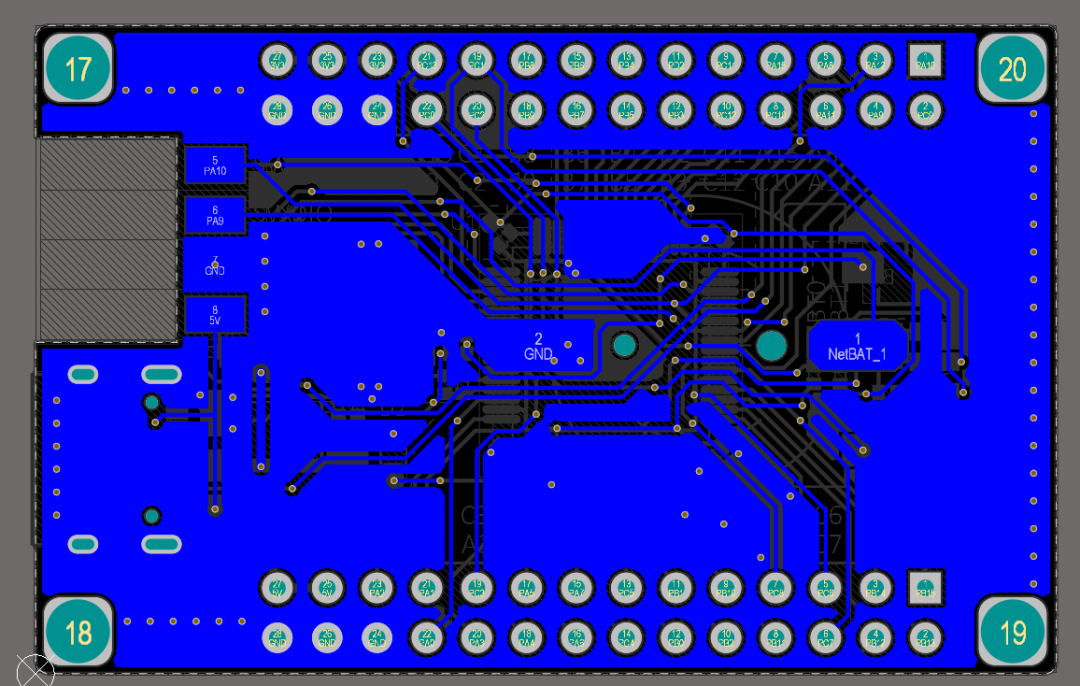

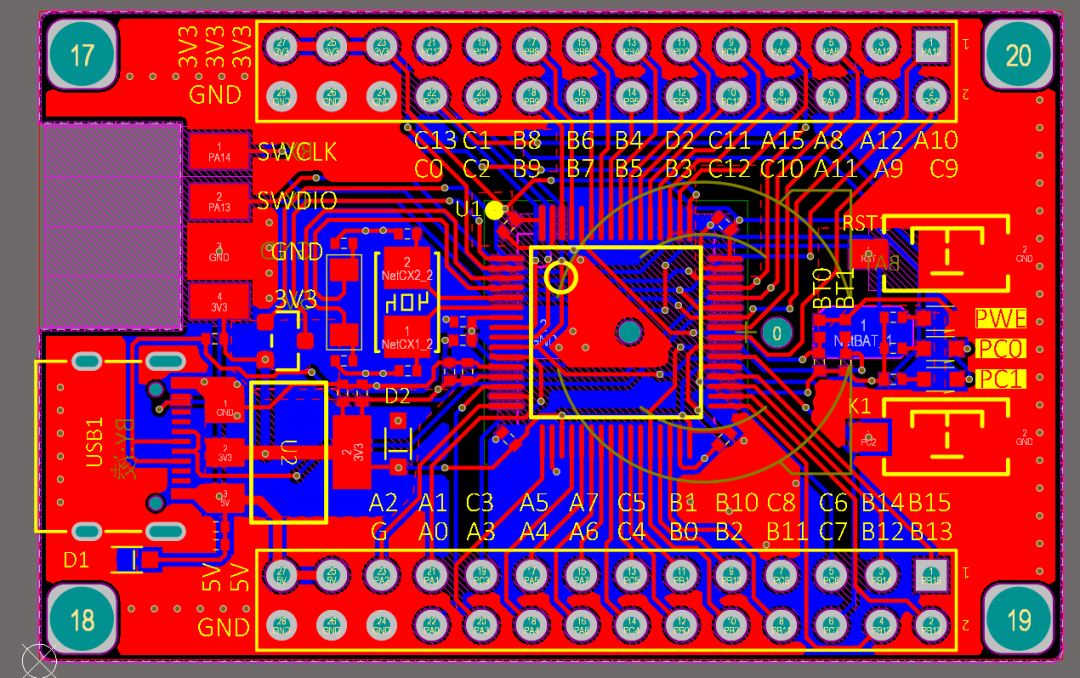

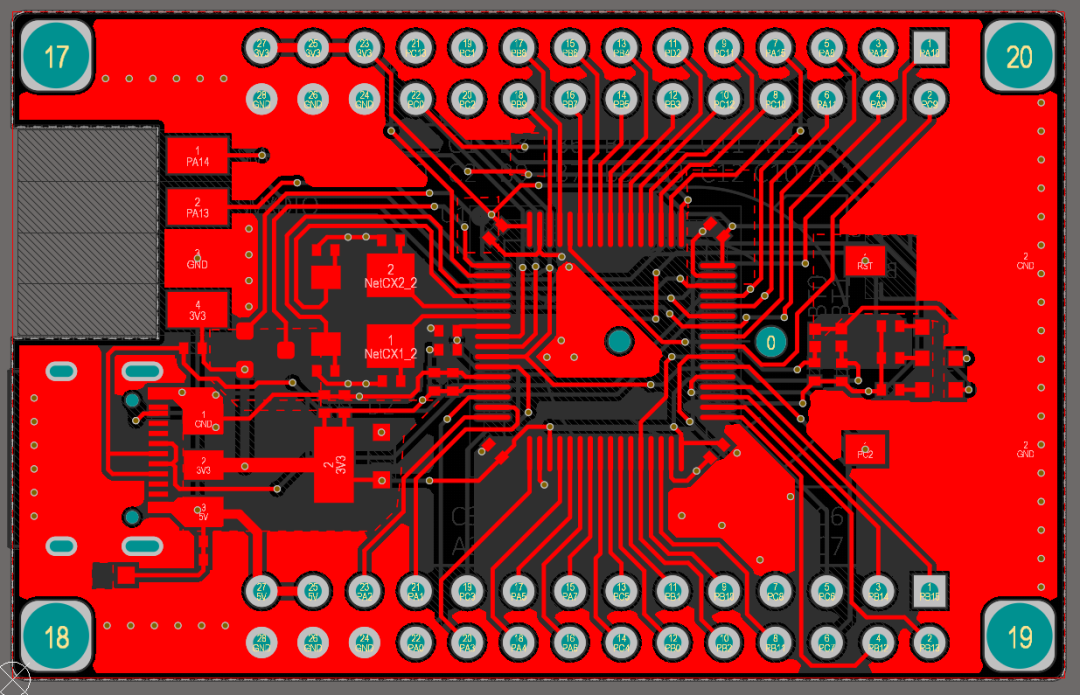

(PCB文件)

板子说明：

板子尺寸52*33MM；

板子四角有M3螺丝孔；

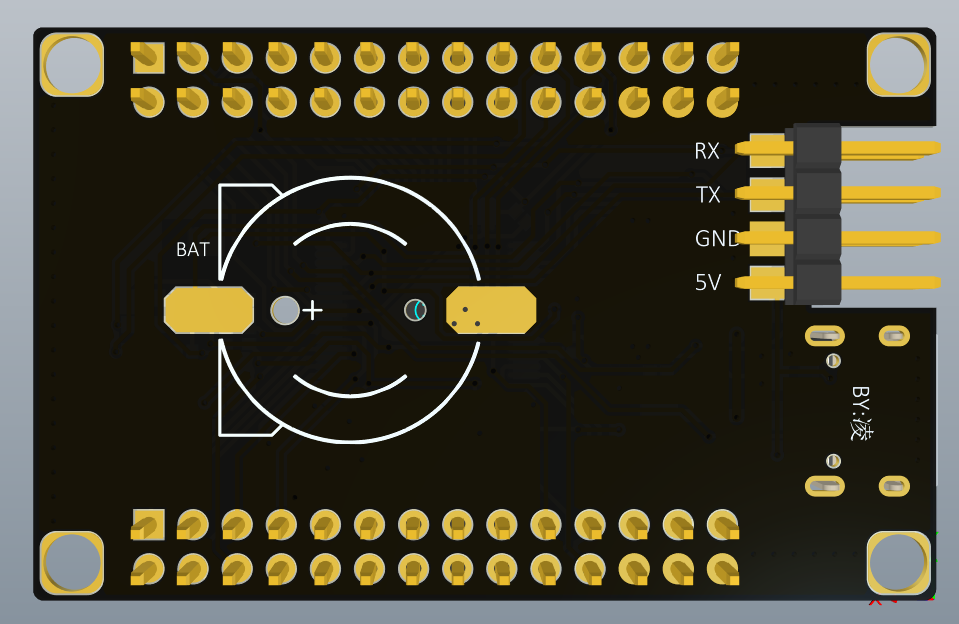

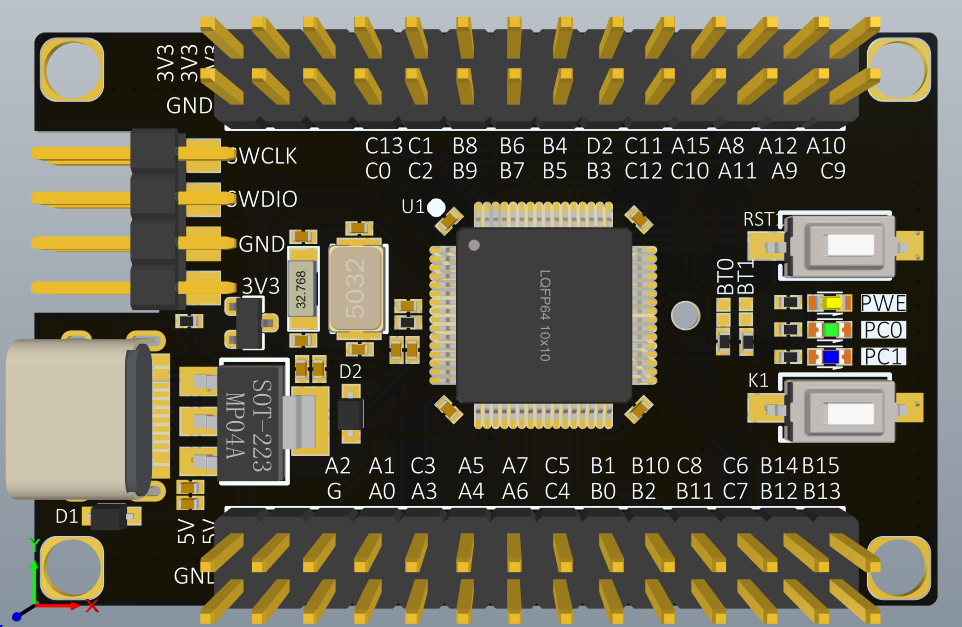

(PCB3D图)
