一、凸透镜成像规律：一表格+两句话

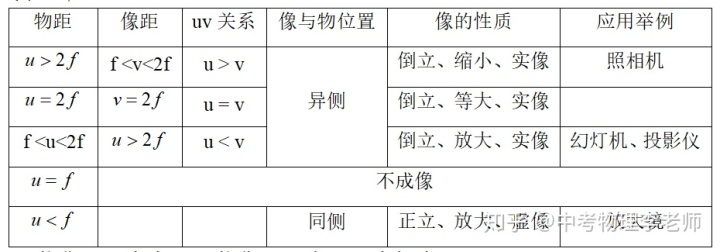

（1）表格记忆：一倍焦距分虚实，两倍焦距分大小。实倒虚正。

（2）两句话

成实像时：物近像远像变大，物远像近像变小

成虚像时：物近像近像变小，物远像远像变大

二、解题方法

（1）从题目（题干或图）中的关键信息找到对应表格中第几行；

（2）回忆这一行的完整内容；

（3）若蜡烛（透镜、光屏）移动，则对应两句话进行判断。

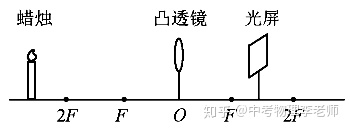

【例1】（2015玉林）在做“探究凸透镜成像规律”的实验时，如图所示，如果在光屏上得到清晰的像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是（　　）

A. 蜡烛右移，光屏右移 B. 蜡烛左移，光屏左移

C. 蜡烛右移，光屏左移 D. 只将透镜左移

【解析】

如图u>v，对应表格中第一行，成倒立缩小的实像，此时u>2f。要得到倒立放大的实像，即第三行 f<u<2f。 那么物距要减小，对应“物近像远像变大”。因此蜡烛蜡烛右移，光屏右移(A)。此外还可以透镜左移，或者透镜不动交换蜡烛和光屏的位置。

【例2】小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像．则（ ）

A．得到的像是正立缩小的实像

B．得到的像是倒立放大的实像

C．把蜡烛向右移动，调整光屏的位置，得到的清晰像变小

D．把蜡烛向左移动少许，要得到清晰的像，应向左移动光屏

【解析】

图中得到关键信息u>v，对应表格中第一行，即倒立缩小的实像，AB错。若蜡烛左移，则物近像远像变大，C错。若蜡烛左移，则物远像近像变小，光屏应该左移，D对。

【例3】（2017南充）小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立_____的实像，该凸透镜焦距的范围为___________．

【解析】

从题中得到关键信息u>v，对应表格中第一行，即倒立缩小的实像。此时u>2f , f<v<2f，将题中数据带入即20cm>2f , f<15cm<2f，解不等式得到7.5cm< f <10cm。

【例4】某兴趣小组的同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离 u 跟实像到凸透镜的距离 v 之间的关系图象如图所示，则凸透镜的焦距为________ cm．

【解析】

u=v时对应表格中第二行，即u=v=2f，图中得知为20cm，即f=10cm。

---

【练1】一个焦距为10cm的凸透镜，当物体从离透镜30cm处逐渐移到离透镜20cm处的过程中（ ）

A．像逐渐变小，像距逐渐变小 B．像逐渐增大，像距逐渐增大

C．像先变小后变大，像距一直增大 D．像一直变大，像距先变小后变大

【练2】（多选）在研究凸透镜成像规律的实验中，使物距u小于焦距f时，正确的有（ ）

A．移动光屏，光屏上也能出现清晰的实像

B．移动光屏，光屏上不能出现清晰的实像，只能出现模糊的虚像

C．移动光屏，光屏上什么像都没有，只能出现烛焰的亮光

D．取走光屏，在右侧用眼睛对着透镜观察，可看到虚像

E．不论用光屏还是在图示位置直接观察，都看不到虚像

【练3】在研究凸透镜成像的实验中，烛焰位于透镜左侧距透镜30cm处，移动透镜右侧的光屏到距透镜20cm处时，正好收集到烛焰清晰的像，则所用凸透镜的焦距一定（ ）

A．大于30cm B．小于10cm C．在15cm与30cm之间 D．在10cm与15cm之间

【答 案】

练1：B

练2：CD

练3：D
